Unitra Fonica G-600B

[Luke_Skywalker]

Небольшие продвижения.
Выпилил верхнюю часть корпуса и вклеил ее в рамку. Пока именно вклеил (то есть точек горизонтальной опоры пока нет). В ближайшее время планирую усилить углы брусками.

[Денис_Сергеевич]

Luke_Skywalker, отлично! А я сегодня заказал себе кабинетик у заводских деревянщиков (саму "рамку". Шпоном сам потом обклею)
Вопрос: у меня игла до пластинки не доходит на 1,5 мм - мешает опора микролифта. Она попросту не опускается до самого низа, приходится пальцем держать. Косяк в микролифте или еще где?

[Денис_Сергеевич]

вопрос про микролифт снят. Что-то я на эмоциях тупанул и внутрь не заглянул (первый раз винил слушаю!)
Все починил - просто упор, который на оси болтиком скрепится полз немного вниз - всего-то делов...

[Luke_Skywalker]

Денис_Сергеевич
Спасибо. Про микролифт: читая первое ваше сообщение как раз подумал:

просто упор, который на оси болтиком скрепится полз немного вниз

[Денис_Сергеевич]

Luke_Skywalker, я тут ковырялся и вот что заметил: рычаг микролифта выступает за границу стола (по габариту). А у Вас рамка узенькая. Хватит ли места, чтоб стекло положить (крышку)?

[Luke_Skywalker]

Денис_Сергеевич
Интересный вопрос . Честно говоря, как-то не подумал. Только что специально проверил: он выступает миллиметров на 5-6. Толщина фанеры 11 мм, плюс слой шпона 0,5 (на глаз), плюс зазор м/д ЭПУ и стенкой корпуса - думаю хватит . А вообще, если столик окажется действительно так хорош, в дальнейшем возможно подумаю о замене тонарма (с антискейтингом и встроенным микролифтом). Правда тогда появится вопрос: что делать с отверстиями от родного микролифта? Но думаю, что можно заказать наклейку из такого материала по размеру всей серебристой части:

Что скажите?

[Luke_Skywalker]

Вопрос ко всем, все забывал спросить. В двух источниках встречал недовольство по поводу сильного фона от электромотора G-600B. Что можете сказать на этот счет?

[Денис_Сергеевич]

Ну, рычажок, если приспичит, то можно и укоротить на 5-6 мм - думаю криминала не будет.

Что скажите?

Мне видится еще такой вариант: поверх родной алюминиевой накладки положить еще одну, но меньшего размера - как раз под тонарм и до отверстия). Получится как бы усиленная плита для тонарма...

[Georg61]

Вопрос ко всем, все забывал спросить. В двух источниках встречал недовольство по поводу сильного фона от электромотора G-600B. Что можете сказать на этот счет?

Поиск правильной точки заземления как панели так и корректора, дополнительная экранировка трансформатора питания или его вынос из корпуса, экранировка эл. двигателя, не очень удачное расположение лампы стробоскопа - в зоне головки (если фон от нее - лучше отключать в процессе прослушивания, этим пользуются и в гораздо более дорогих моделях).

[Денис_Сергеевич]

а я че-то вчера на своей унитре фона вообще не заметил. Ни двигателя я не слышу, не гула - ничего. Где я накосячил?
Единственное щелкает, но это совсем другая история
НО! Вопрос такой: на плате есть 3 больших красных резюка - вот они греются так, что обжечься можно. Это нормально?

[Luke_Skywalker]

а я че-то вчера на своей унитре фона вообще не заметил. Ни двигателя я не слышу, не гула - ничего. Где я накосячил?
Единственное щелкает, но это совсем другая история
НО! Вопрос такой: на плате есть 3 больших красных резюка - вот они греются так, что обжечься можно. Это нормально?

Стало быть у вас модификация С/С1? У меня на С1 тоже грелись, но решил этот вопрос просто выпаяв их Ладно, не крутите у виска! Они находятся в выпрямителе, а я просто пустил постоянное напряжение ниже их.
Из темы SergPhil:

По поводу трансформатора лично я сделал вот что:

По непонятной мне причине родной транс выдает около 19 вольт переменного тока, а верхняя часть схемы (на сколько я понимаю) представляет собой выпрямитель. Мой вариант: выходы с бесшумного транса припаиваются с одной стороны к штатному месту (+ или - не поню), а другой - к месту обозначенному на фото. При этом варианте требуется перенос одного из проводов питающих лампу "регулятора скорости". Как-то так...

Евгений, проще изобразить так:

Те два контката не задействованны, потому что перепаяны как показано зелеными стрелками. Неиспользуемые детали впаяны.

[zzk88]

Отличное ЭПУ - у меня на Веге-003 такое, больше нравится, чем С1 на Веге-002. Диск еще крутится минуты 3 после остановки двигателя - вот это инерция!

[Денис_Сергеевич]

Luke_Skywalker, моя Вега вот (с предыдущей страницы).

[Luke_Skywalker]

Денис_Сергеевич
Платы одинаковые, только на вашей стоит радиатор

[Luke_Skywalker]

Можете начинать кидаться тапками Что-то уже вырисовывается.


Что касается цвета, предвижу разнообразную реакцию. Но как только начал делать корпус, решил, что будет "орех", ибо корпус от С1 делал в "красном дереве", и он уже порядком поднадоел :-!

[Georg61]

... ибо корпус от С1 делал в "красном дереве", и он уже порядком поднадоел :-!

А выглядет монументально, мне очень понравился.

[Luke_Skywalker]

Georg61
Самое обидное, что он так только выглядит. Очень сильно промахнулся с материалом - использовал массив сосны. Получился ОЧЕНЬ мягкий. От малейшего физического воздействия остаются вмятины .
Но больше интересует мнение насчет нового!

[Денис_Сергеевич]

В новом мне не нравится А) непропитанный шпон (нет глубины) и Б) вот то глянцевое пятнышко посередке
Цвет нормальный - сам не хочу под "краснуху" делать

[zzk88]

Извините, но честно говоря Вега-002 выглядит на мой взгляд лучше.

[Денис_Сергеевич]

Извините, но честно говоря Вега-002 выглядит на мой взгляд лучше.

лучше, чем что? Тож самое можно сказать "Дюаль такой-то выглядит лучше". Цель же не сделать лучше, чем Вега-002

[Денис_Сергеевич]

Luke_Skywalker
У меня, кстати, будет почти такая же рамка, только пошире - 35 мм и 80 по высоте. Стенки тоже прямые, без ступенек

[zzk88]

Извините, но честно говоря Вега-002 выглядит на мой взгляд лучше.

лучше, чем что? Тож самое можно сказать "Дюаль такой-то выглядит лучше". Цель же не сделать лучше, чем Вега-002

Не, ну ясно. Я сравниваю с проигрывателем, имеющим подобный ЭПУ. Вега выглядит "благороднее", что-ли, солиднее, на мой субъективный взгляд.

[Georg61]

Georg61
Самое обидное, что он так только выглядит. Очень сильно промахнулся с материалом - использовал массив сосны. Получился ОЧЕНЬ мягкий. От малейшего физического воздействия остаются вмятины .
Но больше интересует мнение насчет нового!

1. Если массив сосны покрыть шпотом твердых пород дерева - результат будет отменный (самые именитые мебельщики данный способ используют давно и этим гордятся).
2. Внешний вид - вещь серьезная, но в данном случае вторична, поскольку первично во главе вопроса стоит ЗВУК, а его как показывает практика и фирм и самодельщиков, призван обеспечить в том числе и массив корпуса, на это и давите.
Получите хорошие результаты по звуку, разберете конструкцию и наведете окончательный лоск на корпус. Пропорции нового корпуса - приятные, отделывать до полной отстройки аппарата смысла не вижу, поскольку впереди будет еще много неожиданностей, которые могут оставить на корпусе трудноустранимые следы.

[Sandy]

Но как только начал делать корпус, решил, что будет "орех",

Это не орех! Может цветопередача у фотоаппарата плохая, но это не орех. Шпон изначально был похож на дуб, имхо нужно было и делать "дуб". Большинство, если не все, производители вертушек в деревянных кабинетах, делают их или черными, или теплых колеров, и не из сосны, с ее крупной фактурой.

[Luke_Skywalker]

Спасибо всем за критику!
Денис_Сергеевич
Пятнышка уже нет - высохло. "Фотографировал с пылу, с жару".
zzk88
Я уже писАл, что интересно было сделать что-то свое. Так сказать совершенно другой проигрыватель на базе g-600b.
Georg61
Наверное разочарую, но в данном корпусе для меня преобладает внешняя составляющая
Отталкивался от http://cdn101.iofferphoto.com/img/item/ ... -52b6e.jpg . То есть тонкие стенки, корпус в размер ЭПУ.

Что хотелось бы добавить... Вообще, понял что образцам в магазине/интернете особого доверять не стоит. На них орех темно-коричневый, а не серо-зеленый Еще когда делал пробные мазки на куске шпона, закралась мысль: а навится ли мне этот самый орех?
Так что завтра после работы попробую аккуратно снять шлифмашиной нанесенную морилку и нанести новую.
Но вот какой цвет? Кто что порекомендует? Наверное смешно прозвучит, но хотел бы просто коричневый (без перекоса ни в сторону серого, ни в сторону красного). Какой это цвет?

[SergPhil]

не очень удачное расположение лампы стробоскопа - в зоне головки (если фон от нее - лучше отключать в процессе прослушивания, этим пользуются и в гораздо более дорогих моделях).

В этих моделях удачное расположение лампы. Она под металлической платформой. Получается отличный экран. Под стеклом, это не лампа, а всего-лишь отражающее зеркало. Фон от лампы, отсутствует напрочь. Искать источник фона в другом месте.

[SergPhil]

Получите хорошие результаты по звуку, разберете конструкцию и наведете окончательный лоск на корпус. Пропорции нового корпуса - приятные, отделывать до полной отстройки аппарата смысла не вижу, поскольку впереди будет еще много неожиданностей, которые могут оставить на корпусе трудноустранимые следы.

Совершенно согласен. Корпус приятный. Но за его отделку, взяться в последнюю очередь. Потому как не известно в каком состоянии будет "бэха".

[zzk88]

Надо в черный цвет покрасить, лаком слегка покрыть и золоченые ножки прикрутить - будет благороднее смотреться.

[Luke_Skywalker]

zzk88
Исключено. Хочется сделать что-то именно в винтажном стиле:

[Luke_Skywalker]

После долгих изучений образцов приобрел морилку "мокко". Попробовав на кусочке шпона понял, что ОНО Вечером опробую на корпусе!

[Georg61]

После долгих изучений образцов приобрел морилку "мокко". Попробовав на кусочке шпона понял, что ОНО Вечером опробую на корпусе!

Может быть совет не к месту, но я в последнее время использую чисто водную морилку, поскольку есть подозрение, что в других видах присутствует лак, а он не всегда к месту на стадии тонировки (труднее подправить), и развожу до очень низкой концентрации, чтобы за несколько покрытий довести до требумого тона, а в случае чего и подправить или выровнить проще.
Лак использую исключительно матовый, он гораздо лучше глянцевого подчеркивает текстуру дерева, изделие с ним выглядет более благородно.

[Sandy]

Лак использую исключительно матовый, ..., изделие с ним выглядет более благородно.

Этточно!

[Luke_Skywalker]

Georg61
Я при тонировании делаю также, но стой лишь разницей, что разбавляю растворителем.

[Luke_Skywalker]

Вот теперь полностью доволен. Цвет именно такой как и планировал. Со вспышкой немного искажен цвет. Завтра сделаю снимки при дневном освещении.

[Денис_Сергеевич]

Цвет хороший, но не сильно ли прозрачный? Я вот, пожалуй, тоже такой цвет хочу

[владлен]

Думается мне, что в 120 и 122й стоят как в Арктуре-006. А в G-600C1 стоят такие:

Дорогие ТОВАРЫЩЫ ТЕЛЕВИЗОРЫ как говорил один товарищ . Дык запомните на веки вечные - не бывает неонок на 220 и 127 вольт .. Падение напряжения в плазменном разряде когда неонка горит около 50-60 вольт и мало зависит от конструкции . Другое дело токоограничительный резистор который всегда торчит последвателно он и определяет нужный вольтаж и ток через неонку . Без него нельзя - пробки выбьет .. Сейчас правда буржуины клепают неонки со встроенным резистором - но не в то время

неее, та неонка, что в ГЭ - она тоже с резистором внутри- это точно. Она спользовалась не только в ГЭ, еще в качестве элемента световой сигнализации во всякой промышленной коммутационной аппаратуре и щитах управления производства ПНР и других стран СоцЛАГЕРЯ. Внутри у нее 68кОм, плюс вешали еще снаружи 47...100кОм при включении в 380В. Диод с кондюшком воткнули скорее всего для того чтобы паузу между вспышками растянуть, дабы метки диска выглядели менее размытыми....

[владлен]

Если у Вас нема этой злосчастной неонки, воткните яркие светодиоды - их многА сейчас всяких- через простую схему из диода, резистора (или двух) и стабилитрона- эффект будет гораздо лучше. Лучше конечно не к 220в её втыкать,а в пониженное, но если электричества примерно 0,005кВт/час не жалко - можно и в 220. Можно прибегнуть к энергосберегающим технологиям и применить емкостной балласт - варианты всегда есть.

[Luke_Skywalker]

Цвет хороший, но не сильно ли прозрачный? Я вот, пожалуй, тоже такой цвет хочу

Я думаю все-таки это из-за вспышки. Завтра сфотографирую при дневном свете.
владлен
Спасибо за инфу.

[Luke_Skywalker]

Сделал снимки при дневном свете.

[Денис_Сергеевич]

да, цвет - что надо!

[SergPhil]

Сделал снимки при дневном свете.

Здорово!

[zzk88]

Ага, стало намного лучше. Его бы еще лачком...

[пришелец]

Luke_Skywalker

Хорошо получается, молодец!

Уважаю людей которые что то творят, конструируют.

[Luke_Skywalker]

Денис_Сергеевич, SergPhil, zzk88, UA3MRX! Спасибо! Приятно слышать. Теперь встает вопрос насчет покрытия лаком.
Мне кажется, что вариант с нитролаком отпадает. Т.к. морилка тоже нитро. Видел в магазине бесцветный акриловый лак в аэрозольной упаковке. Никогда им не пользовался.
Так что с интересом послушал бы ваши мысли по поводу лакирования.

[Лефортовский]

И лак вероятно лучше матовый.

[SergPhil]

И лак вероятно лучше матовый.

И я такого мнения.

[Luke_Skywalker]

И лак вероятно лучше матовый.

Вот нашел такой вариант: http://www.yarkraski.ru/ru/product.sdf/1136
Правда он нитро, так что весь в раздумьях....

[Georg61]

И лак вероятно лучше матовый.

Вот нашел такой вариант: http://www.yarkraski.ru/ru/product.sdf/1136
Правда он нитро, так что весь в раздумьях....

Не раздумывайте, на нитру нужно класть нитру, иначе возможно вспучивание, нитроморилка и нитролаки имеют самую высокую скорость высыхания, в связи с этим ими можно крыть практически любые предварительные покрытия, но ненаоборот.

В догонку, есть еще НЦ-243 (он так-же матовый).

[Денис_Сергеевич]

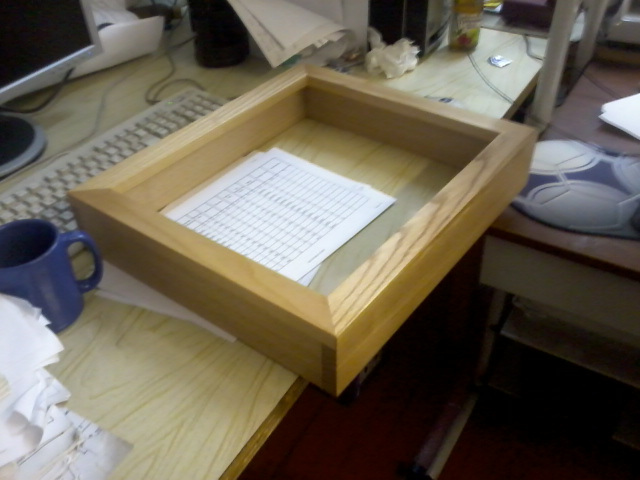

а мне вот такой кабинетик забацали (из ясеня вроде как). Если б я знал, что будут делать из такой красоты (я думал из фанеры сделают) - заранее бы договорился на счет углов. Шпоном обклеивать в любом случае придется

[Luke_Skywalker]

Денис_Сергеевич
Очень красиво! Думаю, все размеры и углы идеальны. Я бы на вашем месте, если твердость древесины позволяет, подумал - может быть оставить корпус нешпонированым?
: А я тем временем собираюсь вечером поискать лак.
