Изменение (доработка) ЛПМ МЭ-Романтика-222

[TERROR]

Поделюсь своей доработкой для улучшения ЛПМ, которые устанавливались на Романтике-222, а также на Маяках и др. А связано это для поддержания устойчивой работоспособности ЛПМ МЭ-Романтика-222.

Возникла идея с появлением МП-Электроника-204 после разборки его для смазки ЛПМ, пришлось снимать и разбирать, т.к. мне не однократно приходилось разбирать ЛМП от Романтики-222 (да и еще одно лежит на запчасти), вобщем эти ЛПМы схожи между собой, только у электроники-204 он ЛУЧШЕ!
Целиком ЛПМ менять местами не стал (нет необходимости), а детали поменял местами с целью улучшить ЛПМ у Романтики. Поменял шкив, втулку шкива, оба приводных подкассетных вращающих узлов (в основном ведущем пришлось отклеить пластину фото-датчика счетчика расхода ленты) т.е. в Романтике останется ременная передача для крыльчатки датчика. Второй вращающий подкассетноый узл заменил, кроме: оставил узел торможения с помощью натянутой пружиной ниткой (кольцо верёвочное). Шестерёнчатый узел передающий вращение со шкива на под кассетный узел (Элетроника-204) был установлен на ЛПМ (романтики-222), но пришлось проточить напильником на основной плите рядом с поджимным роликом (отличие!), не много сточил предварительно примеряя ход узла; удалил стержень (на Романтике) на котором устанавливался предыдущий узел вращения от шкива на подкассетник (походу разобраться нетрудно будет). Пружины установил также, как и стояли для поджатия шестеренчатого узла к подкассетному узлу и вторую для отжатия каретки с головами и прижимным роликом.
Вот так!

ЛПМ ЭЛЕКТРОНИКА-204






ЛПМ МЭ-РОМАНТИКА-222






[/b]

[kap]

оставил узел торможения с помощью натянутой пружиной ниткой (кольцо верёвочное).

Я когда то ставил вместо нитки МГТФ подходящего диаметра, пружинку подбирал методом проб. Гораздо дольше ходит. Нитка подтирается и детонация лезет.

[Dronych]

Самая лучша доработка-покупка нормального магнитофона

[TERROR]

Самая лучша доработка-покупка нормального магнитофона

Согласен полностью, только с этим комбайном расставаться не хочется.

[TERROR]

Головы записи и воспроизведения влияние на качество звука оказывают?

[TERROR]

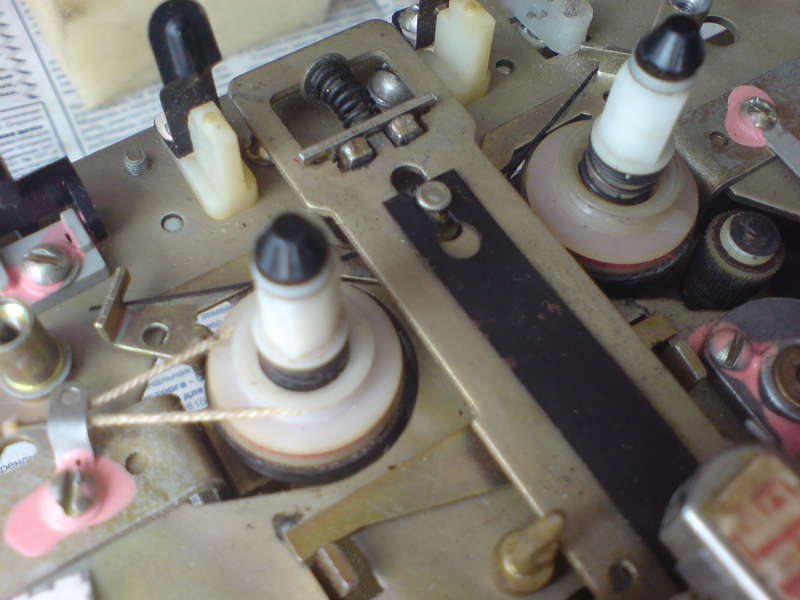

Вот собственно результат выполненных работ:

[ReanimatoR]

Я считаю, прекрасно выполненная работа.Главное практично

[Давинчи]

Важно чтоб самому нравилось.

[BAZ]

Скажите у вас черные пимпочки на подкассетных узлах после повторного одевания на вал жестко зафиксировались ?

У меня чето они довольно свободно болтаются... Снимальсь они довольно тяжело, но я старался аккуратно стащить их.

Может они не доконца оделись, но довольно приличное усилие приходится прилагать что бы они вообще оделись...

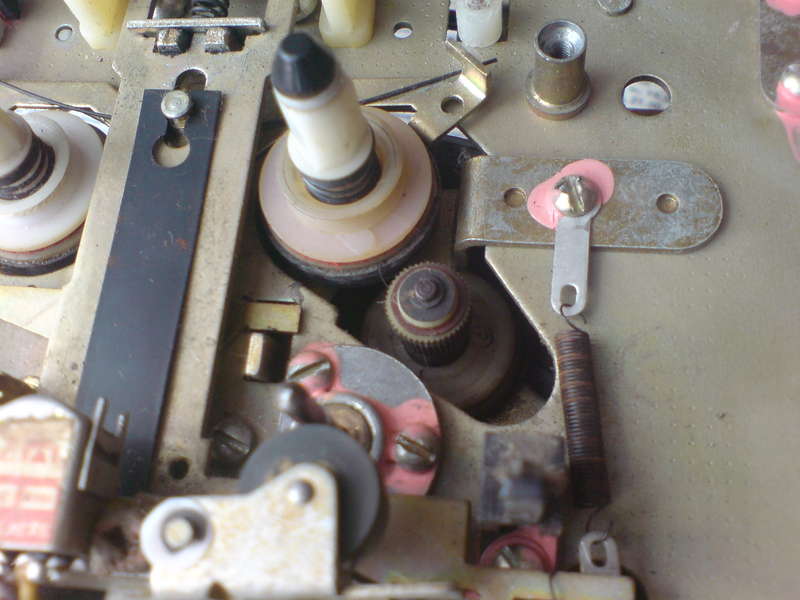

Вот собственно результат выполненных работ:

[TERROR]

снял, поставил без проблем.
поддевал отверткой, обратно устанавливал с натягом, вроде защелкиваться должны.

тема была открыта давненько, удивительно, что она еще интересна кому-то. как вы ее откопали?

[BAZ]

Да просто гуглил про Электронику 204с ну и эта тема всплыла.

Странно, у меня они наделись но как будто не до конца... Держатся но болтаются, че то усилие с которым приходится давить меня смущает, такое ощущение что им уже дальше некуда... Я да же подумал может они "одноразовые", но до снятия не болтались так.

снял, поставил без проблем.
поддевал отверткой, обратно устанавливал с натягом, вроде защелкиваться должны.

тема была открыта давненько, удивительно, что она еще интересна кому-то. как вы ее откопали?

[TERROR]

Вспомнил! А Вы снимали замковые шайбы? в общем там должно быть две канавки. могу предположить что вы замок поставили на верхнюю канавку, и поэтому не происходит защелкивания. обратите на это внимание.

[BAZ]

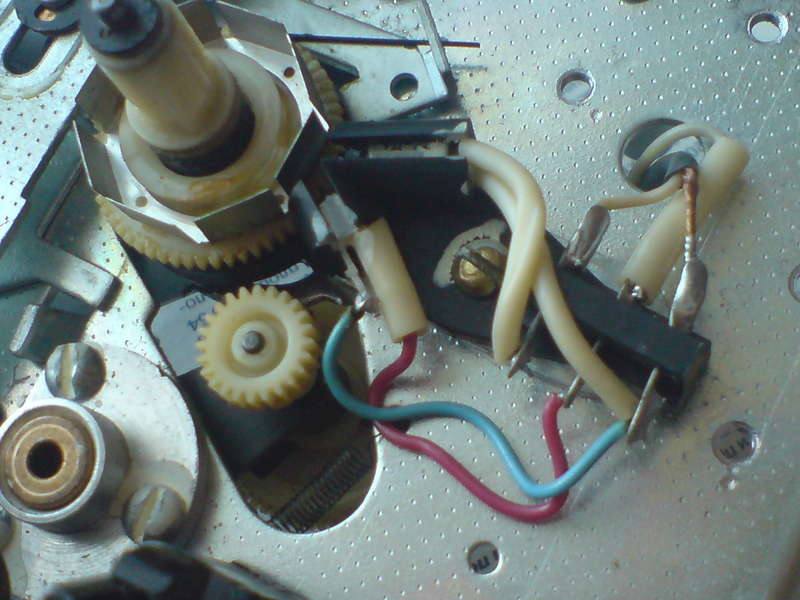

Не, ну эти стопорные шаёбочки я поставил как же без них... я не снимал саму стойку для вал аподкатушечника как на этом фото, а так всеостальное разбирал,, чистил.

Вспомнил! А Вы снимали замковые шайбы? в общем там должно быть две канавки. могу предположить что вы замок поставили на верхнюю канавку, и поэтому не происходит защелкивания. обратите на это внимание.

[Самый !]

Я тут не местный, но ощущение, что не хватает прижимной шайбы, которая регулирует сцепление путём перемещения по ступеням.

[TERROR]

если это все, что у вас на рисунке, то получится порядок сборки такой:
1 красная войлочная шайба на ось ведомого колеса;
2 очищаете зубчатое колесо от пятна (посмотреть бы вблизи на него), а то уже забыл там кажется выступ был прижимной (сверху получатся лепестки датчика числа оборотов);
3 накидывается пружина;
4 сжимая пружину ставим на место, то что слева на рисунке;
5 устанавливаем все это на ось предварительно подложив прокладку (сталь и пластик);
6 сверху также ставим прокладку и шайбу (сталь);
7 устанавливаете стопор на вторую прорезь и сверху колпачек;

[TERROR]

то что указано вопросом, мне не знакомо.

[TERROR]

просмотрите внимательно все рисунки добавленные в теме

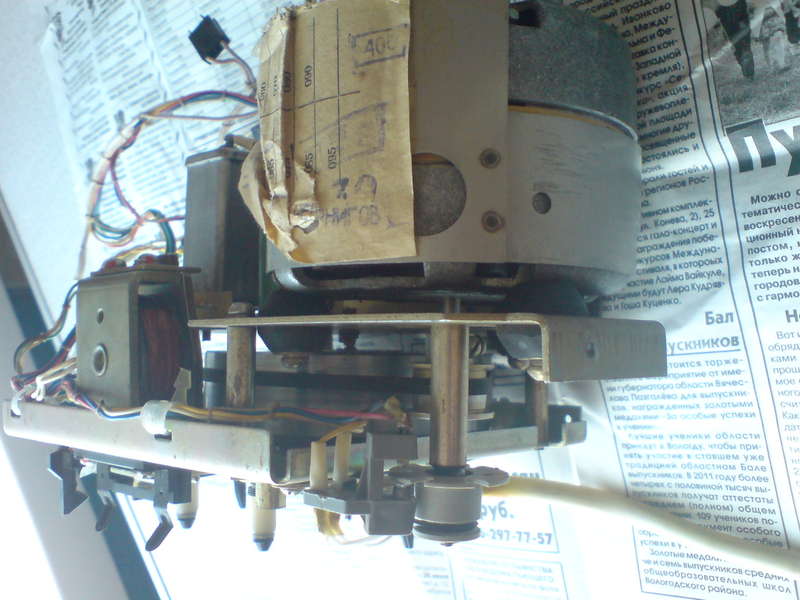

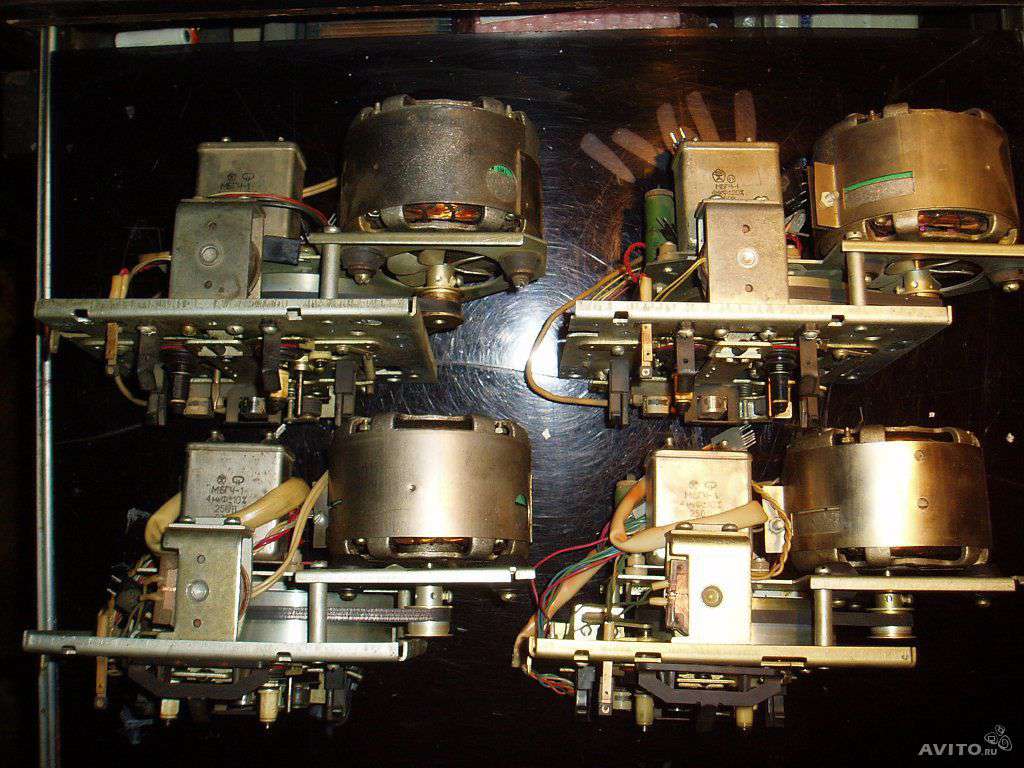

Два ЛПМ до разборки, там все видно.

[Coronet]

Здравствуйте! Подскажите пожалуйста каким образом регулировать скорость движения ленты? А то реально воспроизводит медленнее чем положено. Погуглив и почитав мануал по ремонту ничего не нашел
з.ы. пассик новый, литы заменены.

[Самый !]

Что может повлиять - пусковой кондёр на моторе.
Фотки - поглумиться ? Может, лучше от руки нарисовать было ?

[alexsan]

там скорость стабильна и не регулируется,если конечно давно не смазывалось то да

[Coronet]

Не смазывалось давно. Попробуем А можно использовать силиконовую смазку?! Под рукой больше ничего нет.

[BAZ]

Она же разная бывает, смотря что мазать или куда лить, вот в принципе мой скромный опыт http://rt20.mybb2.ru/viewtopic.php?p=1606353#p1606353

Не смазывалось давно. Попробуем А можно использовать силиконовую смазку?! Под рукой больше ничего нет.

[Самый !]

Силиконовую смазку не рекомендуется использовать в электроприборах. Так же как и силиконовые косметические средства на авто с повреждённым ЛКП.
Попросите любого автолюбителя накапать трансмиссионки из выброшенной канистры.

[Coronet]

Силиконовую смазку не рекомендуется использовать в электроприборах. Так же как и силиконовые косметические средства на авто с повреждённым ЛКП.
Попросите любого автолюбителя накапать трансмиссионки из выброшенной канистры.

Трансмиссионки я из своей канистры накапаю)

[Coronet]

alexsan
BAZ
Самый !
Спасибо за совет.

[alexm]

Заценил... Вопрос, а не пробовали ознакомиться с ЛПМ Маяка-233? Там этого замечательного шнурочка вообще как бы нет...

[BAZ]

Где то нет где то есть, но рекомендуют именно его ставить - Вещий Олег, например

Заценил... Вопрос, а не пробовали ознакомиться с ЛПМ Маяка-233? Там этого замечательного шнурочка вообще как бы нет...

[alexm]

Где то нет где то есть, но рекомендуют именно его ставить - Вещий Олег, например

Заценил... Вопрос, а не пробовали ознакомиться с ЛПМ Маяка-233? Там этого замечательного шнурочка вообще как бы нет...

А цитатку можно? Или ссылочку

[Славентий]

В 233м укладка при перемотке впрёд хуже-подача фактически тормозит лишь качеством кассеты.В 231м\232м этого небыло за счёт нитки.На собственном опыте с 80х годов.

[BAZ]

вот вам наводка http://rt20.mybb2.ru/viewtopic.php?f=5&t=27463 пользуйтесь поиском если вам это интересно

Где то нет где то есть, но рекомендуют именно его ставить - Вещий Олег, например

Заценил... Вопрос, а не пробовали ознакомиться с ЛПМ Маяка-233? Там этого замечательного шнурочка вообще как бы нет...

А цитатку можно? Или ссылочку

[alexm]

В 233м укладка при перемотке впрёд хуже-подача фактически тормозит лишь качеством кассеты.В 231м\232м этого небыло за счёт нитки.На собственном опыте с 80х годов.

То есть считаете что прижимная подушечка ничего не дает? Та самая, которая при воспроизведении прижимается, а при перемотке не мешает.

[Славентий]

Я написал о режиме перемотки.Какую роль тут выполняет фетр если планка с ним в этом режиме отводится?Лучше нитку заменить на провод в фторопласте-на тот момент под рукой
небыло ни нового узла ни волшебного провода.

[alexm]

Я написал о режиме перемотки.Какую роль тут выполняет фетр если планка с ним в этом режиме отводится?Лучше нитку заменить на провод в фторопласте-на тот момент под рукой
небыло ни нового узла ни волшебного провода.

Я вообще-то имел в виду детонацию при воспроизведении. Вроде бы с фетром она ниже

[Славентий]

Затрудняюсь ответить .Зависит от качества фетра и усилия прижима плюс от времени фетр несколько забивается.В то же время скольжение у пары фторопласт-пластиковая муфта
величина вроде как дольше постоянная..3 против одного..Ну это всё слова-нужны тест кассеты,куча времени...Я бы поставил фторопласт.

[alexm]

Я говорил не о фторопласте, а о соотношениях "веревочка" - "фетр"

[BAZ]

охлаждение движка, просто, как консервная банка Когда собирал думал о подобном, но не из чего было вырезать, а щас вот попалось подтверждение мыслей

[AlexDream]

У кого нибудь есть зипы на эту ЛПМ?

[TERROR]

У кого нибудь есть зипы на эту ЛПМ?

смотря какой ремонт.
что за зип? пасики? в зип входил пасик, два колпачка на помодмоточные узлы и предохопнители для панели.
ролики в продаже можно подобрать.

[AlexDream]

пассик нужен, подкассетники нужны, так как треснутые (похоже болезнь), ролик тоже нужен. У нас нет в продаже, может у кого есть или какой нибудь радиорынок рядом.

[TERROR]

пассик нужен, подкассетники нужны, так как треснутые (похоже болезнь), ролик тоже нужен. У нас нет в продаже, может у кого есть или какой нибудь радиорынок рядом.

пассики в продаже так же можно найти, только вот ширина будет уже, широкий. возможно подкассетники заклеить можно. ролик можно снять например с какого-либо другого аппарата, покупал как-то раз вечные ролики, а оказались дубовыми роликами.
у Вас романтика 222 или маяк?

[Лопатков]

Всем доброго времени суток на днях купил магнитоэлектрофон романтика 222 и столкнулся с проблемой дело в том что один канал на выходе играет очень тихо можно сказать воопще не играет а другой издает какой то гул подскажите пожалуйста в чем может быть проблема

[Лопатков]

почему в магнитоэлектрофоне романтика 222 нет звука

[ToShabaka]

Лопатков
нужно брать схему,и проверять прохождение сигнала,проверять конденсаторы,в общем ремонтировать надо,что тут скажешь.

[sensei69]

Всем доброго времени суток на днях купил магнитоэлектрофон романтика 222 и столкнулся с проблемой дело в том что один канал на выходе играет очень тихо можно сказать воопще не играет а другой издает какой то гул подскажите пожалуйста в чем может быть проблема

Скорее всего дело в электролитах, у меня практически молчал один канал, поменял несколько электролитов и теперь слушаю кассеты!

[саша балаково]

А если я поставлю от Маяка 233,там же ни надо ни чего на пильником подрабатывать,надо правый узел местами поменять,втулку под тонвал и всё,ну и шестерёнки,скажите ещё под башкой воспроизведения где она крепится одним болтом,там должны быть пластины медные,и сколько должны быть их,а том кто лазил в него и потерял их.

[TERROR]

А если я поставлю от Маяка 233,там же ни надо ни чего на пильником подрабатывать,надо правый узел местами поменять,втулку под тонвал и всё,ну и шестерёнки,скажите ещё под башкой воспроизведения где она крепится одним болтом,там должны быть пластины медные,и сколько должны быть их,а том кто лазил в него и потерял их.

Механизм ЛПМ-Романтика 222 родной все что в нем установлено так оно и было, ни каких пластин допом я не удалял. ИЗ-за чего все это началось? Постоянное обслуживание узла прокрутки надоело. Попалась приставка Э-204 соответственно разобрал, увидел возможность замены узла, показалось что в Э-204 он более надежен. И я не ошибся, после разборки и установки мне пришлось чуточку шлифовать панель ЛПМ- Романтика, в остальном все подошло.

Имеется Маяк 233, ЛПМ у этих маяков по годам выпуска разные были и все тот же узел подмотки имеет отличие. Соответственно я не знаю какой именно у вас ЛПМ.

Фото выставленны, соответственно есть с чем сравнить, ну и дальнейшего принятия решений по возможеости усовершенствования убогого узла подмотки.

[саша балаково]

У меня всё получилось,играет кассету хорошо!!!!!!!

[TERROR]

Здравствуйте! Подскажите пожалуйста каким образом регулировать скорость движения ленты? А то реально воспроизводит медленнее чем положено. Погуглив и почитав мануал по ремонту ничего не нашел
з.ы. пассик новый, литы заменены.

Мотор давно не мазался, там втулки, без смазки или со старой смазкой вращение тугое. Он конечно крутится, но тормозится.

Требуется обслуживание двигателя. Там ничего в этом сложного нет, главное разобрать почистить вал, накапать масло прямо на войлочный наполнитель и немного на втулку, далее собрать.

[Sulphur]

Лучше полностью (вместе с отпайкой выводов катушек от контактной планки, прежде зарисовав, какой провод куда подпаивается) разобрать двигатель, хорошенько промыть щитки с подшипниками в бензине типа Галоша, дать сальникам высохнуть, потом собрать обратно и смазать. Или смазать в процессе сборки. После сборки простучать киянкой вал так, чтобы крутился максимально легко. Может, на простукивание уйдёт время, но считаю, что это себя оправдает.

[TERROR]

Лучше полностью (вместе с отпайкой выводов катушек от контактной планки, прежде зарисовав, какой провод куда подпаивается) разобрать двигатель, хорошенько промыть щитки с подшипниками в бензине типа Галоша, дать сальникам высохнуть, потом собрать обратно и смазать. Или смазать в процессе сборки. После сборки простучать киянкой вал так, чтобы крутился максимально легко. Может, на простукивание уйдёт время, но считаю, что это себя оправдает.

Ну так то уж зачем? Киянкой обстучать... Если крышки и обмотка будет стоять на своих местах, как разобрана так и собирать, то ничего обстукивать не надо, крышки сами садятся и центруют втулки под вал, тут ещё главное сами втулки поилозить, ни чего не надо отпаивать, ну и все собственно.
