Итак.
Тема продолжается.
Пошарив по сусекам и проведя некий обмен с нашими форумчанами образовалось небольшое количество нужных деталей.

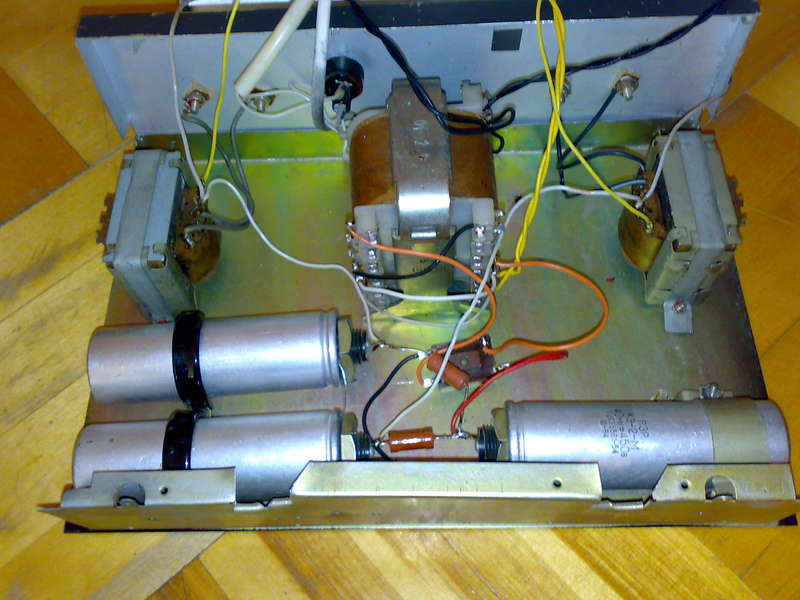

Главное в данном случае это трансформаторы, два выходных это ТВ-1-9, В качестве силового использован ТАН 1-220/50.

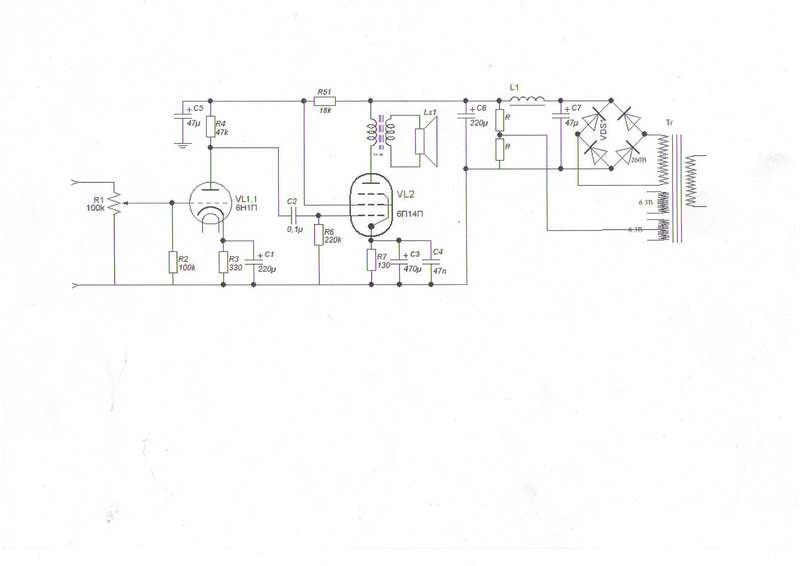

Правда его недостаток в том, что из четырех анодных обмоток, соединенных последовательно набирается немногим более 120 вольт. Мост и фильтры, и анодное 185 вольт. Для 6П14П допустимо, они могут работать от 150 до 300 вольт. 6Н1П тоже этого анодного хватает.

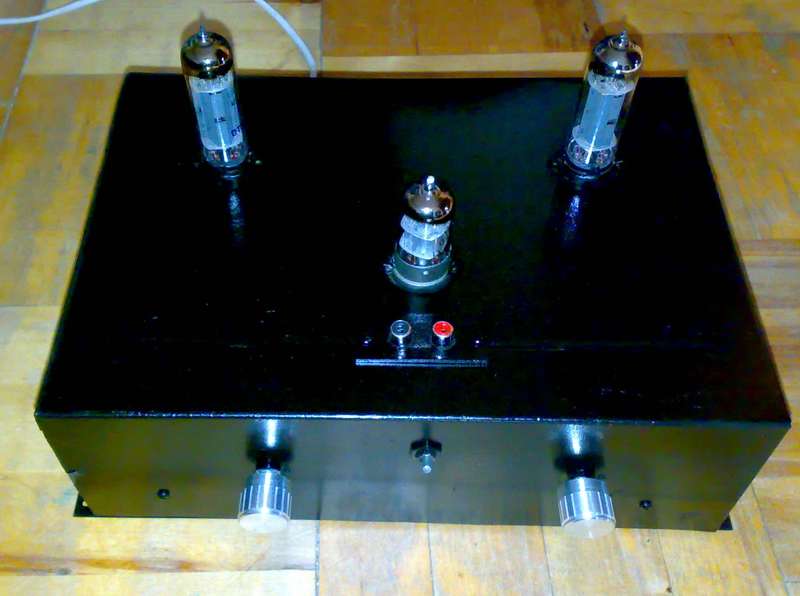

Накальных обмоток у этого транса аж 4 , но две из них по 0,8 ампера и две по 0,28. Первые две задействованы на 6П14П. Две вторых в параллель на 6Н1П, так как ток накала у нее 0,6 ампера. И напряжения и тока хватает. Усилитель работает отлично. Звук чистый и приятный. Правда на выходе не по 4 ватта, а немного меньше из за заниженного анодного напряжения. Корпус изготовленн из корпуса эквалайзера Прибой, распиленного пополам, а под эту конструкцию еще и кастрированного по высоте.
