Регулировка Арктур-006

[Шкурко Илья Александрович]

Здравствуйте. Кто сталкивался с неадекватной работой ЭПУ Арктур-006? Не паркует тонарм на стойку, поэтому не останавливается диск. Видео тут: https://vk.com/wall-26753389_1868

[Антон]

Была похожая ситуация... по окончании пластинки тонарм возвращался на место, но диск не останавливался, и тонарм снова шёл к центру и обратно и т.д.

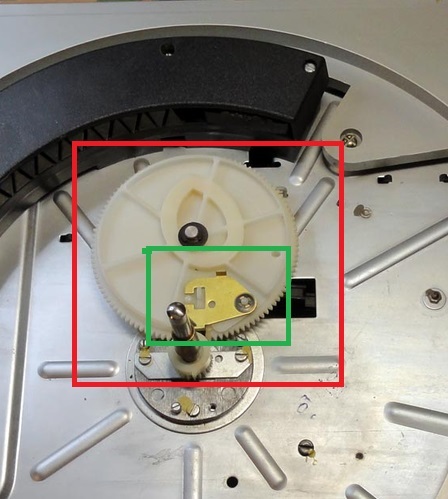

На слух я определил, что под диском что-то бряцает, и именно оно и провоцирует возврат. Там около оси есть шестерёночка, а на ней железочка. В общем в моём случае эта железочка при защёлкивании бряцала и снова смещалась куда-то так, что шестерня зацеплялась и снова и снова водила тонарм туда-сюда. Чтобы она не отпрыгивала куда не надо, я капнул туда ( под железку ) какую-то густую смазку, предполагаю, что лучше будет негустая ПМС (но у меня её тогда не было). Короче, при нажатии на стоп или при окончании пластинки, рычажок подталкивает железку, и она заставляет шестерню сделать ОДИН оборот, паркуя тонарм. Если железка ляжет неправильно, то шестерня может снова зацепиться и сделать ещё и ещё обороты...
В Вашем случае возможно и она, а может быть нужно регулировать металлические тяги, на фото их не видно, они внутри как раз отходят от этой шестерни (по канавке в виде лепестка) к тонарму. Возможно что-то Вы не так собрали или погнули какую-то тягу, тем самым изменив её длину или направление.

[Самый !]

Только капнуть, хоть просто масло.
Там есть изначально густая смазка, она высыхает .
Так же аппарат должен стоять горизонтально, что бы жёлтая пластина не скатывалась к оси "сама".
Аналогичный сбой м.б. если тонарм упирается в стойку- не та высота или сдвигается дальше нужного.

По видео: возможно сдвигает тонарм дальше нужного. Тонарм упирается в стойку, пружинит и отбрасывается.
И ещё он должен слегка защёлкунуться полукольцом стойки.

Что точно- вручную прокрутите ось, без питания и диска.
подгибать-крутить- в ПОСЛЕДНЮЮ очередь.

Как изначально- уменьшить чуть высоту поднятия: вкрутить чёрную насадку на штоке микролифта.
Тонарм станет идти в стоку чуть ниже и удерживаться на парковке выступом на нижней части полукольца.

[Шкурко Илья Александрович]

Возможно существует печатный вариант кинематической схемы Арктура. Поделитесь...

Тонарм упирается в стойку, пружинит и отбрасывается.
И ещё он должен слегка защёлкунуться полукольцом стойки.

нет там никакого фиксатора на стойке. Я стойку пока закрутил вниз, чтобы тонарм не отлетал до самого яблока...

Петли крышки от от 120-й Веги подходят, что-ли? Показалось, что видел в поиске по форуму...

[Антон]

Возможно существует печатный вариант кинематической схемы Арктура. Поделитесь...

Тонарм упирается в стойку, пружинит и отбрасывается.
И ещё он должен слегка защёлкунуться полукольцом стойки.

нет там никакого фиксатора на стойке. Я стойку пока закрутил вниз, чтобы тонарм не отлетал до самого яблока...

Петли крышки от от 120-й Веги подходят, что-ли? Показалось, что видел в поиске по форуму...

Мне кинематическая схема не попадалась. Но на самом деле там ничего сложного нет, откроете - увидите - поймёте, всего пара рычажков и тяг.

Петли вроде как у всех Вег одни и те же и все недолговечны. по опыту скажу, что лучше их стазу притянуть к крышке, т.к. ломаются все они в одном месте (внутренняя часть) от желания (сопротивления) поднять крышку.

[Samodelkin]

http://publ.lib.ru/ARCHIVES/M/''Massova ... 1199_.html
Выпуск 1133.

https://djvu.online/file/Rsz3TfcZsj4Nh? ... w640700897
Заводская инструкция.

[Шкурко Илья Александрович]

https://djvu.online/file/Rsz3TfcZsj4Nh? ... w640700897
Заводская инструкция.

то, что надо! Буду посмотреть)

http://publ.lib.ru/ARCHIVES/M/''Massova ... 1199_.html
Выпуск 1133.

а здесь что искать?

[Шкурко Илья Александрович]

Петли вроде как у всех Вег одни и те же и все недолговечны. по опыту скажу, что лучше их стазу притянуть к крышке, т.к. ломаются все они в одном месте (внутренняя часть) от желания (сопротивления) поднять крышку.

отлично, есть 120-я на складе. Если только у нее уже одно ухо не отломано...)

[Самый !]

нет там никакого фиксатора на стойке.

- вход в полукольцо у'же, чем внутренний диаметр. За счёт этого и не отходит тонарм обратно и не взводит снова систему сброса.
Т.е. системой парковки он с небольшим усилием "защёлкивается", а обратно от "спружинивания" выйти не может.
Смотрите эту часть: или нет остановки обратного хода "входом" в полукольцо или входит "глубоко" и соотв. сильно спружинивает обратно.
Если рукой тонарм придержать в стойке, то система не запускается снова, по видео это чётко прослеживается.

Петли крышки от от 120-й Веги подходят

подходят, и ломаются они в основном от кривых рук (мозгов): затягивают пружины неравномерно (одну сильно) или просто с излишним усилием.
И родные - нормальные, и покупные ни разу не подводили. Кроме одного случая, когда оказались прямо у батареи- и разогнулись. Фен в руку- и выправил.

С инструкциями надо быть аккуратнее:
Если следовать дословно по G-2021, то:
1) она не соотв. самому распространённому модернизированому варианту- на входной части платы питание есть всегда
2) можно просто пощечь плату управления, уже мощный выход

Можно проверить: например на входе в захват тонарма сделать ниткой пару витков, т.е. реализовать визуальное уменьшение размера входа.
Иногда я паяльник вставляю в полукольцо и легка обжимаю вход. Это проще и быстрее, чем перестраивать пружину-рычаг парковки тонарма.

Само полукольцо д.б. перпендикулярно входящеему тонарму, что бы он упирался в плоскость, а не в ребро фиксатора, но по видео там всё в порядке.

[Шкурко Илья Александрович]

Само полукольцо д.б. перпендикулярно входящеему тонарму, что бы он упирался в плоскость, а не в ребро фиксатора, но по видео там всё в порядке.

посмотрел на картинке в инете и теперь понимаю, что там не все в порядке. На картинках стойка, действительно, выглядит как фиксатор с пластмасской в форме буквы "U", положенной на бок. У меня-же эта пластмасска выглядит как простой ограничитель реально вот такой формы: ">". Естественно, она ничего не фиксирует...

[Самый !]

Если паяльником сформовать "боязно", то можно на нижнюю часть наклеить короткую площадку мизерной тощины, сделав плавный вход.
При спруживании будет упираться в неё.
Стойка д.б. вертикальна и фиксатор перпендикулярен тонарму, а не стенке ЭПУ.

Фиксация тонарма должна быть достаточной для исключения его самопроизвольного выхода из стойки при перемещении проигрывателя без противовеса тонарма.
