Помогите с проблемой в усилителе на Lm1875

[Lelik-182]

Здравствуйте. Такое дело. Решил сделать унч на микросхемах Lm1875 в корпусе от Радиотехники 101. В радиотехнике оставил только трансформатор, блок тембров и индикатор. Унч 50-8 удалены, реле защиты тоже. Коммутатор входов отключен. Сигнал подается напрямую со входа сразу на блок тембров, далее на Lm1875. Провода от темброблока до унч - экранированные, провода с выхода унч до АС - тоже.
Питание +-26в для УНЧ, и +-31 для блока тембров. Общий подпаян на корпус в одном месте через цепь CR (0.1 мкф, 4.7ом). (Подпаивал общий на корпус в том числе и без этой CR цепочки). Включаю значит. Громкость на ноль. В колонках тишина, посторонних звуков, шипения, гудения, зудения не наблюдая. Прибавляю громкость, включаю музыку - играет. Хорошо играет. Послушал несколько композиций. Все вроде нормально. Но тут слегка коснулся корпуса рукой и произошел хлопок в колонках. Удивился. Начал слегка стучать пальцем по корпусу - лезут эти громкие хлопки. Если щелкать с усилием рычажки тонкомпенсации и моно - хлопки. Если слегка задевать крутилки - хлопки. Даже если по столу стукнуть - происходит тоже самое. Что это такое!!???
Думал, может в оконечнике что то не так." Потыкал" его всячески - тишина. Провода мял/теребил - тоже тишина.
Громкость хлопков - не зависит от уровня регулятора громкости. Он может быть на нуле, а может быть посередине. На громкость хлопков это не влияет. Влияет - усилие постукиваний. Чем сильнее стучишь по корпусу - громче хлопки.
ОУ в блоке тембров заменен. Вместо к157уд2 стоит opa27З через переходник. Записал видео для наглядности. Собрано по следующей схеме (фотку прилагаю).
Я конечно не эксперт, но с подобным впервые сталкиваюсь если честно... В чем тут может быть дело?

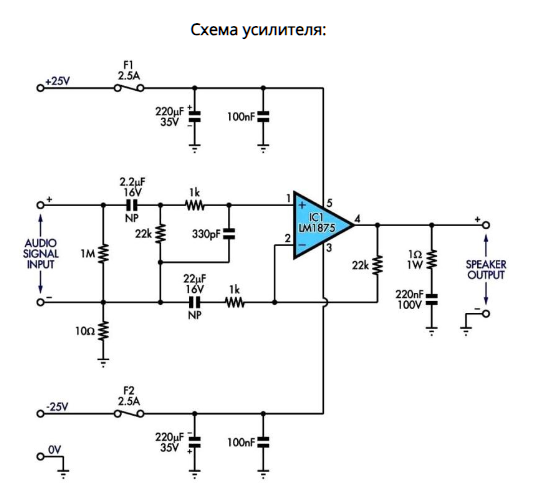

Схема

Видео

[DetSimen]

В темброблоке после регулятора громкости дорожка треснула, или непропай. Я так же делал, только с TDA7294

[Vygandas]

Даже если по столу стукнуть - происходит тоже самое. Что это такое!!???

Очень похоже на плохую пайку, плохой контакт разъёмов, трещину в плате.
Пробуйте локализировать постукивая ручкой отвертки внутри усилителя

[DetSimen]

Вспомнил, там на выходе УП подстроечники гавёные, их проверь в первую очередь, постучи.

[Lelik-182]

робуйте локализировать постукивая ручкой отвертки внутри усилителя

Хорошо. Завтра попробую. Саму плату с УНЧ постукивал - тишина. Блок тембров вот не постучал.

там на выходе УП подстроечники гавёные

в моем УП их нет, я их выпаял и установил обычные резисторы. (на фото видно)
Да и вообще, попробую завтра подать сигнал напрямую на унч, в обход темброблока. Посмотрим решит ли это проблему.

[svk]

Микрофонный эффект, где-то стоит керамический конденсатор?

[vatsur]

Это похоже на возбуд. Смотрите ослом, особенно в момент треска, там много интересного можно увидеть.

[Lelik-182]

где-то стоит керамический конденсатор

нет. керамика отсутствует полностью. Конденсатор на 330pf - слюдяной.

Это похоже на возбуд. Смотрите ослом

увы, ослом не владею. так бы кончено много вопросов удалось локализовать на месте, возможно даже не создавая тему. И отчего возбуд? ОТ прикосновения? Если ничего не трогать то все прекрасно играет.

[vatsur]

И отчего возбуд?

Возбуд от помехи с крутыми фронтами. Смотреть надо переходные процессы, то есть момент треска. Без осла можно жизнь посвятить поискам.

Если ничего не трогать то все прекрасно играет.

Конечно прекрасно играет. А если прямоугольник подать 50-1000кГц и посмотреть на него?

Проверьте на выходе 0,22+1Ом, попробуйте вместо этого поставить 0,1мкФ прям на ножки выхода микрухи. + в обратной связи попробуйте 100-1000пФ поставить, параллельно 22кОм. Ну, и на входе пробуйте увеличить 330пФ. Вообщем без осла пробуйте загрубить скорость усилителя, тогда будет понятно в какую сторону рыть.

[Andrey Smirnov]

...А сколько там производитель указывает номиналы делителя ООС? Я не помню для данных микросхем - но похожие 2030 запросто свистят, если уменьшить усиление всего в пару раз... (есть мода у "блохеров" "снижать" искажения, увеличивая глубину ООС, для микросхем со встроенной коррекцией метод неприменим!)

[vatsur]

А сколько там производитель указывает номиналы делителя ООС?

Обычно производитель и предоставляет рекомендуемую топологию печатной платы. Не понятно присутствие 10 Ом от общего на корпус. В даташите такого нет.

[oldmao]

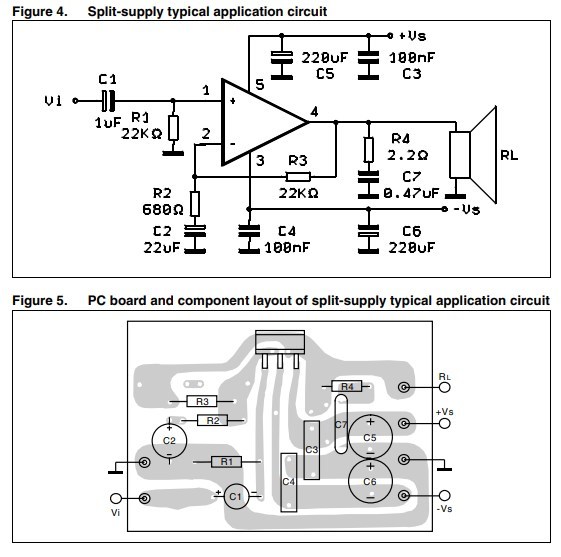

Из даташита:

[VASILI]

В радиотехнике оставил только трансформатор, блок тембров и индикатор. Унч 50-8 удалены, реле защиты тоже

Неправильное решение, как по мне, оставил бы выделенное жирным...оно то какраз в этом усилителе нормальное.

[Andrey Smirnov]

Это да, выкинуть стоваттные качественные модули усилителей - и поставить двадцативаттные микросхемы, пусть и неплохие - так себе решение... Но, уж раз решение принято - что поделать?! Есть вопросы по разводке общего провода новых усилительных модулей: её нужно привести в соответствие со схемой разводки Радиотехники-101.

[Lelik-182]

Доброго времени суток. Проблема отчасти локализована. Подал сигнал в обход темброблока. И проблема улетучилась. Играет нормально. Никаких "пуков" и хлопков при прикосновениях и постукиваниях - нет. Уже хорошо. Приступаю более детально к осмотру блока тембров.

[Lelik-182]

Все. Победил эти хлопки. Осмотрел детально блок тембров. Выявил 2 нюанса. ВО первых на месте установки С16 со стороны печати, почему то была перерезана дорожка, а С16 выступал в роли перемычки. Странно. Дорожку восстановил. И второй момент, наверное основной: место крепления платы блока тембров винтиками к металлическому каркасу жесткости, так вот этот каркас имеет свойство немного гнутся/ходить. И я увидел что площадка каркаса, где происходит крепления винтиком, она вплотную смещена к дорожке по печати. Вероятно было ну ооочень на тоненького и само по себе, замыкания не происходило, но под воздействием вибраций, происходили микрокасания этой площадки с дорожкой.
Открутил винтик, отодвинул площадку от дорожки и опять затянул винт. И все.
Вот такие дела. Всем спасибо за советы.
P.s. звучит кстати микросхемка хорошо.
