[Юрыч]

3 подстроечника.

4, если точно. -30, -20, -10, 0 дБ.

[persey.a]

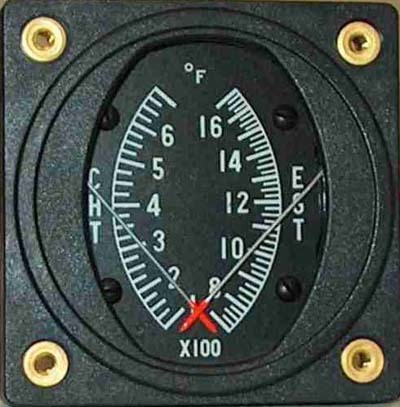

Ну так двухстрелочные измерительные головки с перекрещивающимися стрелками встречаются. Причём и сейчас.И презанятная на них будет индикация.

Здравствуйте, так и глаза надо иметь как у хамелеона, один глаз на смотрит на одну стрелку, второй на другую...Представьте этот компот в стереоусилителе. С Уважением.

[Борисович]

.Представьте этот компот в стереоусилителе.

Представил.

И презанятная на них будет индикация.

глаза надо иметь как у хамелеона, один глаз на смотрит на одну стрелку, второй на другую...

Не таких глаз не надо.Всё ,всё на одной шкале.


А вот такие индикаторы дедушке сильно нравились.И пару раз использовал.И их тоже сейчас выпускают.

И никуда глазЫ не разбегались.
Вполне комфортно на них смотреть.
А выше - примерно тоже самое,но занятнее.

А вот схема индикатора от Ямахи В2 - очень сильно крутая. Пара ОУ и 32! транзистора.
Разработчикам тех времён - РЕСПЕКТ.
Но наверное у них тогда только такая материальная база была.

Такое воспроизвести в 21 веке - наверное перебор.
Это примерно как дедушка сделал часы НА ГЕРМАНИИ.

Типа 129 транзисторов,300 диодов и т.п.
Чисто с целью ,что таких в Интернете не встречал.

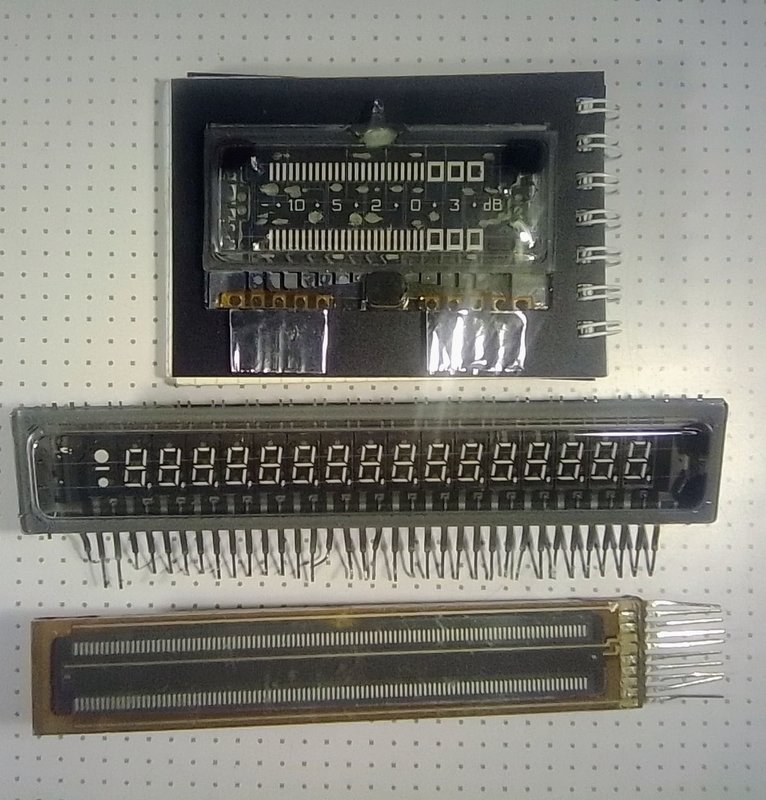

Дяденька persey.a,
вот если по серьёзному,то у дедушки есть желание сделать индикатор вот на таких.
Которые два внизу на картинке.

Те,что вверху - это для показометров разрабатывались лет 50 назад.
А вот те ,что внизу - для измерительных приборов.
Ну а если до индикатора на таком не дойдёт. То хотя бы или типа маятника к часам, или типа аналогового показа счёта секунд

[FAI4]

ИН-33 очень интересный индикатор,
но управление им непростое...

[Борисович]

управление им непростое...

А вот то то и оно.
На пока встретил в Интернете только одну схему управления подобными индикаторами без МК.

[persey.a]

Здравствуйте, я сообщал, что сдвоенную стрелочную вертикалку я делал сам в далеком 1984г. И свой набор стрелочных выкладывал, здесь проблем нет. Но наблюдать за четырьмя дергающимися стрелками, тут уж и хамелеону будет сложновато. А вот если реализуете задержанный маркер на нижнем многопозиционном индикаторе, то честь Вам и хвала. С Уважением.

[Борисович]

А вот если реализуете задержанный маркер на нижнем многопозиционном индикаторе

А вот такой технической возможности в индикаторах ИН-33,ИН-34 - НЕТ. Причём от слова - совсем.Там возможен только непрерывный столбик.
А про описаный Вами двойной индикатор 84 года,естественно помню

[persey.a]

Здравствуйте, тогда овчинка не стоит выделки на данных индикаторах, изюминка (вишенка на торте)-задержанный маркер...кто пользовал-знают. С Уважением.

[Борисович]

изюминка (вишенка на торте)-задержанный маркер...

Ну для этого существуют в природе,как бы специально обученные. Причём ВЛИ.
Типа как на картинке вверху.

Но у дедушки опять,же поползновение - сделать из них типа маятника к часам.

А еже ли, по-теоретизировать на предмет колхоза.То

-задержанный маркер...

наверно нормально так получится на индикаторе который посередине.Типа уровень - горизонтальные полоски-верхняя и нижняя.Разные там пики - вертикальные чёрточки.Минус - всё зелЁное. Но это опять же на ВЛИ.

А вот древний ГРИ с хитро-мудрым управлением.Это который внизу. И если из него сделать,хоть индикатор,хоть маятник.
Это будет по любому круче,чем ВЛИ или стрелки, вообще не вспоминая светодиоды.
Но тута - кто за чем бежит.

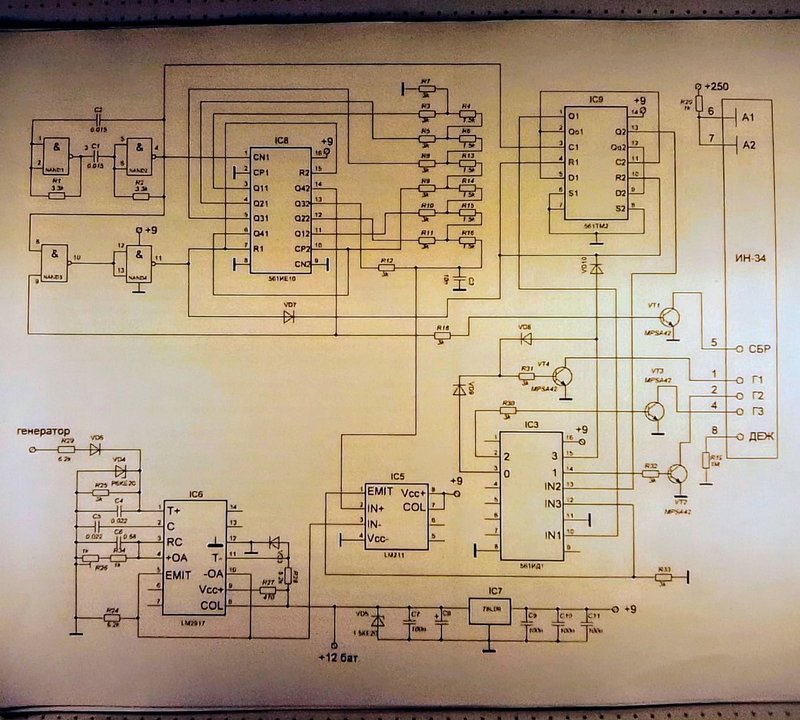

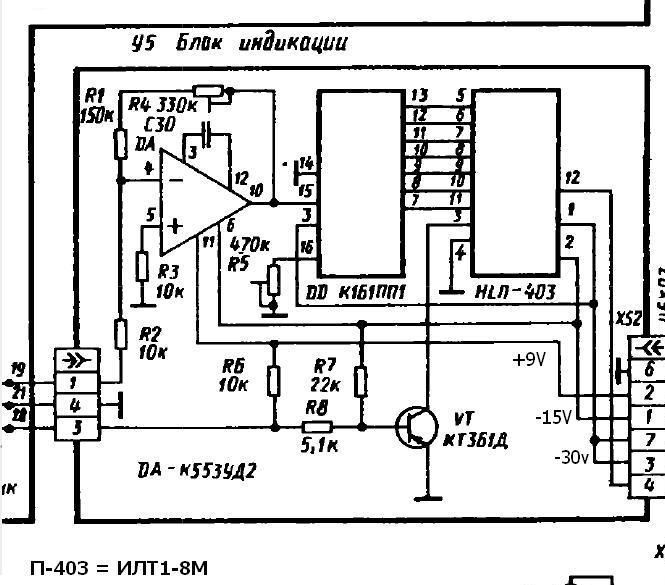

А вот еже ли у дедушки снова дойдёт до игрушечного усилителя в корпусе.То проделает он туда индикатор примерно по вот такой схеме.

Только сам индикатор приделает ИВ-25,две штуки.
Для простоты.С ним и схема несколько,типа упростится.
Вот так вот.Дяденька persey.a,

[VeschiiOleg]

На второй стрелке демпфер замедляющий ее при движении в сторону нуля.

Способа решения два. Делается либо эл.эадержкой на 2-3с (напряжение запоминается на это время, переключением на источник питания), автор Кузнецов, описано в Радио, либо бесконечным сопротивлением разряда, тогда дернувшаяся вперед стрелка назад не спадает пока не придет импульс большей амплитуды.

[persey.a]

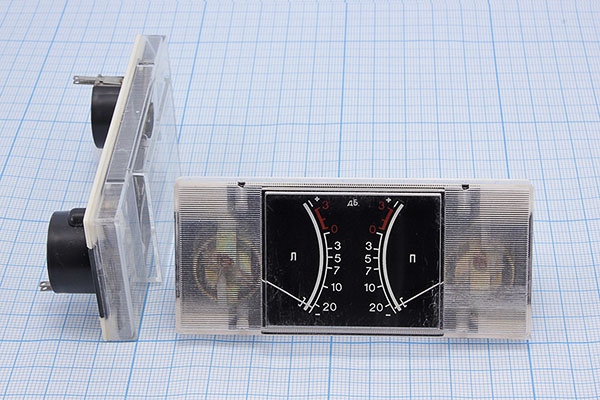

Здравствуйте, вспомнил тему и не поленился расклеить М476-2 и нанести обозначения WATT для усилителя в дополнение к ничего не обозначающим дБ. Аттенюатор переключается соответственно на х10; х1; х0,1. Теперь индикаторы хотя бы что-то внятное показывают. С уважением.

[dicx]

задержанный маркер

Индикатор с падающей точкой можно сделать на двух LM3915, одна столбиком включается, другая бегающей точкой, и если применить двухцветные диоды - падающую точку можно выделить другим цветом например. Всё хочу попробовать извратиться и собрать такой индюк.

[FAI4]

Здравствуйте, вспомнил тему и не поленился расклеить М476-2 и нанести обозначения WATT для усилителя в дополнение к ничего не обозначающим дБ. Аттенюатор переключается соответственно на х10; х1; х0,1. Теперь индикаторы хотя бы что-то внятное показывают. С уважением.

насколько градуировка соответсвует фактической мощности
