Корвет 100ум-048 ремонт

[fikssn]

Доброго дня, нужна помощь в ремонте. При отжатых кнопках тл, с1, с2, греется и горит R3 в блоке А4. Если нажать любую кнопку, все нормально. Подскажите куда копнуть?

[Самый !]

Если нажать любую кнопку, все нормально

- как это сказывается в "другом"- реле срабатывает?
С3-VD3 - проверяли ?
Поскольку питания у реле одно, то:
1) если "нет"- пробой диода на реле платы А6.
2) если реле срабатывает- то вероятно КЗ в нём.
Проверьте реальное напряжение на ВСЕХ реле, и соответствие его данным на паспорт реле: не редко встречается перегрузка самого реле по питанию, горит-замыкает обмотка.

[fikssn]

Доброго дня. Все реле срабатывают. С1,С2,С3 в блоке А4 заменены на новые. Диоды на плате А4 прозваниваются , как исправные. В блоке А6 грелся и горел R19, менял реле К1, сопротивление обмотоки было 103 Ом вместо паспортного 320+/-32 Ом. Диод VD11 прозванивается , как исправный. Реле К3 пока не проверял, позже отпишу.

[Сантехник]

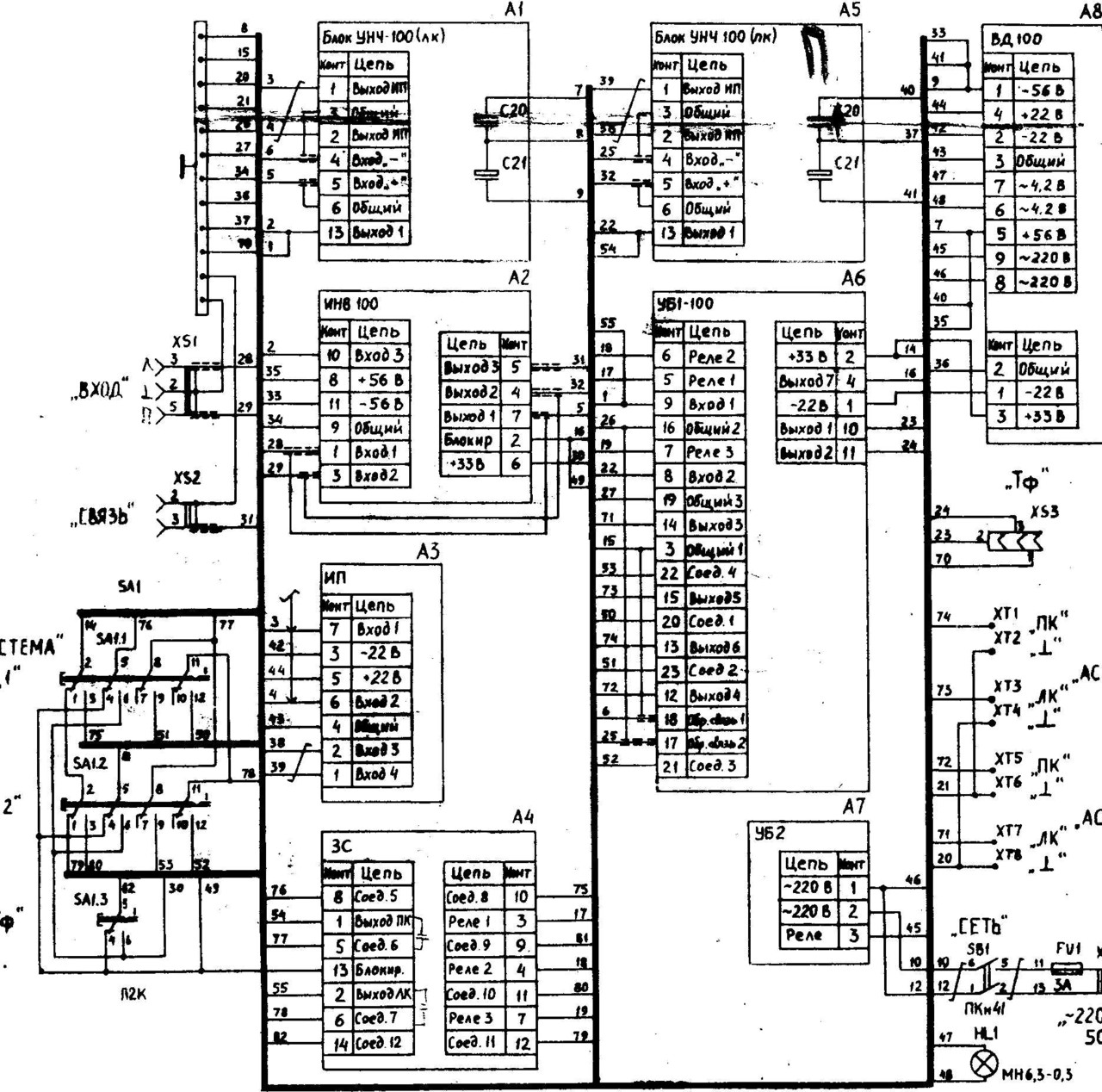

перелопатил все свои схемы не могу рассмотреть: блок схема, А4, цепь:Соед 12-контакт14 идёт в жгут (жирным) там номер 82 или 32?
Нужно ведь понять как работает? а там если не пробит С3 путь тока через греющийся R3 только по указанной цепочке.

[Сантехник]

И да схемы корветов 028,048 нарисованы очень бестолково, для себя желательно перерисовать симметрично. Перерисовать отдельные цепи чтоб было не шиворот на выворот, а по человечески. Это ж надо так извратиться на ровном месте, вывернуть и перекрестить проводники даже на кнопке включения УМ!. Видимо персонал там был поклонниками абстракционизма. Наверно чтоб забугорные шпиёны "секретного завода план" не украли, а украв не смогли разобраться. Короче косяков на ровном месте в этих гробах предостаточно.

[fikssn]

Доброго дня всем, не было возможности заниматься ремонтом. Работа одолела. Постараюсь в середине недели снова начать поиск проблемы. В блоке А4 контакт 14 я вижу идет на номер 82 а 82 идет на подвижный контакт sa1.3. C3 в блоке А4 я менял на исправный.
