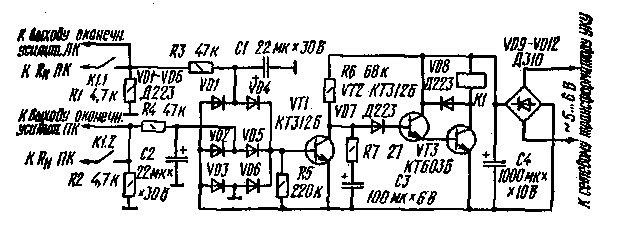

Самая простая и популярная - это схема защиты от Бриг-001:
Логика работы:
при подаче питания, емкость С2 (200 мкФ) начинает заряжаться через R2 (100кОм) и при достижении напряжения на плюсовой обкладке примерно 1,4 вольт, включается составной транзистор V5, V4, включающий реле (акустика подключается к выходу УМ)
Время задержки определяется номиналами R2C2 и составляет примерно 4 секунды.
Так реализуется первая функция схемы - задержка подключения АС при включении УМ (на период переходных процессов на выходе УМ)
Вторая (основная) функция схемы - защита от постоянного напряжения на выходе УМ (возможно при пробое выходных транзисторов (чаще всего), при пропадании одного из питающих напряжений или других неисправностях УМ)
Реализуется следующим образом:
в норме через резисторы R7 R8 (подключены к разным каналам УМ) подается переменное выходное напряжение УМ, имеющее нулевую постоянную составляющую.
Емкости С3 и С2 сглаживают входной сигнал и при отсутствии постоянной составляющей напряжение на них не меняется.
При появлении положительного постоянного напряжения, напряжение на емкости С3 начинает расти и при достижении уровня примерно +0,7 вольт открывает транзистор V6.
Транзистор V6 быстро разряжает С2 и выключает выходной составной транзистор V4V5. Реле отключается.
При появлении отрицательного постоянного напряжения, через R3 разряжается С2,
далее выключает выходной составной транзистор V4V5 (реле отключается).
Особенности схемы:
Резисторы R7 R8 разные номиналы, с тем чтобы в невероятном случае когда на выходе одного канала получаем "+", а другого "-" такого же уровня (например +32 и -32 вольта) в точке суммирования получился ненулевой уровень (чтобы схема отключила АС).
Если бы резисторы были равны, то схема защиты "не увидела бы" аварию УМ.
Есть модификации этой схемы с небольшими отличиями.
R7 R8 имеют номинал 10к и 15к.
В других вариантах 10к и 12к
Здесь приведена схема для питания +36 вольт.
Эта схема будет работать при любом напряжении от +12 вольт (нужно соответствующее реле)
Достоинства схемы:
1. надежность
2. простота (минимум деталей)
Недостатки схемы:
1. ток через реле течет все время большой.
Хотя ток удержания для реле достаточно примерно в 8 раз меньше, чем для его включения.
В результате реле довольно сильно греется.
2. Отсутствие ПОС при включении схемы.
В результате, иногда проявляется эффект дребезга при срабатывании реле.
3. Резисторы R7 R8 образуют делитель входного сигнала примерно как 1/2, поэтому чувствительность схемы в 2 раза ниже, чем могла бы быть
Напряжение срабатывания при аварии только в одном канале (когда на выходе другого канала нормальные ноль вольт) составляет +3,4 / -2,1 вольт..
Если в обоих канала одинаковая ситуация, порог срабатывания составляет соответственно +1,7 / -1,05 вольт (в 2 раза более чувствительно)
4. Довольно большое время реакции схемы (задержка отключения АС) - 0,1 секунды.
5. отсутствие контроля питающего напряжения УМ.
Отключение АС происходит по контролю выхода УМ.
Если реагировать на пропадание питающего напряжения, то реакция защиты будет более быстрой
(дополнено)
6. Отсутствие других полезных функций, например отключение АС при превышении температуры радиаторов (термозащита)
7. Отсутствие индикации состояния/режима работы.
(продолжение следует...)
