Батарейная unitra g600c

[e.glu]

Привет, друзья!

Покажу свою unitra g600c.
Она является частью разъездного (демонстрационного) комплекта. Питается от двух 18650.
Фонокорректор внешний, также с батарейным питанием.

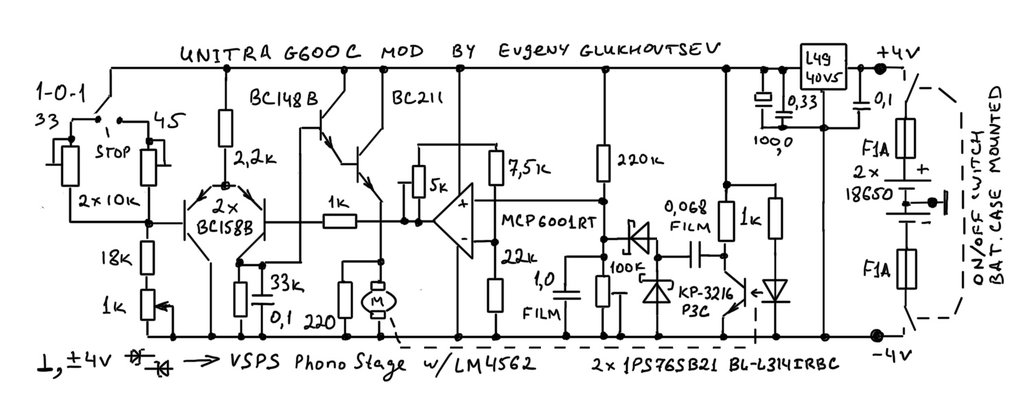

Схема стабилизации оборотов (приведена ниже) не соединена с металлическим шасси.
Какой-либо фон отсутствует.
На схеме не показаны номиналы резисторов на 33/45 оборотов, забыл указать. Они около 19 и 15 килоом, соответственно.

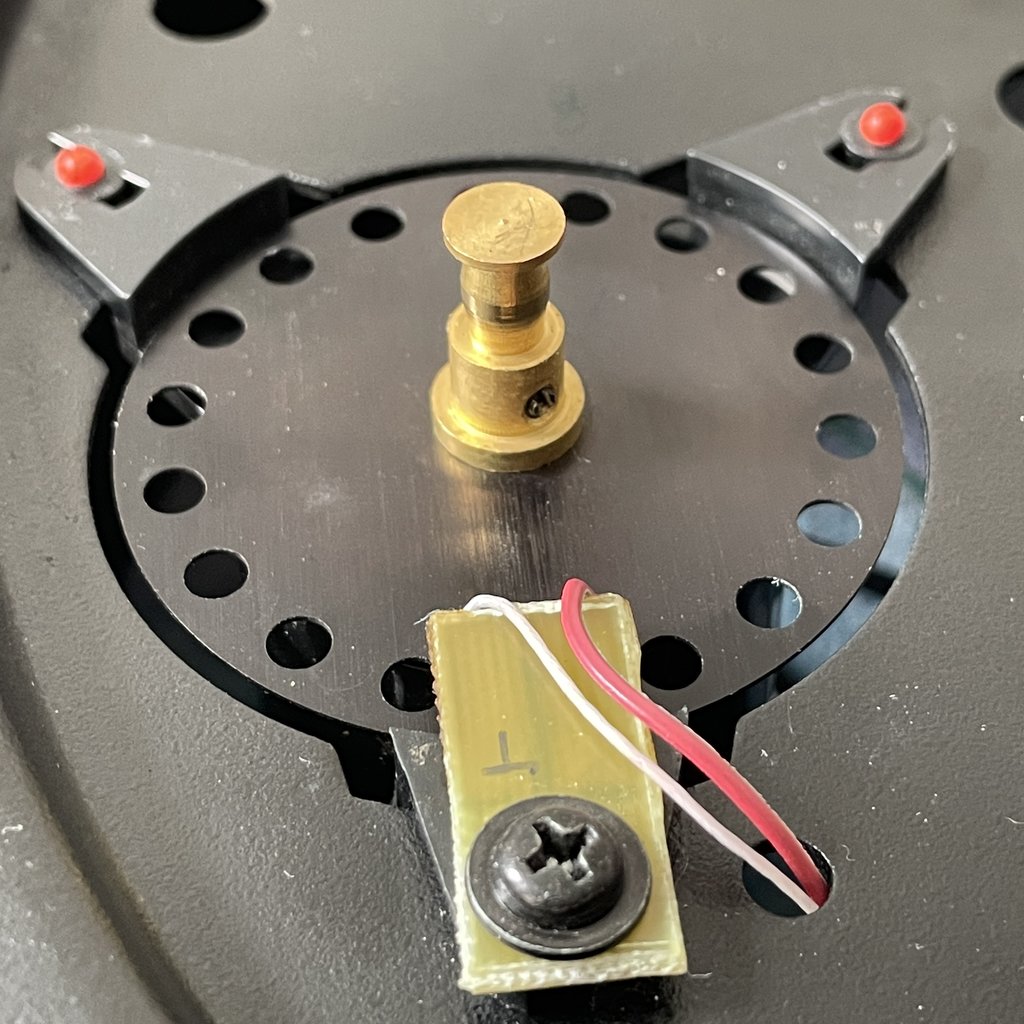

Фототранзистор при расположении близко к диску (на кусочке платы, притянутом к винту крепления корзины двигателя) выдает почти прямоугольные импульсы с размахом, близким к 5 вольтам.

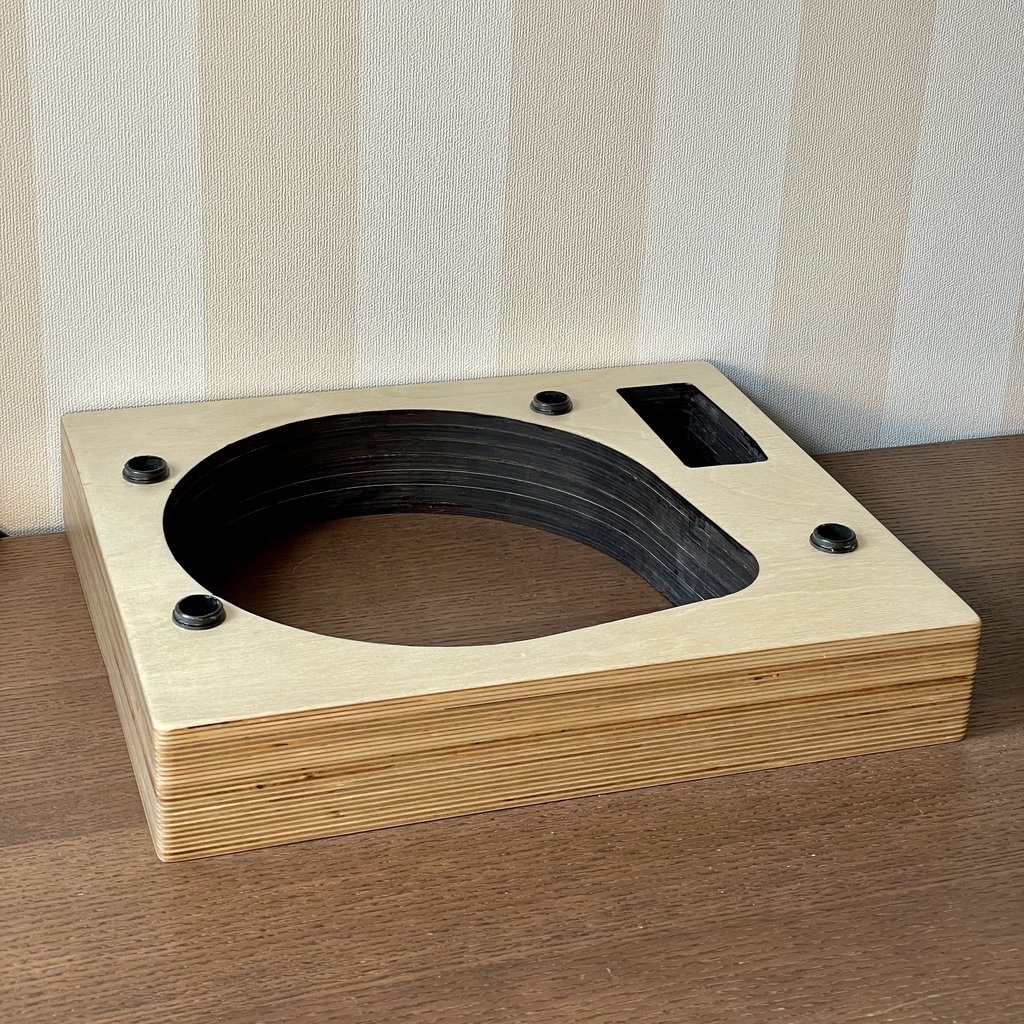

Корпус из 7 слоев 10мм фанеры, вырезанной лазером. Отшлифован и покрыт матовым лаком.
Использованы штатные пружины от веги-106.
Антискейтинг покупной, с авито.

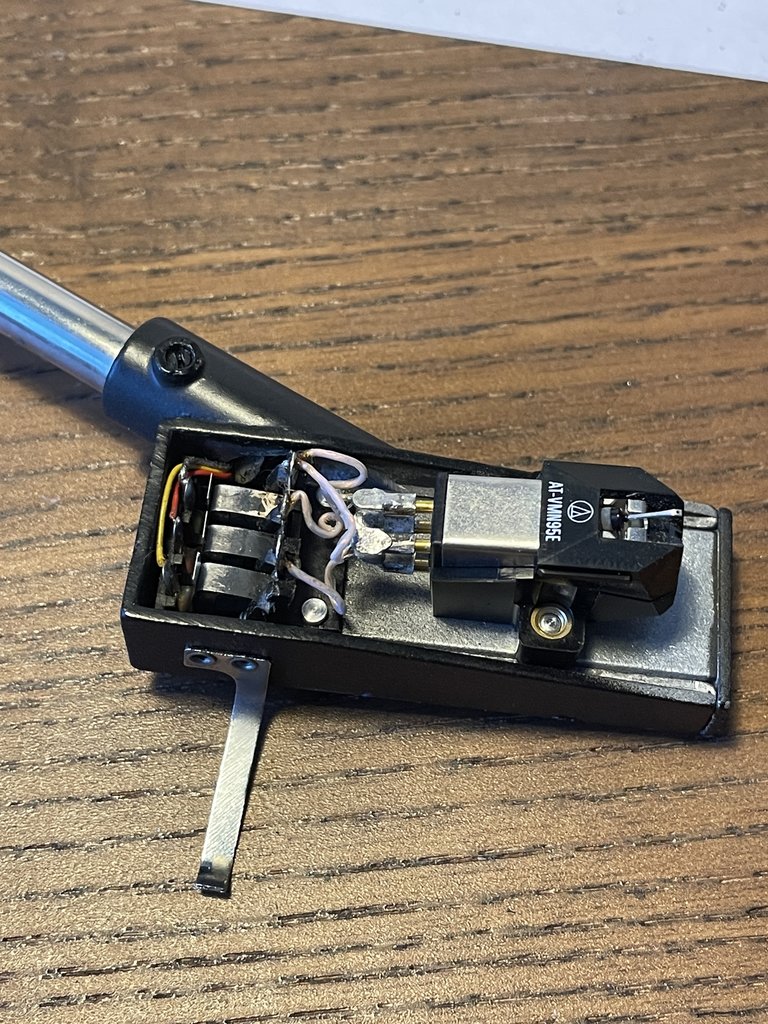

Голова - at-vm95.

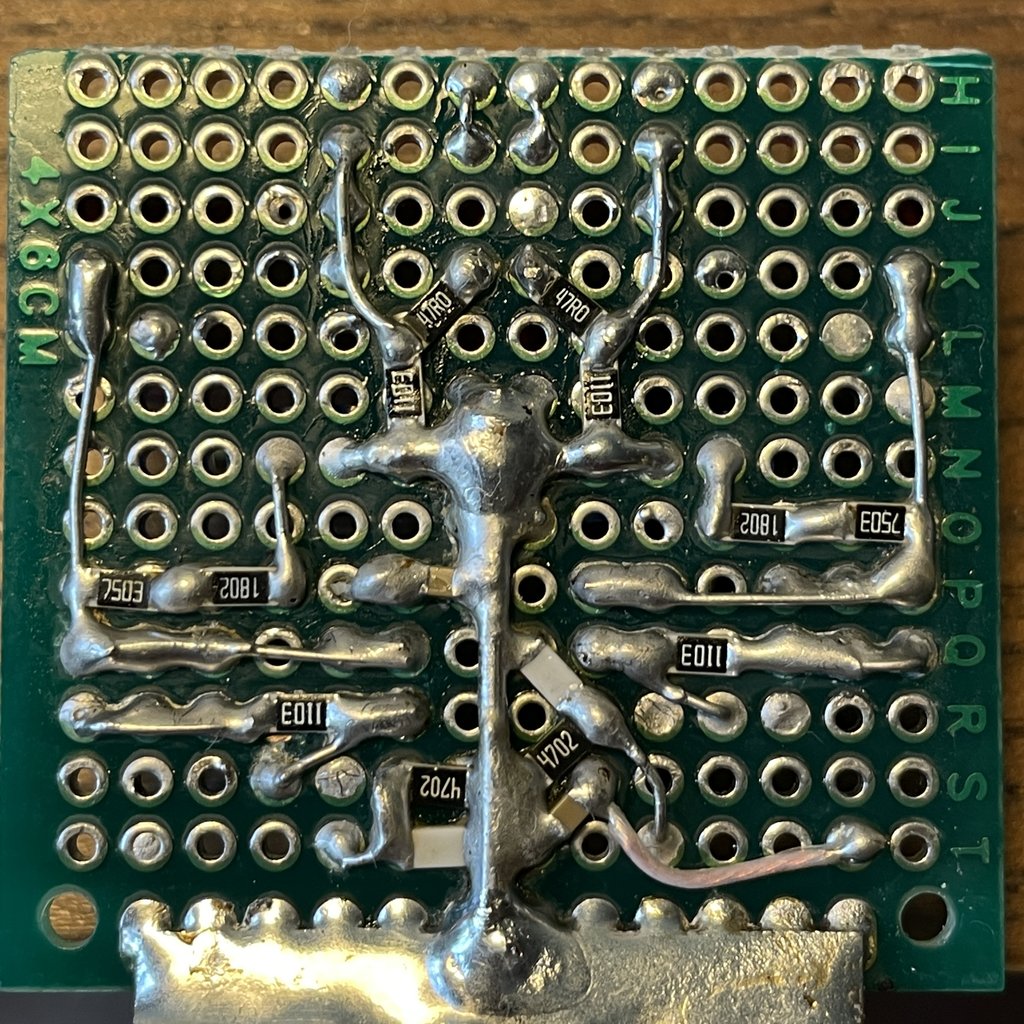

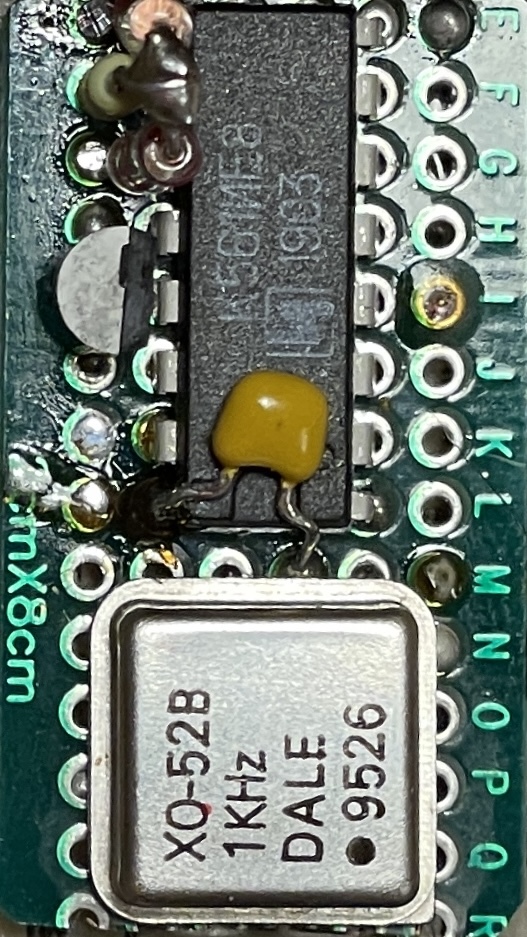

Стробоскоп - на стандартном кварцевом генераторе 1кгц + 561ие8, светодиод подключен к двум ее выходам для нужной степени скважности(яркости)/четкости меток.

[Sulphur]

А куда Вы её возите?
И насколько хватает заряда аккумуляторов? И то, что она стала питаться от 5 В, особо не сказалось на её работе?

[e.glu]

А куда Вы её возите?
И насколько хватает заряда аккумуляторов?

Офис, дача, деревня, пикники) ток потребления около 70ма, емкости 18650 хватает на сутки работы и более.

[Sulphur]

И какова реакция людей?

[Dehkonboy]

Эт вааще круто

[Dehkonboy]

Плюсы. Как в старых добрых 70-х

[Klen1205]

Диск при транспортировке надеюсь снимаете? 3 кГ. как никак.

[e.glu]

Диск при транспортировке надеюсь снимаете? 3 кГ. как никак.

Конечно, и прокладка есть под шасси

[e.glu]

И какова реакция людей?

Норм)
У меня еще есть ламповый усь к нему для случаев наличия розетки из симфонии-003 и скоро будет ламповый усь для наушников с трансами edcor

[bluezmoon]

Замечательно!Но,как по мне,дык цвет корпуса довольно-таки спорный.Сверкающий полиэфир нольвторой смотрелся бы выигрышнее.На мой взгляд.

[Sulphur]

Так тут и нет цвета, в сущности. Видна только склеенная фанера. Был бы шпон на ней - уже другое дело.

[e.glu]

И то, что она стала питаться от 5 В, особо не сказалось на её работе?

Ну так схема же немного изменена. Подобраны номиналы резисторов, конденсатора перед диодным мостом. Использованы диоды Шоттки.
Работает точно не хуже оригинальной.

[Tofiq62]

И насколько это оправдано.В том смысле куда то везти и что то слушать.Не думаю что это кому то интересно.По себе знаю что никого своей радиотехникой не удивишь.Ни кому это не нужно сегодня.В лучшем случаи смотрят на тебя как на чудака.

[e.glu]

И насколько это оправдано.В том смысле куда то везти и что то слушать.Не думаю что это кому то интересно.По себе знаю что никого своей радиотехникой не удивишь.Ни кому это не нужно сегодня.В лучшем случаи смотрят на тебя как на чудака.

Если ты (я не про Вас!) зануда - то все так и есть)))
А послушать хороший джаз под тактильность и шуршание винила, никуда не спеша - очень даже нужно, и не только сегодня)

[FRGEORG]

e.glu, Приветствую.Выскажу свое отношение к самой идее.Креативно и свежо в нашем нынешнем гАджетовском мире.А про остальное...Реакция на творчество/другого/ у всех разная.Помните как в том фильме говорят Художнику...Ты только не обижайся,картины хорошие...но рамки надо побогаче.....С уважением.Юрий.

[Klen1205]

И насколько это оправдано.В том смысле куда то везти и что то слушать.Не думаю что это кому то интересно.По себе знаю что никого своей радиотехникой не удивишь.Ни кому это не нужно сегодня.В лучшем случаи смотрят на тебя как на чудака.

Прогуливаясь сегодня по Москве, наткнулся на кафешку с выставленными на тротуар столами и стульями, а на одном из столов стояла простенькая вертушка, крутился диск и звучала негромкая музыка.
Пусть даже как антураж, но такая замануха срабатывает!
Современная молодежь смотрит на нормальные вертушки точно так, как и мы в юности смотрели на патефоны с трубами.
Для них это экзотика, музейная древность!

[e.glu]

Добавил несколько фото

[e.glu]

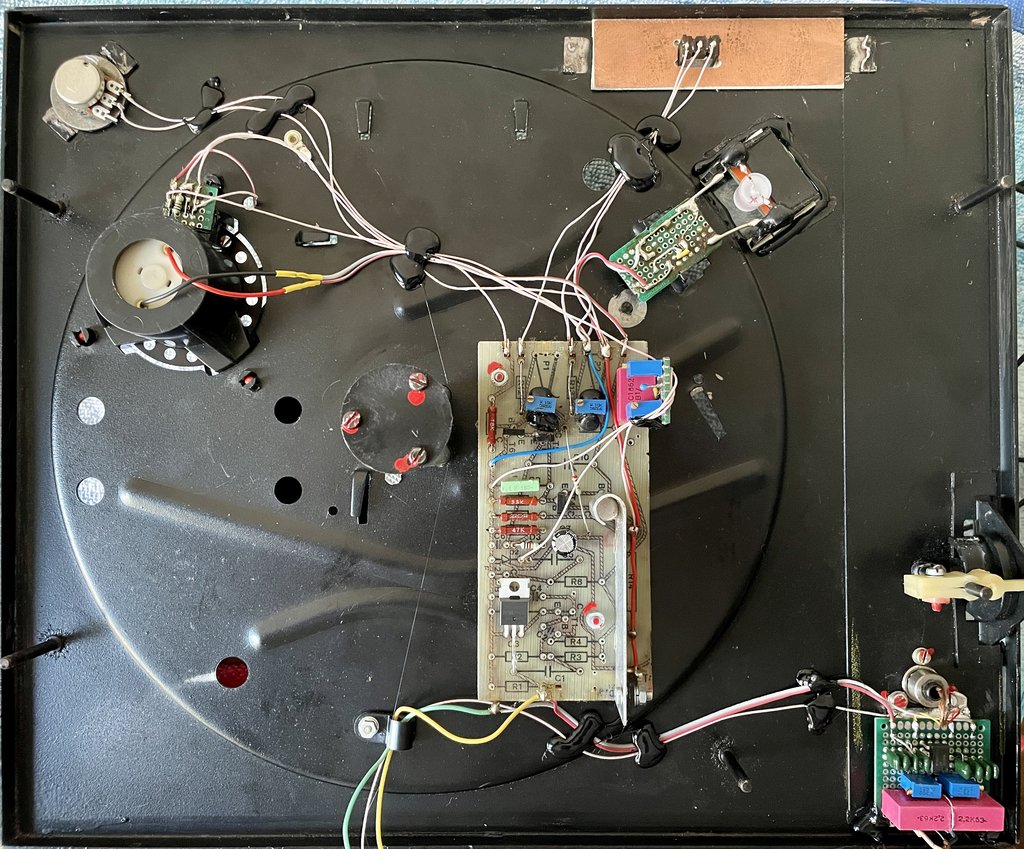

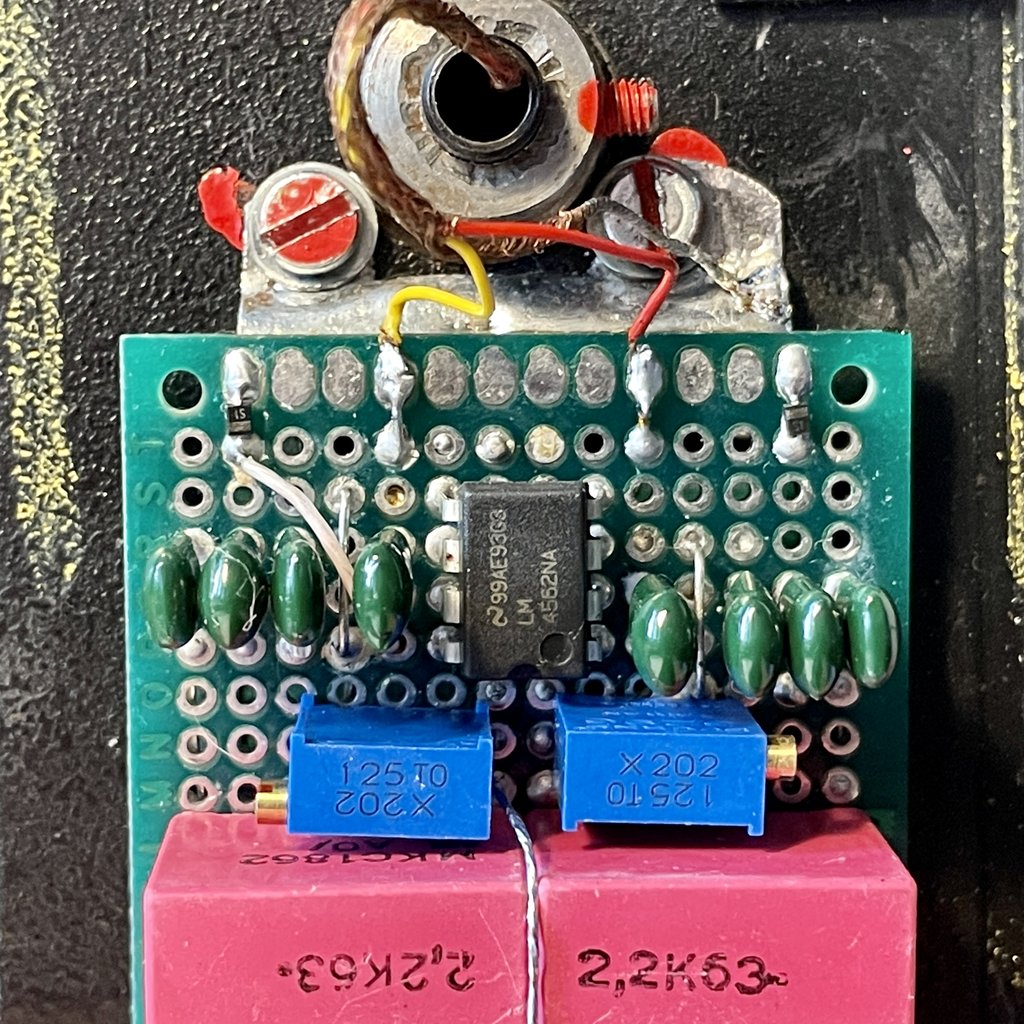

Обновил схему и добавил встроенный фонокорректор. Вообще бомба теперь!

[Sulphur]

Как со стабильностью скорости после обновления?

[e.glu]

Как со скоростью?

Шикарно, очень доволен. Очень!

[Sulphur]

Ну и хорошо. А как вести настройку двумя нововведёнными подстроечниками?

[e.glu]

Ну и хорошо. А как вести настройку двумя нововведёнными подстроечниками?

Тот что в нагрузке выпрямителя/удвоителя - позволяет точно выставить напряжение на выходе ОУ для надежного запуска мотора (примерное значение - 50к при 1 вольте на нем / 1.5 вольтах на выходе ОУ. Тот, что в цепи обратной связи ОУ - позволяет правильно сбалансировать всю схему управления, выставив нужный коэффициент усиления.

[Sulphur]

Инструкцию по настройке - в студию! Может, кто-то заинтересуется этой схемой.

[e.glu]

Инструкцию по настройке - в студию! Может, кто-то заинтересуется этой схемой.

См выше, дал пояснения в предвдущем ответе

[Sulphur]

Теперь видно, а то поначалу не было.

[e.glu]

[Dehkonboy]

Вот ведь и правда, как можно сделать.
И пауэрбанк на всякий случай в кармане иметь
Молодца!

[e.glu]

[Sulphur]

Надо и ламповик сделать от автономного питания.

[Alexaund]

Ну да, действительно, "каждый борется со скукой по-своему"(с)..

[Dehkonboy]

Были когда-то аккумуляторы для анодного и катодного питания приемников.

[Alexaund]

Были когда-то аккумуляторы для анодного и катодного питания приемников.

Прошлый век, сейчас круче:

[Dehkonboy]

Идея-то хорошая. Ни тебе помех от переменки из трансформатора, в целом стабильное напряжение даже на полузаряженном аккумуляторе, соответственно стабильные обороты. Потребление мизерное, хорошего аккумулятора хватит надолго.

[e.glu]

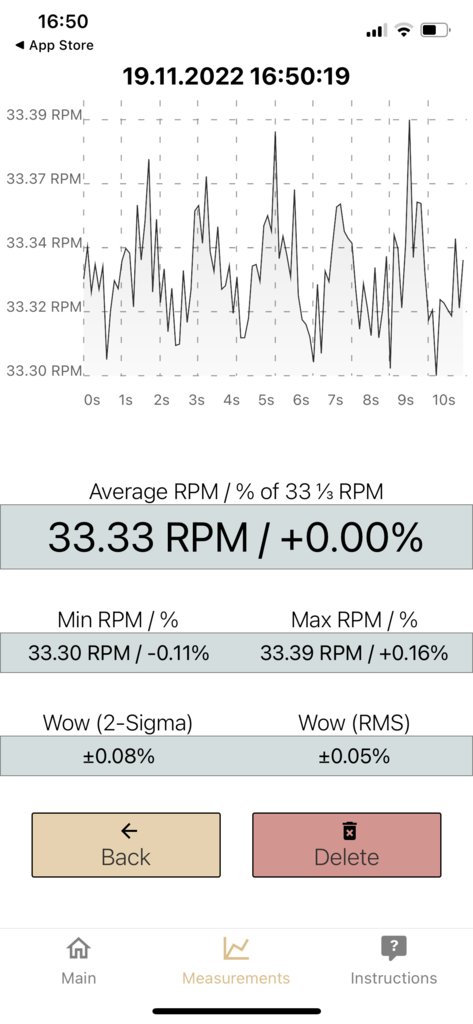

Результаты замеров)
