Стробоскопический диск на 33, 45 и 78 об/мин

[ABC]

Коллеги,

Поделитесь, пожалуйста, ссылкой на открытую программу генератор или фото стробоскопического диска. Желательно проверенные лично.
Интересует как по отдельности (особенно для 78 об/мин) , так и все три частоты на одном диске. Так чтобы просто распечатать на бумаге не подбирая масштаба и ничего не настраивая.

[aleks24]

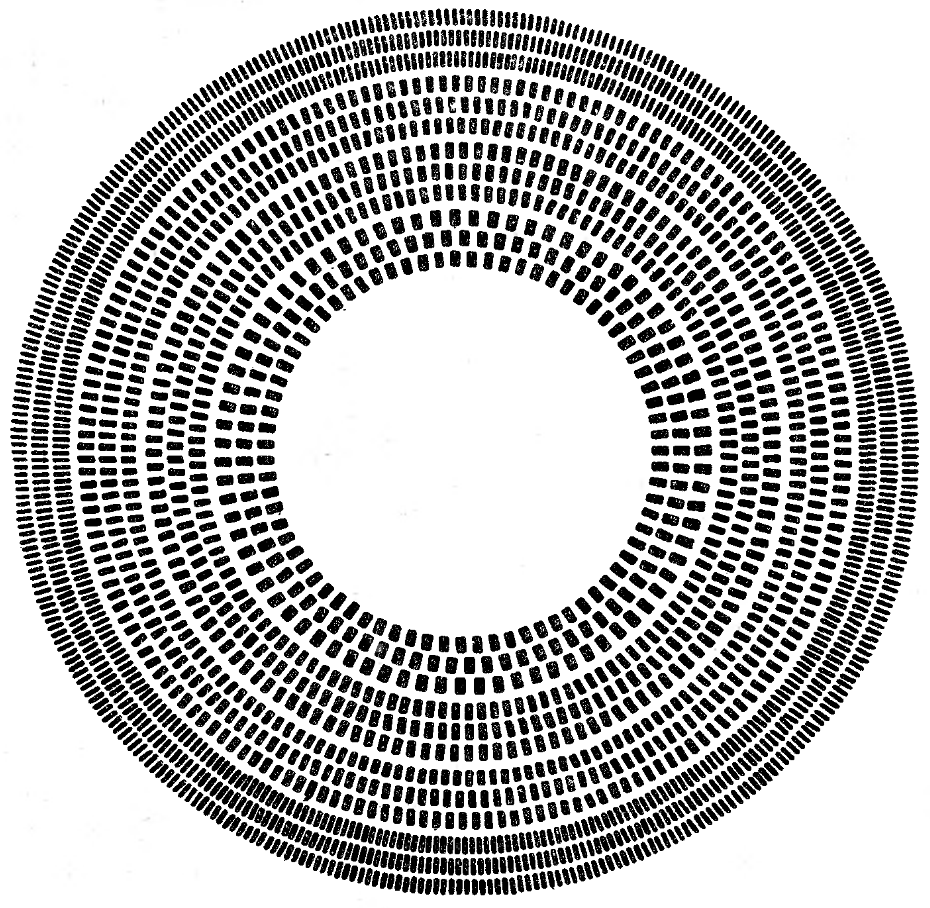

Вот что есть

[ABC]

Спасибо. Хотелось бы , чтобы на лист А4 помещался и без дополнительных шкал +/- .

[old_hippie]

Спасибо. Хотелось бы , чтобы на лист А4 помещался и без дополнительных шкал +/- .

"Будем искать..."

[владлен]

не подбирая масштаба

Хотелось бы , чтобы на лист А4 помещался и без дополнительных шкал +/- .

ну уместите на А4 - кто не позволяет? А на что повлияет масштаб ? Число меток на радиан изменится при масштабировании? Лишние метки появятся И что там можно настраивать? Похоже, не понимаете, как это работает...

Желательно проверенные лично.

А чего и как там проверять? Сравнивать с эталонным тахометром?

[ABC]

Коллеги, спасибо за комментарии.
До создания темы распечатал диски с программы стробо.exe.
На кварцованной вертушке метки на распечатанном диске плывут, при этом метки на диске вертушки неподвижны.

[Klen1205]

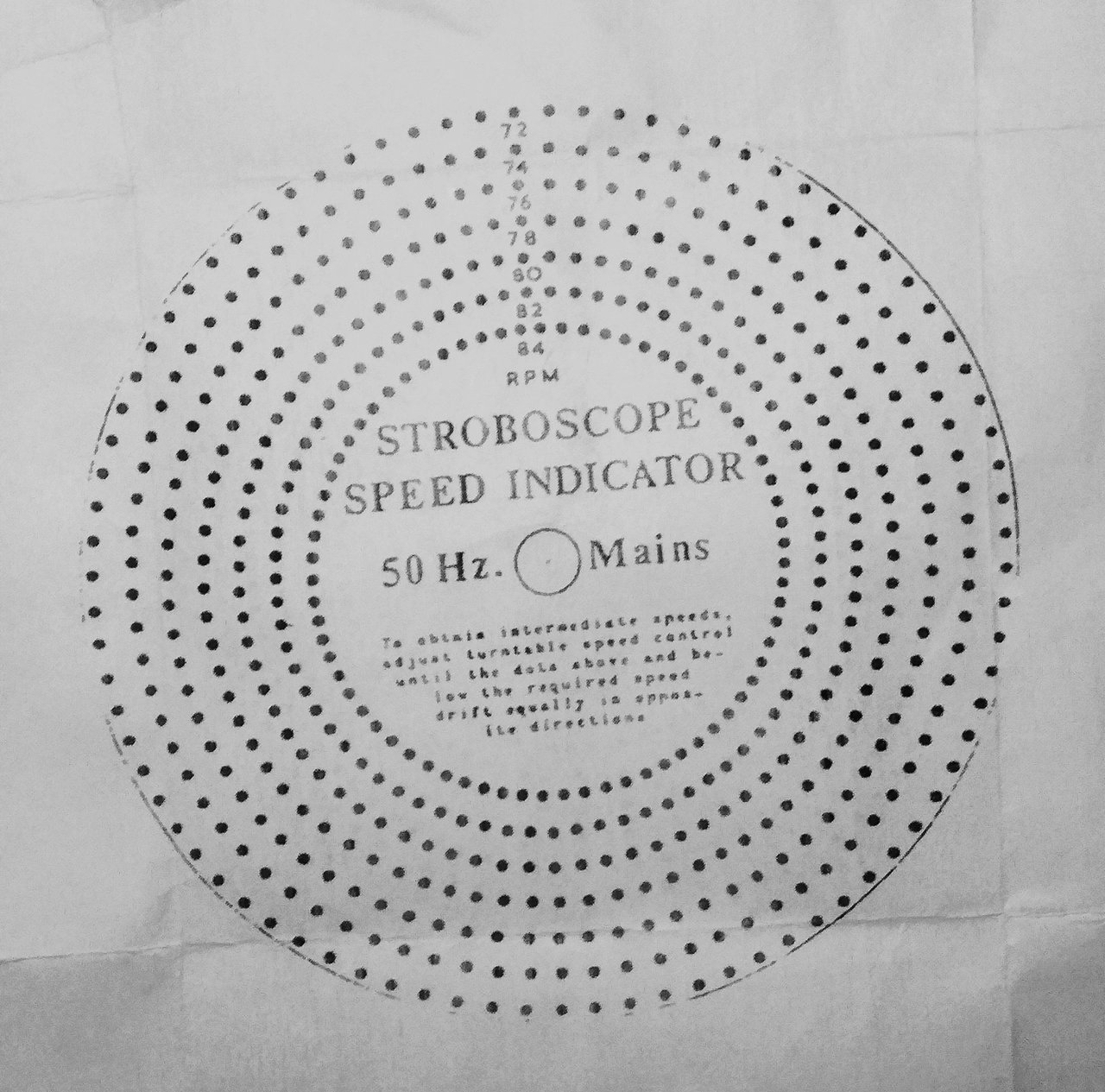

На 78 оборотов, давно скачал с инета, но потерял первоисточник.
Для точной подстройки скорости с интервалом 2 оборота в минуту.

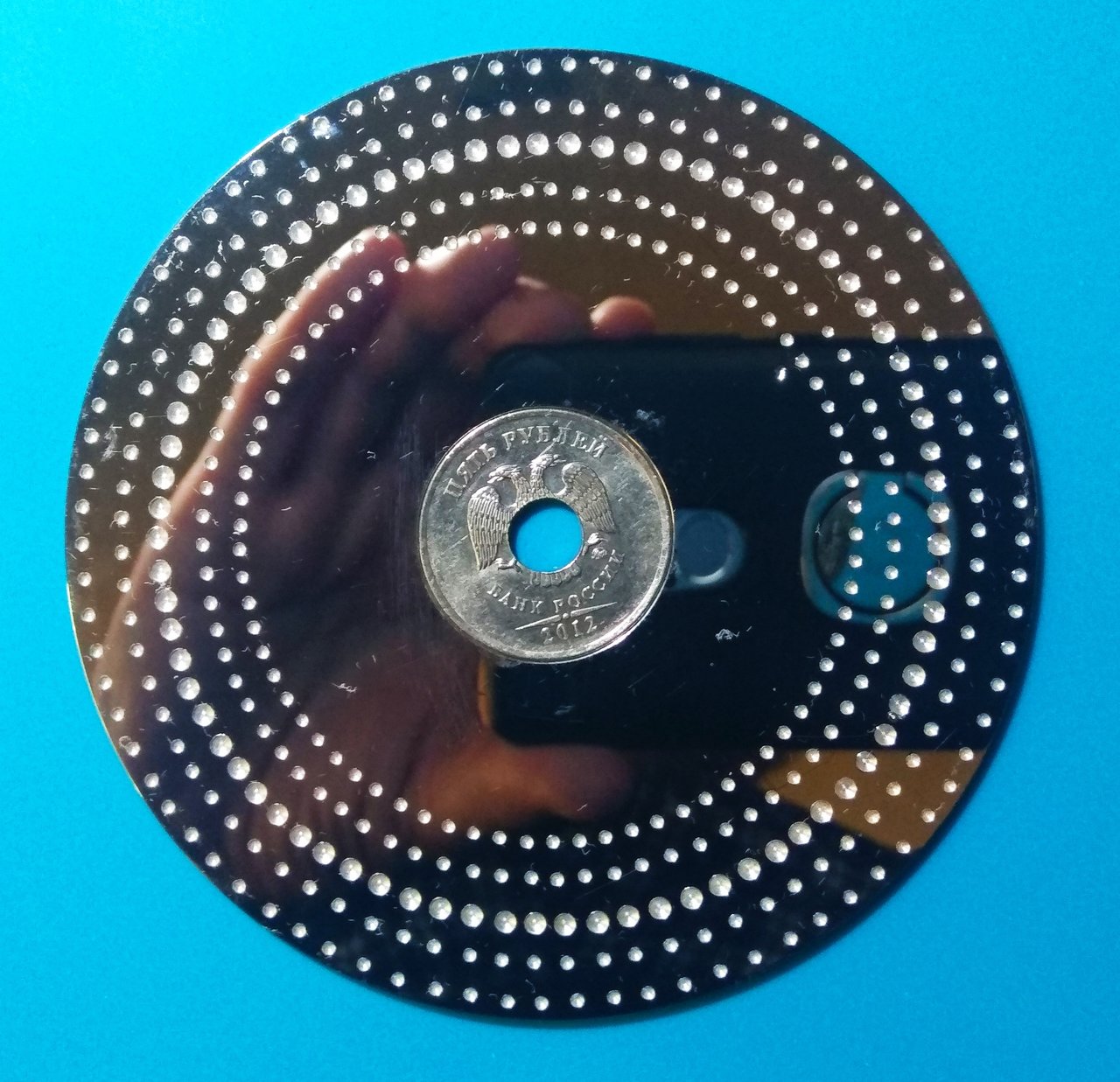

Изготовил из диска неисправного ЖД, выкладывал видео работы, кажется в теме по Unitra G 600B.

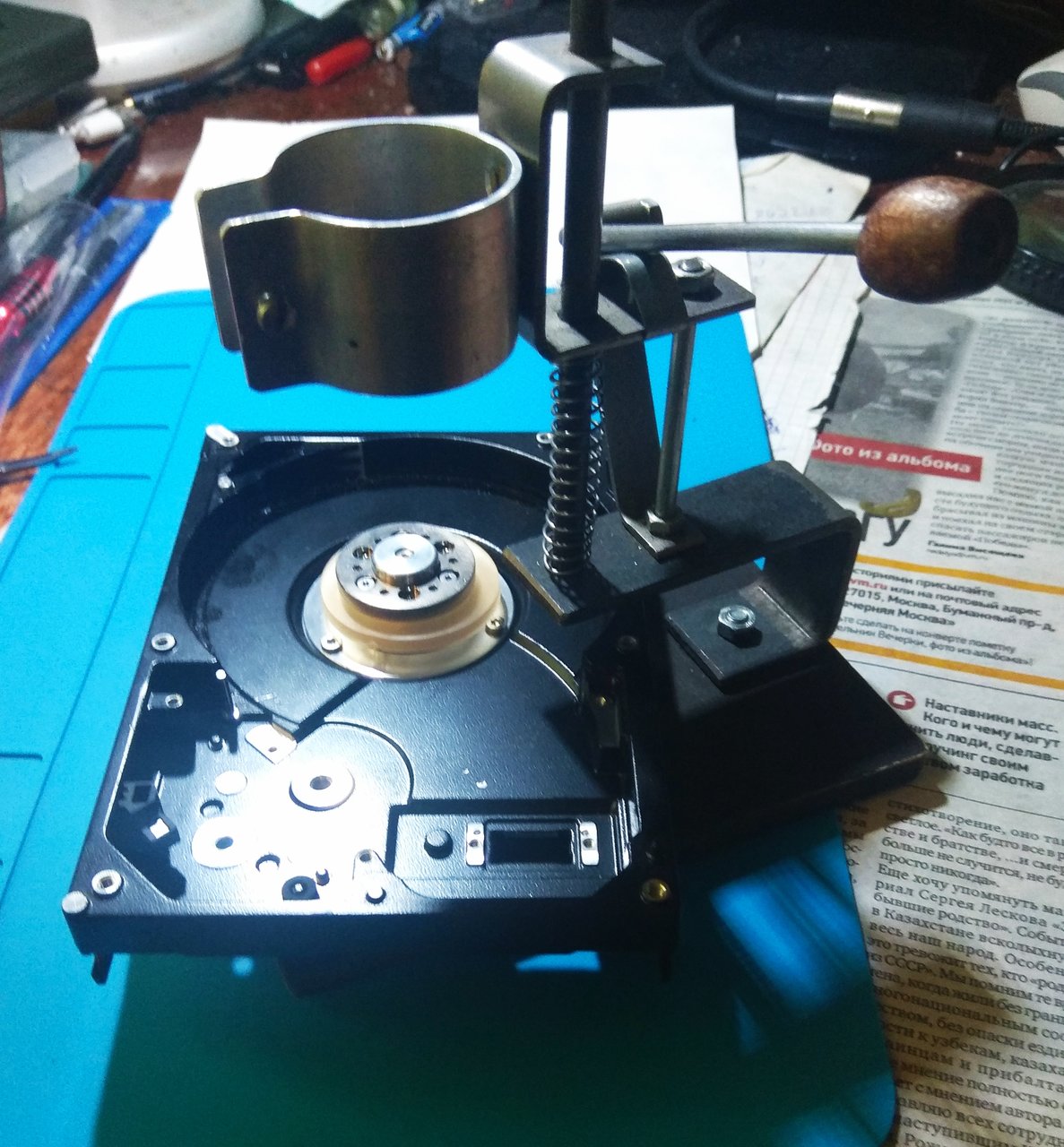

Нашел я этот стробоскоп и оснастку, на которой я высверливал эти долбаные отверстия.

https://disk.yandex.ru/i/9P-OSngKXqlVcg

[nikmiller]

[владлен]

На кварцованной вертушке метки на распечатанном диске плывут, при этом метки на диске вертушки неподвижны.

если БУ движком и стробоскоп на вертаке тактируются одним и тем же кварцевым генератором, (вроде как в Э017 такое абсурдное решение ),
то они всегда будут "стоять", если, конечно, не тормозить диск рукой и если не будет явной неисправности привода).
P/S Если не прав - поправят

[marcel_x]

На кварцованной вертушке метки на распечатанном диске плывут, при этом метки на диске вертушки неподвижны.

Если это Technics, то так и должно быть.

если БУ движком и стробоскоп на вертаке тактируются одним и тем же кварцевым генератором, (вроде как в Э017 такое абсурдное решение ),
то они всегда будут "стоять", если, конечно, не тормозить диск рукой и если не будет явной неисправности привода).
P/S Если не прав - поправят

Во всех вертушках кварцованных, которые у меня были, у всех так - один кварц на двиг и строб. Ни разу не видел, чтобы по раздельности было.

[владлен]

Ни разу не видел, чтобы по раздельности было.

значит, штатный стробоскоп в них - просто украшение. Ну если только питч есть - но то же украшение. Смысла не имеет.

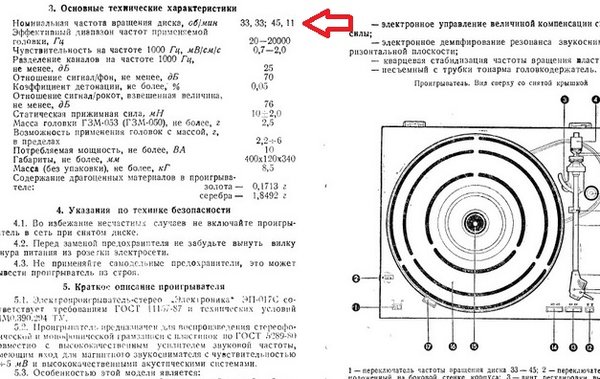

(Кстати, ради интереса как то "поверял" свою Э-017 цифровым тахометром (настоящий, в реестре СИ, не игрушечный) результат был ровно 33.33 и 45,11

Ни разу не видел, чтобы по раздельности было.

ну а отдельные - то же практического смысла нет. Один ЗГ проверять по другому ЗГ. По сетевой неонке - тем паче.
В общем - вывод: в кварцованной вертушке стробоскоп всегда "стоять" будет и вообще он не нужен. Просто индикатор, ничего не показывающий.

[marcel_x]

Кстати, 45.11 об/мин это если неонка строба питается от европейской сети 50 Гц. А вот если от американской сети 60 Гц, то ровно 45 об/мин. При соответствующем количестве меток, разумеется.

[владлен]

Кстати, 45.11 об/мин это если неонка строба питается от европейской сети 50 Гц.

в Э017 ничего напрямую от сети не питается. тахометр ничего не знает о существовании стробоскопа.

Кстати, 45.11 об/мин это если неонка строба. А вот если от американской сети 60 Гц, то ровно 45 об/мин.

пардон, причем здесь неонка? Может все таки какая то другая история. Может исторически что то связано с синхронными приводами, питающимися от сети, в "старых" вертушках. (Неонка и число меток - средство измерения. Оно не влияет на значение измеряемой физической величины в данном случае).
http://rt20.mybb2.ru/viewtopic.php?f=8&t=92164

[marcel_x]

Сказанное не относится к кварцованным вертушкам, а к обычным у которых стробоскоп сделан на неонке, работающей от сети. Так в сети 60 Гц
неонка моргает с частотой 120 Гц, а меток 160. И если настроить обороты так, что метки будут казаться неподвижными, то обороты будут ровно 45 об/мин. А в сети 50 Гц неонка моргает с частотой 100 Гц и меток 133 и тогда при настройке оборотов, метки "остановятся" на скорости 45,11 об/мин. Это связано с тем, что для 45 оборотов и стробоскопом в 100 Гц не получается целое число количества меток, если точно, то 133,33333 поэтому пришлось округлить до 133 и скорость, соответственно получилась 45,11

[Asmodey]

В общем - вывод: в кварцованной вертушке стробоскоп всегда "стоять" будет и вообще он не нужен. Просто индикатор, ничего не показывающий.

Индикатор засохшей смазки оси диска.
