Поиском по модели (см.сабж) нашел темы с обсуждением той же проблемы, с которой столкнулся я сам - а именно недостаточного уровня сигнала при оцифровке с линейного входа сабжа.

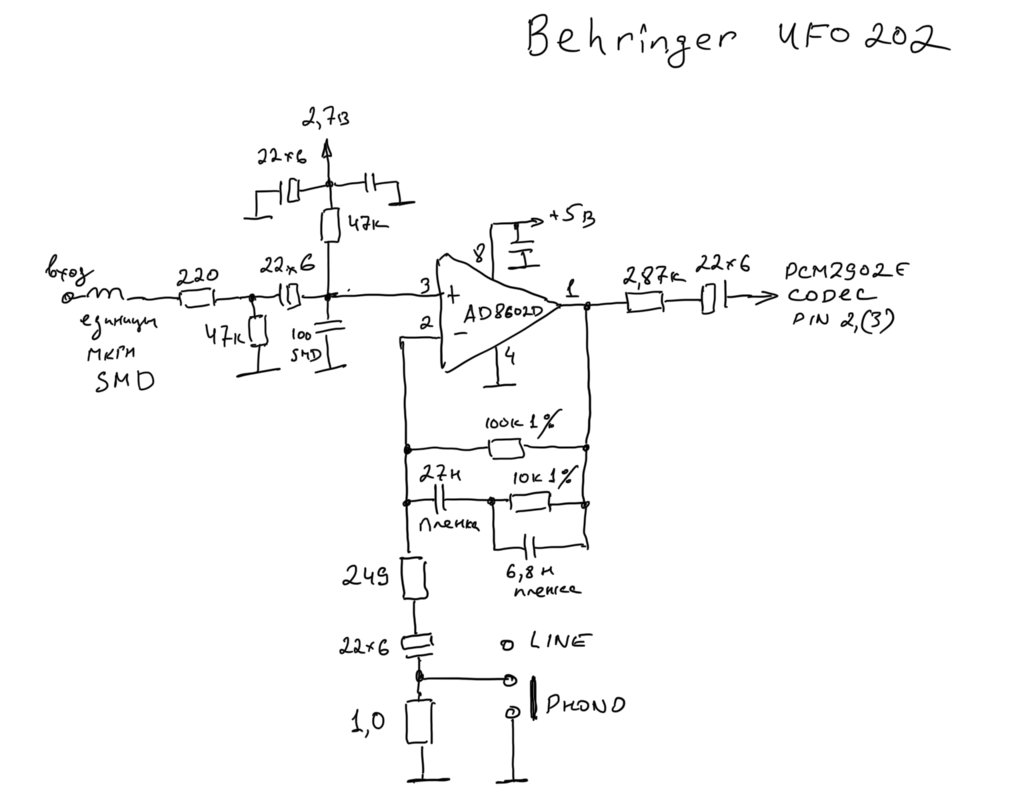

Но сделал это уже после того, как восстановил с платы схему фонокорректора. Привожу ее ниже.
И все мне в ней понятно, кроме резистора 2.87К на выходе ОУ.
Обычно там ставят номиналы вроде 47 Ом для отвязки (?) цепи обратной связи ОУ от параметров выходного кабеля и т.п.
Тут же совсем другой номинал, при том, что с разделительного конденсатора на выходе сигнал уходит напрямую во входную ногу кодека, и по документации его входной импеданс - около 30К.
Подскажите, почему такой номинал, да еще такой точности? Срезают верха таким образом? Или что-то еще может быть?
Я просто хочу переиспользовать данную схему в своей поделке)
Спасибо!
