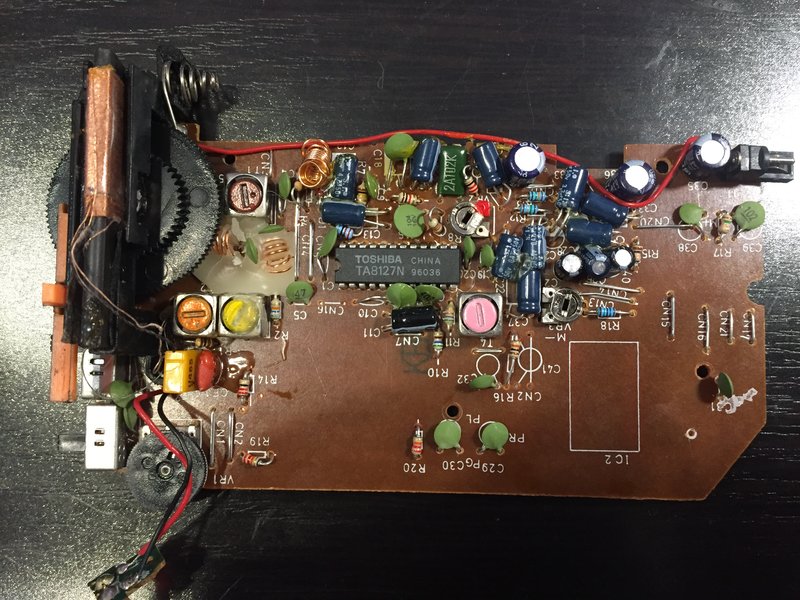

Внутри оно было такое:
ЛПМ относительно чистый, а вот с электронной частью было что-то непонятное. Во-первых, звук был как будто моно, и пардон "попердывал" на большой громкости. Это было и в режиме плеера, и в режиме радио. Во-вторых, FM не влезал в диапазон 88-108МГц, хотя на вид катушки все на парафине (кроме одной - видно на фото).

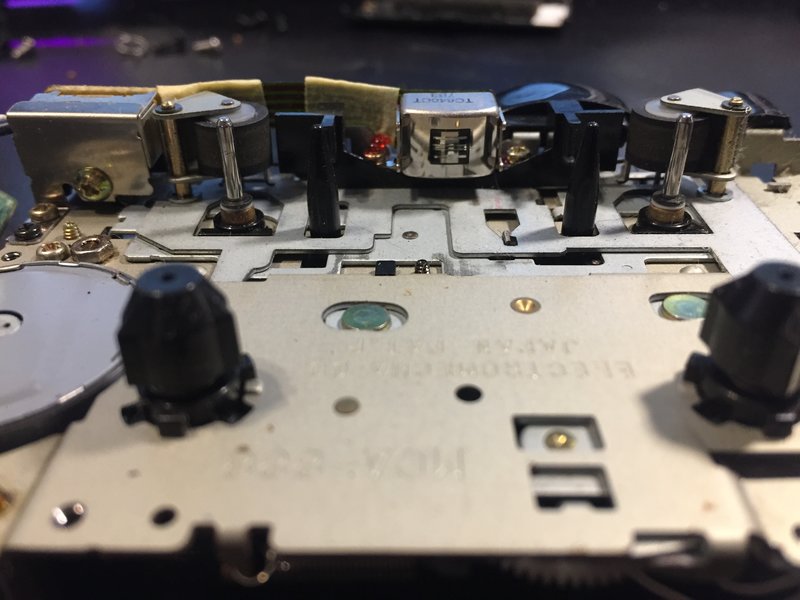

ЛПМ:

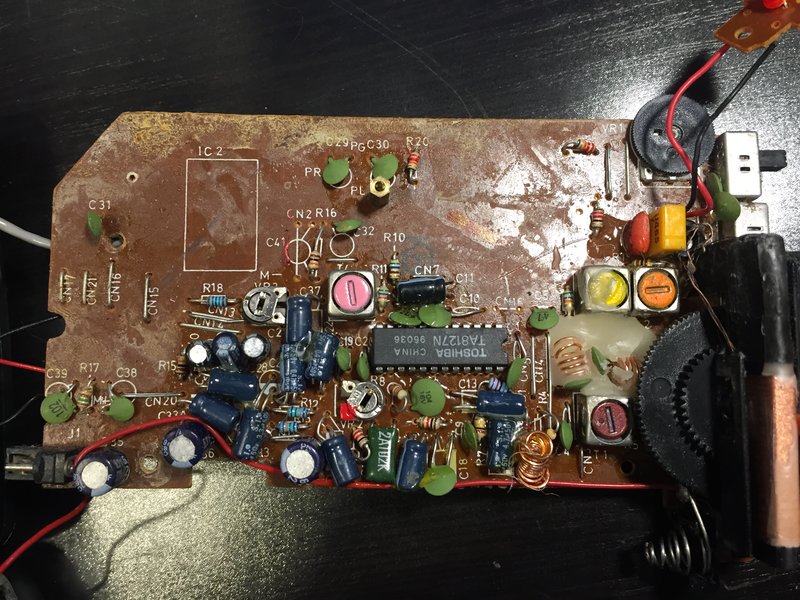

Для начала, оно помылось:
Без фанатизма смазал ЛПМ, переключатели, и регулятор громкости (от души). На данном этапе в работе плеера ничего не изменилось =)
Решил, раз уж звук одинаково плохой в любом режиме, значит это УНЧ. Оказалось банально трещина земляной шины на разъеме наушников (т.е. Л и П каналы норм, а земли нет). Причем трещину удалось найти только прозвонкой тестером.

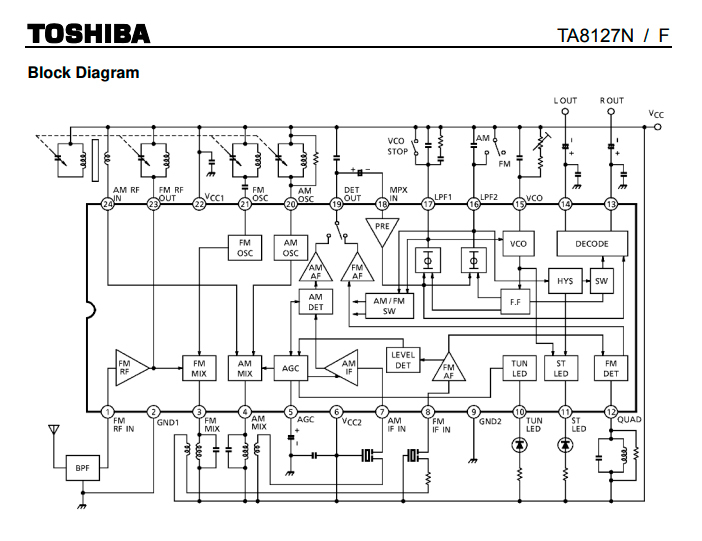

С FM сложнее. Кто-то двигал катушку входного контура или/и крутил КПЕ. Я никогда спецом по тюнерам не был, но немного в детстве с гетеродинными приемниками и ППУ баловался. Нашел даташит на микросхему:
Как я ни старался, 88-108 не получалось. Либо 90-108, либо 88-106. Учитывая, какая сейчас плотность эфира в ФМ, можно было даже растянуть еще, но хотелось уложить все станции, как это должно было быть =) Выяснил, что растягивая катушку входного контура, диапазон сужается (Допустим, до 95-102МГц), а сжимая ее - расширяется, но не до нужного предела. Выпаял катушку, намотал другую на один виток меньше, и в 88-108 влез. Но первая станция в Питере 87.5 - Дорожное радио осталось за бортом. Точнее, настройка на нее есть на самом краю, но не оптимальная. При хорошем приеме - все Ок, при плохом ее уже не слышно. Крайняя станция сверху 107.8 Русское Радио влезла без проблем. Настройка контура по краям диапазона зависит от катушки (которую заменил) и одного из 4-х подстроечных конденсаторов КПЕ. Второй подстроечный конденсатор влияет на чувствительность. Гетеродинная катушка в экране (на фото - оранжевый сердечник) осталась практически в исходном положении. Контур с розовым сердечником пришлось немного повернуть (по максимуму громкости). Также буквально на пол мм повернул подстроечный резистор индикатора стерео (на самом деле он включен как индикатор настройки на станцию). Точнее, резистором настраивается порог срабатывания стереодекодера, а светодиод горит при настройке на станцию. Второго СД (стерео) в плеере нет, а выход этот уходит через конденсатор на VCC. АМ настраивать не стал, там глухо, как в танке.
Приборов не использовалось никаких. Рядом лежал смартфон с встроенным ФМ-приемником, по нему и ориентировался. В итоге, удалось настроить тюнер в плеере, и звук немного лучше, чем в смартфоне. Конечно, аналоговый тюнер сегодня это архаизм (да и кассетный плеер тем более), цифра победила. Но звук неплох.
Кассету в обоих направлениях проигрывает бодро, звучит немного тише, чем тюнер, но головка не новая. Не знаю, особенность ли это конкретно этой модели, но без кассеты при включенном воспр сильно слышно "зудение" мотора. С кассетой на песнях не слышно совсем, в паузах идет борьба шума ленты и этого "зу-зу-зу", т.е. где-то на уровне минус 50дБ.
Питалось все при настройке от алкалиновых батареек. За примерно 4 часа возни с 2.9В напряжение упало до 2.82В. Поскольку в этом плеере антенной в ФМ служит один из проводков наушников, прием не очень, т.к. наушники с хорошим толстым экранированным проводом. На обычных капельках должно быть лучше, но таких нет в хозяйстве. Сделал запись с эфира, и кассеты, примерно половина - эфир по станциям с 88 по 108, вторая половина - фрагменты Pink Floyd/Dark Side of the Moon (если кому-то интересно):
https://disk.yandex.ru/d/3Jy3JFLJoJ4qlA
Сегодня приобрел Li-Ion аккумуляторы 1.5В, которые заряжаются от USB.
https://www.ozon.ru/product/akkumulyato ... b89ZcwAAAA
Для меня это новое слово в акб, поэтому не могу сказать пока, насколько они хороши. Насколько я понял, Li-Ion акб всегда 3.7В, поэтому в этих встроен DC-DC преобразователь. Не реклама. На вид нормальные, а там время покажет. Интересовало, будут ли от встроенного DC-DC преобразователя лезть помехи в звук, но ничего такого не заметил. На спектре виден недобитый пилот-тон, хотя в даташите я вижу неотключаемый MPX. Видимо, так он давится.
