Как снизить скорость в проигрывателе "Ласточка"

[Mickey]

Проигрыватель вместо 78об/мин выдает где-то 86об/мин. Есть ли способ притормозить его?

[Shuare]

Вообще конечно похоже на неисправность... но поскольку двигатель асинхронный, можно классически - подмагничиванием, как в ЭПУ 2 класса делали

[Mickey]

Эта Ласточка дралась с древнего филипса, по внешнему виду ЭПУ 1 в 1. Вот я думаю, не могли ли хитроумные филипсовцы придумать какое-то механическое подтормаживание двигателя для точной настройки, которая со временем стопталась. Там какая-то затейливая конструкция на нижней опоре вала ротора


Вот этот "папа" Ласточки

[Андрей Григорьевич]

Редуктор.
А какая напруга в сети? Может в этом причина? У меня около 240 вольт.

[Rossttov (Анатолий)]

, Подточить вал двигателя надфилем, прям во время вращения, можно помогать пылесосом.
Если будет перебор, опять-же во время вращения, паяльником наплавить слой олова и повторить процедуру.
(сейчас не соображу, что нужно для уменьшения скорости, увеличивать вал или уменьшать).
Но смысл моей подсказки думаю понятен. В юности этим способом добивался точности...

[Mickey]

217В. Шаляпин тенором поет. Беда...
Там фото чего-то не вставилось


Rossttov (Анатолий),
К напильнику буду прибегать в последнюю очередь. Не понимаю, что случилось, нормально же раньше пела. Добро бы замедлилась, а тут ускорилась

[novosibiretc]

Mickey, А чего там, сложно открутить два болтика на этой непонятной нахлобучке? Может там механический ЦР, как в патефонах?

[Mickey]

Может быть. Я думал, кто-нибудь знает

[Sulphur]

Какой ещё ЦР в обычном асинхроннике с экранированными полюсами??? (это про нАш вертак)

[novosibiretc]

Sulphur, Тоже считаю, что маловероятно. Ну тогда, любезный, прошу объяснить неожиданное увеличение оборотов асинхронного двигателя. Видимо, СПб включили в амерские сети и 60 Гц "медленно потекли по проводам"!

[Rossttov (Анатолий)]

Mickey: а тут ускорилась
, Летом на даче, "Комета-212-1", тоже ускорилась, не слабо. Выключил до следующего сезона ...

[Asmodey]

Как вариант рычаг с роликом разболтался, ролик поднимается под нагрузкой (с диском), перекашивается, и вал двигателя его не за боковую поверхность крутит, а за нижнюю ближе к центру ролика.

[Shuare]

Sulphur, Тоже считаю, что маловероятно. Ну тогда, любезный, прошу объяснить неожиданное увеличение оборотов асинхронного двигателя. Видимо, СПб включили в амерские сети и 60 Гц "медленно потекли по проводам"!

Классику надо знать! "И ток все быстрее и быстрее побежал по проводам!"

[novosibiretc]

Как вариант рычаг с роликом разболтался, ролик поднимается под нагрузкой (с диском), перекашивается, и вал двигателя его не за боковую поверхность крутит, а за нижнюю ближе к центру ролика.

Ролик - "паразитный" и вал двигателя хоть напрямую "законтачит" с диском - скорость не изменится! А ещё, в этом случае, детонация, "грохот", шум, стали бы совершенно очевидны.

[Asmodey]

Ролик - "паразитный" и вал двигателя хоть напрямую "законтачит" с диском - скорость не изменится!

Изменится. Передаточное отношение останется прежним со стороны диска, со стороны вала двигателя соотношение диаметров изменится. Судя по фото с сайта ролик ступенчатый, с разными диаметрами верхней и нижней частей. Возможно, нижней частью крутится от вала из-за изменения положения рычага по высоте.

[rekord-61]

вместо 78об/мин выдает где-то 86об/мин

А на 33 как???
Снимите диск и посмотрите на 78 об как фрикционный диск прижимается к валу двигателя - если касается нижним малым диаметром с нерабочей самой нижней частью вала (она чуть толще чем на 78 об), то обточите на дрельке этот нижний выступ фрикц-ролика еще меньше, чтоб не касался - т.е. у вас либо фрикционный ролик укатался (износ), либо вообще перевернут наоборот, либо рычаг согнут - см фото

[Mickey]

Спасибо. понаблюдаю

[novosibiretc]

Шаляпин тенором поет. Беда...

А на 33 как???

Козловский басом поёт. Ваще...

[Mickey]

Посмотрел. Все чики-пуки. Ничего ни за что не задевает, ничего не перекашивается

[novosibiretc]

Mickey, Надо искать регулятор. Кстати, что за странная конструкция передаточного ролика? Какой-то "двухэтажный". В нём ничего больше нет?

[Mickey]

В смысле, схему? Да я уже нашел на одном диоде и двух сопротивлениях. Ты о нем?

[Sulphur]

Для двигателя с КЗ-витками на полюсах она не подойдёт.

[novosibiretc]

В смысле, схему? Да я уже нашел на одном диоде и двух сопротивлениях. Ты о нем?

Mickey, Вы мне написали? Я имел ввиду не схему, а найти в конструкции механический регулятор, который управлял оборотами.

[Sulphur]

Mickey, а померьте частоту сети. Может, не 50 Гц в сети... Хотя это глупость, но мало ли...

[Mickey]

novosibiretc, Ну да. Хотелось бы понять, как управлять оборотами

[Mickey]

Нижнюю опору я разобрал. Там плавающая втулка и шарик. Правда, разбирал двигатель другого ЭПУ. Есть у меня еще одна убитая, но думаю разницы нет. Как вариант, можно обточить насадку вала от второго двигателя и поставить в рабочую, но хотелось бы все же понять, с чего асинхронный двигатель "прибавил газу"?

[Sulphur]

Ну вот! Пытались найти то, чего быть не может...

[Mickey]

Ну почему? В принципе, достаточно легко придумать простую конструкцию, которая будет механически подтормаживать двигатель. Например, резиновая шайба на валу между двумя металлическими. Сжимаешь металические шайбы, резиновую выпирает наружу и внутрь, на вал. Чем больше сжимаешь, тем сильнее торможение.

[Sulphur]

А смысл??? Не проще ли сделать шкив с нужного диаметра ступенями? Двигатель и так явно не мощный.

[Mickey]

Кстати, что за странная конструкция передаточного ролика? Какой-то "двухэтажный". В нём ничего больше нет?

Сам в шоке. Возможно, этот ролик применялся еще где-то

[Sulphur]

Померьте частоту сети!

[Mickey]

А смысл??? Не проще ли сделать шкив с нужного диаметра ступенями? Двигатель и так явно не мощный.

Смысл в точном подгоне скорости "по месту" для конкретного экземпляра проигрывателя. Со ступенчатым шкивом механики не оберешься. Проще конический сделать. Как в 1ЭПУ-73 на 33й скорости

[Sulphur]

1 класс - это 1 класс, да и то сэкономили на регулировке 45 и 78 скоростей (позднее - лишь 45).

[Mickey]

Померьте частоту сети!

10% ? Я вас умоляю. Тут бы уже все на ушах стояли. Тестер, который сразу частоту показывает в машине. Сейчас лень идти

[novosibiretc]

Тогда все мафоны и проигрыватели в доме "зажужжали" по-другому. И в холодильнике "антарктида" была бы .

[Sulphur]

Продолжаем гадать на кофейной гуще.

[novosibiretc]

Продолжаем гадать на кофейной гуще.

Гадают шарлатаны, а я стараюсь приводить разумные гипотезы. Остальным пусть занимаются кашперовские.

[Sulphur]

Так двигатель простой по конструкции, никаких пусковых обмоток, вместо этого КЗ-витки на полюсах.

[rekord-61]

Посмотрел. Все чики-пуки.

А на 33 об? -спрашивал же выше? т.е. если бежит на 78 и 33, то дело в движке!!!
Сколько вольт на движке?? Мож там движок на 110, а кинули 127??? Схемы у мя нет посмотреть.

[Sulphur]

Я ж говорю - гадаем, а ТС не проверяет...

[Mickey]

Проверю в следующий подход. Но проблема в том, что он играл нормально раньше. И да, на счет напряжения. Сейчас в розетке 207в

[novosibiretc]

Я ж говорю - гадаем, а ТС не проверяет...

Эх, меня там нет! Я б его за полчаса по запчащонкам разобрал. Такие "задачки" меня заводят .

[Sulphur]

Так, казалось бы, всё просто. Обычный однофазный асинхронник с КЗ-витками на полюсах с роликовой передачей к диску. И хоть шкив на моторе был бы коническим, но такого тут нет, а скорость увеличилась.

[novosibiretc]

Sulphur, Ещё там ролик передаточный интересной конструкции. Вот нахрена, извините, такие излишества?
На ротор движка внимательно глянуть с обеих сторон. Может там чего "присоплячено", типа ЦР?

[Sulphur]

А в ЭПУ-5 ролик такой. К чему его усложнять...
http://forumimage.ru/show/103486792

[novosibiretc]

А в ЭПУ-5 ролик такой. К чему его усложнять...

Да он и не "усложнённый", обычный. А у ТС - "двухэтажный". Кстати, на нижней части ролика вроде налицо выработка. Интересно, обо что он "трётся"?

[Sulphur]

Я про шейку-перемычку в ролике.

[Klen1205]

Mickey,
Надо было при съёмке видео поставить Шаляпина, вдруг он запел бы нормально?

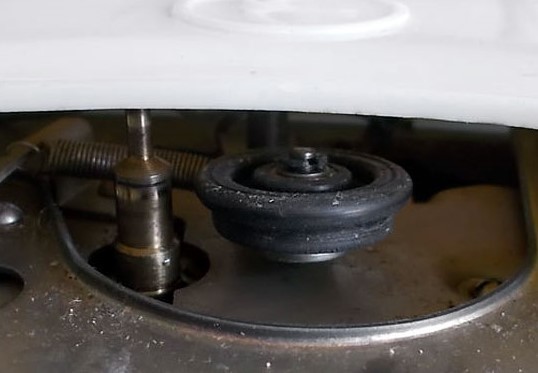

На вашем видео видно, что нижняя кромка нижнего диаметра ролика имеет следы износа ( серый оттенок ), т.е. он контактировал с насадкой на 78 оборотов.
Чудес не бывает.
"Похоже диагноз товарища Саа.... ,Asmodey подтверждается" (с).

[novosibiretc]

Я про шейку-перемычку в ролике.

Да это фигня всё. Может для малошумности или для понижения жёсткости материала в точке контакта.

[novosibiretc]

А может ТС, как человек творческий, решил просто "взбодрить" пространство?
