IVS писал(а): ↑

18 май 2021, 09:48

Та ни, ребята, "ромбик" этот есть логотип завода "Фотон" (г. Ташкент)!
Такое вот оне придумали себе лого, 1:1 совпадающее со значком спецприемки (ВП). Многие на этом попадаюца...

Очень интересно! А чьё лого - тот же ромбик, но с перечеркнутой синусоидой внутри? (в справочниках не нашел...) А ещё - в том же изделии, встретился ромбик, аналогичный фотоновскому, но внутри знаки "больше" и "меньше" друг над другом...
(и - да, ромбик военной приёмки помечен ниже, стоит вертикально и рядом цифра 5...)

bluezmoon писал(а): ↑

06 июн 2021, 23:12

...25 TRANZISTORIAI,...

14 и 25 у настранзисторов

Andrey Smirnov писал(а): ↑

07 июн 2021, 16:10

А чьё лого - тот же ромбик, но с перечеркнутой синусоидой внутри

ВЗПП

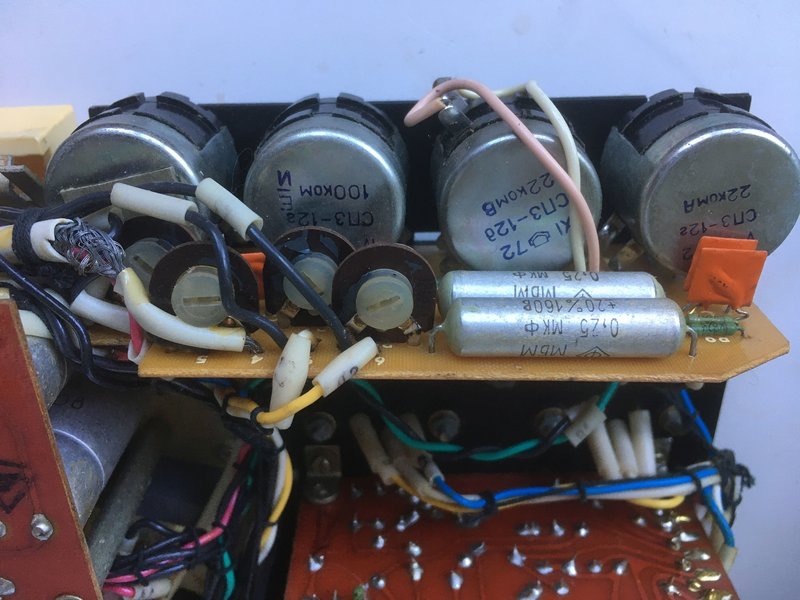

Ещё картинки.
Экранчик в районе УУ левого канала только



Крепление сетевого провода меж гетинаксовых пластин конечно же очень оригинально



Личное клеймо мастера(бригады?) Климовича



На конденсаторах в БП видимо отметился(-лась) монтажник

bluezmoon писал(а): ↑

08 июн 2021, 00:56

Экранчик в районе УУ

Это нормально.В моей 310 единственный экранированный провод идет с головки...

Uru писал(а): ↑

08 июн 2021, 11:00

...единственный экранированный провод идет с головки...

Здесь поболе экранов.По записи все в экране,включая регулятор уровня

bluezmoon писал(а): ↑

08 июн 2021, 11:14

Здесь поболе экранов

Повезло...моя двенадцатый месяц,семьдесят восьмого,экраны кончились...

Конец Года(!)-ну оооочень уважительная причина.Помнится пришлось году в 87-ом перед самым НГ побегать в цеха смежники,упрашивать,кормя обещаньями,подписать финансово-емкие,но даже не начатые техкомплекты.А тут всего лишь экрана не хватило,тьфу на него

А когда в СССР впервые применили разъём ОНЦ-ВН-1-2/16 (точка-тире)?

А как там с детонацией? Я свою В-311 припёр аж из ГДР, с чёртовой службы. Но так в шкаф закинул и не вынимал уж 30 лет: всё было ничего, но детонацию слышно невооруженным ухом и, как понимаю, с этим можно бороться только заменой маховика в сборе с подшипником, а они мне так и не попались. Что до мотор-транса, так это ж с Филипса драли, не знаю, насколько при этом думая про экономию). Интересно, как там у голландцев было с этим параметром.

Masick писал(а): ↑

09 июн 2021, 13:43

А как там с детонацией?...

Да есть наверно,я всего на минуту и подключал колонки.Он(магнитофон) наверно лет тридцать без дела лежал до этого момента,надо бы погонять,чтоб какой-то вывод сделать.

Masick писал(а): ↑

09 июн 2021, 13:43

А как там с детонацией? Я свою В-311 припёр аж из ГДР, с чёртовой службы. Но так в шкаф закинул и не вынимал уж 30 лет: всё было ничего, но детонацию слышно невооруженным ухом и, как понимаю, с этим можно бороться только заменой маховика в сборе с подшипником, а они мне так и не попались. Что до мотор-транса, так это ж с Филипса драли, не знаю, насколько при этом думая про экономию). Интересно, как там у голландцев было с этим параметром.

У моих обслуженных двух "тоника-310с" 0,22% и 0,27% у "вильма-311с" 0,27%DIN . С китайскими пассиками легко до 0,5% доходит слушать невозможно

Во времена, когда я свою мучил, китайских рассиков еще не было). Там родноц круглого сечения стоит, насколько помню

Андрей_ht писал(а): ↑

10 июн 2021, 16:55

У моих обслуженных двух "тоника-310с" 0,22% и 0,27% у "вильма-311с" 0,27%DIN

У меня чуть поменьше 0,2х...пришлось поменять втулки тонвала,шкив на двигатель и поставить плоский ремень,доработать приемный узел...и так далее.

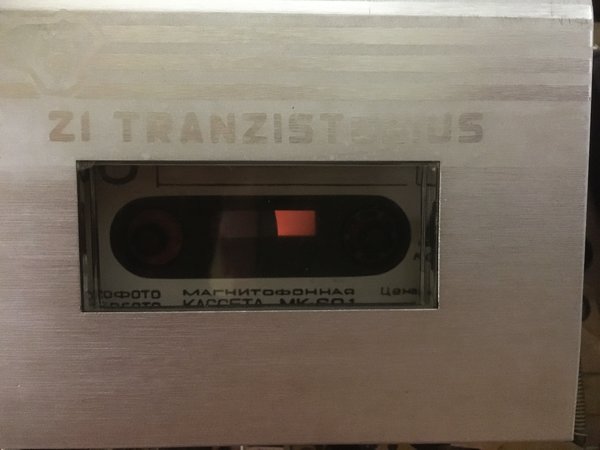

Добрался наконец-то до лампочки.Родная СМН-6,3-20 перегорела.Как различить от других таких же?
Лампочек у меня как минимум три вида:одни с короткими выводами и сопротивлением(пост.) 9 Ом ,вторые с более длинными выводами и сопротивлением 17 Ом и 25 Ом.
Там напряжение где-то ~13V через резистор 330 Ом.Более высокоомные вообще тускло.Остановился на 17 Ом.Не ярко,но она наверно и не должна звездой во лбу быть

bluezmoon спасибо за некоторые подробности + фотки + воспоминания о культтоварах. Многие мальчишки заходили в такие магазы просто глянуть на технику в надежде, что родители когда-нить купят.. А после армии и начав работать уже сами покупали свою "мечту"))

bluezmoon писал(а): ↑

03 июл 2021, 00:44

Добрался наконец-то до лампочки.Родная СМН-6,3-20 перегорела.Как различить от других таких же?
Лампочек у меня как минимум три вида:одни с короткими выводами и сопротивлением(пост.) 9 Ом ,вторые с более длинными выводами и сопротивлением 17 Ом и 25 Ом.

Думаю, по сопротивлению. 9-омная, думаю, явно не та.

Sulphur писал(а): ↑

03 июл 2021, 09:46

...9-омная, думаю, явно не та

Да,её сразу отвёл из числа подозреваемых.Наверно вольт на 6 она.

Или на больший ток...

Я в таблицу на подобные заглянул,самая жручая СМН 5-70 5V 70mA.Но вот про сопротивление нити нигде не нашёл.

bluezmoon писал(а): ↑

03 июл 2021, 00:44

Как различить от других таких же?

Берёте источник питания =6 вольт и резистор 300 ом и подключаете последовательно лампочку. Нужная лампочка будет обеспечивать световой поток примерно 0,2 люмена. Если не чем померить световой поток, то просто выбираете ту, которая будет ярче светится.

bluezmoon писал(а): ↑

03 июл 2021, 00:44

Там напряжение где-то ~13V через резистор 330 Ом.

Это для 6-ти вольтовой лампочки слишком много и по напряжению и по току.

bluezmoon писал(а): ↑

03 июл 2021, 10:02

про сопротивление нити нигде не нашёл.

И не найдёте...сопротивление нити величина не постоянная и зависит и от напряжения и от тока через лампочку.
Там скорее всего должна быть не выводная лампочка, а с цоколем.
Вот такая:



Померил ради интереса тестером кучку (штук 30-ть) подобных лампочек: сопротивление от 23-х до 51-го ома. У цокольных сопротивление у всех 25 ом. Думаю у СМН 6.3-20 сопротивление должно быть в районе 50 ом, но это нужно проверить на новых лампочках из подписанной коробки.

Serjio, спасибо за информацию,А дохлая лампочка стояла и была безцокольная,думаю с рождения,ибо в то время достать такую лампочку можно было только на заводе.Да и с цоколем не влезет в рассеиватель,там и эта едва помещается.Ну и следов пайки не было.

bluezmoon писал(а): ↑

03 июл 2021, 13:01

Да и с цоколем не влезет в рассеиватель

Диаметр стеклянного балона одинаковый что у цокольной что у безцокольной. Просто цокольные появились чуть раньше по времени чем безцокольные.
Кстате пока искал лампочки нашёл кучку импортных аналогичных: они по длине чуть меньше и конец колбы без пипки, но они скорее всего на 12 вольт.
Наши СМН 6.3-20 безцокольные не надёжные...не любят скачков тока при включении...максимум месяц работают. Ставил на замену импортные автомобильные диаметром 4 мм, пока ещё ни одна не сгорела.

Sergjio писал(а):Наши СМН 6.3-20 безцокольные не надёжные...

А они, между прочим, ещё в ЭПУ работают. 1-ЭПУ-70СМ (Радиотехника ЭП-101), 2-ЭПУ-71СМ (Ария ЭФ-5208, ЭФ-5303 и т.д). Не встречались мне ЭПУ с перегоревшей лампочкой. Хотя первое было у меня лишь один раз, второе - пару.

Sulphur писал(а): ↑

03 июл 2021, 16:42

...Не встречались мне ЭПУ с перегоревшей лампочкой...

Зато они во всяких Орбитах на счетчиках аж по две и дохнут тоже по две.
В Вильмах повыше классом ещё и на индикаторах стоят,там последовательно,поэтому перегорает всегда одна.
Но в польских Унитрах выживаемость 24V-лампочки ещё меньше.
А автомобильные 12V я ставил в те же Орбиты.Там влезают,но больше они и по диаметру колбы,и по длине.

Sulphur, Не вводите людей в заблуждение!
В

Sulphur писал(а): ↑

03 июл 2021, 16:42

1-ЭПУ-70СМ

она установлена не для получения света, а как нелинейный элемент для улучшения формы выходного напряжения.
Работает там в режиме 25% нагрузки на неё.

Ну она же там есть, а насколько она там накалена - мне неведомо. И она там для стабилизации амплитуды выходного напряжения, насколько помнится.
Может, на большей скорости сильнее светится.

продублирую вопрос и тут
Здравствуйте Уважаемые Коллеги!
Спрошу тут, чтоб не открывать новую тему.
Аппарат Вильма 302 стерео хочу провести профилактику. заменить ролик, он с вмятиной, видно кто то оставил его в режиме воспроизведения, пассики вроде крутят, пока не вскрывал и не знаю буду менять или нет, и головку поменять. Вот и вопрос какую голову можно туда поставить? . на что можно или лучше поменять голову не трогая подмагничивание. Сразу оговорюсь, что функция записи ненужна, так что интересует только воспроизведение.

исправил опечатку. с Вильма 303 на Вильма 302 стерео!

lexxann писал(а): ↑

18 авг 2021, 07:34

Вот и вопрос какую голову можно туда поставить?

Если хотите что бы было похоже на оригинал, то 3Д12.122. А для звука 3Д12.142 только надо посмотреть как она по длине встанет.
А родную тоже можно найти...есть они, но в Литве.
А можно и экзотику поставить... 3Д12.172 (стеклоферрит).

lexxann, картинки бы запосмотреть аппарата.
А головку туда наверно любую можно поставить.
Я тоже буду заменить на что-нить из вот этих



Обведенную мне уважаемый Юрий -FRGEORG заслал для опытов.

Serjio писал(а): ↑

18 авг 2021, 11:34

... 3Д12.122. А для звука 3Д12.142...

Уже речь про 302-ю стерео.

bluezmoon писал(а): ↑

18 авг 2021, 11:49

Уже речь про 302-ю стерео

Ребятишкам, которые пишут с телефона я бы вообще доступ на форум закрыл. Понапишут ахинею сначала, а потом всё разворачивается с точностью до наоборот.
Исправлять уже не буду...как спросил, так и ответили.

lexxann писал(а): ↑

18 авг 2021, 07:34

на что можно или лучше поменять голову не трогая подмагничивание.

Ни на что...подмагничивание индивидуально для каждой головки. Но это сказывается в основном при записи.

Сорри! Но я вроде до Ваших ответов исправился)
Я что-то тупанул и написал что 303, а по факту у меня 302 стерео.
голову к ней мне нужно.
bluezmoon, по паспорту там 3Д24н1, то есть если я поставлю к примеру 3Д24.212 или 3Д24.042 они подойдут?

bluezmoon писал(а): ↑

18 авг 2021, 11:48

lexxann, картинки бы запосмотреть аппарата.

вечером сниму фото)

lexxann, у моего(картинка на той странице) вообще китайская и на воспроизведение работает вполнесебеничего.Мне заменить её хочется только по причине именно китайскости.

bluezmoon, Да, я видел фото. Тема не большая , так что всю просмотрел)
так может я ошибаюсь, но у них же бывает совершенно разные обмотки по характеристикам. Поставлю любую, а вдруг не пойдет, или тихо будет или наоборот орать как бешеная, но средними частотами. Или я ошибаюсь?.

lexxann писал(а): ↑

18 авг 2021, 13:50

...а вдруг не пойдет, или тихо будет или наоборот орать как бешеная, но средними частотами...

Вот я и хочу поэкспериментить.У меня и других поискать ещё найду.А вот родную незапиленную вряд ли получится найти.
А по характеристикам МГ тема есть,там таблица была с некоторыми головками,в т.ч. и для кассетников.

нужно поискать темку

Вот под эти параметры и стоит подбирать головку
Только головок с такой низкой индуктивностью практически не делают...

lexxann писал(а): ↑

18 авг 2021, 13:16

то есть если я поставлю к примеру 3Д24.212 или 3Д24.042 они подойдут

3Д24.042 должна подойти, но настраивать магнитофон полностью всё равно придётся.

Serjio, Спасибо огромное! Чтож, придется потрудиться.

пока не разбирал. фото только такие, вечером не очень получились

lexxann писал(а): ↑

19 авг 2021, 05:43

lexxann, отлично!Спасибо!Красавец! .
Уже 25 транзисторов на крышке,со счётчиком,цена 335руб. видимо с АС и на заднике указали,что это Вильма.
Под крышку очень любопытно заглянуть.

Вот по головкам в журнале Радио

3Д24.051 вроде штатно ставилась - https://magnetofon.ru/mechanics/magneti ... 4-051.html

bluezmoon, спасибо ха таблицу! Внутренности обязательно сфотаю, как только руки доберутся. Надеюсь скоро!

lapa писал(а): ↑

19 авг 2021, 09:54

3Д24.051 вроде штатно ставилась...

Если только на поздние.Везде в справочниках указана 3Д24Н1.

lapa писал(а): ↑

19 авг 2021, 09:54

3Д24.051 вроде штатно ставилась

Да я уже писал про это ещё на прошлой странице. Это единственная головка, которая подходит по всем параметрам к той что указана в справочниках. Но её тоже найти практически не возможно.
Зато встречается вот такой переходной вариант:
