Спектр 301.

[Nikita Metalhead]

Здравствуйте форумчане, у кого есть или была цветомузыка Спектр-301?

В интернете есть только схема, инструкцию не нашел. У кого есть инструкция, сделайте пожалуйста скан, можно и телефоном, лишь бы было читаемо. Интересует вес и габариты основного блока и фонарей. Какие лампочки стоят в фонарях? Она работает автономно как например светодинамическое устройство "Гамма"? Или работает только от музыки как к примеру "Электроника ЦМ46"

С "Гаммой" я разобрался потому что она продавалась с инструкцией, с "Электроникой ЦМ46" выручила инструкция с сайта, а вот с "Спектром" никак, инструкции в сети нет. Завтра друг забирает такую цму, для меня, в рабочем состоянии, но у продавца инструкции нет тоже, только фото и пишет что все в рабочем состоянии. Я конечно рад что покупаю её, давняя мечта, но хотелось бы найти инструкцию и информацию. Читал что у этой цму много всяких возможностей, а какие именно? Именно Спектр 301 - это ещё и ностальгия, я точно такую цму видел на дискотеке в 1990 с белыми корпусами фонарей.

[Muller]

У меня не было, вернее было трупом на прошлой работе, я туда закрутил обычные 220в 60вт лампы накаливания и отремонтировал схему. Управляется тиристорами от выпрямленного напряжения сети. Вродебы сзади на прожекторах мощность отштампована или написана. Пару раз с тамошними бабищами знатно поплясали ввечеру.
Работает только от музыки, есть "фоновый канал" - т.е. подсветка, которая всегда\ горит в тишине, вродебы красный, самый НЧ который. Сколько весит - не помню, немного.

[weritex145]

И я купил такую недавно. Ещё не включал.
И тоже ищу инструкцию.
Первое, что хотел узнать, так это мощность ламп.
Сзади на прожекторах не указана.
По схеме, там любая. И тиристоры и диоды большие токи должны держать.
Только, будут гореть корпуса прожекторов, если больше 100 Ватт. Так думаю.
60 Ватт оптимально, наверно.

[Muller]

Там внутри были лампы на 60 горелые. Я поставил аналогичные, но не факт что до меня туда их кто то не вколхозил. Тиристоры и их управление были живые, а вот в зауковом тракте мелкие транзючки посередине нифига не работали, хотя китай тестер утверждал, что они живые и настоящие... Вообще мне понравилась эта модель, если бы сейчас попалась - взял бы.

[weritex145]

Сегодня мне прислали 5 фоток страниц инструкции. Качество не очень, но что-то можно прочитать.
Обещают все сфотать - 24 страницы.
Буду раздавать желающим.

[Alexaund]

24 страницы

Это что ж там понаписали-то? Интерестно даже..

[Dehkonboy]

24 страницы

Это что ж там понаписали-то? Интерестно даже..

Это для особо одаренных, кому 5 страниц недостаточно.
Там циклично повторяются эти 5 страниц, надеются, что на пятый раз наконец дойдет до "потребителя", что к чему

[weritex145]

Dehkonboy, вы местный петросян. Очень веселите. Продолжайте. До степанеко сможете дорасти.
Это прикольно.

[Deni]

Буду раздавать желающим.

Не откажусь. А то у меня есть эта ЦМУ, и даже признаки жизни уже подает, но не совсем внятно (потихоньку восстанавливаю, урывками, при наличии свободного времени на работе). А схема в этой инструкции прилагается? У моей схема явно отличается от интернетной.

[weritex145]

Я постараюсь снять всё. но пока только жду. Люди порядочные. Но всё может случится.

[Dehkonboy]

Обещалкин всегда чего-то ждёт. Никаких своих собственных измерений и пруфов не показывал. А щеки хорошо получается раздувать, этого не отнимешь

[weritex145]

Да что ты сегодня такой возбуждённый!
Иди уже таблеточку прими и успокойся.
Не твоё это - смирись.

[Dehkonboy]

Что я весёлый такой? Дык распотешил ты меня, любезный

[weritex145]

На фриков не обращаем внимания. Они тут гадят почти в каждой теме.
С полным сканом инструкции не сложилось. Не все люди сегодня идут на встречу.
Я сделал выдержки из доступного. Тут, в принципе, всё важное есть.
-------------------
4. Краткое описание установки
4.2 Установка рассчитана на совместную работу с магнитофоном,
электрофоном, приёмником, трансляционной линией и
электромузыкальными инструментами.
4.3 Основные технические данные
4.3.1 Количество цветовых каналов 4
4.3.2 Границы диапазонов частот цветовых каналов, Гц:
-красного
нижняя, не более 20
верхняя 350+-(? 10...)
- жёлтого
нижняя 150+-50
верхняя 1400+-(? 70...)
- зелёного
нижняя 500+-(?2...)
- синего
нижняя (?...)
верхняя, не менее 20000
4.3.3 Чувствительность, мВ, не хуже:
- по входу приёмник 10
- по входу электрофон 150
- по входу трансл.линия 10000
4.3.4 Время непрерывной работы, ч 8
4.3.5 Напряжение питания, В 220+-22 частотой (50+-1) Гц
4.3.6 Потребляемая мощность, В*А, не более:
- установка с экраном 500
- установка с комплектом прожекторов 450
4.3.7 Мощность подключаемых прожекторов
по каждому цветовому каналу, В*А, не более 100
4.3.10 Максимально допустимое входное напряжение
от звуковоспроизводящих устройств, мВ, не более:
- по входу приёмник 250
- по входу электрофон 50
- по входу трансл.линия 30000
5. Подготовка установки и работа
5.5 Пользуясь ручками регулировки фона и кнопкой ФОН, на лицевой панели блока управления
установить начальную подсветку экрана.
При этом следует иметь ввиду, что если кнопка ФОН не нажата,
то с появлением музыкального сигнала яркость фонового свечения экрана уменьшится.
При нажатом положении кнопки ФОН и воздействии музыкального сигнала свечение
экрана будет изменяться от установленного начального до максимального.
5.6 Включите аппараты, являющиеся источниками музыкальных сигналов в соответствии с указаниями
руководства по эксплуатации этих аппаратов.
5.7 Нажмите на кнопку приёмник, электрофон или трансл.линия соответственно подключению
используемого входного разъёма блока управления.
Пользуясь ручкой общей регулировки чувствительности и ручками регулировки
чувствительности каналов, ручками регулировки фона каналов и кнопкой ФОН
управления фоном на лицевой панели блока управления, добейтесь наибольшего
эффекта цветового сопровождения музыкальной программы на экране.

[weritex145]

По схеме.
В плохом качестве прислали. С виду похожа на тут что есть в сети.
Если надо кому, обращайтесь.

[владлен]

Читал что у этой цму много всяких возможностей

какие интересно у этого устройства возможности? Пироги могла выпекать?
Была в собственности, закуплена в 1985 году в г. Минск ( с дуру, сожалел потом, затем продал, продал без инструкции). Где то инструкция и схема в родительском доме валялась, если не выбросили, может найду (не обещаю) Обычная мигалка. Схема довольно навороченная, тиристоры с ФИУ,импульсные трансы МИТ4 в развязке, есть реальное управление яркостью, но корявое, компрессор работал так себе. В общем , эффекта чудодейственного не наблюдалось - простой самопал работал примерно так же и на девчонок на пьянке или дискотеке производил впечатление то же самое.

В плохом качестве прислали. С виду похожа на тут что есть в сети

В инструкции читать нечего , там машинописный трудночитаемый текст был с большим междустрочным интервалом, (почему то запомнилось), на бумаге, в которую в СССР колбасу заворачивали. Схема то же на какой то серо-рыжей портянке была, как будто от руки нарисована.

Пользуясь ручкой общей регулировки чувствительности и ручками регулировки
чувствительности каналов, ручками регулировки фона каналов и кнопкой ФОН
управления фоном на лицевой панели блока управления, добейтесь наибольшего
эффекта цветового сопровождения музыкальной программы на экране.

- собственно, это вся полезная информация об устройстве из инструкции. Масса была килограмм 9 (она на металлическом шасси и металлический кожух наверное из металла 1мм толщиной) , плюс 4 идиотской конструкции фонаря примерно по 1 кг

[Muller]

Фонари и правду идиотские... 4 пародии на театральные софиты с одним каплевидным отверстием для повешенья на гвоздик за жопу... на стене выглядят нелепо, особенно когда несколько их рядом вешаешь, а шнуры короткие... правда вилки стандартные сетевые, видимо предполагалось, что пользователь самостоятельно догадается использовать удлиннители. Имхо я бы эти фонари по углам комнаты бы и не повесил, а расставил на маленьких полках, тогда было бы кошерно - и не выглядело бы нелепо, и эффект цветомузыкальный был бы наиболее ярко выражен.

[Deni]

Схема довольно навороченная

Та, которая гуляет по сети - с двумя корпусами ЛА3 в плате с выпрямителями и МИТ. В моей же - ЛА3 аж четыре штуки и еще ЛА7 две. То бишь - совсем другая схема. Видимо поздний (или наоборот - ранний?) вариант, более навороченный, но зачем? Загадка. Схему с платы не срисовывал. Плата фильтров по прикидке почти совпадает с "базовой", но "не стреляет" нумерация элементов.
Да, и еще отличия от "базового" варианта: в индикации "сеть" не неонка, а СМН, причем по всем признакам - все заводское (почему-то была дохлая, заменил). Индикация каналов на "морде" не в виде четырех "подфарников", а "коробок" с рамкой, в которую набраны стеклянные трубочки миллиметра по три в диаметре (признаки самопальщины не наблюдаются), причем в два слоя перпендикулярно относительно друг друга. В результате - красный лупит сильно, синий не видно ваще. Есть желание переколхозить на светодиоды, но там придется "огород огродить", бо напруга на лампочки хитровымудренная для светодиодов.
По возможности фото залью.
weritex145, спасибо за инфу из инструкции.

[Deni]

По возможности фото залью.

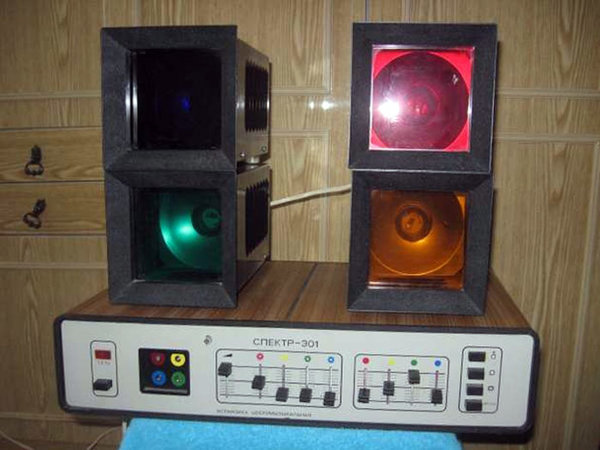

Сфотал. Эл-литы уже поменяны, кроме банок в БП, но они в норме. Еще кое-какие "косяки" устранены. Пока так (времени на нее совсем мало):

Как-то не вяжется с интернетной схемой по количеству ЛАшек:

[weritex145]

Deni, похоже, что мне дали вашу схему.

[weritex145]

Могу выслать на почту всё что есть, если надо.

[Deni]

Могу выслать на почту всё что есть, если надо.

Надо, в ЛС.

[weritex145]

Deni, проблемы с почтой.
Забирайте по ссылке https://fex.net/ru/s/z9ztrrc

[weritex145]

Я понял, что за траблы. У вас же инет весь в блокировках.
Кстати, может, и ссылка не откроется.

[владлен]

Та, которая гуляет по сети - с двумя корпусами ЛА3 в плате с выпрямителями и МИТ

да, такой вариант у меня и был.

Индикация каналов на "морде" не в виде четырех "подфарников", а "коробок" с рамкой, в которую набраны стеклянные трубочки миллиметра по три в диаметре

все таки сильно самопал напоминает , хотя по схеме - таки да - лампы накаливания
В первой версии 4 неонки были

[Deni]

Забирайте по ссылке

Забрал, ИМХО то что нужно. Спасибо.

все таки сильно самопал напоминает , хотя по схеме - таки да - лампы накаливания

Признаков самопаливания не обнаружил. Обратите внимание на коробок (полностью "коррелирует" с остальным металлом) и где установлены лампочки типа СМ-28-0,5. Да и рамка черная - литая, трубочки прижаты к рамке накладкой (на фото видно, выступающая промеж коробком и рамкой), по-заводски вырубленной из того же металла:

[владлен]

все таки сильно самопал напоминает , хотя по схеме - таки да - лампы накаливания

Признаков самопаливания не обнаружил. Обратите внимание на коробок (полностью "коррелирует" с остальным металлом) и где установлены лампочки типа СМ-28-0,5.

Да, действительно - основательно сделано. Стоило ли так заморачиваться ради контрольного экрана, неужто из матового оргстекла нельзя было сделать, Вообще в этом изделии много избыточного в плане конструктивного исполнения, а результат так себе.

P/S ИМХО Лучше бы они не в корпус вбухали полпуда металла, а тиристоры на нормальные радиаторы поставили и диодный мост ,а еще лучше без моста - два тиристора на канал (у МИТ4 и обмотки как раз на два) и монтаж силовых цепей не проводком 0,3мм кв, что бы хотя бы можно было по ватт 500 на канал грузить, а не по 100ватт (столько наворочено ради жалких четырех ламп по 100Вт - бытовые потребители в СССР были до 1.25кВт в те годы, а может уже и более) -
возможно ТОГДА этот спектр301 имел бы спрос на всяких дискотеках, в клубах и домах культуры, (в ВУЗах , школах и детсадах ) - а так стоял в магазинах никому не нужный. (Домой оно ка кто не очень нужно).
Сам лично делал ЦМУ "на заказ" корешам - основной пункт ТЗ -- два киловатта на канал. Ибо в магазинах такого не было из бытовухи. А для дискотеки в техникум профессиональное световое оборудование не нужно было. В общем - плановая экономика
