tda7294 - сила, качество и вещь!

все тоже самое могу сказать про 93ю Энное количество усилителей переделывал на эти микросхемы... по началу для эксперимента пробовал и те и те, 93я лучше однозначно, имхо.
В одной из сонь (усил.) питание на нее шло 100! вольт эссно стабилизировано и с принудительным охлаждением, так вот лет этак 12 трудится верой и правдой.
У других правда напруга была поменьше.
И вот мой гаражный онки тож уже года 4 трудится день в день...


Так что я только за 93ю!
А вам просто наверное какой то левак продали

[Murmul]

Phlanger
Спасибо за подсказку. Да, ёмкости стоят кетайские в грязно-жёлтой заливке. Я на выходных изучу повнимательнее.
Я думая вы про звон писали - это только вч возбуждения касалось.
3гд-32 нашёл только один пока Дифсит однако.

[Murmul]

Это у меня такие платы. Здесь стоит и выпрямитель. Я подключал через БП Одиссея. Мосты могу выкинуть сплат и электролиты большие 1000 мкФ уменьшить, как шито и дате. Непонятно, зачем кетаицы переделывают стандартную плату, которая в описании прилагается.

[Murmul]

[Murmul]

Phlanger
Менять многослойные на просто керамические?

[Samodelkin]

Непонятно, зачем кетаицы переделывают стандартную плату, которая в описании прилагается.

Работаю с китайцами почти 5 лет.
Некоторые их действия - необЪяснимы!
Примите это как данность.
Китайская цивилизация насчитывает более 5 тысяч лет,
так что имеют право на странности в поведении.

[Murmul]

У кого проблемы с низкочастотным (100) фоном были с tda 7293?

...и входная ёмкость от китайцев стояла керамика. Не надо

...а то одно слово знают - "кондюцятиры", "кондюцятиры"... закосы с перекосами...

Так вы же писали, что именно керамика надо. Или имели ввиду, что советской заменить?

[Вит]

Murmul так вы для питания своих плат используете переменку с трансформатора? Или питаете "одиссеевской" постоянкой в обход диодного моста на платах?

[Murmul]

Вит
В обход диодного моста. Одиссеевской постоянкой. А как считаете лучше?

[Murmul]

так что, диодный мост может как-то влиять, если в обход него подключиться?

[Alexaund]

Нет. Опять же, у Одиссея фильтр побрутальнее будет.

[Вит]

так что, диодный мост может как-то влиять, если в обход него подключиться?

Нет.
Murmul начните с начала. С блока питания одиссея. Проверьте диоды, конденсаторы. Померяйте напряжение (под нагрузкой и без).

[Murmul]

Phlanger

Вот такой звон у вас был?
Это на выходе.

[Murmul]

Неоновая лампочка не даёт наводок? Хотя по питанию линия ровная.

[Murmul]

По tda 7293.
В цепочке тов. Буше кетайцы поставили сопротивление 9 Ом. По шитодате - 3. Где правда?
Кроме того, эти кетайцы зачем-то между 2 и 3 ногами повесили керамический конденсатор. Зачем? Это между прямым и инвертирующим входами...

[Samodelkin]

кондёр - защита мксх по входу.
Кстати, при совсем "непонятно-неустранимом" возбуде для ОУ
иногда рекомендуют между входами резистор поставить.....10 Om (!)

[Murmul]

Samodelkin
А в Буше почему они увеличили сопротивление в 3 раза? Или это не существенно?

[Samodelkin]

У Алдошиной и Шкритека есть расчёт цепочки Цобеля.
Почитайте.
"Оно" больше зависит от нагрузки (акустики), чем от самого УНЧа.
Китайцам сильно доверять нельзя.

[Murmul]

Ничего не выходит. Керамику по питанию перевесил прямо на электролиты. Но жужжит ..... Менял конденсатор в цепи Буше. Без разницы. Может резистор уменьшить? Без цепи тоже жужжит.
Где там тов. Планжер? Что подскажет?

[Phlanger]

у меня возбуд был совершенно не такой

повесили керамический конденсатор. Зачем? Это между прямым и инвертирующим входами...

это называется "коррекцыя методом битья по йайцам". У Горовитца и Хилла штоле... когда ничто другое уже не помогает
1) с электротехнической точки зрения оно операционник
2) по шитодате оно работает, т.е. является устойчивым, в узком диапазоне значений коэффициента усиления, что-то вокруг 30 дБ. Узкоглазые могли чтонть накосячить с резисторами, оный коэффициент усиления задающщими.

...с нагрузкой, без нагрузки, с сигналом, без сигнала... что там за керамика с электролитами у ей на ногах - тоже... не всегда понятно. Чтонть параллельно повесить не грех, для проверки.

[Murmul]

Phlanger
Повесил советско-российские конденсаторы, взамен кетая.
Осциллограмма здесь выше в постах моих есть.
Резисторы имеете ввиду r1. r2. r3 по шитодате?
Жужжит с сигналом и без, с нагрузкой и без неё. Единственное, не закорачивал вход.
Не, ну обидно, у всех работает жеж.
Правильно я понял, что надо проверить резисторы на соответствие нужным по схеме?
А те цепи, что стандбай и сллип заземляют, могут влиять? На моей плате ещё диод стоит, но это цепь может быть по инструкции официальной.

[Murmul]

[quote="Murmul"]Phlanger

не так у вас было на выходе?

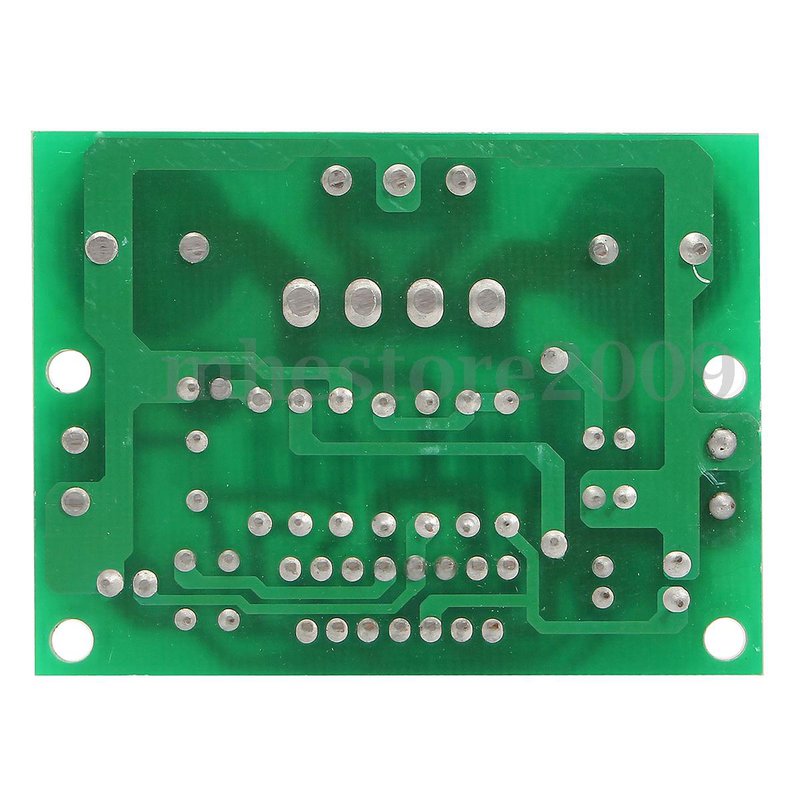

Такая плата.
Диодный мост не может давать помехи? Я подключил питание в обход его, от БП Одиссея.

[FAI4]

Мы точно "Одиссей-001" обсуждаем?

[Murmul]

FAI4
да, это для Одиссея модернизация.
А по теме обсуждения есть предложения, как быть?

[FAI4]

FAI4
да, это для Одиссея модернизация.
А по теме обсуждения есть предложения, как быть?

- а что остается от Одиссея, после того как вытащили его мощник и выходные транзисторы до кучи - ?

Извините, но это уже получается фигня.
У меня на было БП, да и корпус мне влом конструировать,
потому я как бы "модернизирую" Одиссей

[Murmul]

FAI4
Дык а у меня тоже Одиссей был не совсем чтобы с выходником хорошим. Радиаторы сохранил. Внешний вид...
А, у меня же Одиссей-002.

[la59]

Phlanger

не так у вас было на выходе?

Как на телевизоре осциллограмма... с выхода радиоканала (таблица цветных полос). Может у вас телек рядом работает или генератор телевизионный включён и наводку даёт (хотя самогон лутчи )

[Murmul]

la59
Нету рядом генератора, увы. Наводка и не на водку

[Murmul]

А может ли управление режимом станд-бай или муте мутить воду?

[la59]

А может ли управление режимом станд-бай или муте мутить воду?

Дык отключить всё и комп совсем и посмотреть .Или в другой комнате (доме)проверить. Может и не причём усилитель .Ведь когда он был в ходу ни о каких массовых ИБП и речи не было . ...

[Murmul]

la59
Да нету рядом компа. На даче так же, как и дома. А, так у меня же tda 7293 на выходе стоят. Они и жужжат. Я про их проблемы. Да, они к БП Одиссея подключены.

[SolaR]

А где пост фланжера про динамики и мониторы полочные?

[Murmul]

SolaR
В похожей теме про 002 кажется.

[Murmul]

SolaR
А сам Планжер???????

[SolaR]

а то ж
Хотел перечитать лонгрид на тему звучащих полочников.
Прямо черновик какой-то

[Murmul]

SolaR
Его нету на сайте..... Очень жаль. Один их профи. Неприятно это очень.

[SHURIKS]

Murmul Может микросхемы левые ,мне попадались несколько 7293 взрывались сразу ,вместо них ставлю 7294 работают без проблем ,найдите оригинальный даташит и сравните с китайской платой ,возможно будет понятно в чём дело ,у меня много самоделок с 7294 работает без цепи Цобеля на выходе и ни каких проблем.

[Murmul]

SHURIKS
Отличие платы в муте и стандбай, но они тоже из даташита, там в приложении с диодом подключение есть. А вы как муте сделали, как на первой схеме даташита?

[SHURIKS]

Murmul Собирал по этой схеме и плате из книжки всё работает без проблем ,кстати на Вашей китайской плате разводка земли неправильная.

[decoder]

надо попробовать по питанию поставить банки тыщь по 10-20 и без входного сигнала отключить усь от сети! секунд 5-10 усилитель будет от кондёров запитан и в это время нужно послушать не пропал ли фон!!! бывает что проблема в сетевом трансформаторе ( вероятно витковое небольшое ). в вегах 122 встречается такой дефект особенно в магнитофонах и греются там они сильно. иногда помогает шунтирование выходных обмоток плёнкой 0.1-0.47 мкф да и синусоида на выходе транса с обрезанными верхами...явное насыщение железа

[Murmul]

SHURIKS
А где землю разорвать? То что кетайцы мгли не так как надо это я понял...
decoder
По питанию 10000 стоят+на платах 2200. Вообще транс жжужит, но не греется.
О ! Синусоида обрезана!!! Я думал это мой кетайский Хантек! И чо деать тепереча? Как яго размагнитить?

[decoder]

тяпереча для чистоты экспиремента подципляем усилятель от другова трансформатора с подходящими напругами и делаем выводы и ещё как вариант снизить латром входное сетевое напряжение ! в российских хатах по новому стандарту повысили напругу...у меня аж 242 вольта и если учитывать что раньше иногда экономили на меди в трансах то.......от чего вы думаете веговские умельцы свои трансы пеленали в пермаллой как младенцев ?

[Murmul]

decoder
Без елеКтричества не жужжить. У нас белорусские 220В -225 и около того. Нашёл транс от Орели 101, думаю подойдёт?
А от чего транс уходит в насыщение, ежели по словам прошлого владельца, Одиссей стоял в гараже? Хотя верить этому нельзя?
ЗЫ
Вот зачем тов. Планжера стёрли с сайта. Обидно прям?
Я вам никак не могу + поставить, система не даёт. Не понятно...

[SHURIKS]

Murmul Нужно сделать вот так ,может помочь ,перерезать дорожки и соединить проводками.

[decoder]

этот беспредел с Фленжером и меня возмутил...может и со мной скоро на других форумах повстречаемся ....FAI4 тут осиротеет без меня бедняга

[Murmul]

decoder
Подойдёт ли вместо родного трансформатор от Орели-101? Я за мощностью не гонюсь.
Сегодня подцепил к Одиссею транс от Орели. Вроде не жужжит ничего.... Ещё раз проверю. Что-то не верится более того осциллограмма сегодня без обрезанных верхушек у родного транса..... Правда без нагрузки.
Получается родной выкидать?

[Murmul]

SHURIKS
Спасибо за совет!

[decoder]

Murmul про орель-101 ничего сказать пока не могу но хотел бы посмотреть фотку транса в твоём усилителе!

[FAI4]

У Орели транс совсем слабый - это для усилителя по 5 Вт на канал, не больше

[Murmul]

decoder
Эх, всё равно жужжит... значит дело в самих платах. Разбираемся дальше.
Фото сделаю.
