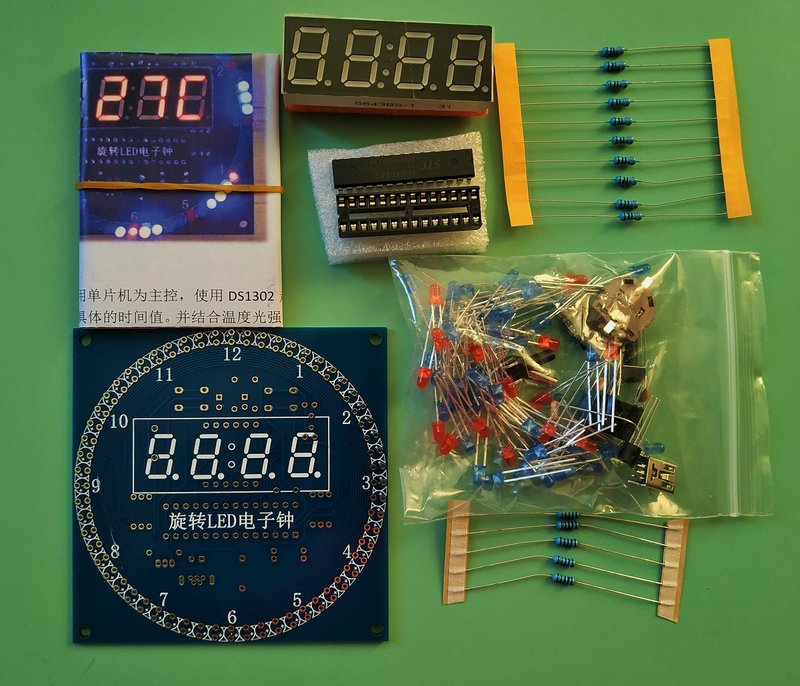

Собрал сегодня симпатичные часики. Точность пока в норме, а температуру занижает на 2 градуса.


Схема




Камера смартфона искажает цвета и контраст, в реале смотрятся весьма эффектно.

Датчик температуры какой, аналоговый LM35, или цифровой DS18B20?

twoporylyj писал(а): ↑

27 апр 2024, 20:38

Датчик температуры какой, аналоговый LM35, или цифровой DS18B20?

Черная бусинка с булавочную головку- термистор NTC-MF52AT, 10 кОм.

Тогда попробовать приделать подстроечный резистор? Раз занижает, значит, параллельно термистору, по логике.

twoporylyj писал(а): ↑

27 апр 2024, 20:51

Тогда попробовать приделать подстроечный резистор? Раз занижает, значит, параллельно термистору, по логике.

Может лучше купить несколько и подобрать. Ладно, пусть поработает, видно будет.

Можно и так, эти термисторы и отдельно продают.

twoporylyj, да, полно на Али, заказал.

Я собрал в корпусе будильника

игорь963, симпатичный ретростиль!
Смотрю БП внутри? Интересно какие на ваших функции? Со своими не до конца понял. По порядку настройки идут минут-часы, потом похоже будильник минут-часы, затем загораются все четыре нуля, затем четыре единицы и выход в основной режим. Будильник не работает, так же не ясно что за нули и единицы.

Мы с ребёнком собирали подобный по составу компонентов набор.



Таймер и контроллер ровно такие же.
Коррекция показания температуры выполняется через меню, посредством указания реальной температуры.

Перевод с китайского:
"7. Коррекция температуры, настройка даты и недели.
Нажмите кнопку «+», она покажет температуру. Нажмите функциональную кнопку, чтобы скорректировать температуру, и нажмите кнопку «+», чтобы подтвердить и скорректировать температуру".

Если в прошивке такая возможность не предусмотрена можно установить построечный резистор в делитель датчика температуры.

svk часы такие же как у вас . По порядку настройки идут минут-часы, потом будильник минут-часы, затем загораются все четыре нуля это вкл, четыре единицы это выкл, затем ночной режим , на лицевой стороне фотосопротивление тут просто вкл и выкл. Ночной режим снижает яркость но не сильно. Корпус мне нравиться наличием круглого выпуклого стекла (а не пластика). Блок питания от телефона .

-serg-, спасибо. У меня самый ущербный вариант, потому нет регулировок По мне не было бы температуры, даже лучше. Выписал десяток термисторов, подберу по разбросу.

игорь963 писал(а): ↑

28 апр 2024, 16:39

затем загораются все четыре нуля это вкл, четыре единицы это выкл, затем ночной режим

Спасибо, теперь понятно почему нули и единицы повторяются два раза.

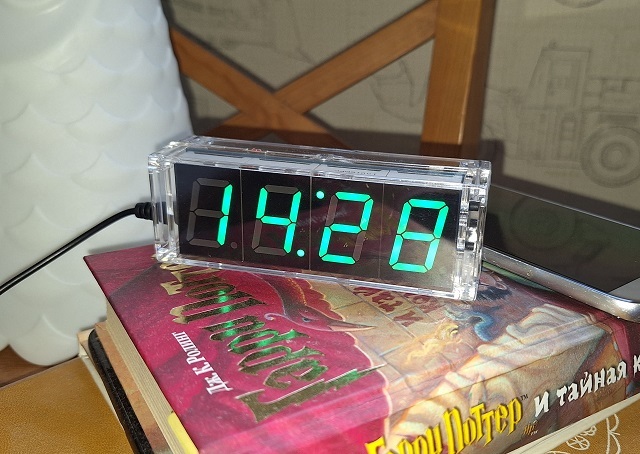

svk, уютненькие часы, на видео видно мерцание, это из-за БП?

dicx писал(а): ↑

28 апр 2024, 21:18

svk, на видео видно мерцание, это из-за БП?

На глаз абсолютно нет мерцания. На видео эффект несовпадения частоты кадров камеры и динамической индикации.

игорь963 писал(а): ↑

28 апр 2024, 16:39

затем загораются все четыре нуля это вкл, четыре единицы это выкл, затем ночной режим , на лицевой стороне фотосопротивление тут просто вкл и выкл. Ночной режим снижает яркость но не сильно.

На моих наоборот- единицы это "включено". Причем, устанавливал "ночной режим" при слабом освещении в комнате и при переходе с "0000" на "1111", единички сразу стали заметно темнее. Еще раз спасибо, услышал будильник, увидел ночной режим).

Все правильно 0 выкл 1 вкл ,это я перепутал.

Кварцы-цилиндры теперь какие? Легко залудить ноги без аспирина?

twoporylyj писал(а): ↑

29 апр 2024, 20:32

Кварцы-цилиндры теперь какие? Легко залудить ноги без аспирина?

Вообще без проблем и лудить не надо. Недавно, при пробной сборке тюнера десять кварцев проверил, так к выводам конденсаторов припаивал припоем, что на жале паяльника висел.
