предварительный усилитель на микросхеме К284СС2
Добавлено: 18 фев 2024, 16:07
Схема предварительного усилителя на микросхеме К284СС2 такова ...
Может найдутся желающие сделать такое за компанию.Микросхемы есть. Предварительный усилитель на микросхеме К284СС2 предназначен для усиления сигналов от различных источников программ. Отличительная особенность устройства — возможность частотной коррекции усиливаемого сигнала в отдельных полосах частот.
Усилитель собран на гибридной микросхеме К284СС2 (буквенный индекс может быть любым), состоящей из четырех самостоятельных устройств: истокового и эмиттерного повторителей и двух усилителей — инвертирующего и неинвертирующего с коэффициентами усиления соответственно не менее 3000 и 200.
Основные параметры:
• Номинальный диапазон частот, Гц - 20...35000;
• Номинальное входное напряжение (при выходном напряжении 1 В), мВ - 40 ;
• Максимальное выходное напряжение (при коэффициенте гармоник до 2
, В - 2,5;
• Коэффициент гармоник при частоте I кГц при выходном напряжении 1 В), % - 0,4;
• Пределы регулирования тембра (на частотах 60, 230, 730, 2 350 и 7 300 ГЦ), дБ - ±12;
• Входное сопротивление, мОм - 1;
• Выходное сопротивление, кОм - 3.
Принципиальная схема
Неинвертирующий усилитель (вход — вывод 13, выход — вывод 5) использован на входе устройства, инвертирующий (вход — вывод 11, выход — вывод 6) — на выходе. Пассивный пятиполосный регулятор тембра включен между эмиттерным (выводы 7 и 8) и истоковым (выводы 14 и 1) повторителями. Тембр регулируют переменными резисторами R17 — R21, громкость — переменным резистором R2. Все резисторы должны быть группы В.
Если необходимо, чувствительность усилителя можно регулировать, изменяя отношение сопротивлений резисторов R10 и R11 (коэффициент усиления инвертирующего усилителя К = R11/R10). Требуемую емкость конденсатора С5 в этом случае определяют из соотношения С5 >= 1,6/fнR10. (fн — низшая частота номинального диапазона).
Может найдутся желающие сделать такое за компанию.Микросхемы есть. Предварительный усилитель на микросхеме К284СС2 предназначен для усиления сигналов от различных источников программ. Отличительная особенность устройства — возможность частотной коррекции усиливаемого сигнала в отдельных полосах частот.
Усилитель собран на гибридной микросхеме К284СС2 (буквенный индекс может быть любым), состоящей из четырех самостоятельных устройств: истокового и эмиттерного повторителей и двух усилителей — инвертирующего и неинвертирующего с коэффициентами усиления соответственно не менее 3000 и 200.
Основные параметры:
• Номинальный диапазон частот, Гц - 20...35000;
• Номинальное входное напряжение (при выходном напряжении 1 В), мВ - 40 ;
• Максимальное выходное напряжение (при коэффициенте гармоник до 2
, В - 2,5;• Коэффициент гармоник при частоте I кГц при выходном напряжении 1 В), % - 0,4;
• Пределы регулирования тембра (на частотах 60, 230, 730, 2 350 и 7 300 ГЦ), дБ - ±12;
• Входное сопротивление, мОм - 1;
• Выходное сопротивление, кОм - 3.
Принципиальная схема
Неинвертирующий усилитель (вход — вывод 13, выход — вывод 5) использован на входе устройства, инвертирующий (вход — вывод 11, выход — вывод 6) — на выходе. Пассивный пятиполосный регулятор тембра включен между эмиттерным (выводы 7 и 8) и истоковым (выводы 14 и 1) повторителями. Тембр регулируют переменными резисторами R17 — R21, громкость — переменным резистором R2. Все резисторы должны быть группы В.
Если необходимо, чувствительность усилителя можно регулировать, изменяя отношение сопротивлений резисторов R10 и R11 (коэффициент усиления инвертирующего усилителя К = R11/R10). Требуемую емкость конденсатора С5 в этом случае определяют из соотношения С5 >= 1,6/fнR10. (fн — низшая частота номинального диапазона).

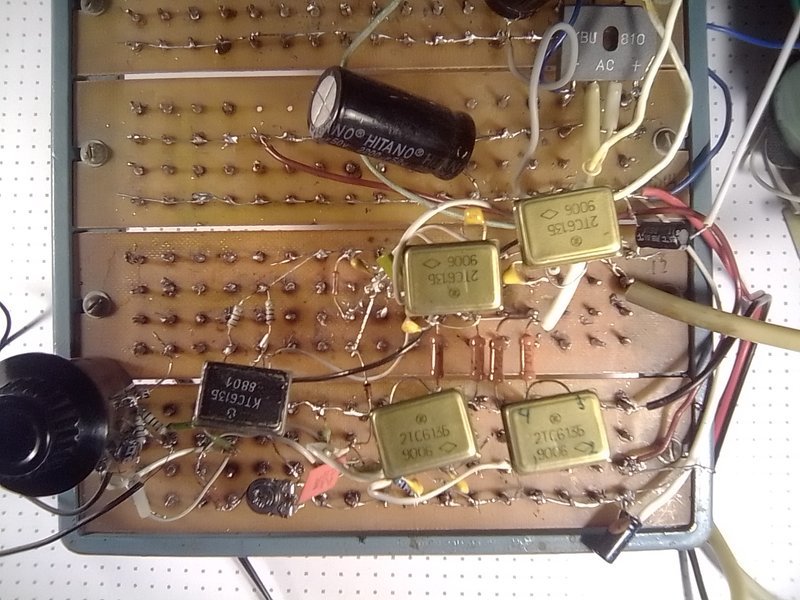

Достаточно аккуратно спилить верхнюю крышку мелкосхемы.
