КПЕ разных типов своими руками!
Добавлено: 29 мар 2023, 20:34

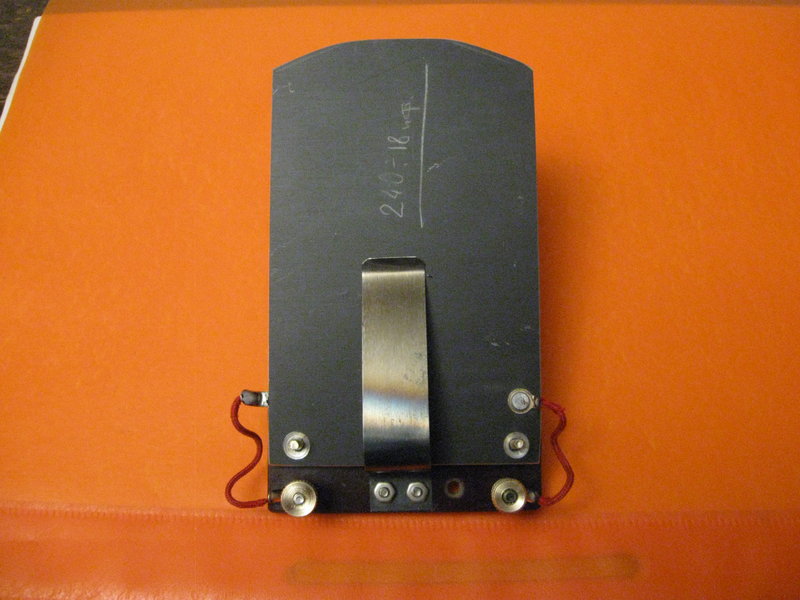

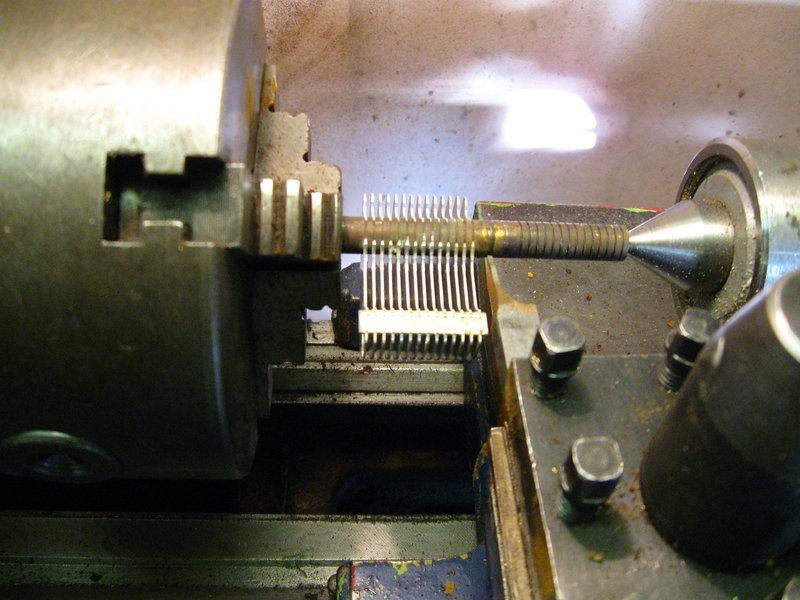

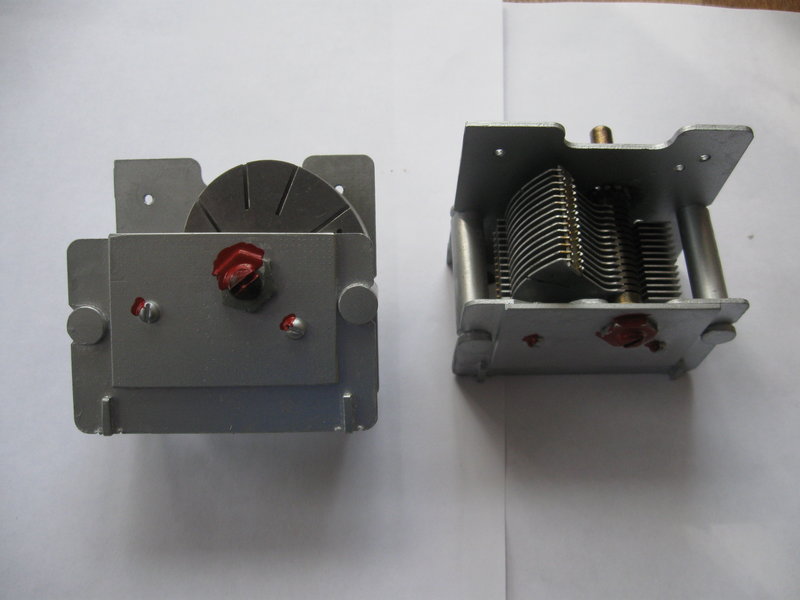

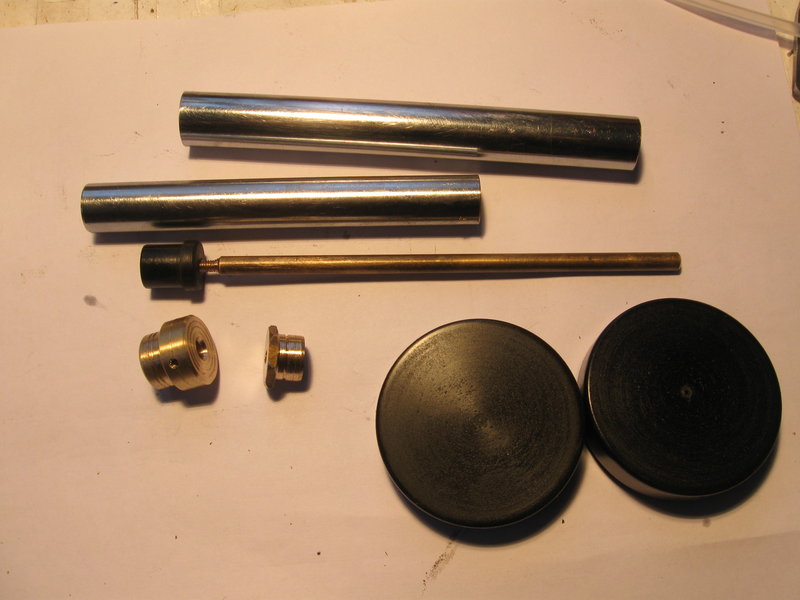

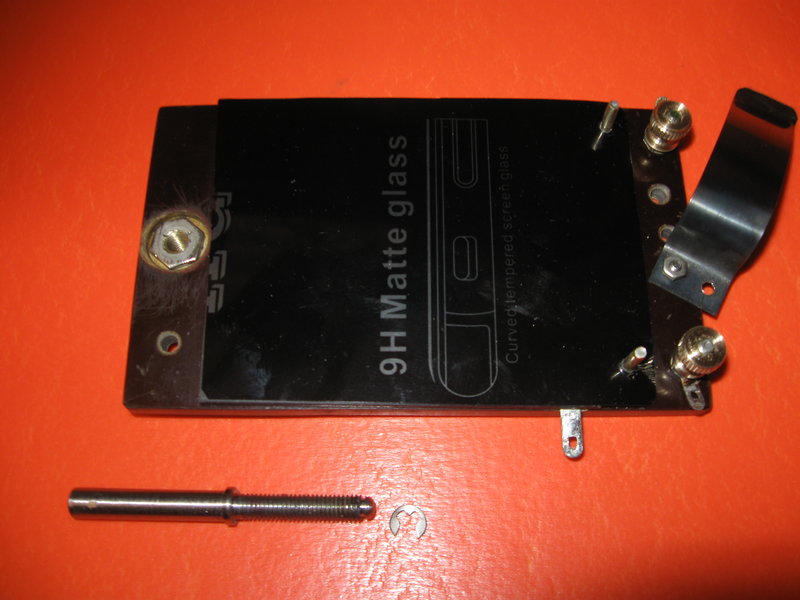

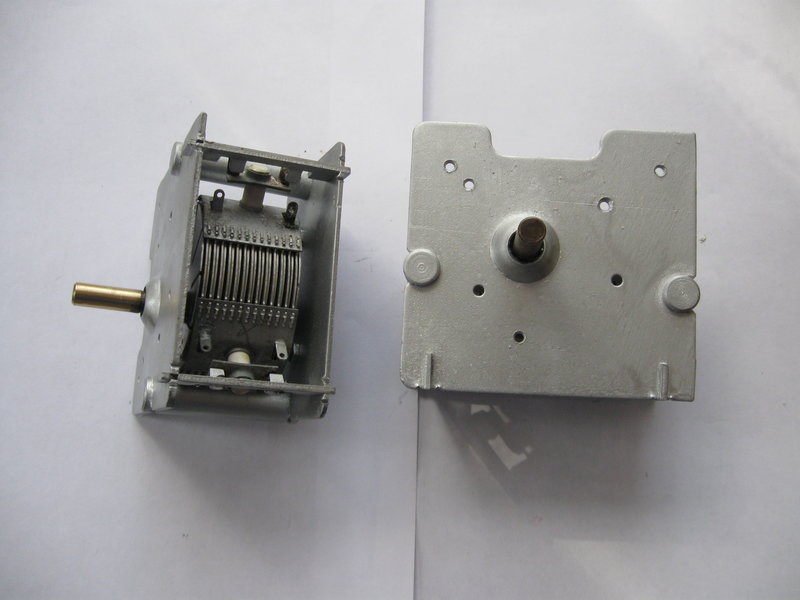

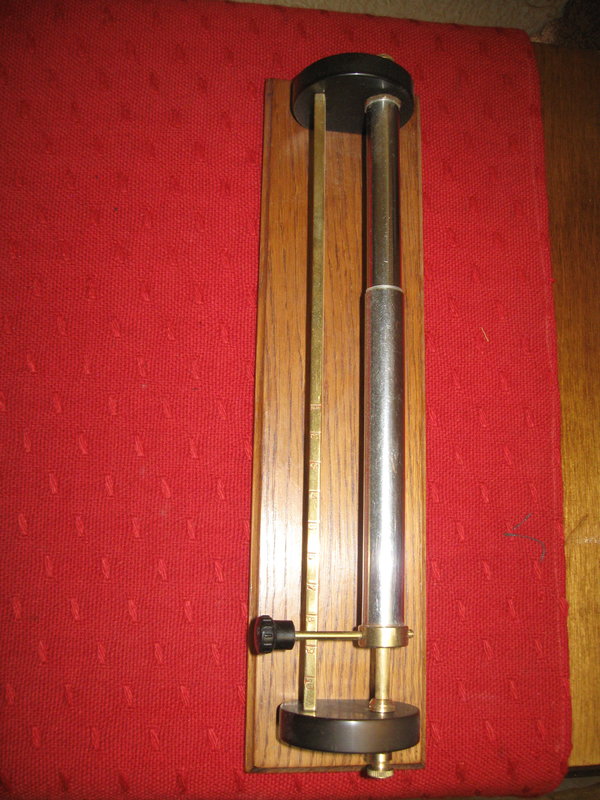

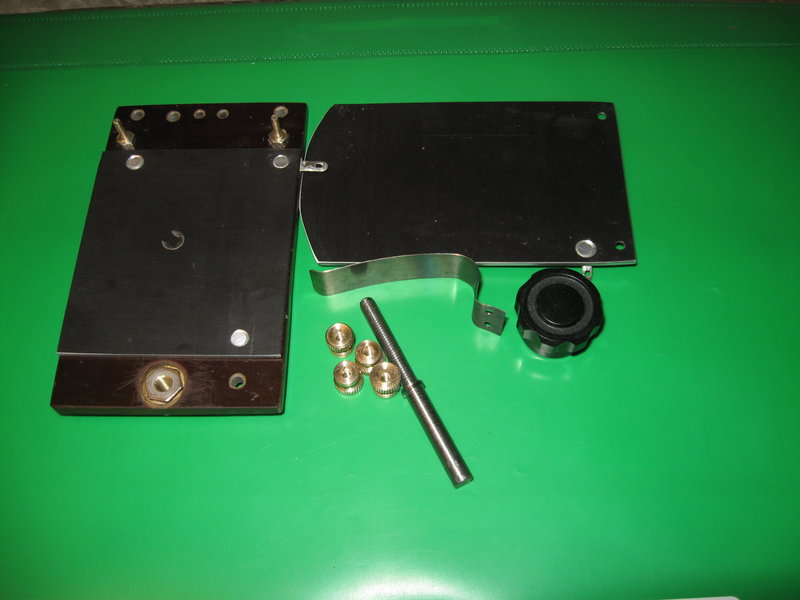

maister

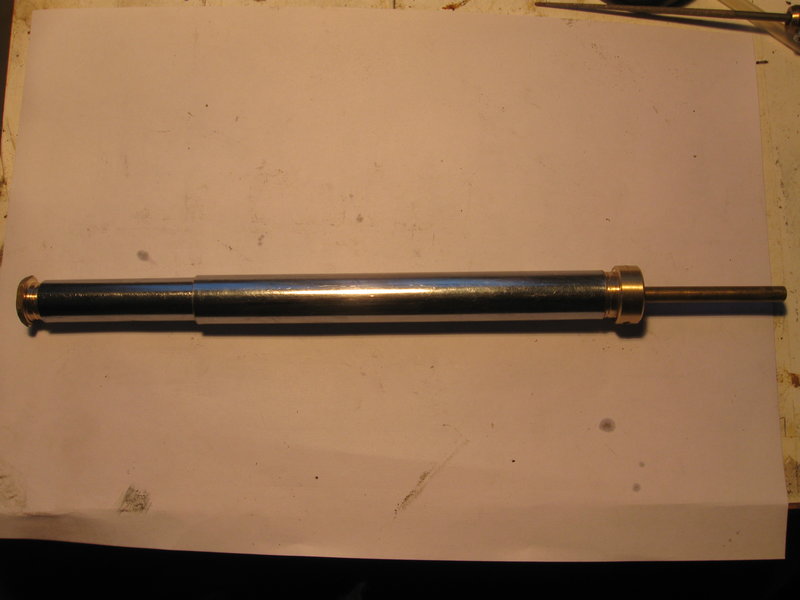

Re: КПЕ разных типов своими руками!
Добавлено: 30 мар 2023, 22:40
gsmart
Я давно такой КПЕ собирал:
gsmart писал(а):Доброго времени суток, может кому пригодится, в своё время, несколько лет назад, читая старую литературу по радиоприёму, мы с ребёнком решили сделать простенький "воздушный" КПЕ.
Конструкцию КПЕ взяли из этой книги:
http://sergeyhry.narod.ru/txt/radiostroj_003.htm

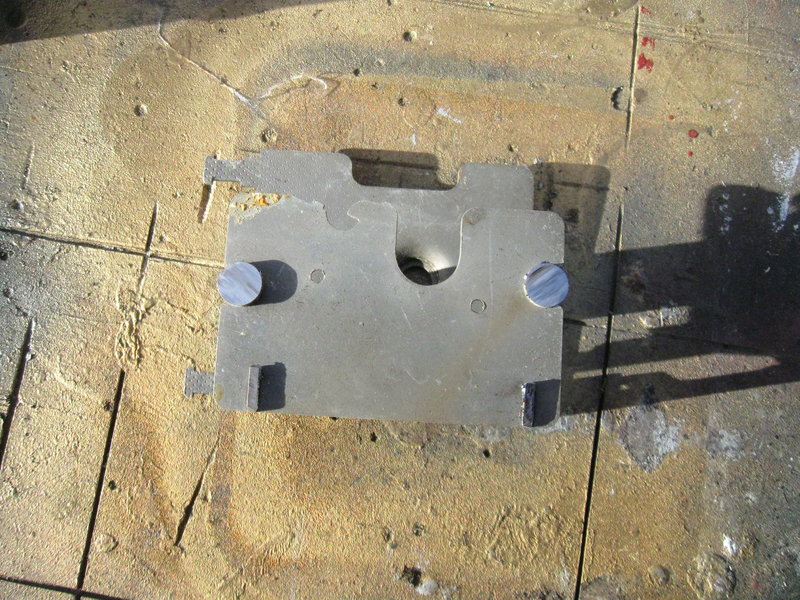

Пластины ротора из алюминия:

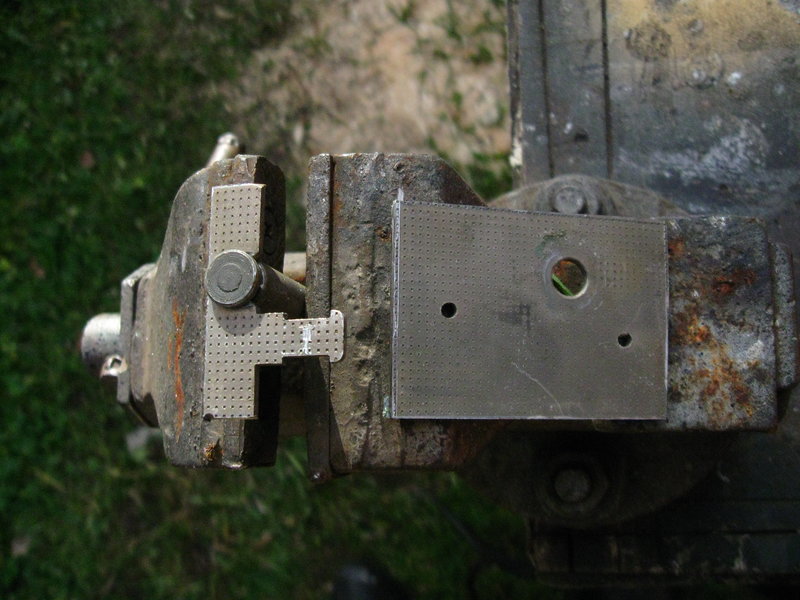

Пластины обрабатывали напильниками и надфилями, зажав их в тиски пакетом:
Вот такой получился ротор в сборе:

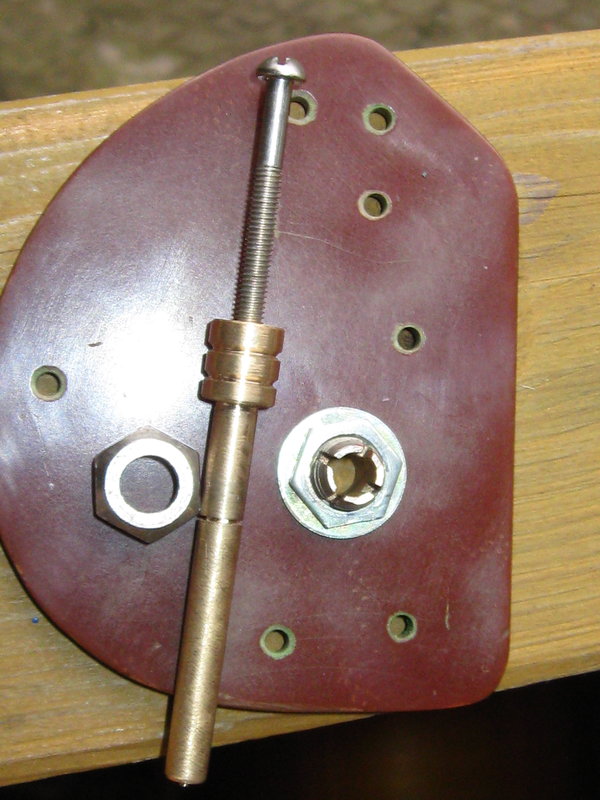

Рама сделана из 6 мм. стеклотекстолита:
Токосъёмник сделан из полоски пужинной бериллиевой бронзы, бронзовой втулки, прижим усилен пружинкой с шайбами:
За счёт пружинки и шайб ротор притормаживается. Ещё был сделан ограничитель хода ротора из втулки с винтиком и двух штифтов
Крепление за нижнюю часть винтиками М2.5:
Ширина 64мм, высота 70мм, длинна (без оси) 64 мм, вот фото для представления размеров:
Конструкция получилась вполне работоспособная, перекрываемая ёмкость вышла примерно 5-350 пф, такой КПЕ можно использовать в детекторном приёмнике или ППУ.
Ну и ребёнка можно занять на выходных, дабы сделал что-то своими руками, получил полезные навыки работы с металлом, и не только.
Re: КПЕ разных типов своими руками!
Добавлено: 30 мар 2023, 23:04
Asmodey

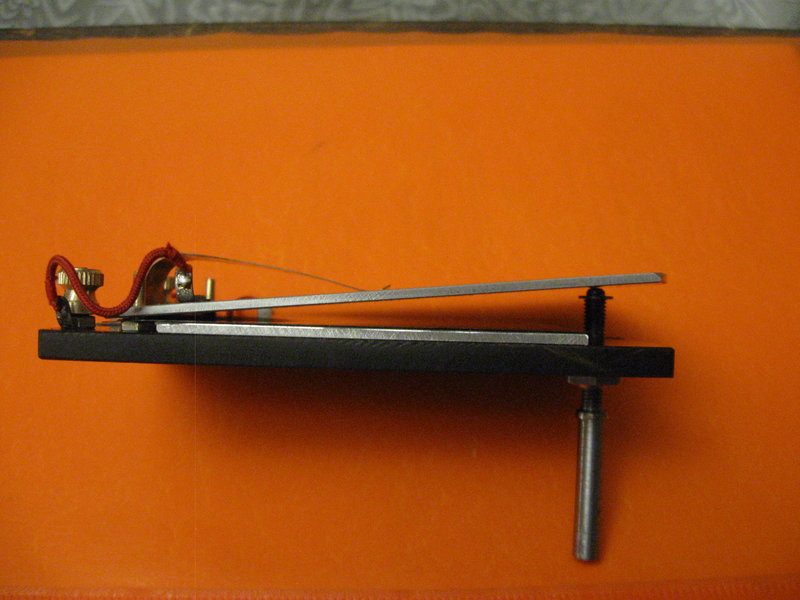

Который на первом фото для детекторного приемника поди?
Re: КПЕ разных типов своими руками!
Добавлено: 31 мар 2023, 20:59
maister
Asmodey писал(а): ↑30 мар 2023, 23:04
Который на первом фото для детекторного приемника поди?
Нет. Этот делал для регенеративного приемника. Есть у меня 3 самодельных регена , вот для 2-х делал...
Re: КПЕ разных типов своими руками!
Добавлено: 31 мар 2023, 21:15
maister
gsmart писал(а): ↑30 мар 2023, 22:40
Я давно такой КПЕ собирал:
gsmart писал(а):Доброго времени суток, может кому пригодится, в своё время, несколько лет назад, читая старую литературу по радиоприёму, мы с ребёнком решили сделать простенький "воздушный" КПЕ.
Конструкцию КПЕ взяли из этой книги:
http://sergeyhry.narod.ru/txt/radiostroj_003.htm
Пластины ротора из алюминия:
Пластины обрабатывали напильниками и надфилями, зажав их в тиски пакетом:
Вот такой получился ротор в сборе:
Рама сделана из 6 мм. стеклотекстолита:
Токосъёмник сделан из полоски пужинной бериллиевой бронзы, бронзовой втулки, прижим усилен пружинкой с шайбами:
За счёт пружинки и шайб ротор притормаживается. Ещё был сделан ограничитель хода ротора из втулки с винтиком и двух штифтов
Крепление за нижнюю часть винтиками М2.5:
Ширина 64мм, высота 70мм, длинна (без оси) 64 мм, вот фото для представления размеров:
Конструкция получилась вполне работоспособная, перекрываемая ёмкость вышла примерно 5-350 пф, такой КПЕ можно использовать в детекторном приёмнике или ППУ.
Ну и ребёнка можно занять на выходных, дабы сделал что-то своими руками, получил полезные навыки работы с металлом, и не только.
Конструкция у Вас получилась отличная!
Я не люблю работать с алюминием,т.к. он мягкий металл и часто не известно какого состава. Поэтому не всегда получается его красиво оксидировать. То темными пятнами идет, то не равномерно темный получается.
С латунью проще - на десяток секунд - в раствор хромпика и прекрасный результат!!!
В 20-е годы по видимому был дешев и распространен листовой цинк. Был очень удивлен при реставрации французского детекторного - КПЕ там был из пластин цинка. Кстати. Несколько лет назад попался рупор от нашего патефона из 30-х годов тоже из листового цинка.
Re: КПЕ разных типов своими руками!
Добавлено: 01 апр 2023, 18:46
Tofiq62
Просто поражаюсь.
Re: КПЕ разных типов своими руками!
Добавлено: 02 апр 2023, 20:10
twoporylyj
Вроде как в марганцево-цинковых элементах до сих пор листовой цинк, а не современная оцинковка. Ну и в типографиях он в прошлом применялся при высокой печати фотографий (цинкография).
Re: КПЕ разных типов своими руками!
Добавлено: 03 апр 2023, 13:38
torneb
maister писал(а): ↑31 мар 2023, 21:15
С латунью проще - на десяток секунд - в раствор хромпика и прекрасный результат!!!
еще бы листы этой латуни достать.В продаже не встречал(
Re: КПЕ разных типов своими руками!
Добавлено: 04 апр 2023, 11:02
vitsserg
torneb писал(а): ↑03 апр 2023, 13:38
еще бы листы этой латуни достать.В продаже не встречал(
Ну, например (есть 0,5 мм и 1,0 мм):
https://radiokladovka.ru/metall.html
Re: КПЕ разных типов своими руками!
Добавлено: 04 апр 2023, 11:37
Wladimir_TS
ЗЫ - а 6Е2П вообще существовала ИРЛ или только в справочниках ?
Как понимаю эта которая 2х канальная ? Аналог Телефункен EMM801.
Re: КПЕ разных типов своими руками!
Добавлено: 04 апр 2023, 11:48
vitsserg
Wladimir_TS писал(а): ↑04 апр 2023, 11:37
ЗЫ - а 6Е2П вообще существовала ИРЛ или только в справочниках ?
Как понимаю эта которая 2х канальная ? Аналог Телефункен EMM801.
Это не по теме, написал ЛС
Re: КПЕ разных типов своими руками!
Добавлено: 04 апр 2023, 16:48
Борисович
Wladimir_TS писал(а): ↑04 апр 2023, 11:37
а 6Е2П вообще существовала
vitsserg писал(а): ↑04 апр 2023, 11:48
Это не по теме, написал ЛС
vitsserg,
А про 6Е2П - это сильно занятно.
Встречал в справочнике и описание с картинкой ( не фото) в Радио начала 60-х.
И всё.
Если Вы про это отдельно изучали и ещё что то знаете.
То может быть для всех напишете
Re: КПЕ разных типов своими руками!
Добавлено: 04 апр 2023, 23:01
vitsserg
Борисович, вот тут написал:
viewtopic.php?t=108876
