maister писал(а): ↑

29 июн 2023, 21:03

Каркас катушки - труба от моего любимого оконного карниза из 60-х годов

А что за секретный такой материал ? Винипласт ?
https://trubinfo.ru/pvh/viniplastovaja-truba.htm

Крым писал(а): ↑

30 июн 2023, 09:28

Шыкарно!

Но название темы немного повеселило и думаю - что то оно напоминает? А вот это из "12 стульев":

"Мастеръ Гамбсъ этимъ полукресломъ начинаетъ новую партiю мебели.
1865 г.Санктъ-Петербургъ"

Крым, именно так название и задумывалось...

Vygandas писал(а): ↑

30 июн 2023, 09:39

maister писал(а): ↑

29 июн 2023, 21:03

Каркас катушки - труба от моего любимого оконного карниза из 60-х годов

А что за секретный такой материал ? Винипласт ?
https://trubinfo.ru/pvh/viniplastovaja-truba.htm

Материал какой-то коричневый типа карболита и ужасно (до сих пор) воняет фенолом при обработке.

Тогда не факт, что это действительно винипласт. Винипласт, по логике, должен быть чем-то на ПВХ похожим. Размягчаться от нагрева, и так далее.

2vlad писал(а): ↑

30 июн 2023, 09:34

а в чём, собственно, "шЫк" заключается?

шЫк в том, что всё так классно сделано! конечно, детекторный приёмник в наше время - это ИМХО анахронизм, но качество работы - нет слов!

Крым, а-а-а... Понятно, а классность-то - в чём?
Извините, уж вот так: шаг за шагом хочется "въехать" и в "шЫк" и "классность"...

2vlad писал(а): ↑

30 июн 2023, 18:02

классность-то - в чём

Ну... Вы ж и сами видите качество работы, не так ли?

Крым, мне особенно солонки понравились... Ну ещё и зелёнка на паяных соединениях! Это круто и качественно!

maister! Провод на катушке многожильный или одножильный? Если многожильный литцендрат, то как вам удалось зачисть изоляцию не порвав ни одной жилки?

2vlad писал(а): ↑

30 июн 2023, 20:53

Крым, мне особенно солонки понравились... Ну ещё и зелёнка на паяных соединениях! Это круто и качественно!

Спасибо! Ну надо же куда - то использовать никчемную весчъ. Зеленка на пайках вообще то маркировочный цапон-лак.

Сцилли писал(а): ↑

01 июл 2023, 12:21

maister! Провод на катушке многожильный или одножильный? Если многожильный литцендрат, то как вам удалось зачисть изоляцию не порвав ни одной жилки?

Провод на катушках одножильный, но одна катушка намотана литцендратом. Залудить его 0чень просто - паяльником на таблетке американского... аспирина.

maister писал(а): ↑

01 июл 2023, 13:44

Зеленка на пайках вообще то маркировочный цапон-лак.

Спасибо, я это знаю! В 1970-х, когда работал на сборке авиа/радиоприборов именно так и "красил" паяные соединения в некоторых блоках... Цапонлак у нас был ещё темнорозовый, тоже красивый! В своём роде - "пломбировка" паек... Для маркировки и для нанесения надписей девочки-рисовальщицы использовали специальную мастику черного цвета, ни зелёным, ни розовым никогда ничего не маркировали.
Про солонки я именно так и подумал!

maister писал(а): ↑

01 июл 2023, 13:47

паяльником на таблетке американского... аспирина.

а что- американский не выделяет аццкий дым при нагревании паяльником?

torneb писал(а): ↑

02 июл 2023, 00:27

maister писал(а): ↑

01 июл 2023, 13:47

паяльником на таблетке американского... аспирина.

а что- американский не выделяет аццкий дым при нагревании паяльником?

Все они выделяют дым..., но он американский!!!

Оживлю малость тему...
Захотелось попробовать как работает контур с перестройкой куском металла?
Намотал катушку и собрал макет. Сейчас не плохое прохождение и был удивлен работой приемника!!!

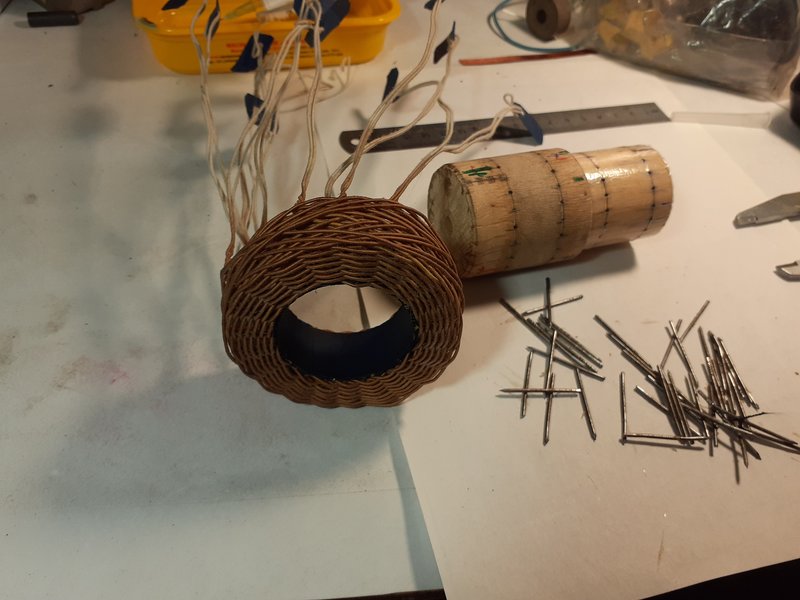

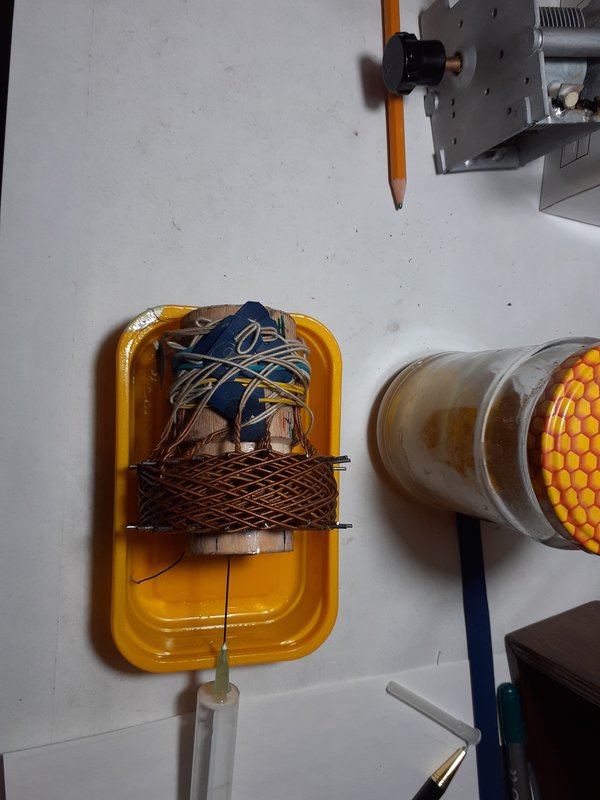

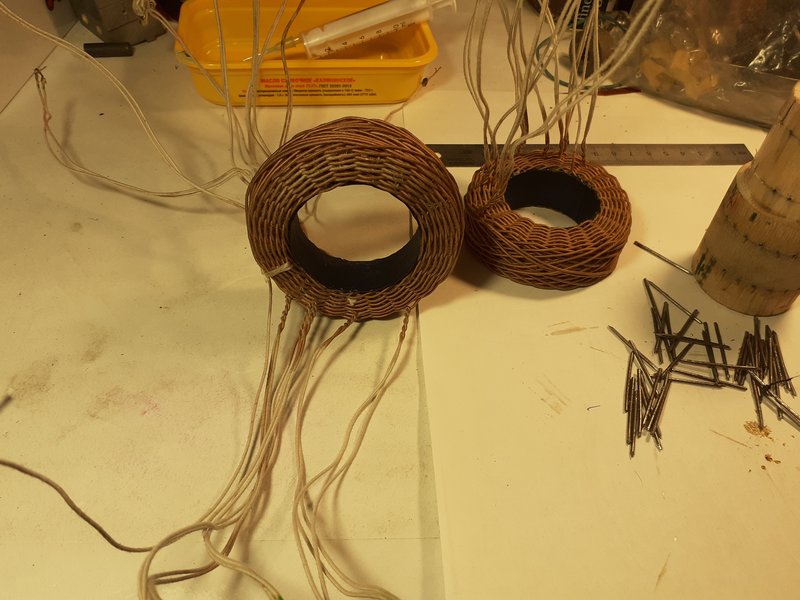

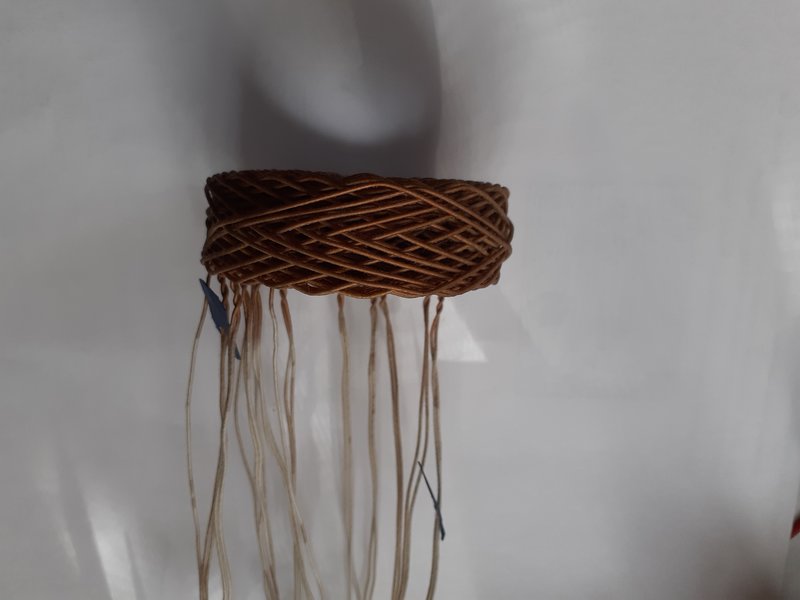

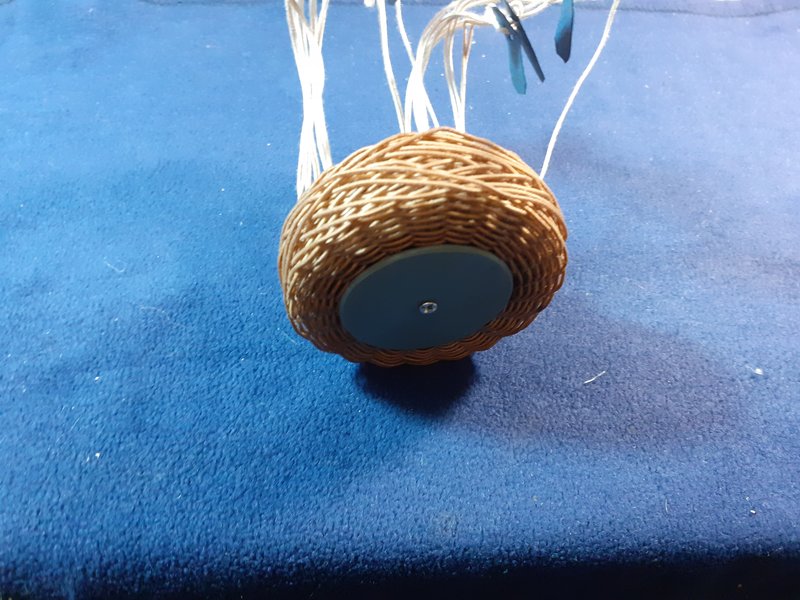

Катушка сотовая с пропиткой шеллаком. Использую осветленный шеллак - развожу на спирте. На катушку уходит 12-14 мл. Диаметр болванки - 40мм, ширина намотки 20 мм, намотка на 23 шпильках - через 7. Всего ок.100 витков.





Эксперименты проводил с катушкой побольше - на последнем фото, но она оказалась конструктивно не удобной, т.к. отводы - на обе стороны. Намотал другую чуть поменьше диаметром и с отводами на одну сторону.
Приближая лист металла к катушке - ощутимо меняется настройка и избирательность. Пробовал алюминий, сталь, цинк, латунь. Латунь показала самый лучший результат.
Теперь надо сделать корпус и собрать все начисто...

maister писал(а): ↑

13 окт 2023, 20:15

Латунь показала самый лучший результат.

А серебро? А золото? Ну и т.д.

Насчет золота была идея, но пока не определился с толщиной металла? Идея приемника взята из "Радио всем" за 1928 год. Так они вообще рекомендуют наклеить на картон фольгу алюминия. Похоже все золото тогда снесли в ТОРГСИН.

maister писал(а): ↑

13 окт 2023, 20:15

Латунь показала самый лучший результат.

А разве это было сразу не ясно ?

maister писал(а): ↑

13 окт 2023, 20:15

Латунь показала самый лучший результат.

феррит не хуже)
Вариометр простейший из двух цилиндров тоже не плох.И массово применялся в 20-х годах.Да и до 80-х годов наверное.В автомобильных радиоприемниках

Феррит практически не работает с такой катушкой... У меня подобная мысля была - вместо кружка металла в диаметр катушки использовать кусок феррита. Но, по видимому, для катушки такого размера нужен огромный кусок феррита. Здесь же пластина латуни Ф 70мм работает как флажок и значительно меняет перестройку контура.

Кольца ферритовые существуют диаметром до ста миллиметров, попробуйте.

maister, может быть стоит попробовать с плоским стержнем ферритовым? Ну или парочку по длинной стороне слегка склеить - получится почти пластина...

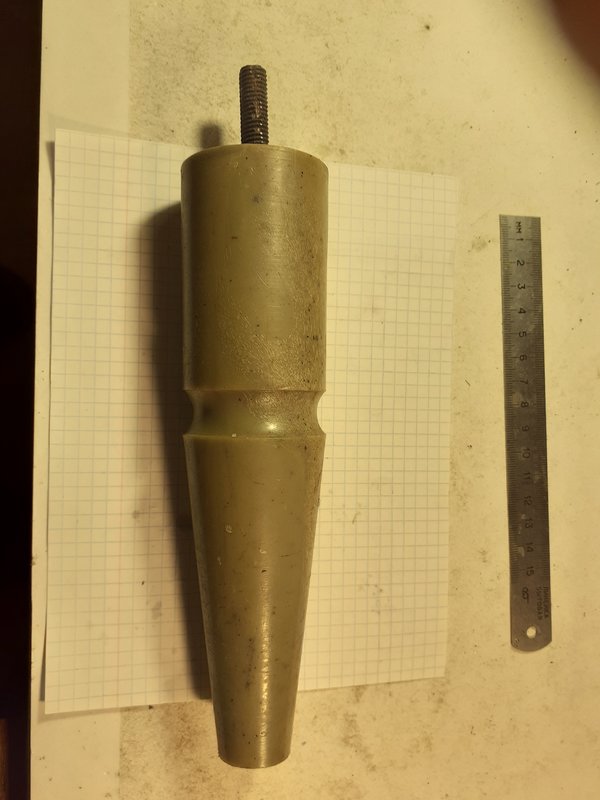

Наконец то более чем 30-и летнее хранение ножек от (для) мебели закончилось!

Ножки отлиты из капрона, который не плохо точится на станке. Получился набор оправок для контуров на КВ диапазон. Что и было реализовано на макете.


Приемник детекторный. При коммутации перестраиваемого контура перекрывает диапазон 6.5 -3,8 мГц и 8,5-5,5 мГц. Принимается несколько станций, но определить их всех принадлежность пока не удалось за исключением китайцев. Прослушал даже урок китайского языка для русских!

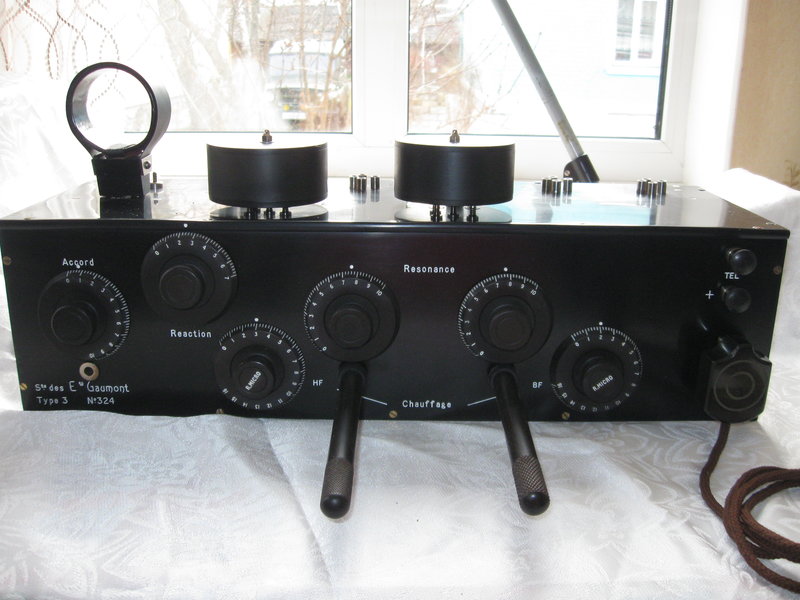

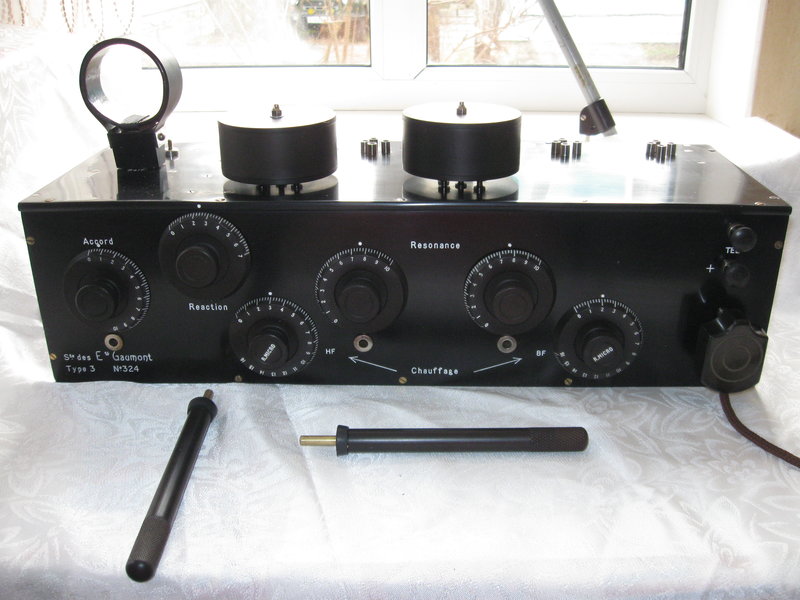

Влияние рук на КПЕ при настройке не велико - желательно ось КПЕ сделать из диэлектрика или вот так как сделали французы - съемной, как на одном из реставрированных мною приемников:



Я долго думал зачем эти палки?
Теперь дело за корпусом и панелью из эбонита...

maister, если не секрет, поделитесь данными на катушки и кондеры на 6.5 -3,8 мГц и 8,5-5,5 мГц
Благо Е7-8 перепал, можно будет поэкспериментировать

maister, а зачем два КПЕ?

Mihail-1 писал(а): ↑

12 ноя 2023, 21:15

maister, если не секрет, поделитесь данными на катушки и кондеры на 6.5 -3,8 мГц и 8,5-5,5 мГц
Благо Е7-8 перепал, можно будет поэкспериментировать

Конденсаторы 6-40 пф и 3-24 пф. Катушка Ф каркаса 47мм. антенная катушка провод ф 1.0мм 14 витков и в её центре бифилярно детекторная катушка 7 витков ф 0.6. дополнительная катушка 12 витков ф0.45.
Как закончу в корпус все подробно опишу.

toa11 писал(а): ↑

13 ноя 2023, 04:44

maister, а зачем два КПЕ?

Один конденсатор грубо, а меньшей емкости плавно настройка. Зато не надо верньеров.

На днях закончил детекторный с перестройкой "железкой! Работой его остался очень доволен!!

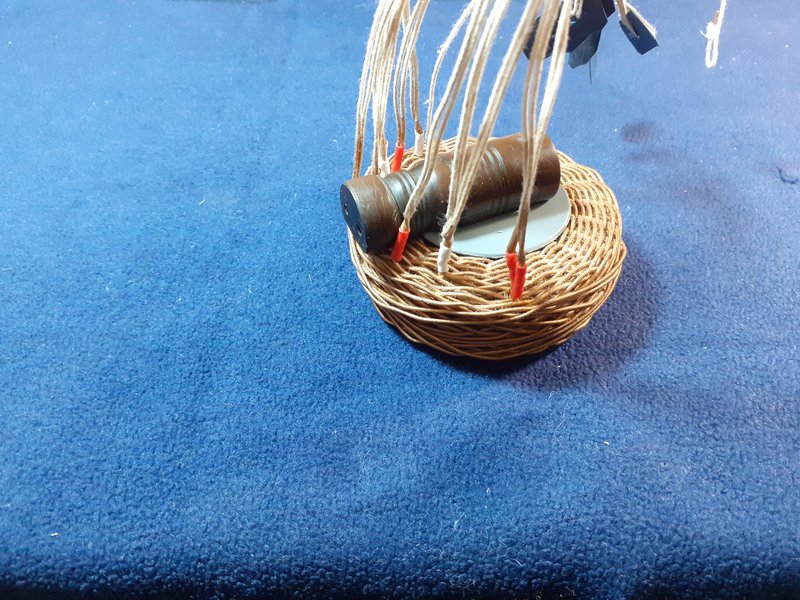

Катушка с крепежом. Вставка из винипласта, а стойка из эбонита.

Здесь все необходимые детали...

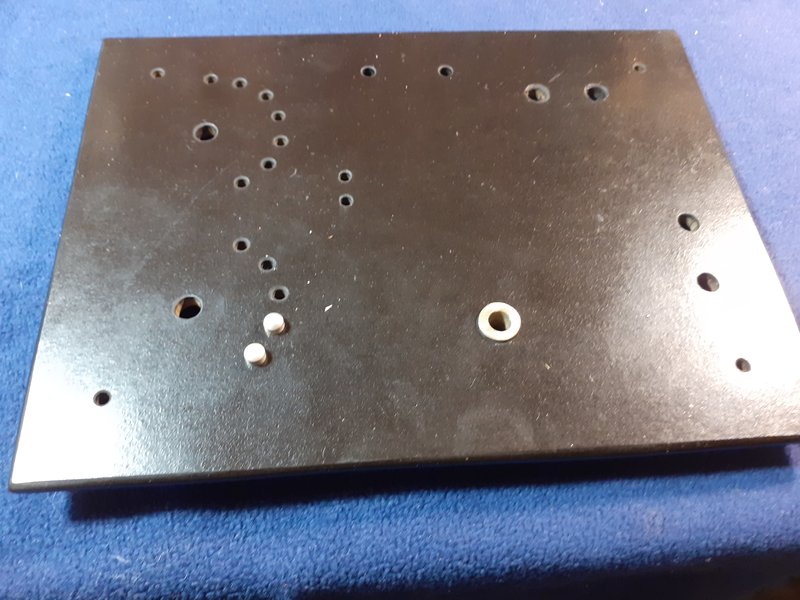

Верхняя панель из листового эбонита.

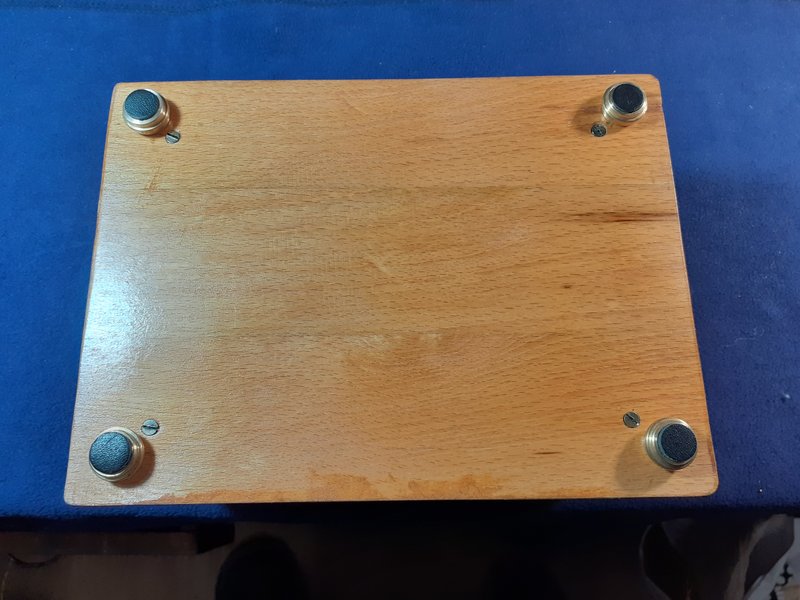

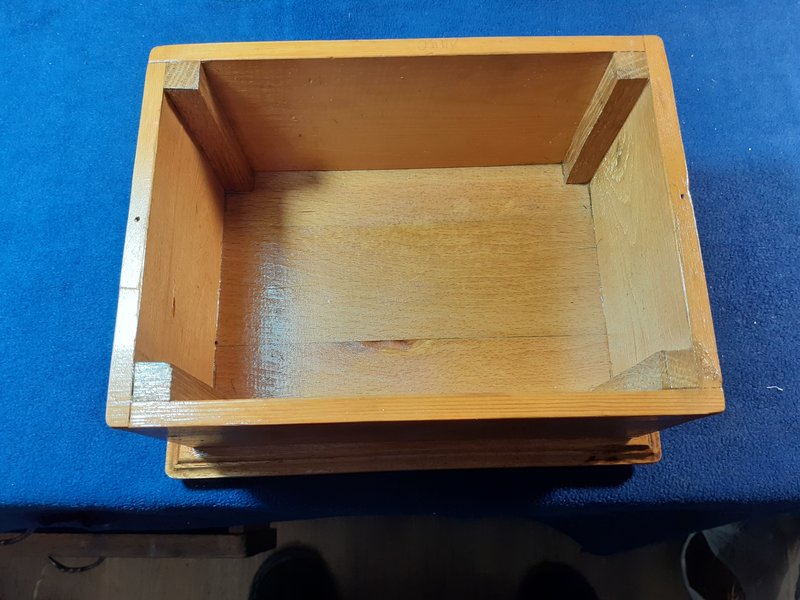

А это сам корпус. коробочку использовал готовую - только основание пришлось сделать.

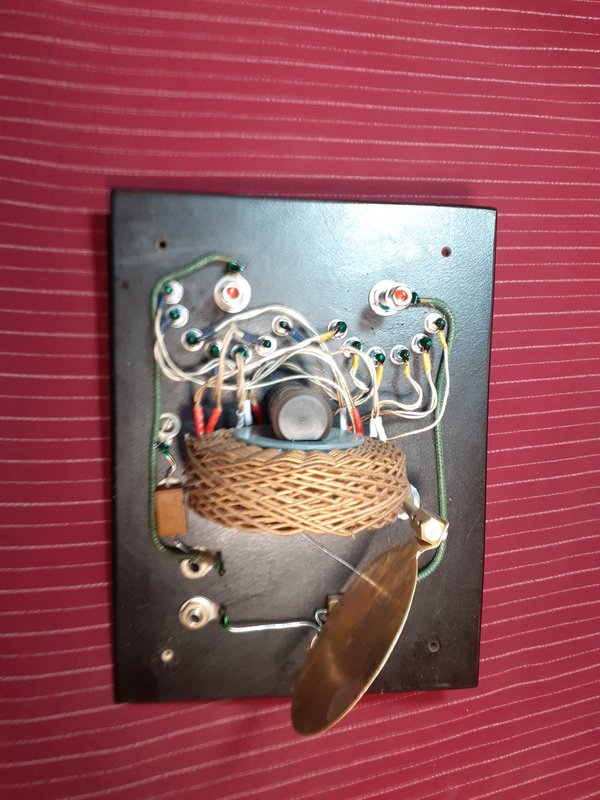

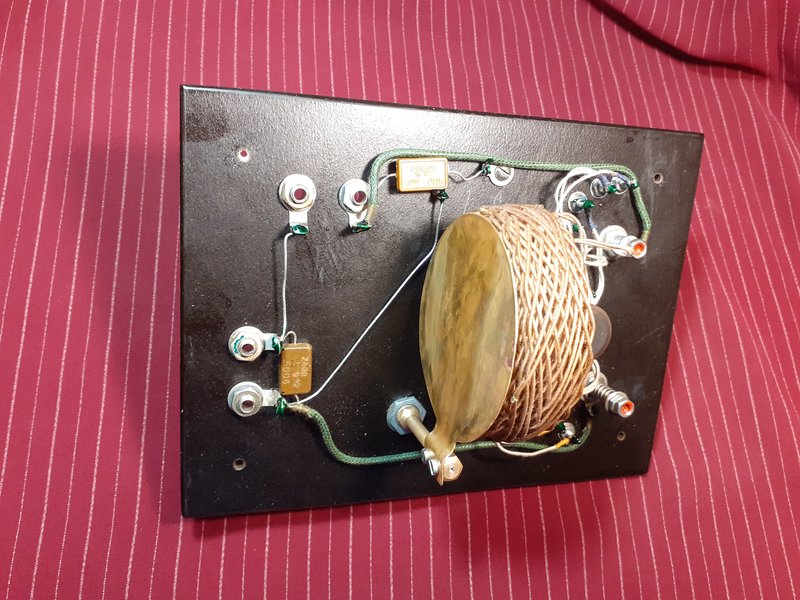

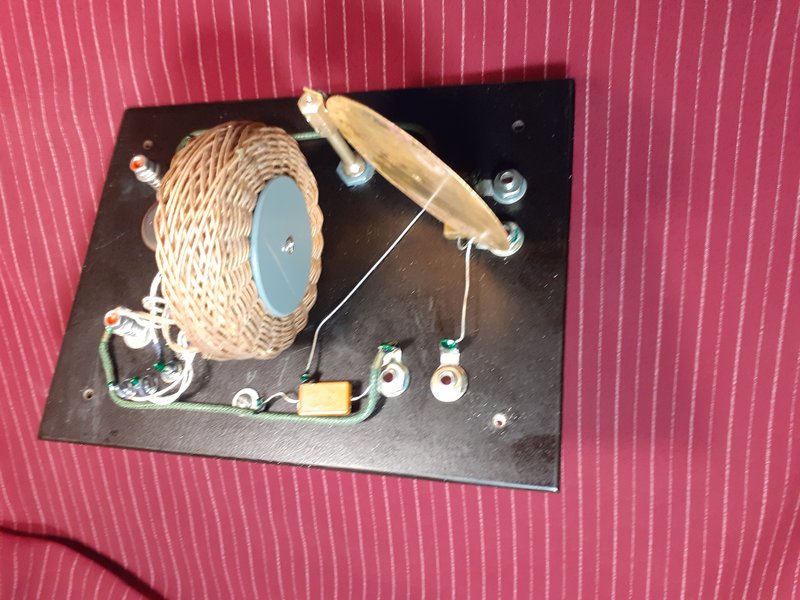

Монтаж на панеле...

А это вид собранной конструкции, но еще не доделанной... нужно сделать шильдаки.

maister, это такая узкая полоса пропускания колебательного контура получилась, что потребовалась плавная настройка?

toa11 писал(а): ↑

14 ноя 2023, 08:13

maister, это такая узкая полоса пропускания колебательного контура получилась, что потребовалась плавная настройка?

Полоса перестройки контура 2,7 и 3.0 мГц, а радиостанция имеет полосу 10 кГц. КПЕ перестраивается в 120 гр. Вот и посчитайте сколько от градуса перестройки КПЕ придется чтобы изловить станцию?

Продолжу свои зимние "забавы".

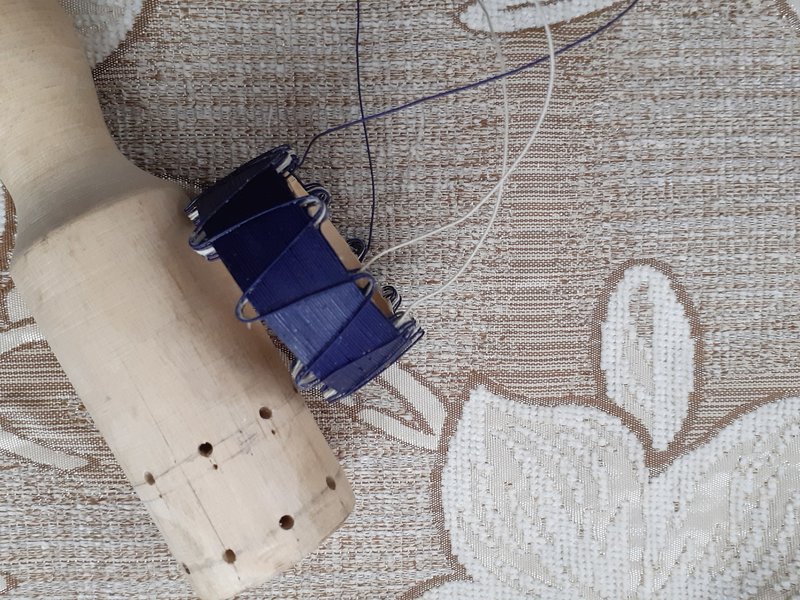

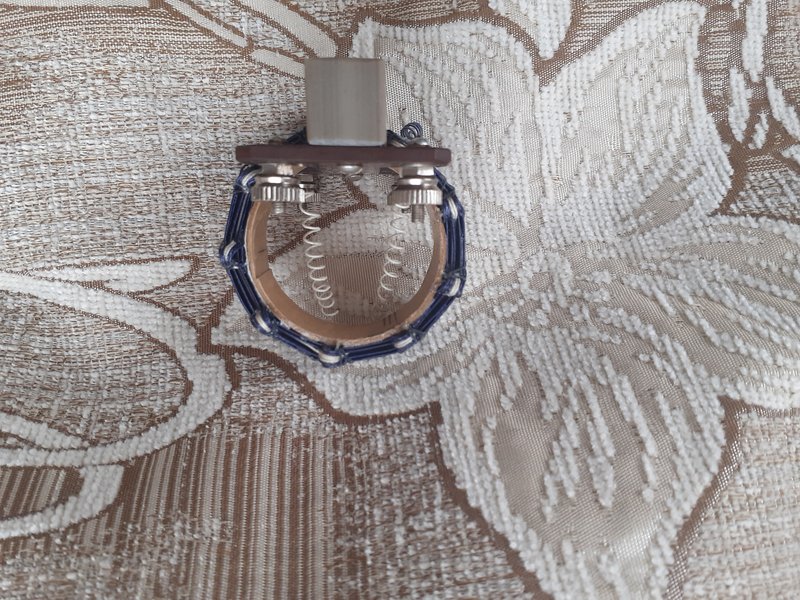

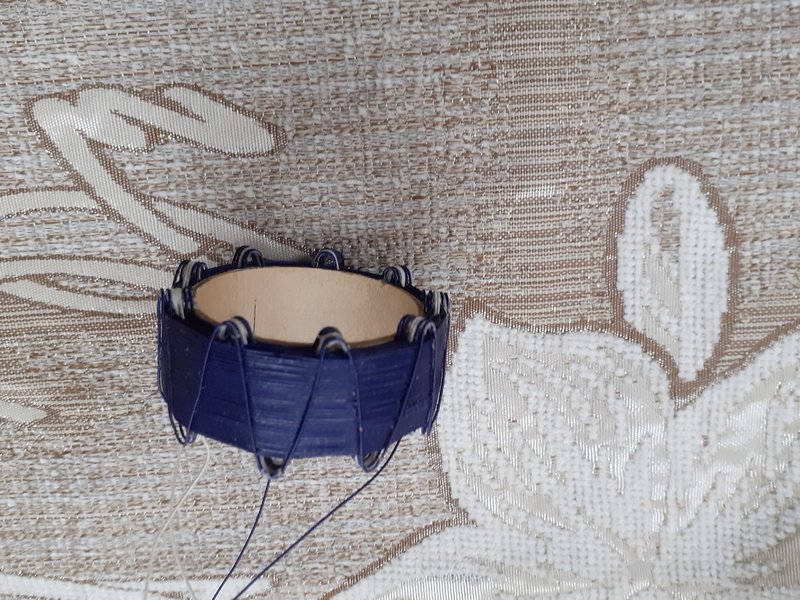

Катушка несколько не обычной намотки. Через слой рядовой намотки идет зигзагообразная намотка одного витка провода. Внутри основной обмотки - катушка связи - белый провод.

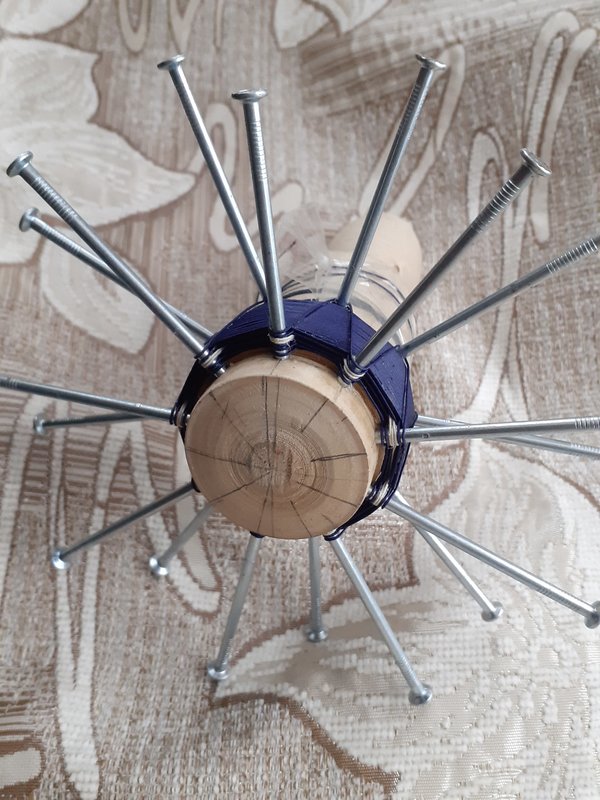

Это устройство для намотки катушки.



После намотки катушка промазана жидким эмалитом и прошита через "уши" толстой ниткой. Конструкция оказалась очень прочной!!!

Усидчивость у Вас на высоте!!!

Mihail-1 писал(а): ↑

27 фев 2024, 22:16

Усидчивость у Вас на высоте!!!

Спасибо! Это не усидчивость... вот блох ловить...это ДА!

КПЕ большой в углу фото, от "Авроры"? Красиво, в стиле "стим-панк"!

Сцилли писал(а): ↑

28 фев 2024, 10:23

КПЕ большой в углу фото, от "Авроры"? Красиво, в стиле "стим-панк"!

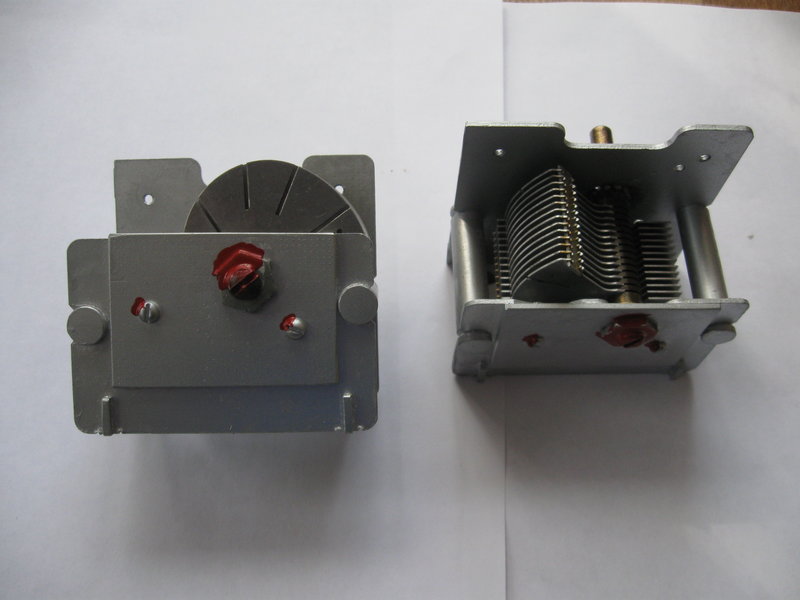

КПЕ переделаны из 2-х секционных от "Балтики, Аккорда", но у них ось толще 6 мм - это надо учесть и протачивать при обрезке.

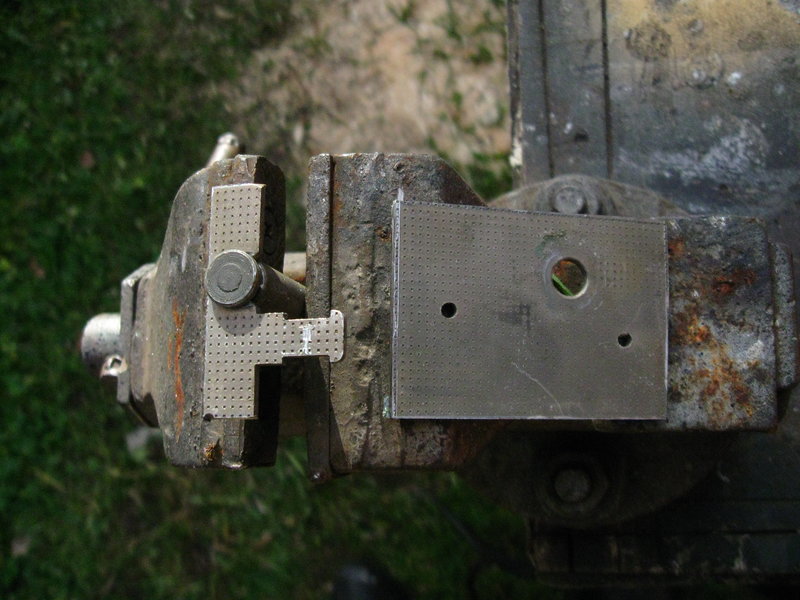

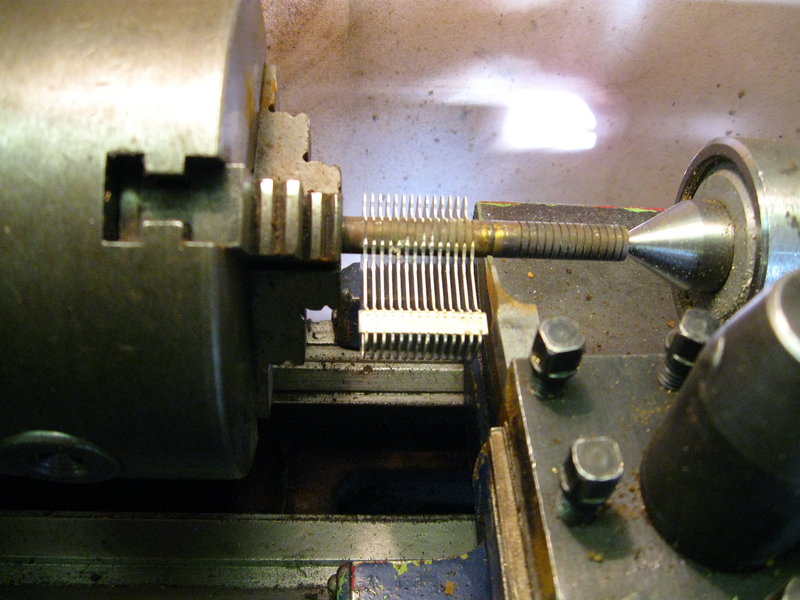

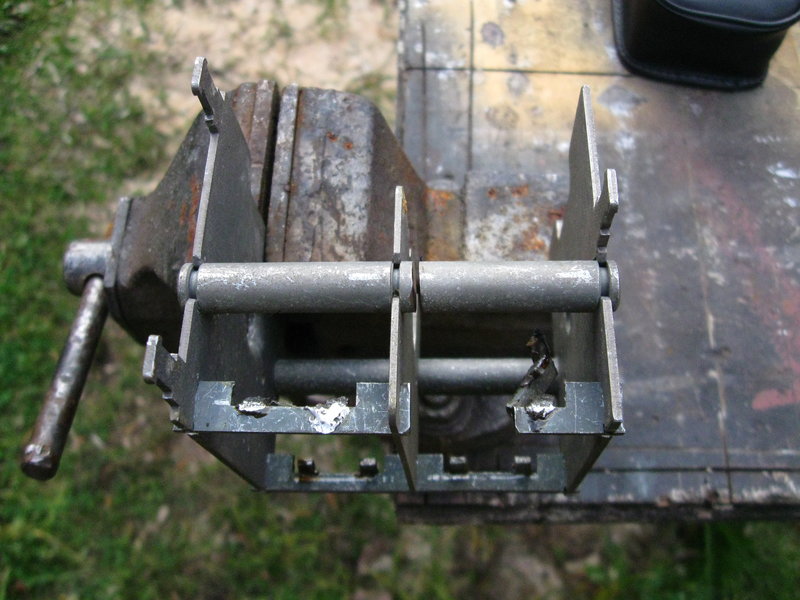

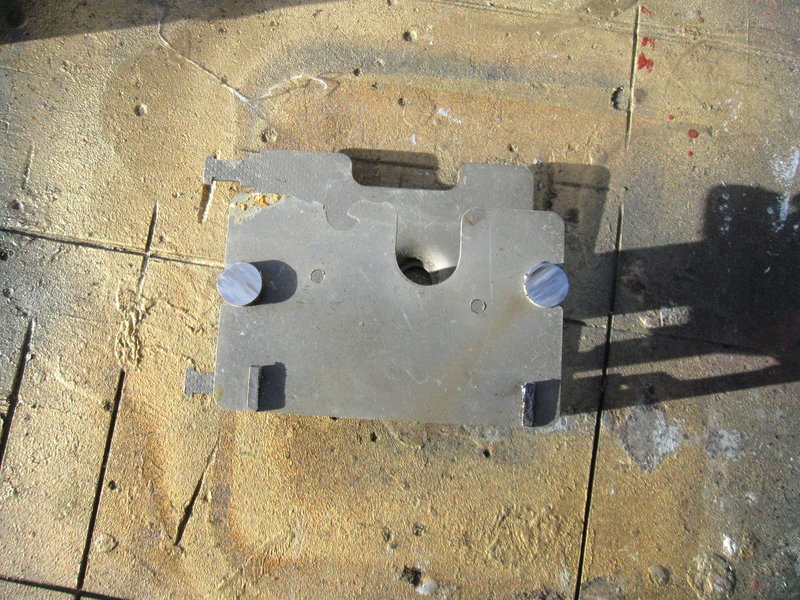

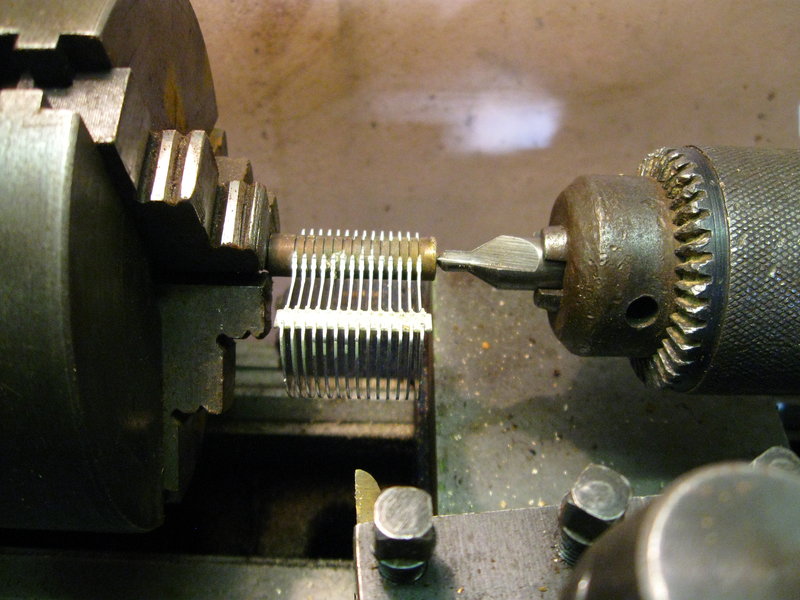

Вот этапы переделки:







Это наиболее массовые и добротно сделанные КПЕ. Легко переделываются. Его хорошо видно в приемнике на круглом основании. Хорошие одиночные были в РСБ.

Потрясен! У меня хорошо отработана технология продергивания пластин, а здесь, точность перпендикулярности, и стабильный зазор в 0.25мм надо соблюсти?! А конденсаторы, старого образца, стояли и на "Авроре" и на "Балтике". Есть такие. Использовал прямую тонкую проволоку Ф 1мм, для фиксации в технологические отверстия, и навивал из алюминиевой фольги на нее втулки для ориентирования в корпусные отверстия, Ф 4мм. Еще предстоит реставрация менее старых образцов с отломанными, по подшипник, валами.
