Здравствуйте! Паяю приёмник на м/с Si4825. Возникла проблема с выбором диапазонов. Если с ФМ и СВ определился , то с КВ совсем не понятно.
Поиск по интернету не внес ясности. Надеюсь на помощь уважаемых форумчан, интересуют радиовещательные частоты, не любительские .
У диапазона два варианта широкий и узкий. Спасибо.
Re: Радиоприёмник на Si4825
Добавлено: 19 фев 2023, 20:28
torneb
ищите апноут AN738 там все расписано.Картинка оттуда
Найдите на Ютубе канал Эфирные шумы.
Там автор на ней делал кв приемник.В ролике и схема есть
Re: Радиоприёмник на Si4825
Добавлено: 20 фев 2023, 04:13
игорь963
Спасибо. Все есть , не совсем понятно такое количество диапазонов. Ютуб канал посмотрю.
Re: Радиоприёмник на Si4825
Добавлено: 24 фев 2024, 20:21
Александр 62
Доброго времени суток. Пришли из Китая 2 микросхемы SI4825A10 собрал по прилагаемой схеме FM приёмник. Одна из микросхем не запустилась совсем. Вторая шипит, но на станции не настраивается в чём может быть проблема.
Доброго времени суток. Пришли из Китая 2 микросхемы SI4825A10 собрал по прилагаемой схеме FM приёмник. Одна из микросхем не запустилась совсем. Вторая шипит, но на станции не настраивается в чём может быть проблема.
1 перегрев паяльником микросхемы, 2 неправильно определены перепутаны выводы микросхемы, 3 микросхемы повреждены статическим потенциалом 220 вольт от паяльника на 220v , 4 повреждены статикой от одежды тела рук линолеума ковра ,5 китайские микросхемы отбраковка для братьев ( русский китаец братья навек ? ) .
Спасибо. Все есть , не совсем понятно такое количество диапазонов. Ютуб канал посмотрю.
Здесь довольно подробно с номиналами расписано. Вариантов КВ на выбор много, хоть узких (растянутых), хоть широких. https://www.skyworksinc.com/-/media/Sky ... /AN738.pdf
Так все разжевано, аж захотелось самому собрать
Re: Радиоприёмник на Si4825
Добавлено: 25 фев 2024, 08:58
игорь963
Покупал на али 2 штуки. На одной делал на макетке приемник, м/с рабочая . Особенно порадовала регулировка громкости если не ошибаюсь 32шага.
Доброго времени суток. Пришли из Китая 2 микросхемы SI4825A10 собрал по прилагаемой схеме FM приёмник. Одна из микросхем не запустилась совсем. Вторая шипит, но на станции не настраивается в чём может быть проблема.
Не покупайте там полупроводники - почти всё подделка.
Не покупайте там полупроводники - почти всё подделка.
А где покупать?
Re: Радиоприёмник на Si4825
Добавлено: 25 фев 2024, 16:42
ДедФеном
В местных магазинах , там дороже зато надёжнее.
Re: Радиоприёмник на Si4825
Добавлено: 25 фев 2024, 16:44
Воевода
Хотел дать ссылку - но уже написано, что такой страницы нет.
Слился продаван.
Покупал 3 раза по 3 штуки.
И все 3 раза, из трёх микросхем две были дохлые, и только одна рабочая.
Получалось, что покупал одну микросхему по тройной цене.
Но всё равно это намного дешевле, чем в наших магазинах.
Re: Радиоприёмник на Si4825
Добавлено: 25 фев 2024, 16:47
svk
Александр 62, я ответил обобщенно, именно эти не покупал. Покупал RDA5807M, TEA5710, УНЧ микросхемы, стабы, транзисторы, итд, пока без отказов.
88-108 Советский у нас не вещает. Развел печатную плату для Ирени испытаю выложу в тему.
Re: Радиоприёмник на Si4825
Добавлено: 26 фев 2024, 06:23
oldmao
Оффтоп про брак: в субботу другу ремонтировал ТВ, полетела память 25Q64. Выписал с Китая 2 шт (такой лот). Ставлю в программатор - опознаётся, сигнатура читается. Пробую писать - запись прошла без ошибок. Читаю снова - а она пустая. Ну, думаю, может биты защиты выставлены? Нет, всё в порядке. Прошиваю ещё раз - несколько Кб прошивается, дальше опять 0xFF. Стираю, пишу по новой. С третьего раза прошилась целиком правильно. На сколько хватит - хз.
Далеко не факт. Есть вероятность что местный торгаш продаёт ту же каку что и китаец, но уже со своей наценкой.
Тут как нельзя кстати выражение "не гонялся бы ты, поп, за дешевизной". Купив что то за гроши можно только на чудо уповать - авось не кака.
Единственно - местный хоть какую-то гарантию обязан дать
На Али тоже своего рода гарантия, можно спор открыть, как правило, делают возврат.
Если покупать у местных, то надеяться можно на то, что они работают с проверенными поставщиками. Но и наш продавец должен быть более-менее "солидный".
Единственно - местный хоть какую-то гарантию обязан дать
Обязан то обязан, но вернуть неисправную микросхему очень сложно. Попробуй докажи , что она не по твоей вине вышла из строя.
Re: Радиоприёмник на Si4825
Добавлено: 26 фев 2024, 20:44
Александр 62
Доброго всем вечера! Ребята кто ни будь пробовал ставить усилитель ВЧ после антенны для увеличения чувствительности в диапазоне УКВ (FM) в приёмник на SI4825A10?
Доброго всем вечера! Ребята кто ни будь пробовал ставить усилитель ВЧ после антенны для увеличения чувствительности в диапазоне УКВ (FM) в приёмник на SI4825A10?
Единственно - местный хоть какую-то гарантию обязан дать
Местный торговец, у которого я иногда покупаю, говорит прямо: на детали гарантия до дверей, ну а с микросхемами по месту решим.
ЗЫ Помню года три назад у него LA7837 брал, ибо от китайцев партия где то на почте затерялась, сначала на меня посмотрел как на инопланетянина, потом в базу и выдал последнюю, со слегка гнутыми контактами... Ну а ящик заработал.
этот усилитель (УВЧ) в инструкции используется для приёма АМ, а не УКВ
Входное сопротивление SI4825все равно неизвестно.Поэтому обычный каскад с ВЧ транзистором >1 гГц и входным фильтром вполне подойдет. Даже если и на 6дБ усилит,остальное микросхема вытянет
Или примерно такой
Краткий радиотехнический справочник: Техника радиовещательного приема и усиления. [Djv- 5.7M] Авторы: Б.М. Богданович, Э.Б. Ваксер.
(Минск: Издательство «Беларусь», 1976) http://publ.lib.ru/ARCHIVES/B/BOGDANOVI ... _B.M..html
Книжка хорошая,рекомендую скачать
этот усилитель (УВЧ) в инструкции используется для приёма АМ, а не УКВ

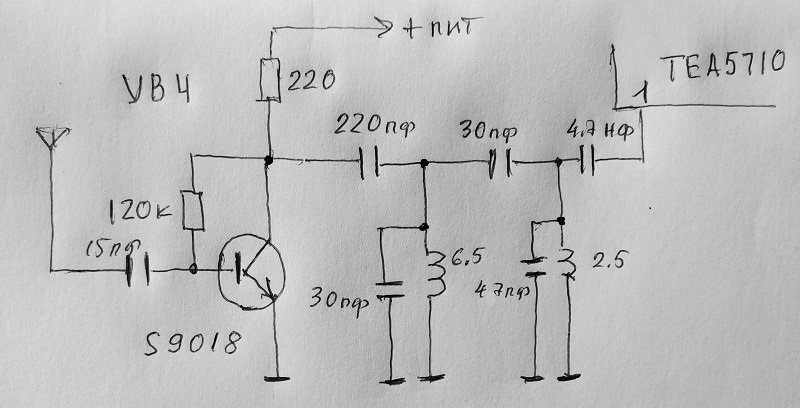

Для УКВ, проверенные в работе.
Или срисованная с платы для Океана.
Последняя в работе.
Польша 115 км.
Без антенны местная станция, 10 км.
Re: Радиоприёмник на Si4825
Добавлено: 29 фев 2024, 16:20
Воевода
А колебательные контура в этих двух схемах - на какие частоты?
В первой схеме - наверное на среднюю частоту ФМ....на 100 МГц ?
--
Во второй схеме - что то типа полосового фильтра?
А колебательные контура в этих двух схемах - на какие частоты?
Тут надо к спецам обращаться, я лишь повторяю. Хотя, можно вооружиться справочником и определить, не сложно. Данные катушек известны, могу и фактическую индуктивность замерить.
А колебательные контура в этих двух схемах - на какие частоты?
В первой схеме - наверное на среднюю частоту ФМ....на 100 МГц ?
--
Во второй схеме - что то типа полосового фильтра?
так можно ж входной контур взять из перестроенных УКВ блоков Океана.В ветке про океан подробно расписано.
Две катушки на одном каркасе и два конденсатора
А колебательные контура в этих двух схемах - на какие частоты?
Тут надо к спецам обращаться, я лишь повторяю. Хотя, можно вооружиться справочником и определить, не сложно. Данные катушек известны, могу и фактическую индуктивность замерить.
--
Ну индуктивность катушки в первой схеме должна быть 0,054 мкГн
Просто смущает одиночный контур - добротность довольно высокая у него, не будет ли ухудшена чувствительность на краях диапазона - диапазон широкий, 20 МГц ( против нашего УКВ - 8 МГц )
Ну индуктивность катушки в первой схеме должна быть 0,054 мкГн
Верно для 100 мГц. Если же рассчитать индуктивность для катушки 6 витков провода 0.7 мм на оправке 4 мм, то при плотной намотке получим 0.156 мкГн и резонанс на 58.8 мГц. Но, при сборке намотка неплотная и настройка ведется сдвижением- раздвижением витков, чем в нужную сторону компенсируется индуктивность. Первую схему мне прислал МихаилН, а он подбирал эмпирически.
Ну индуктивность катушки в первой схеме должна быть 0,054 мкГн
Верно для 100 мГц. Если же рассчитать индуктивность для катушки 6 витков провода 0.7 мм на оправке 4 мм, то при плотной намотке получим 0.156 мкГн и резонанс на 58.8 мГц. Но, при сборке намотка неплотная и настройка ведется сдвижением- раздвижением витков, чем в нужную сторону компенсируется индуктивность. Первую схему мне прислал МихаилН, а он подбирал эмпирически.
Да это понятно, что раздвигая витки настраиваем резонансную частоту.
Я о другом, я о полосе пропускания одиночного контура.
Если у Вас есть приборы - генератор и осциллограф, позволяющие работать с частотой 100 МГц, то снимите характеристику контура
Какая у одиночного контура на 100 МГц получится полоса пропускания ?
--
У меня нет таких приборов...поэтому сам не могу проверить.
Re: Радиоприёмник на Si4825
Добавлено: 01 мар 2024, 09:12
oldmao
Там контура шунтированы относительно низкими импедансами транзисторов, так что добротность контуров низкая, следовательно ширина полосы большая.
У меня нет таких приборов...поэтому сам не могу проверить.
У меня тоже, кроме Г4-102, нет. Но и не надо, несколько этих схем собрал, все "на слух". Дальние из Польши принимают, не говоря уже о местных. Единственно, УВЧ по второй схеме нигде не ставил (лишь в последнюю), только входной контур по даташит TEA570 0.060 мкГ и 22 пФ.
Собрал усилитель по прилагаемой схеме для приёмника на Si4825, но улучшения не заметил. Думал сделать короче антенну - на 1 метр провода и так принимает неплохо.
Нашёл видео с похожим УВЧ и Si4825,там всё получилось правда транзистор германиевый. Там такой усилитель как на скрине.
Re: Радиоприёмник на Si4825
Добавлено: 04 мар 2024, 20:46
Воевода
И транзистор германиевый....и колебательный контур, получается, нафиг не нужен....
По крайней мере так в видео. Как на деле проверим гт311 кажется у меня есть, но там можно и кремневый поставить и подобрать резистор.
Re: Радиоприёмник на Si4825
Добавлено: 10 мар 2024, 11:34
Александр 62
Доброго всем дня. В результате экспериментов получился прилагаемый усилитель. Принимает на провод примерно 30 см. С входным контуром работает лучше, транзистор кт368, R3 надо подбирать в пределах от 150к до 750к
