на базе 2-ЭПУ-71СМ



на базе упм-64

В внутренности усилитель Гумеля транс от веги 120

на базе 10гд34 6 гдш 6гдв

alexsan, уже круто.
Вот и телефон с камерой нашёлся. Вдруг.
Интересуюсь.
Уточните .А что в этих самоделках самодельного?
А совсем самодельные самоделки будут?
А не про звук, что нибудь есть?

ну фото старые ,все продал, ну корпус наладка ,сам вид оформления

Будут дочь приедет сфотаю,есть стойка для дрели,фрезер,торцовочный,циркулярка,делаю фрезерный по металлу ,ну еще замутил усилитель но в процессе.

alexsan писал(а): ↑

05 янв 2023, 18:24

есть стойка для дрели,фрезер,торцовочный,циркулярка,делаю фрезерный по металлу ,

Самопальные станки - это КРУТО.
И весьма занятно увидеть картинки.

Где то показывал свои самопальные мини и микро циркулярки.

alexsan писал(а): ↑

05 янв 2023, 18:24

делаю фрезерный по металлу

А это вообще МЕГА-КРУТО.
За такое вообще мало кто берётся.

Ну так еще аппаратуру надо восстанавливать это полный комплекс Вега 122.бриг-001.амфитон-104 с предом 003.эстония -010.кумир-001.радиотехника 101.вертак на базе G602.маг собз-110.романтика-220.две акустики амфитоны-027.комбо VSH и сиди двд панасоник .так вот помаленьку все почти восстановил.

Стойка для дрели

тиски

фрезерный

распиловочный

alexsan,
Круто.
Самопальные станки - это в принципе - круто.
Везде вижу круглые направляющие.
Из чего ? Втулки из чего? Чем регулируются? С лёгкостью хода,как?
Как они вообще ,круглые то направляющие?
Фрезерный , что фрезеровать можно?
И как жесткость ?

Все направляющие от амортизаторов авто,втулки тоже от амортизаторов ,болтанки нет легкость нормальная втулки ведь чугун направляйки хромированые,на стойке для дрели приводится штурвалом рейка от венец маховика и шестерня от бендикса,тиски губки это державка токарного резца ,на фрезерный еще лимбы не сделал ,а так кое что по поперечной направляющей надо поменять не нравится мне немного хода увеличить.

Борисович писал(а): ↑

15 янв 2023, 08:37

Фрезерный , что фрезеровать можно?
И как жесткость ?

Или ещё не испытывали?

Ну надо регулятор оборотов соорудить двигатель 24в мощность 250ватт ,испытывал жесткость в норме четверкой фрезой окна фрезеровал металл алюминий под индикаторы.

alexsan писал(а): ↑

15 янв 2023, 09:32

четверкой фрезой окна фрезеровал металл алюминий

Теперь понятно

Вот еще горизонтальный фрезерный и что из метала отпилить.

Сильно занятная штуковина .

alexsan писал(а): ↑

04 фев 2023, 15:59

что из метала отпилить.

И что можно отпилить?
В смысле из чего и какой толщины?
И за сколько времени?

Да хоть какой толщины ход каретки 90мм подъем 70 мм фреза р6м5.двигатель от стеклоочистителя на 24в

alexsan писал(а): ↑

04 фев 2023, 16:54

Да хоть какой толщины

Пример.
Берём круг 30 мм,сталь 30. Отрежет?

отрежет

там червячная передача

alexsan писал(а): ↑

04 фев 2023, 17:25

там червячная передача

Это то сразу понятно.
Что червячная передача.
Общая жесткость конструкции занятна.
И жёсткость механизма подачи.

Указанная выше железяка.Если за один проход,то для нормального станка.
alexsan, не пытаюсь критику навести.Чисто уточняю.
Что конкретно им отрезали?
За сколько проходов?

Вот недоверие у меня к круглым направляющим.При серьёзной металлообработке.Но сам почти не касался,к круглым то.
Только на мелком полубытовом токарном станке.Название забыл.Там не понравилось.Как то не жостко всё.Чуть,и дробит.
А у Вас они на всём показаном.
Поэтому занятно

Вообще делал не кругляк пилить,для отреза дюрали алюминия ,текстолита ,чтоб не пилить ножовкой,а так разметил и отпилил ровно,где паз фрезернул,для метала есть болгарка маленькая,а направляйки это штока от амортизаторов диаметр 20мм по вертикали каретка тоже направляйки сделаны от амортизаторов 15мм,стол и площадка лист 10мм.

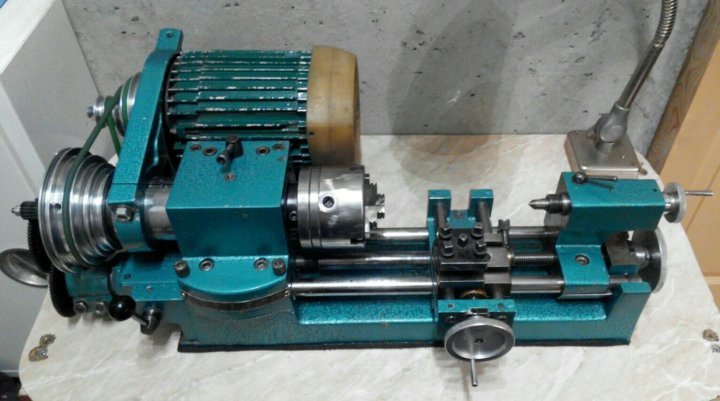

Вота картинка такого токарного станка нашлась.Про который выше писал.Но тоже без указания типа.
Такой у нас в конце 80-х в хоз-магазине продавали.
И друган такой купил.И сильно,сильно он его разочаровал.А был он токарь-универсал.В основном на 1К62 работал (если название уже не путаю).
А этот,типа на пенсии ,если что, по мелочи выточить.
В общем забросил он его.Потом продал за очень дёшево.
Вот как то так

ну 80 тый патрон ,ну так после 1к62 конечно.

Катушечник Романтика - просто отпилен от комбайна...Там еще обмотку на сетевой транс домотать надо,вроде на подсветку индикаторов.

Вот от этого : http://www.rw6ase.narod.ru/index1/kombi ... 201_2.html

Он самый Романтика -201-2.хорошо был сделан удобен,но все разобрал и продал по отдельности сделав самостоятельное устройство.

alexsan писал(а): ↑

04 фев 2023, 19:01

,ну так после 1к62

alexsan,
Токарь- УНИВЕРСАЛ.И весьма,весьма высоквалифицированый.К сожалению - был. Мелочи любил точить.Типа ручек ( которыми пишут) и подобного.
Когда на пенсию выходил.Мне вот такую штуковину сделал,типа на память.В новый (тогда) гараж.
А отцу коловорот ( для рыбалки) полностью ( кроме ложки) из Х18Н9Т.Немного тяжеловат был,но на вид....... К сожалению затерялся.

Да уж.Типа бредо-ностальгия

Борисович писал(а): ↑

04 фев 2023, 18:15

Вота картинка такого токарного станка нашлась.Про который выше писал.Но тоже без указания типа.

Станок зовётся "Универсал-2" Ордена Лениена Опытного завода "Станкоконструкция" г. Москва. Может трансформироваться в сверлильный и микроциркулярку. У меня есть останки такого - но очень многого не хватает.

На фото вариант с автоподачей - штатной или нет - неясно, обычно они без автоподачи были.

Wladimir_TS писал(а): ↑

04 фев 2023, 19:54

Станок зовётся "Универсал-2"

Вот.И название подсказали.

Wladimir_TS писал(а): ↑

04 фев 2023, 19:54

На фото вариант с автоподачей

Тот,про который выше писал.Был без автоподачи

Значит как у меня. У моего сильно поврежден "суппорт" и согнут "паразитный" вал (вал натяжения ремня) и отсутствует его ролик..

Ну и ржавый по самое не влезло. Пока сил взяться за восстановление нету. Я хотел на его базе намоточный сделать вообще.

Уточнил - Универсал-1 без автоподачи, Универсал-2 с автоподачей.

На второй есть дока если надо, могу скинуть на емейл.

Wladimir_TS писал(а): ↑

04 фев 2023, 20:18

если надо,

Не,не надо.Это чисто из воспоминаний уже

Маленькая циркулярка.

alexsan писал(а): ↑

02 мар 2023, 17:34

Маленькая циркулярка

Занятная.
А внутри что?

Двигатель на 24в ,насадка фреза 100мм ш1мм,3000 оборотов.

alexsan писал(а): ↑

02 мар 2023, 17:51

Двигатель на 24в ,насадка фреза 100мм ш1мм,3000 оборотов.

Ну как то Вы уж слишком коротко пишете.
Он как внутри устроен то?
Типа так?
Или может вот так?

Тута тоже фрезы и пилы на 100мм.

А двигатель какой или от чего?
А мощность какая?
А питание от чего?
А обороты регулируются? Или как?

Пока просто на валу насадка и фреза станина.регулировки нет.питание от 24в .оборотов 3000.

Борисович писал(а): ↑

02 мар 2023, 18:17

Ну как то Вы уж слишком коротко пишете.

Борисович писал(а): ↑

02 мар 2023, 18:17

А двигатель какой или от чего?
А мощность какая?
А питание от чего?

У "Универсала" нет жесткости из-за круглых напровляек, при износе которых теряется жесткость суппорта и отрезать при повышенном дроблении невозможно, зато для переделки под намоточный - будет хорош!
Борисович! Замочек прихватывает на морозе? Судя по вмятинам, без постукивания по корпусу, не обошлось?!

Сцилли писал(а): ↑

03 мар 2023, 13:19

Замочек прихватывает на морозе? Судя по вмятинам, без постукивания по корпусу, не обошлось?!

Сцилли,
Совсем даже не прихватывало,на морозе то.
У него была штатная железная крыша из 8-ки.
А на вмятинки и внимания не обращал.
Не показали бы,и не знал бы.
Но уже лет 12-15 не пользуюсь.
Чисто хранится

Борисович, Двигатель от подогревателя салона автобуса стоить на продувке и на насосе,мощность ну ватт 120,напряжение 24вольта оборотов 3000об,питаю трансформатором на 24-12в,фреза 100 мм диаметр,толщина 1мм,основание жесть 1,5мм толщина где на уголок где на прихватки сваркой,ножки фторопласт диаметром 20мм высота 50мм крепление на шуруп 4мм д 35 насквозь ,пилит 16мм фанеру.

alexsan,
Вот теперь понятно.
Кстати.
А фрезу при пилении дерева не зажимает?
У неё развода то нету.
В своё время сделал самопальные пилы для дерева.
Из двухручной пилы. В размер фрезы на 100 мм.
Как раз на второй моей картинке одна из пил и поставлена

Фреза немного гуляет где то по 2мм,если ровно то нет.

Еще одну циркулярку решил замутить купил фрезу по дереву D100мм ,решил через ремень сделать чтоб немного больше было усилие.

alexsan писал(а): ↑

12 ноя 2023, 18:51

D100мм ,

И на какой вылет ориентируетесь ?
И будет ли он регулироваться ?

30мм ,нет

наждак для маленьких свел.
