Схема упрощена, конструкции из нескольких логических элементов заменены одним с совокупной функцией. Вся логика КМОП питается от +5В
LM3900 питается тоже 0 - 5В.
На входе прямоугольный импульс КМОП уровня, максимальная частота 10 гц, минимальная длительность 200 мСек. На выходе трапецеидальный импульс неизвестного уровня с регулировкой наклона фронта или спада. Либо серия трапецеидальных импульсов (режим "непрерывно") с неизвестной длительностью и частотой следования.
Задача - понять, как работает данная схема, а так-же :
1) Причина использования экзотического ОУ с токовым входом в узле где высокая скорость нарастания кажется абсолютно не востребованной (интегратор, как я понимаю)
2) На выходе ОУ имеются 3 явно пороговых устройства весьма странных. Как определяются пороги для узлов на VT1 и VT2
3) Назначение R83
4) Назначение R119, С39
5) Назначение 2х цепей интегрирования в "+" (если я это понимаю верно) VR7, R74 и R115, U19B
6) Вообще назначение узла с VT2 - там гонки с возможной одновременной подачей "1" на "R" и "S" триггера.
------------------------------------------------------------------------------------------------------------------------------------------
Еще вопрос - предположим у нас есть обычный инвертор КМОП и мы ему от выход до входа цепляем конденсатор 1 нФ и даем со стороны входа скажем некоторый синус от 1 до 50 Гц амплитудой не превышающей питание....что буде и зачем это может быть надо. А если давать синус не не напряжение , а током ?

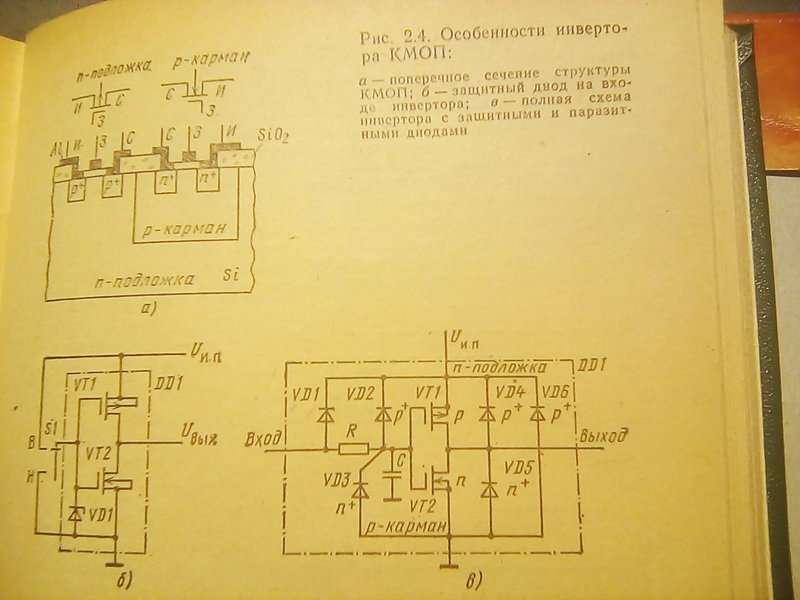

Подвопросы - если у нас к561ЛН2 без защитных диодов на входе, а если CD4069 с оными ?
ЗЫ Я понимаю, что использование логических элементов в качестве элементов аналогового тракта некрасив, запрещено и карается...но "как не жаль , но это такая реальность" (с) песня и данный аспект схемотехники надо понимать, а разбираться в его работе.
