Осциллограф,маленький,на лампах

[Потапыч]

Да, цокольная, октальная невысокая, что типа 4Д4С или старой 6Х6С.
Вот такие уонструкторы акустических систем продавались в Германии правда давненнько.(те, что самые высокие) В разной комплектации, собранные ящики, все деревяшки, но не склеены. передняя панель или вообще одни динамики, фильтры. провода, шурупы и звукопоглотитель.

[Дядя Фёдор]

Дядя Фёдор,
Да вот я что то вспоминаю, про лампочки на 110 В кажется и помнится не одна или ошибаюсь. А вот что за термистор. Я вакуумного не вижу...

Простая лампочка на 12 вольтв качестве нелинейного элемента вместо термистора

[Потапыч]

Дядя Фёдор, А он у вас на лампах был?

[Дядя Фёдор]

А как нибудь на него указать можно?ТП6/2 и ТП2/2 - это типа лампы с октальным цоколем.Не увидел такой и поинтересовался

Нет, он имеет другой вид, на фото плохо видно...

[Дядя Фёдор]

Дядя Фёдор, А он у вас на лампах был?

Нет, на операционнике

[Потапыч]

Нет, на операционнике

А ну тогда да, должна быть низковольтная лампочка. А у меня на лампах был и лампочки как то в катод или что то около включались. Помню, что очень долго не мог такие лампочки найти 110 В 15 Вт или 10 Вт. Оказалось , что они стояли в сигнальной арматуре на больших распредщитах.

[Борисович]

Дядя Фёдор, Вы весьма интересную и малоизвестную страницу истории тут открыли,с конструкторами

[Потапыч]

Дядя Фёдор, Вот смотрю на монтаж и схему и никак не могу найти термистор. Возможно это слева под большим коричневым бумажным конденсатором, по типу наших КБ, такая блестящая деталька. чем то напоминающая наши БМ2?

[Борисович]

Помню, что очень долго не мог такие лампочки найти 110 В 15 Вт или 10 Вт.

Вот как раз к тому,что тогда где чего было пусто или густо.
Лампочки в стандартной арматуре были 110в 8 вт.У меня на таких был экран к цветомузыке сделан.То же не избежал всеобщего увлечения

[Дядя Фёдор]

Дядя Фёдор, Вот смотрю на монтаж и схему и никак не могу найти термистор. Возможно это слева под большим коричневым бумажным конденсатором, по типу наших КБ, такая блестящая деталька. чем то напоминающая наши БМ2?

Да, она самая, блестящая эээ... деталька. Как нибудь доберусь до него, лучше сфоткаю.

[Потапыч]

Да, про пилочки. Вот думаю, по металлу ли они, вряд ли. Они еще с 70х годов, какие то ленинградские. Я ими выпиливал отверстия под динамики в своих самодельных 35АС1. Но держатся неплохо, хватает на несколько больших отверстий. А ювелиры пилят швейцарскими пилочками компании "Wallorbe". Это очень известная фирма и их напильники, надфили, пилки, пилочки продаются и найти несложно. У меня они есть. Их там очень много разновидностей, это просто целый мир. И с шагом и с пропуском зубьев и в разные стороны разные зубья и чередование зубьев впреред назад. Я пилил ними паз под крепление пилочек в электрическом лобзике. Там метал 5 мм толщиной и скорее всего. что СТ20. Пропилилось на раз. ширина паза 0,1 мм.

[Дядя Фёдор]

Дядя Фёдор, Вы весьма интересную и малоизвестную страницу истории тут открыли,с конструкторами

Эти вещи ( кроме усилителя) нашёл один знакомый пенсионер на свыалке и притащил мне. По бумажке, которая приклеена внизу осциллографа, я нашёл владельца этих вещей. К сожалению хозяин их умер и родственники отащили ненужный хлам на помойку. Вот такая грусная история.
Мои дети скорее всего поступят так же.

[Потапыч]

Еще забыл. А почему вы не установили гнезда типа СР50 или что то в этом духе? они меньше места занимают, экранированные.
Возможно у вас есть знакомые электрики и у них могло заваляться большое трансформаторное железо. или от старого сварочника оно там из отдельных листочков, очень неплохой бы экран получился или на худой конец, из современной водопроводной трубы(она из стали 3 делается, старая была полусше и нам не подходит), но обязательно прокалить до красна и подольше подержать. Вообще, чем мягче сталь, тем лучше. Наилучшая СТ3КП из нее всякие электромагниты делают. И современные китайские сверла, гнутся, не ломаются.

[Потапыч]

Мои дети скорее всего поступят так же.

И не только ваши, к сожалению!

[Борисович]

А почему вы не установили гнезда типа СР50 или что то в этом духе? они меньше места занимают,

Во первых - нету.Во вторых - на ламповых таких не видел.В третьих - у меня на работающем осциллографе простые гнёзда стоят,неудобств не замечал.
Супер пупер сигналов не рассматриваю,зато можно провода от тестера воткнуть

[novosibiretc]

novosibiretc, у Вас есть личный опыт изготовления осциллографов?

У меня где-то с 16 лет (1975 год) уже С1-19 доступен был. Родись я лет на пять пораньше, наверное имел бы интерес к изготовлению домашнего осциллографа.

с точки зрения магнитного экранирования, опыт изготовления экранов осциллографических трубок из консервной банки?

Ну а в чём дело-то, паять не умеете? Такие "железяки" гнёте, а "пионерская" технология Вас напрягла?

[Потапыч]

Борисович, Жаль, что у вас такого добра нет... На ламповых стояли несколько иной конструкции, но они 15 мм, как минимум в диаметре, такой хромированный ободок, полукруглый

или коаксиальный "UHF".

[Борисович]

Ну а в чём дело-то, паять не умеете? Такие "железяки" гнёте, а "пионерская" технология Вас напрягла?

Не уверен в эффективности магнитного экрана из консервной банки.Делать надо один раз и нормально.Переделать на готовом будет проблематично.
И вообще,Вы показали бы какие нибудь свои конструкции.Весьма интересно посмотреть.
Потапыч, у меня прибор очень похожий на тот,что у Вас на нижней картинке был,очень давно.Только назывался по другому, ВК сколько то.Только кабеля не было.Обычные провода от тестера( тогда авометра) вставлял в гнёзда.В ВЧ разъём как раз 4мм штеккер подходил

[ДедФеном]

Банка это ерунда , зайти на приёмку металла и подобрать нужный кусок трубы.

[Потапыч]

Борисович, Да, он или ВК7-3 или А4-М2. ВЧ головка у него сзади в коробочке прячется.
Да экран должен быть ну хотя бы 1 мм, это из пермаллоя, а из стали, ну хотя бы 1,5 -2 мм. Консервные банки, несут у Дяди Федора больше Эстетическую нагрузку, чем, магнитную, ввиду их толщины, да и что в усилителе мощности экранировать, да еще от торроидов.
Да, вот фото еще одного конструктора "Heathkit"

и про тумблер на три положения на 120 гр.

[Борисович]

подобрать нужный кусок трубы.

Трубу 1 1/4 уже прикладывал,слишком большая по сравнению с осциллографом.
В трубу 1" трубка 3ЛО не лезет.

[kuzmin]

Длина экрана небольшая, трубу на три четверти пилите вдоль, затем в больших тисках сжимаете, можно шов сварить, для этого шов на конус прорезать, после сварки обточить.

[Дядя Фёдор]

а если взять листовой пермалой и завернуть в него трубу в несколько слоёв в зависимости от толщины и закрепить хомутом

[Потапыч]

Трансформатор у вас на это счет не совсем удачный. Ему пониже индукцию нужно закладывать. Зазор большой и будет большое внешнее поле, сюда бы тор или железо с просечкой, как в осциллографе Дяди Федора.

[ДедФеном]

Трубу 1 1/4 уже прикладывал,слишком большая по сравнению с осциллографом.
В трубу 1" трубка 3ЛО не лезет.

Есть масса всякой нестандартной фигни.

[Потапыч]

Тонкостенные стальные трубы применяются в мебельной фурнитуре, да и сталь там, полное дерьмо, как раз то, что нам и требуется. Главное, что бы нас китайцы не обманули и не подсунули СТ45!

[Борисович]

Дядя Фёдор, бинго.
Вспомнил,есть пермаллоевая лента.Когда то это был довольно большой трансформатор неизвестного назначения из древнего теплотехнического прибора.Лента была просто смотана в тор.Как то скрутил из неё сердечник для импульсного трансформатора.Начинаю искать

[Потапыч]

Вот еще подвернулся из конструкторов "Hethkit", капацитометр. Редкий прибор у нас. Измеряет утечку конденсаторов на рабочем напряжении.

Встречал современный прибор подобного типа, с цифровым отсчетом, вот бы вспомнить как он называется.
Нашел, "Capacitor Analizer" Это из недорогих, хорошие с графическим LCD

[Дядя Фёдор]

До 600 вольт ... не плохо!

[Глеб]

капацитометр. Редкий прибор у нас. Измеряет утечку конденсаторов

Не измеряет - оценивает. Можно намного проще и легче))

[maister]

Для разглядывания изображения на этой трубе предусмотрите спереди тубус с увеличительным стеклом... Где-то в "Радио" была схема карманного телевизора на 3ЛО. Хотел даже сделать чтобы брать в командировки, но телек был прямого усиления и, соответственно имел малую чувствительность, а сигнал не везде был достаточно сильный, да и изображение было зелёным - как в болоте... В итоге шнапс победил...

[Потапыч]

Не измеряет - оценивает

Ну тогда уже анализирует, так приборы называются.
Я перечитал вашу тему. Как вариант, лучше, чем при 5 В или 9 В, но и хуже, чем 500 В или 1000 В. Ну, конечно, при условии, что конденсаторы рассчитаны на это напряжение. В любом случае, желательно хотя бы на 50- 70 % от номинального. Да и разные диэлектрики по разному себя ведут, это если не электролитические, хотя и они разные...

[Потапыч]

maister, Собрал его в начале 70х, звук принимал неплохо, хотя до телецентра было не очень близко, но передатчик был мощный, а вот с изображением ничего не получилось, промучился со строчной разверткой и забросил.

[Борисович]

Для разглядывания изображения на этой трубе предусмотрите спереди тубус с увеличительным стеклом

Идея в общем крутая.Но картинка и так маленькая,а с линзой ещё будет и совсем кривая.Изначально было написано - ИГРУШЕЧНЫЙ ОСЦИЛЛОГРАФ.
А вот кто нибудь видел трубку 3ЛО в какой либо аппаратуре промышленного производства.
Трубка вроде бы достаточно распостранённая,а вот про аппаратуру с ней нигде не встречал

[Потапыч]

У меня была трубка из ЗИП какого то лабораторного химического комплекса. В составе был Г3-33, нуль индикатор, в котором стояла эта трубка и еще пара каких то блоков. уже не помню, но какие то специализированные. Где то еще встречал. вспомню, напишу. Возможно где то гониометр...

[Борисович]

Возможно где то гониометр...

А это что?

[Потапыч]

Индикатор разности фаз. часто применяется в звукотехнике, микшерах, радиоприемниках, для визуального наблюдения разделения каналов., в самолетных радиокомпасах.

[Дядя Фёдор]

Для разглядывания изображения на этой трубе предусмотрите спереди тубус с увеличительным стеклом

Идея в общем крутая.Но картинка и так маленькая,а с линзой ещё будет и совсем кривая.Изначально было написано - ИГРУШЕЧНЫЙ ОСЦИЛЛОГРАФ.
А вот кто нибудь видел трубку 3ЛО в какой либо аппаратуре промышленного производства.
Трубка вроде бы достаточно распостранённая,а вот про аппаратуру с ней нигде не встречал

Где то в журнале радио был описан советский тюнер с панорамным индикатором как на маранцах, возможно там и стояла такая труба.

[Глеб]

Где то в журнале радио был описан советский тюнер с панорамным индикатором

Я почитал бы

[Дядя Фёдор]

Где то в журнале радио был описан советский тюнер с панорамным индикатором

Я почитал бы

тогда надо будет перерыть подшивки за 70-80 года.

[Дядя Фёдор]

нашёл, Радио 2 номер 1979 года страница 32, правда там трубка больше.

[Борисович]

Ещё один.Радио 1977 1 стр19.Тоже трубка больше
1979


Глеб,к ламповому декодеру ещё ЭЛТ будет супер-круто

[Alexmax]

Глеб,к ламповому декодеру ещё ЭЛТ будет супер-круто

[Потапыч]

Борисович, Такой индикатор один в один собрал на свой приемник УКВ, с трубкой 6ЛО1И. Судьба можно сказать трагическая, радиостанция, которую. я слушал и которая вещала с приемлемым качеством, по какой то причине, скорее всего, финансовой, закрыли и приемник потерял смысл. Был отставлен и постепенно разобран, какие то платы, возможно и сохранились. ПЧ забрал товарищ на нувисторы... Маранц любили такие индикаторы на своих приемниках.

[Глеб]

радиостанция, которую. я слушал и которая вещала с приемлемым качеством, по какой то причине, скорее всего, финансовой, закрыли и приемник потерял смысл

Радиостанции приходят и уходят, а с приёмниками так поступать нельзя.

[Потапыч]

Глеб, Да вот беда, что уходят хорошие, а приходят или детская попса или шансоны на разный манер, с соответствующим качеством. Выходит или инетовские станции, но это совсем пошлость или что то на коротких, но там совсем короткие передачи, еще можно по ночам на средних или длинных. Грустно...

[Борисович]

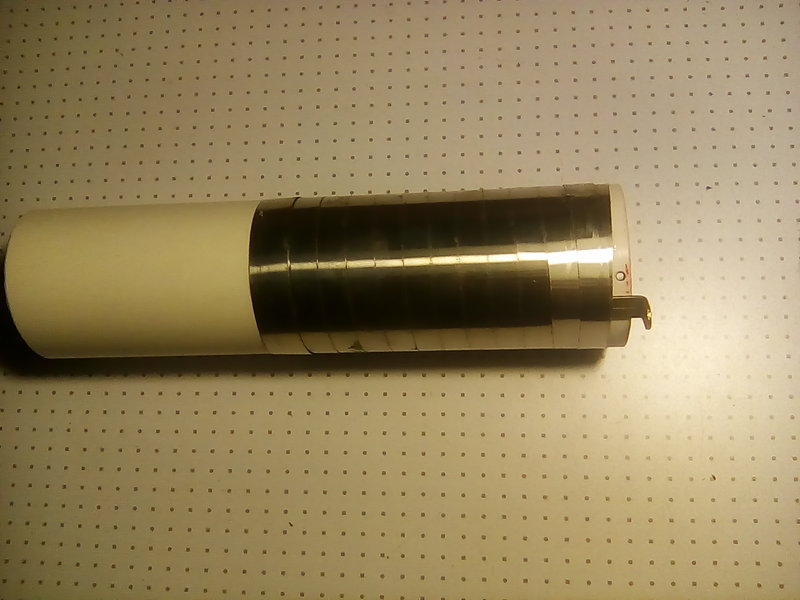

Пермаллой нашёл.
Отторцевал пластиковую трубку,отрезал кусок с запасом.Вклеил с торца втулку.Подогнал тубус .Приклепал угольники.
Обмотал пермаллоевой лентой на длину трубки 3ЛО.Ленту приклеил.Обмотал в 2 слоя.Толщина вышла 0,6 мм.Полагаю достаточно.Это как бы пермаллой
Наводите критику дальше,особенно Глеб

[Потапыч]

Борисович, Жаль, что не очень широкая полоса, но пермаллой неплохой и как магнитный экран, один из лучших. Будет мало, намотаете еще пару слоев, ведь возможность есть. Все хотел вас спросить, а чем вы мотаете торы, марка провода, изоляция, иголкой, челноком или еще чем то..

[torneb]

Пока пилю обычным ручным, еще со школьных времен, лобзиком

А пилка какая?Неужели та,что для фанеры предназначена?

[Потапыч]

torneb, Да, именно ней, и скорее всего, что для фанеры, поскольку сами пилочки еще с 70х годов, говорили, что ленинградские. Но прикупил и специальных, для металла. Я уже где то упоминал, швейцарской компании "Wallorbe". Они специализируются на пилах, пилочках, напильниках, надфилях и продаются во многих местах. Но я ими пилил всего один раз, нужен был пропил в СТ20 и шириной 0,1 мм. Пропилилась на раз. Буду дома, повыкладываю фото моих изделий, вырезанных такими пилочками.
