Осциллограф,маленький,на лампах

[maister]

В 70-е попался мне индикатор на 3ЛО. Размерами и по внешнему виду похож был на регулируемый автотрансформатор для сети с вольтметром спереди и скошенной передней панелью. Только вместо вольтметра стояла труба и было несколько ручек. Кажется было 2 пальчиковые лампы. Прибор выпускался как отдельный блок для армейской аппаратуры с питанием от сети 220В. Цветом был желтоватый, что говорит о флотском предназначении, т.к. был завезен в радиоклуб вместе с аппаратурой для ВМФ аналогичного цвета. До сих пор где-то лежит от него силовой трансформатор.( кому надо - поменяю на что-либо) Труба была заэкранирована вроде мягкой сталью до 1 мм толщиной. Что не пермаллой - точно!
Борисович, А не потечет пластик от нагрева трубы?

[Борисович]

Борисович, А не потечет пластик от нагрева трубы

Труба вроде бы полипропилен.Буду выяснять опытным путём в процессе

[Потапыч]

Борисович, Конечно полипропилен и конечно не поплывет. Не нагревается эта трубка больше 50-60 гр. а трубы рассчитаны ну минимум 80 гр. Гарантируют при 95 гр, 40 лет эксплуатации. А плавится, ну как минимум на 50-70 гр больше.

[Борисович]

Продолжим.Прикинул длину осциллографа,вырезал и согнул дно.
Так как здесь ожидается довольно сложный навесной монтаж,корпус будет из трёх частей: лицевая панель,дно и задняя панель.
Если сделать корпус из одно детали,типа как корпус на картинке,с монтажём будут проблемы.

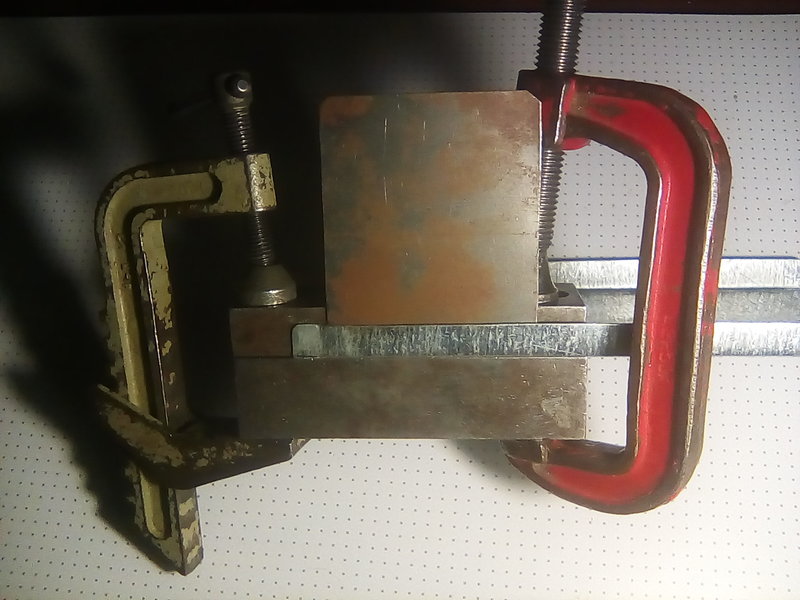

Соединить части корпуса желательно,что бы легко разделялись и точно позиционировались.На импровизушной приспособе загибаем ступеньки по краям дна.

Приклёпываем полоски с резьбой.Края у дна получаются вот такие.

Продолжение следует.Продолжайте наводить критику.ДЯДЯ ФЁДОР, Вы сильно помогли придумать экран для трубки

[Дядя Фёдор]

Я рад, что пригодился

[Борисович]

Я почитал бы

Глеб,так Вы прочитали про индикатор к приёмнику на ЭЛТ или как?
Такой индикатор сейчас - это будет круто или нет?

[OttoStirlitz]

Я почитал бы

Глеб,так Вы прочитали про индикатор к приёмнику на ЭЛТ или как?
Такой индикатор сейчас - это будет круто или нет?

Имхо, любой самодельный и при этом точный индикатор будет круто)

[Глеб]

прочитали про индикатор к приёмнику на ЭЛТ?

Прочитал, спасибо, интересно! Но практический смысл вижу разве что в "сканере" эфира качающейся частотой. Остальные функции (S-метр, отображение частоты и т.п.) - прекрасно получаются на матричных экранах. Как верно замечено,

любой самодельный и при этом точный индикатор будет круто)

[Потапыч]

Глеб, В FM приемниках, Маранц и пр. этот индикатор используется для точной настройки на станцию по максимальному разделению каналов, это в режиме гониометра и многолучевого приема. Больше на него ничего на выводится. Да, еще S кривой.

[Потапыч]

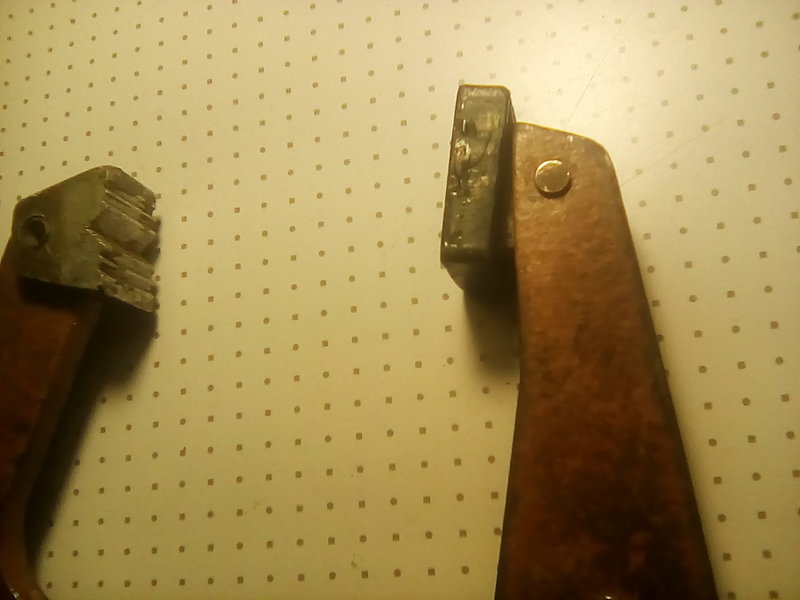

Борисович, А не поскажете, откуда струбцина с перекидывающимся диапазоном захвата, та, что слева. Уже несколько раз встречаю на фото, но за мои 65+, никогда ее в жизни не встречал. У моего деда, такой конструкции были деревянные, а вот металлические, только на фото.

[Борисович]

Потапыч, а их таких целых три.
Которые поменьше - из хозмагазина второй половины 80-х.Которая большая,сделана для работ по склеиванию корпусов из оргстекла.Когда его- оргстекла ещё было достаточно много

[Потапыч]

Борисович, А у пластмассовой еще и плавающие прижимы!

[Борисович]

Потапыч, круче,пластмасски ещё и снимаются

[Потапыч]

Борисович, Да, никогда ничего подобного не видел. Как оно все мимо меня прошмыгнуло....

[Shuare]

У нас в специализированных магазинах - полно подобных, от дешевых китайских и до вполне приличных

[Борисович]

прекрасно получаются на матричных экранах.

Глеб, Вы ещё позавчера были категорическим сторонником ламп в радиоприёме.А экраны сейчас есть и в пылесосе,и в утюге,и в чайнике.
А вот ЭЛТ - это сейчас как бы в применении большая редкость

[Глеб]

Глеб, Вы ещё позавчера были категорическим сторонником ламп в радиоприёме

В радиоприёме - бесспорно, но управлять и отображать проще и лучше п/п.

[Борисович]

Продолжим.Изолировал экран,сделал вывод для его соединения с корпусом.Сделал сетку,дистанционную втулку,центрирующую втулку.Доработал панельку.Кстати,панелька такая же, как у ИН-18.
Применил с трубкой,нормально.Картинку сделать забыл.А без трубки,на картинке.

Продолжение следует.Продолжайте наводить критику

[Потапыч]

Глеб Это совсем другое, чем измеритель уровня или цифровая шкала. Ко мне когда приходили друзья, то смотрели на этот индикатор как завороженные!
И делать его, от силы неделю

[Потапыч]

Борисович, да, панелька.... и не только на ИН18, но и на ИН4...

[Глеб]

Ко мне когда приходили друзья, то смотрели на этот индикатор как завороженные

Эстетика да, бесспорно!

Борисович, чем будете красить мордашку?

[Потапыч]

Глеб, самые лучшие приемники того времени, были с таким индикатором. Цифровая шкала и память станций, не всегда, поскольку это потребительские удобства, а высококачественному тюнеру, такой индикатор просто необходим.

[Борисович]

чем будете красить мордашку

В размышлениях.Какие предложения?

[Глеб]

высококачественному тюнеру, такой индикатор просто необходим

Необходим для точной настройки, которую ФАПЧ-контроллер обеспечивает автоматически.

[Потапыч]

В размышлениях.Какие предложения?

а может еще фальшпанель установить?

[Борисович]

а может еще фальшпанель установить?

Никогда не делал.Не совсем понимаю её назначение.Такие были у приборов в 60-е

[OttoStirlitz]

Продолжим.Изолировал экран,сделал вывод для его соединения с корпусом.Сделал сетку,дистанционную втулку,центрирующую втулку.Доработал панельку.Кстати,панелька такая же, как у ИН-18.
Применил с трубкой,нормально.Картинку сделать забыл.А без трубки,на картинке.

Продолжение следует.Продолжайте наводить критику

Никогда не понимал мельчения на корпусах... ручки большими смотрятся на маленьком корпусе, места мало...

[Борисович]

Никогда не понимал мельчения на корпусах...большие ручки на маленьком корпусе, места мало

Изначально было написано - ИГРУШЕЧНЫЙ ОСЦИЛЛОГРАФ.

OttoStirlitz, Вы показали бы какие нибудь свои конструкции.Весьма интересно посмотреть

[Потапыч]

Вот мне просто необходима фальш панель, хотя бы для того, что бы закрыть винты крепления и сделать необходимые надписи. Но для этого нужно сделать чертеж в соответсвующем виде и отдать на работу, что бы выгравировали на 3D принтере из металлизированного пластика.
Раньше было проще, нарисовал в Cad и отдал, а уже исполнитель перегнал в необходимый иму формат и напечатал на 0,25 мм алюминии и вырезал в размер. Тот, что справа внизу...

[Борисович]

Потапыч, ну винтов пытаюсь сделать на передней панели минимум.На осциллографа допустим всего два и те М2.
А так как мне надписи придётся рисовать.Буду думать,как это сделать нормально.В смысле точно разметить

[OttoStirlitz]

Никогда не понимал мельчения на корпусах...большие ручки на маленьком корпусе, места мало

Изначально было написано - ИГРУШЕЧНЫЙ ОСЦИЛЛОГРАФ.

OttoStirlitz, Вы показали бы какие нибудь свои конструкции.Весьма интересно посмотреть

Я новичёк) Поэтому их нет в готовом состоянии. Но также большой любитель покрутить приборы, поэтому удобство пользования для меня не на последнем месте. Да и я сказал что это моё личное мнение, поэтому не придирайтесь)

[Потапыч]

смысле точно разметить

Так штангельциркулем, а лучше, штангенрейсмусом, разметить относительно низа, расположение и высоту букв, а с боковой стороны, центра надписей. Только вот вопрос, как сами надписи наносить. Переводной шрифт бы....

[Борисович]

Потапыч, сложная разметка,это разметка положения цифр и даже рисок вокруг ручек.Плюс,что это надо сделать на окрашенной панели.
Вот это написано уже на полностью собранном,с установленными ручками и прочим.Причём пером.
Сейчас планирую писать на снятой пустой панели,маркером 0,5 мм.Надписи так получатся естественно более качественные,но нужна точная разметка их положения и ещё следов от разметки не оставить

[Потапыч]

недавно писал маркером, нехорошо держится, нужна дополнительная защита.

[Дядя Фёдор]

Потапыч, сложная разметка,это разметка положения цифр и даже рисок вокруг ручек.Плюс,что это надо сделать на окрашенной панели.
Вот это написано уже на полностью собранном,с установленными ручками и прочим.Причём пером.
Сейчас планирую писать на снятой пустой панели,маркером 0,5 мм.Надписи так получатся естественно более качественные,но нужна точная разметка их положения и ещё следов от разметки не оставить

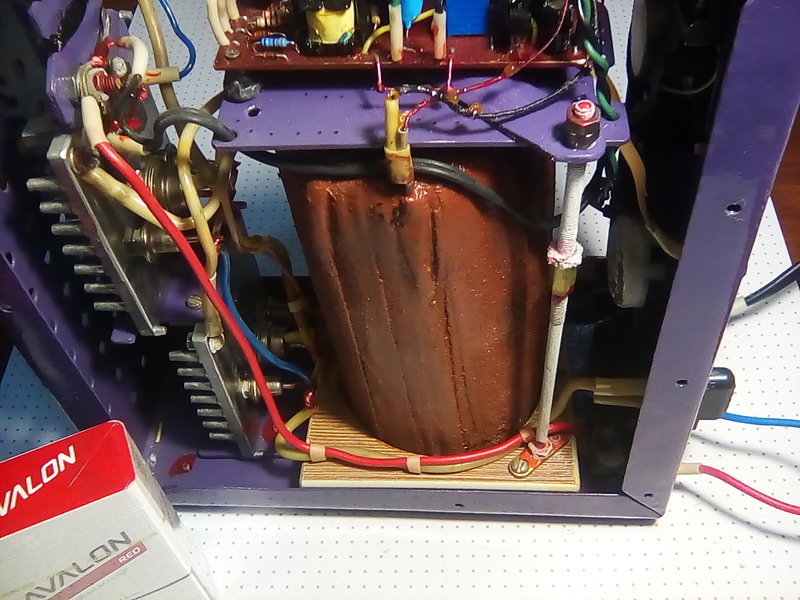

Это блок питания?

[Борисович]

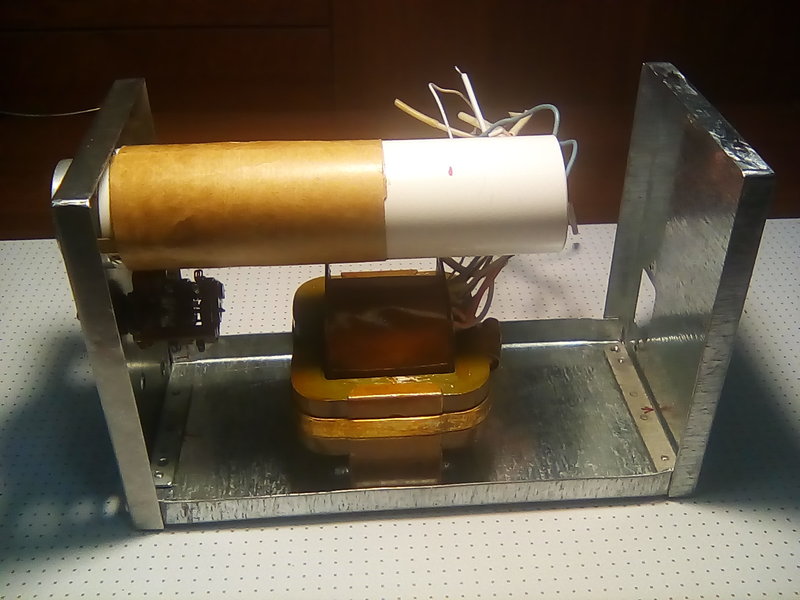

Продолжим.Собрал части корпуса.Всё хорошо,углы прямые.Легко разбирается и собирается с сохранением геометрии.
Прикинул расположение трансформатора,установил трансформатор.Включил трансформатор.Нормально,не резонирует и не гудит.
Ну собственно это и ожидалось.Ток ХХ трансформатора около 20 ма.Количество витков вторичных обмоток корректировалось при нагрузках подобным реальным в процесс намотки
Продолжение следует.Наводите критику

[Борисович]

Это блок питания?

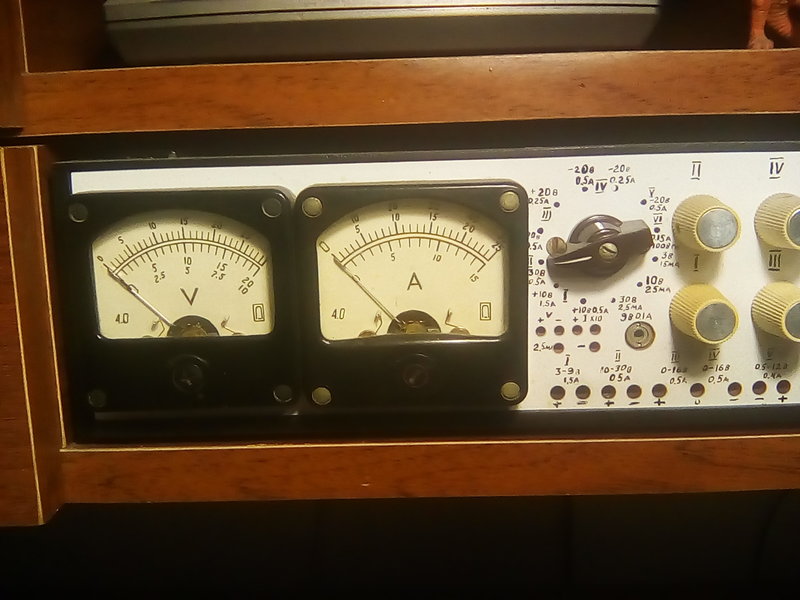

Да блок питания,сделан в 80-е годы.На шесть независимых напряжений,пять- регулируемые.

[Потапыч]

На шесть независимых напряжений,пять- регулируемые.

А гнезд гораздо больше.....

[Shuare]

Продолжим.Собрал части корпуса....
Прикинул расположение трансформатора,установил трансформатор....Наводите критику

Навожу - боюсь, что при таком расположении трансформатора будет дикая наводка на трубку (на луч). Возможно, придется перейти на ТОР или вообще транс вынести наружу (как внешний блок питания)

[Потапыч]

Борисович, Я не так много сделал устройств с электроннолучевыми трубками, но ревербераторов и магнитофонов, достаточно и выработал стойкое условие. Собираю макет, что бы трубка светилась и виден был луч или головка воспроизведения стояла на своем месте и УВ работал и начинаю двигать и крутить в нескольких плоскостях силовой трансформатор, а было, что и дроссель питания, пока не найду место с минимальными наводками или фоном.

[Потапыч]

Shuare, А вы правы, трансформатор в ламповых оциллографах выносился максимально далеко от трубки, вероятность наводки, минимальная, а Борисыч установил его в самом плохом, в этом отношении месте.

[torneb]

Только вот вопрос, как сами надписи наносить. Переводной шрифт бы....

Можно напечатать на прозрачной пленке для лазерных принтеров- она продается,недорого.Правда надписи будут черного цвета.
Можно и инверсный, а потом аккуратно закрасить тем же корректором.
Кстати китайцы вовсю барыжат порошком люминофора-развел в лаке и крась чего хочешь)
Закрепить можно лаком для волос - я когда то так покрывал обычную бумагу чертежную,чтобы на ней следы от пальцев не оставались

[Борисович]

А гнезд гораздо больше.....

Так как положений переключателя оказалось больше ,чем источников питания,на свободных положениях сделан вольтметр и миллиамперметр,которыми можно пользоваться отдельно с мелких гнёзд.Опция оказалась не слишком востребована,но иногда пользуюсь.

Навожу - боюсь при таком расположении трансформатора будет дикая наводка на трубку

Сам этого опасаюсь.В первоисточнике такое расположение.Наводки автор поборол глухим толстым экраном трансформатора.

Буду делать так же.
Кстати,в осциллографе который не сохранился,а это был "Векторный индикатор нелинейных искажений" Акулиничева, была использована трубка ЛО247 от ЛО-70,со штатным экраном,который несколько упрощён,но наводок не было.В самом ЛО-70 тоже примерно такая конструкция ,как и том который делается и трансформатор не экранированый и как бы работает.
Так что будет глухой экран трансформатора

[Vygandas]

Кстати 3ЛО1И просто меняется на 6ЛО1И ! Только желательно повысить яркость увеличивая напрежение на 2-ом аноде

[OttoStirlitz]

Кстати 3ЛО1И просто меняется на 6ЛО1И ! Только желательно повысить яркость увеличивая напрежение на 2-ом аноде

А это не приведёт к сокращению срока службы трубы? Может тогда сделать яркость регулируемым?

[Борисович]

Кстати 3ЛО1И просто меняется на 6ЛО1И !

Борисович писал(а): ↑
Изначально было написано - ИГРУШЕЧНЫЙ ОСЦИЛЛОГРАФ.

Тут вся сущность в 3ЛО.
А меняют с небольшими измениями в схеме : 3ЛО,5ЛО,6ЛО,ЛО247 и 8ЛО29

[Shuare]

Навожу - боюсь при таком расположении трансформатора будет дикая наводка на трубку

Сам этого опасаюсь.В первоисточнике такое расположение.Наводки автор поборол глухим толстым экраном трансформатора.

Может проще все-таки кусок стальной трубы на трубку? Он еще и коротким витком будет работать, а у транса - экран "из кусков" получается

А это не приведёт к сокращению срока службы трубы? Может тогда сделать яркость регулируемым?

Вот если яркость за счет тока луча увеличивать - это плохо. А напряжением (ну почти до предельного) - это правильно. Заодно и толщина луча не увеличивается

[Борисович]

Может проще все-таки кусок стальной трубы на трубку? Он еще и коротким витком будет работать, а у транса - экран "из кусков" получается

Это отложим,до получения отрицательных результатов.Трубка с экраном планируется легкосъёмным блоком.Если экранирования будет недостаточно,то придётся заказывать трубу по форме и размерам как пластмассовая,но железную.Заготовка есть,чертёж тоже.Минус,довольно нудный процесс заказа,конкретно для этого случая ( слишком уж мелкий заказ)

[Потапыч]

OttoStirlitz Виду большего размера экрана и большего пути прохода луча, необходимо для получения приемлемой яркости, увеличить напряжение для 6ЛО. А срок службы здесь не при чем, это номинальный режим работы для этой ЭЛТ.

[Потапыч]

Борисович, Ну есть еще возможность сделать короткозамкнутый виток вокруг железа с катушкой. Он как раз закроет самое плохое место на сердечнике, стык половинок магнитопровода, желательно из меди и потолще. Если будет мало, ну тогда уже магнитный экран на трансформатор, а может еще более серьезный, на трубку.
