Блокинг был отмакетирован и параметры R1, R2, C1 были подобраны для наиболее подходящей частоты и формы импульсов. Но когда макетировал - вместо выхода компаратора использовал резистор на 15 Ом, который коротил на землю и все работало отлично. Развел и сделал плату с компаратором и частью других (тоже отмакетированных, но отдельно) узлов. Ну и столкнулся с тем что блокинги не глушатся или глушатся нестабильно. Схема не с потолка. Причем например в найденных мною схема номинал R2 был много большим, 33-100 кОм, у меня приемлемая частота работы 16-20 кГц и длительность импульса 7-8 мкСек получилась именно при 12 кОм с тенденцией поставить 11 кОм.

Сейчас рабочий день кончился можно что-то проверить в железе.

R1 увеличил до 220 Ом, С1 уменьшил до 22 нФ имею 21 кГц 6 мкСек но блокировки не происходит , на выходе компаратора импульсы порядка вольта, а не 400 мВ

Wladimir_TS, ну упрощённое макетирование часто не прокатывает,приходится делать почти полное

Тут только из опыта можно.Попытаться провильно понять,сколько его,этого макетирования, нужно по объму

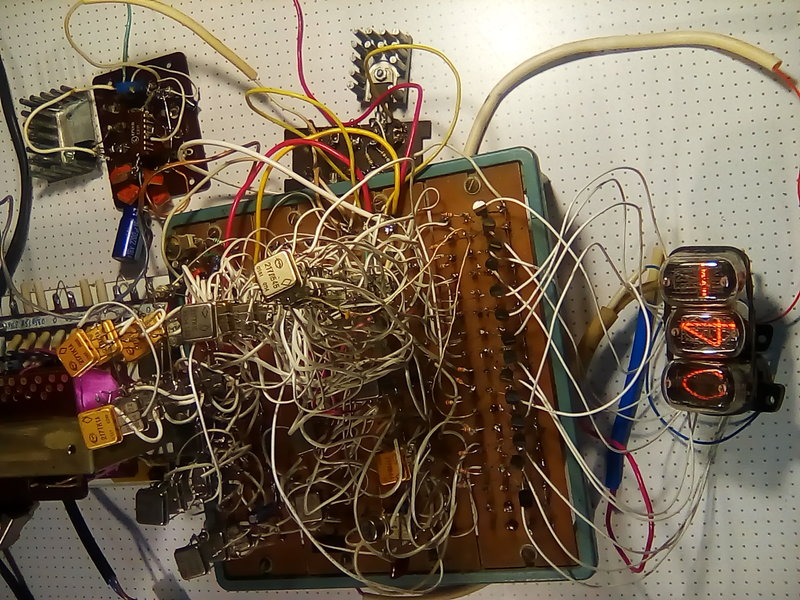

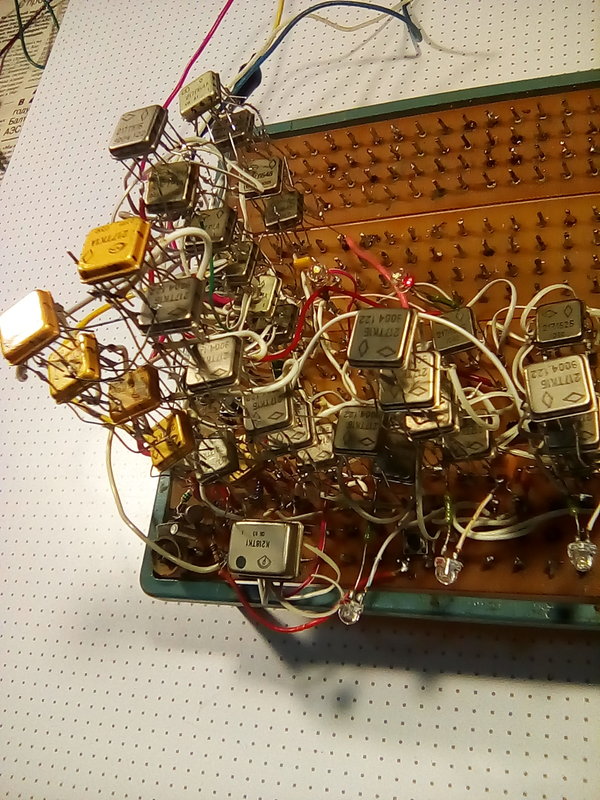

Почти полное не делал.

По свежим данным засада в разводки не то земли, не то питания, не то обоих.

Заткнул 2 из 3х блокингов резисторами по 15 Ом с базы на землю, третий начал управляться. Землю разводил вроде правильно, звездой из одной точки от разъема и ноги минусовой фильтрового конденсатора. Если заткнуть только один управление становится нечетким.

Wladimir_TS писал(а): ↑

01 фев 2022, 19:34

Если заткнуть только один управление становится нечетким.

Поиграйте номиналами R2, в сторону увеличения.

Я выше писал - 100->220 Ом не меняет ничего кроме частоты генерации.

В общем пробовал поднимать сопротивление до 470 Ом. Управление появляется, но с прогревом пропадает вновь. Чуть изменил разводку земли объеденив земли блокинг-генераторов и компаратора. Все равно не работает. Ничего не понимаю. При этом - если принудительно отключить 2 из 3х блокингов, оставшийся прекрасно управляется. Даже при резисторе R2 в 100 Ом.

Так-же заметил что у 2х из 3х блокингов греются трансформаторы, при абсолютно одинаковой форме импульсов и потреблении.

Wladimir_TS, какие то чисто чудеса.А трансформаторы одинаковые или разные?В теме про " ......на ИЕ10" у меня картинка есть,в том числе там плата управления тиристорами.ИТ намомотаны на том ,что тогда смог найти.Однако работает уже более 35 лет

Одинаковые из одной коробки. Сам не понимаю, пока ковыряю дальше.

С 470 Омами пока нормально регулирует. Но в одном канале транзистор что-то не то делает. Буду разбираться.
