Колонки на динамиках с Али.
Добавлено: 24 ноя 2021, 11:36
В связи с изготовлением новой стенки я лишился встроенных в нее колонок, и встал вопрос о новых.
Дело осложнялось тем, что места мало и максимальная габаритная ширина оказалась порядка 25 см, по бокам от телевизора - даже временные Маяки 221 туда не помещались.
ТЗ простое - недорогие колонки, с габаритной шириной не более 25 см, наибольшего объема, бюджет 10 тыр.
Поискал среди б/у, ничего подходящего не нашел, решил попробовать сделать на покупных динамиках.
ГДШ из Маяков в колонку не залезали, плюс подвес начинал тухнуть.
Автомобильные отбросил сразу же, измерения нескольких уже имеющихся экземпляров подтвердили их почти полную непригодность для любого оформления кроме дверей машины - резонансная частота 100 Гц, Qts 1.5 и больше.
В качестве корпуса выбрал готовые ЛДСП из Леруа. Использовал ЛДСП 60х30 на боковины, 60х20 на верх, дно, переднюю и заднюю панель.
Внутренний объем получился 28 литров. Собирал на уголках, предварительно склеив герметиком. Передняя стенка - на винтах с резиновой герметизацией по периметру (чтобы можно было потом экспериментировать с динамиками и оформлением, просто меняя переднюю панель целиком. В середине сделана распорка, хотя и без нее жесткость нормальная.
Изнутри корпус оклеил ватином и набил холофайбером (купил 1 кг на озоне). Динамик расположен со смещением от центра вверх.

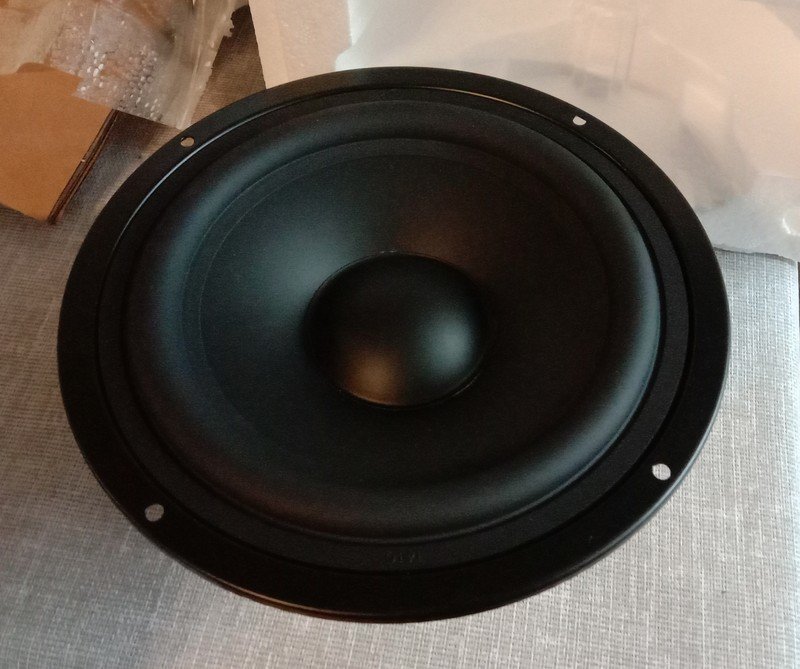

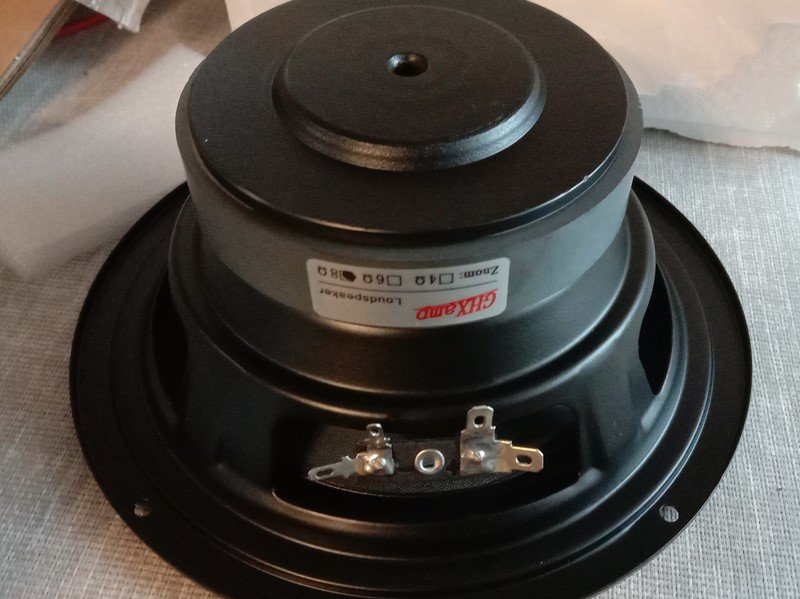

Динамики - 7 дюймовые мидбасы GHXamp. Сделаны были очень хорошо, магнит большой, никаких подтеков клея, в общем придраться внешне не к чему.
А вот по замерам подкачал, Fs = 64 Гц, Qts = 0.78, Vas = 11,2 литра. (обещали резонанс в 50 Гц).
Рассчитал под все это дело фильтр 1-го порядка с частотой раздела примерно 4 кГц:

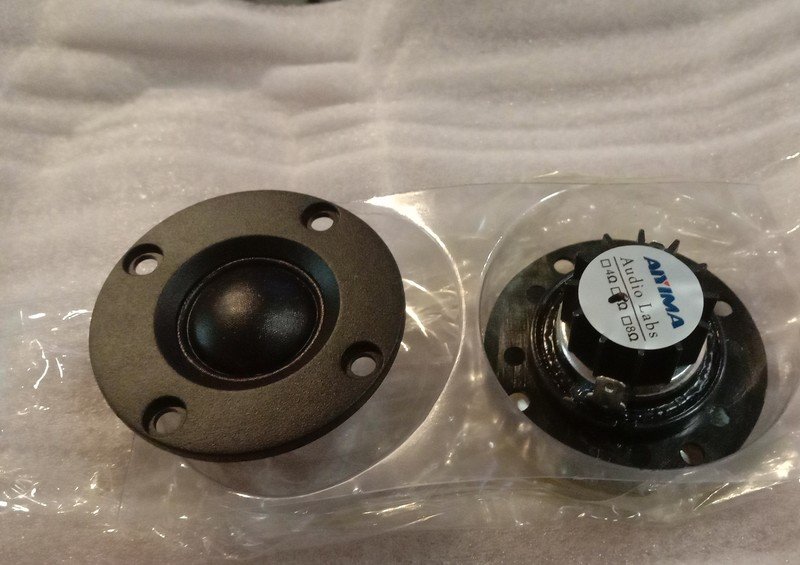

Пищалки "Aiyima", покупались давно для "добавим ВЧ ГДШ", но не пригодились. Обычные купольные пищалки, Fs =1.8 кГц, причем частоты у пары совпадают буквально до герца.
Собрал все воедино и атслушал. ))
По результатам атслушивания стало понятно, что одним атслушиванием не обойтись, нужны хоть какие-то замеры. Т.к. "чего то не хватает" - понятно, а чего и куда именно крутить - не понятно. )))
Плюс, нехватка НЧ ощущалась однозначно, а я сильно не хотел лепить фазоинвертор.
Вспомнил, что всегда хотел попробовать пассивный излучатель, нашел на али ПИ той же фирмы, что и динамики, и на вид точно такие же.

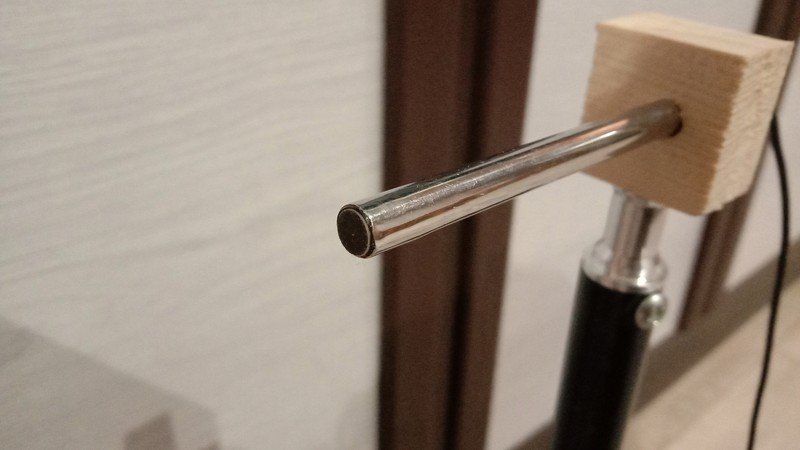

Пока ПИ шли, занялся измерительным микрофоном. В сети все хвалят китайские клоны WM61 как наиболее бюджетное решение, дающие замеры, похожие на правду. Ждать еще и микрофон с али было неохота, расковырял гарнитуру от SonyEricsson, собрал из микрофона и куска антенны измерительный микрофон.
Кусок антенны служит экраном, внутри набит ватой. Заглублять микрофон в трубку нельзя, сразу вылазят гармоники. По этой же причине нужна трубка. Если крепить скажем на пластину - гармоники тоже появляются. Поэтому строго трубка.
По поводу измерительных свойств капсюлей - позже я набрал разных капсюлей и сделал ими измерения. Вывод - все они одинаковые, разброс между ними мизерный, такой же, как и разброс между несколькими измерениями одним микрофоном. Поэтому гоняться именно за WM61 наверное не стоит. Ценность настоящего измерительного микрофона - в прилагаемой к нему калибровочной таблице. ))
Измерения делал как завещал МЭК, микрофон в метре от колонки, в суррогате заглушенной камеры,сделанном из одеял.
В результат после некоторой доводки фильтров такой:
Изначально был большой провал по СЧ, который удалось выровнять, полностью отключив фильтр мидбаса. ВЧ оставил как есть, помятуя, что в помещении ВЧ будет несколько хуже. В итоге от фильтра остался только конденсатор на 2 мкФ.

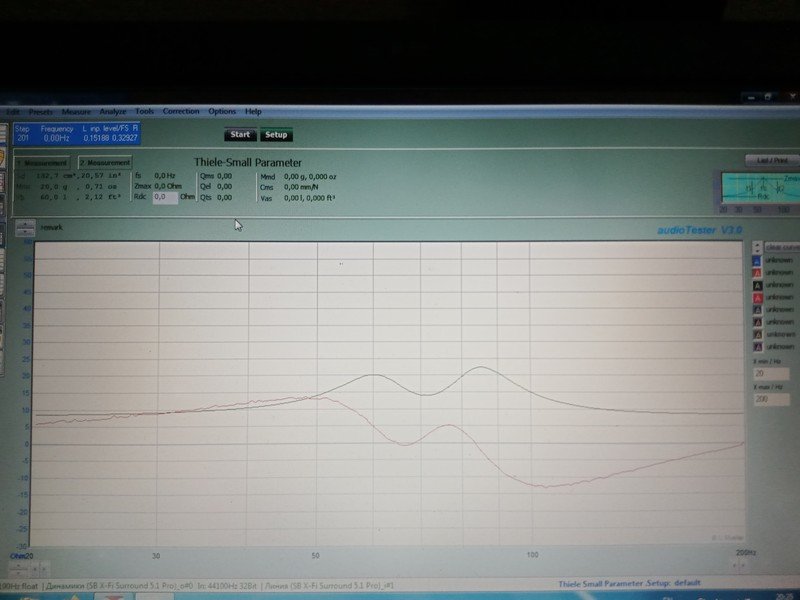

Доводку ПИ делал по графикам импеданса, все просто и наглядно. Цель - получить 2 пика на графике, раздвигать их нужно слегка подальше чем для ФИ. Регулировка пластилином, который лепится под изнутри под пылезащитный колпачок.

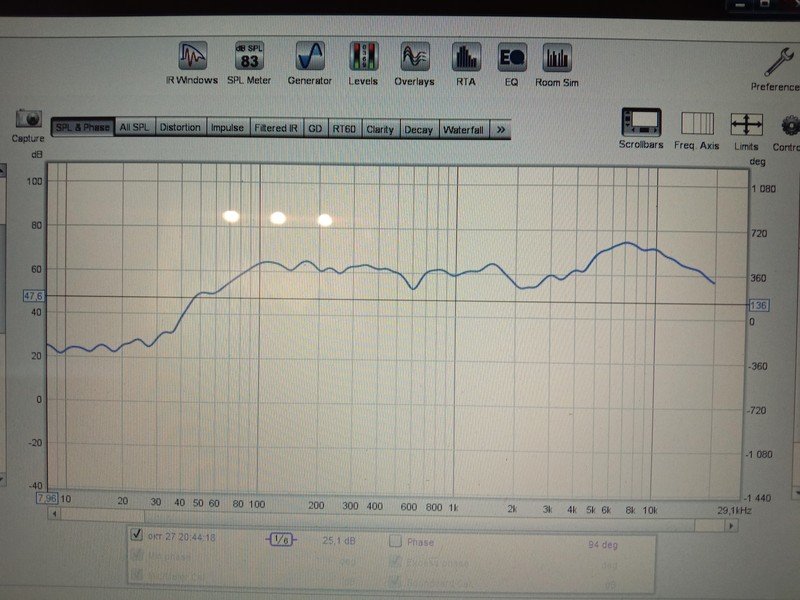

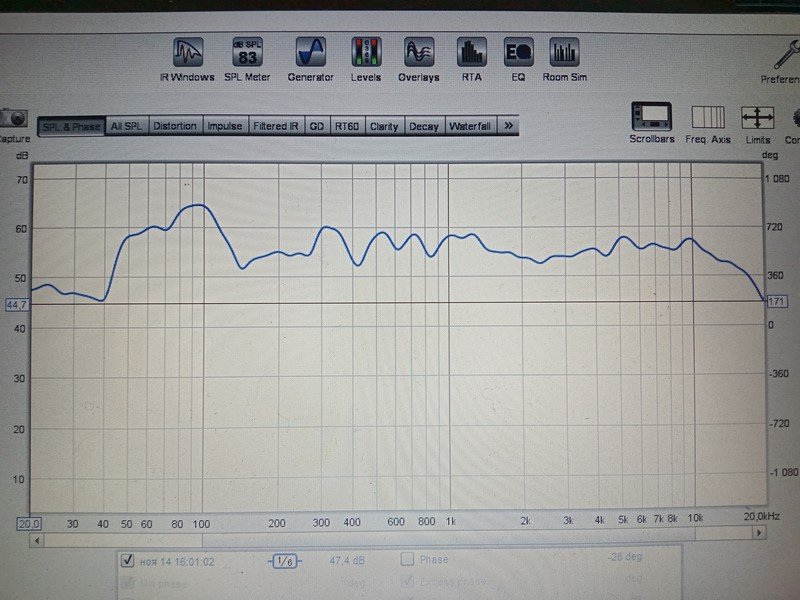

Результаты замеров в комнате, с точки атслушивания (с дивана): )))

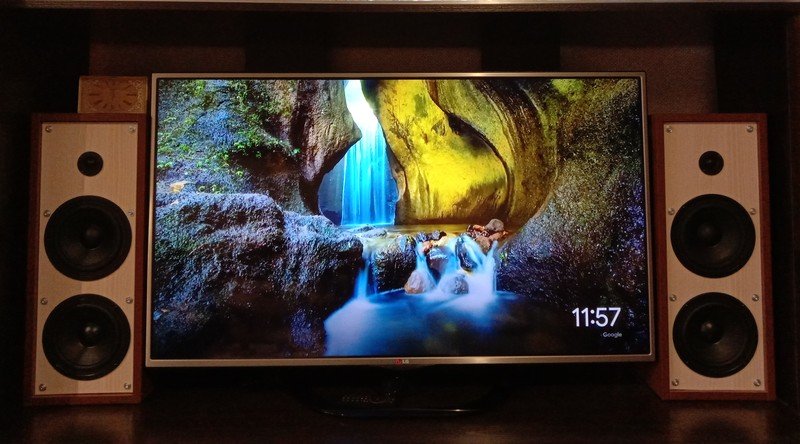

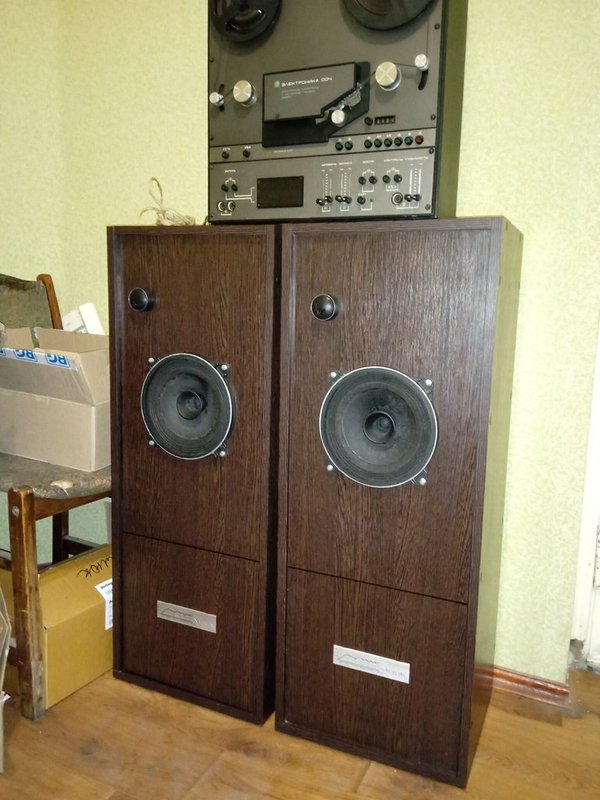

Внешний вид без грилей:
Грили сделал из легких деревянных реек, обтянутых неплотной тканью.

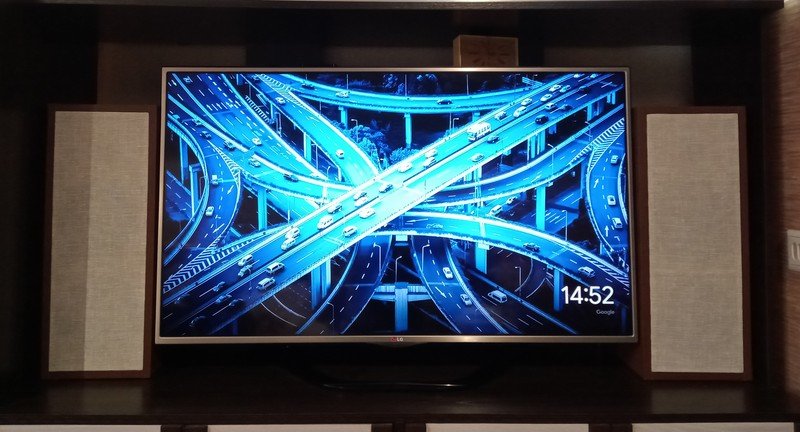

Окончательный внешний вид.
После доводки с микрофоном колонки зазвучали ровно, как я хотел.
Басы мне нравятся, в частности пианино звучит прям как настоящее. Маяк, разумеется, рядом не валялся.
Расходы уложились в 10 круб.
Ссылка на динамики: https://aliexpress.ru/item/32911693080.html
Ссылка на ПИ: https://aliexpress.ru/item/4000382217232.html
Пищалки: https://aliexpress.ru/item/32574583541.html
