Доброго времени суток! Ребята подскажите можно ли из часов трёхпрограммного приёмника Альтаир 204 сделать показометр частоты настройки укв (ФМ) приёмника?
Re: Самодельные часы,разные
Добавлено: 14 апр 2024, 22:57
twoporylyj
Простой ответ: нельзя, потому что там вообще нет УКВ, он без трансляционной сети не работает.
Сложный ответ: если трансляционная сеть имеется, и там присутствуют все три программы, можно сделать индикатор номера кнопки с дешифратором на диодах, например.
Более сложный ответ: если хочется именно УКВ, можно сделать внешнюю коробку с приёмником, который может быть каким угодно, в т.ч., с «показометром», таких наборов много. И после усилителя в приёмнике поставить трансформатор с амплитудой на выходе 15 или 30 вольт.
Если есть желание вывести именно на дисплей, уже имеющийся в трёхпрограммнике, можно что-нибудь типа цифровой шкалы сваять с выходом на стандартный модуль дисплея на микросхеме TM1637. Индикатор из модуля выпаять, заменить на 11 оптопар PC817. Четыре для выбора знакомест, семь - для переключения сегментов. И уже оптопарами дёргать сетки и аноды индикатора трёхпрограммника от его штатного источника питания.
Re: Самодельные часы,разные
Добавлено: 03 май 2024, 01:29
BAZ

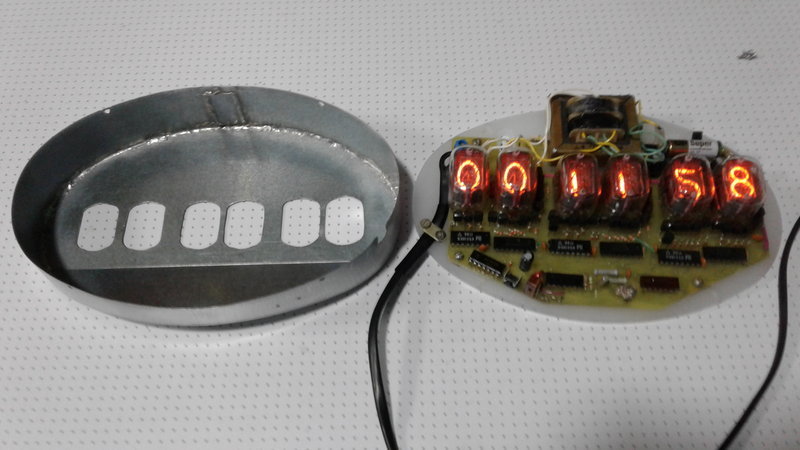

Знаете что за схема у газоразрядных ?
Re: Самодельные часы,разные
Добавлено: 03 май 2024, 07:36
Владимир116
Как по мне-часы на ИВ-11.
Re: Самодельные часы,разные
Добавлено: 29 май 2024, 00:07
alti
Модернизировал старые китайские часы...
Первоначально была задумка просто добавить в готовые часы свою плату управления на микроконтроллере. И это у меня получилось. Но уж больно архаичными оказались все остальные компоненты.
Первое с чем пришлось столкнуться,- это экран. Оригинальные светодиоды были слишком тусклые и один из них я умудрился повредить. Вместо корпусных (выводных/smd) там стояли какие-то крошечные светящиеся бусины. В общем, решил все диоды заменить на современные SMD0805. Встали практически идеально:
А так выглядит распиновка экрана:
Довольно запутанная, надо заметить. Запутанность эта идёт из тактировки таких часов частотой сетевого напряжения 50Гц. Именно с такой частотой переключались изначально группы сегментов. Впрочем, переход на килогерцы хуже точно не сделал.
Собственно плата.
Кнопки. В оригинале стоят просто упругие металлические пятаки. Довольно жёсткие и не слишком надёжные. Плюс немного странная разводка платы. Для более адекватной работы проще оказалось изготовить новые платы с современными тактовыми микрокнопками.
Передняя панель в сборе. Осталось только подключить кнопки и источник питания.
Часы в сборе. Имеется 3 уровня яркости. Плюс автоматический режим (по времени)
вывод на экран дня недели....
Re: Самодельные часы,разные
Добавлено: 29 май 2024, 07:06
oldmao
Насчёт килогерц динамической индикации - наткнулся на ёмкость светодиодов. То есть где-то с 300 кГц светодиоды не успевают зажигаться. Это точно ёмкость - осциллографом смотрел, фронты завалены. Хотя, может и выходное сопротивление ATmega2313 роль играет.
Схем часов на радиокоте завались.Хочешь на ГРИ,хочешь на люминисцентных.
В,принципе,ничего сложного - нужно только часы реального времени хорошие поставить.
У меня с погрешностью 1 минуту в год..
Схем часов на радиокоте завались.Хочешь на ГРИ,хочешь на люминисцентных.
В,принципе,ничего сложного - нужно только часы реального времени хорошие поставить.
У меня с погрешностью 1 минуту в год..
Мне больше всех DS3231 понравилась. Очень точно работает, в отличие от схем со внешними кварцами. Всё-таки термокомпенсация даёт о себе знать! И никакой коррекции не надо. Заказывал 5 штук на Али... Работают. Просто в магазине они стоят неоправданно дорого.
А вы без ключей,сразу к пину контроллера подключаете?
Да, без ключей.
PS Да, я дурак , такой вот экспериментатор...
Когда отлаживал схему с динамической индикацией в Протеусе долго не мог заставить её нормально работать. Нормально она заработала только только после введения регистров сдвига. До этого,- просто светомузыка какая-то. Далее, на реальном железе (с люминисцентным индикатором) и этого оказалось мало! Если сегменты не тушить перед выводом следующего разряда, то наблюдались сильные засветы. Так что, пришлось программно отключать все сегменты на несколько микросекунд.
Если сегменты не тушить перед выводом следующего разряда, то наблюдались сильные засветы. Так что, пришлось программно отключать все сегменты на несколько микросекунд.
У меня коммутация ключами ULN2003-Очень удобно.
В протеусе не отлаживал - нарисовал схему, спаял и уже код отлаживал - вначале добился чтобы сегменты включались по цифрам правильно, потом все остальное.
Питается от зарядки для сотового - для анодного делал разные повышающие - и на таймере 555 и на типа MT3608
Кстати питание накала особенно не влияло- что переменное,что постоянное
Кстати питание накала особенно не влияло- что переменное,что постоянное
Я как то смотрел какой карман-кардан так обалдел , накал вакуумника сделан геной по Н мосту . Чуть с дубу не рухнул ... наверно потому что питался от силового импульсника 5 Вольт и конструкторам так показалось проще. А насчет переменки все таки наверно есть разница если так замарочились ...
А насчет переменки все таки наверно есть разница если так замарочились ...
переменка это классическое- раньше ведь трансы ставили.Намотать лишнюю обмотку труда не составит.Ну и в теории правильнее для успешного гашения и паразитной засветке.
А на практике- давно люминисцентные,особенно забугорные,питают постоянным.
Я просто гасил резистором тупо до 1,1 В с 5 вольт.
Когда преобразователь был на таймере 555 - на дроссель-гантельку наматывал дополнительную обмотку на накал
Re: Самодельные часы,разные
Добавлено: 30 май 2024, 13:33
oldmao
alti с люминесцентными сложнее, там послесвечение люминофора. Если помните часовую серию К176(ИЕ12, ИЕ13, ИЕ18 и совсем экзотика - календарь ИЕ17), то там в управлении разрядами как раз делалась пауза (1/16 интервала, если память мне не врёт) для гашения люминесцентных индикаторов. Насчёт ИЕ12 не уверен, а в ИЕ18 точно есть.
У меня коммутация ключами ULN2003-Очень удобно.
В протеусе не отлаживал - нарисовал схему, спаял и уже код отлаживал - вначале добился чтобы сегменты включались по цифрам правильно, потом все остальное.
Питается от зарядки для сотового - для анодного делал разные повышающие - и на таймере 555 и на типа MT3608
Кстати питание накала особенно не влияло- что переменное,что постоянное
Для ВЛИ я использовал TD62783AF.
В отличие от ULN2003 это ключи по положительному напряжению. Очень удобно при работе именно с ВЛИ.
Протеус был нужен для того, чтобы отладить моего монстра- реплику часов «Электроника 7-21».
Ибо в железе это было сделать затруднительно. Слишком, уж, много функций было туда было заложено.
В общем, там память 328й меги была заполнена на 38%.
В отличие от ULN2003 это ключи по положительному напряжению. Очень удобно при работе именно с ВЛИ.
ну произвести инверсию в коде тоже несложно.
Зато эти ключи есть в любой радиолавке за копейки.
Плюс первоначальный прижим сегмента на общий уменьшает вероятность паразитной засветки.
У меня перед выводом цифры все гасятся на общий, а потом нужный сегмент зажигается.
Вообще люблю ВЛИ.Свечение у них приятное
alti с люминесцентными сложнее, там послесвечение люминофора. Если помните часовую серию К176(ИЕ12, ИЕ13, ИЕ18 и совсем экзотика - календарь ИЕ17), то там в управлении разрядами как раз делалась пауза (1/16 интервала, если память мне не врёт) для гашения люминесцентных индикаторов. Насчёт ИЕ12 не уверен, а в ИЕ18 точно есть.
Знаем такие. Слишком глубоко в их работу не вникал. Но ремонтировать часы с такими микрухами приходилось. Огромные настенные «Электроника 7» на 33 отдельных ИНах.
Помнится, там сдох от времени кондёр по питанию, одна из 176х(которая задающий генератор-делитель) и кварц.
Причём микруха сдохла довольно интересно. Появилось некое 3е состояние, которого не должно было быть.
Re: Самодельные часы,разные
Добавлено: 31 май 2024, 23:48
twoporylyj
Там бывает такая неисправность, когда воткнёшь часы в розетку - кварцевый генератор стоит и не шевелится, кратковременно коснёшься кварца - и поехало. Хоть год может ворочаться. До следующего пропадания питания, и по новой надо кварца касаться. Уж не знаю, микросхема ли слегка подпорченной становится, или вокруг неё что-нибудь.
Огромные настенные «Электроника 7» на 33 отдельных ИНах
Ну на ИН-ках такого не знаю. Может просветите ?
А так разных "семерок" наремонтировался , большие на 48 ИВ-26 , по меньше на 16 . Мне от них на заводе аж блевать хотелось, аж яших выгоревших ИВ-ок имел чтоб полностью всех не менять а подобрать только на замену полностью дохлых.
А так с ними была всякая беда , кварцы дохли , микросхемы реже, бывало и емкости текли в генераторе от работы в неотапливаемых цеховых условиях
Re: Самодельные часы,разные
Добавлено: 08 июн 2024, 23:14
Борисович
Продолжение.

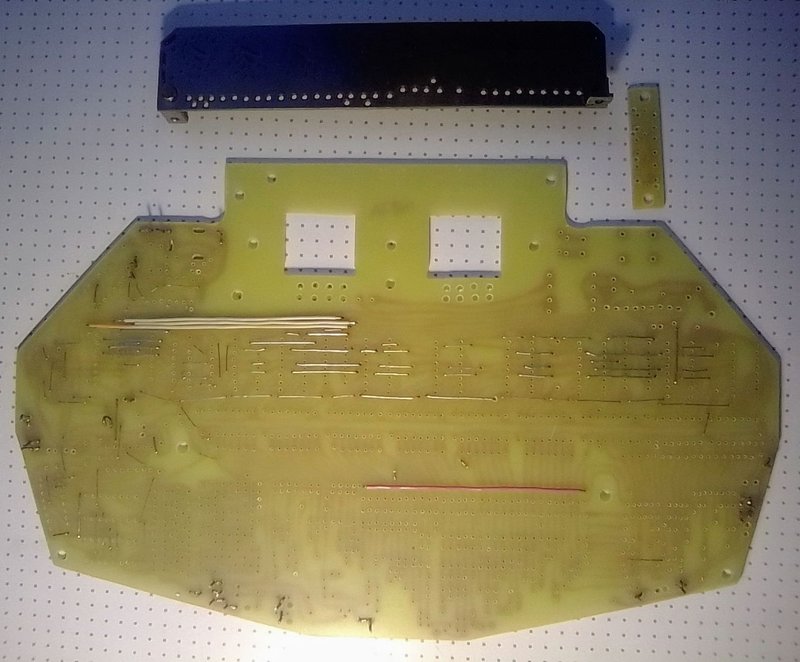

Вырезал платы для части часов.
И что то многовато их получается,плат то
Для ВЛИ я использовал TD62783AF.
В отличие от ULN2003 это ключи по положительному напряжению.
А что обычные транзисторы использовать мешает? Всегда так делал, особенно если к положительному притянуть нужно.
Ещё более удобно, цифровые транзисторы использовать, типа DTA(DTC) 114,124,144 и подобные.
Да ничего не мешает, кроме а) необходимого их количества; б) занимаемой площади рассыпухи вокруг (токоограничители в базе, в колекторах); в) общей стоимости этой груды транзисторов + вагона резисторов двух разных номиналов; г) в случае серийного производства увеличение площади платы занимаемое транзисторами и их обвязкой - увеличение стоимости самой платы; расширение (разростание) номенклатуры деталей на складе.
И поэтому нужно задаться простым вопросом - что дешевле - n-штук ULN2003 или k-штук транзисторов + l-штук резисторов таких + m-штук резисторов других + площадь платы на t дециметров больше, чем площадь платы с n-штук ULN2003.
И подозреваю, что дешевле будет первый вариант. Вообще, это распространенное заблуждение - мол зачем здесь микроконтроллер поставили только что бы светодиодиком моргнуть, можно было же все на рассыпухе сделать, на трех с половиной деталях. Во разработчики дибилы. А когда садишься считать, то получается, что вот эта рассыпуха о трех с половиной деталях стоит больше, нежели микроконтроллер, занимает места больше, чем этот sot-23 микроконтроллер (да, есть и такие, а есть микроконтроллеры и в еще меньших корпусах).
Re: Самодельные часы,разные
Добавлено: 09 июн 2024, 18:15
vladnik
Tronix, Да это понятно.
Я сам использую также ULN2003, К1109КТ где можно, не в этом суть.
Суть в том, что вот это - "для ВЛИ я использовал TD62783AF" в простом магазине не найдёшь.
Как и устаревшие К161КН1, КН2.
А вот цифровики DTC114 всегда есть в продаже. Да и места они занимают не больше 2003-й, або маленькие.
А применять нужно элементы всегда по необходимости и возможности(и стоимости).
Re: Самодельные часы,разные
Добавлено: 10 июн 2024, 01:34
Борисович
Продолжение.
Вырезал остальные платы для часов.
Теперь надо кернить и размечать.
Встречал ULN2003 в тепловентиляторе , сдох один транзистор , заменил на навесной.
Так такое уже лет 40 как придумали.
Работал у меня друг,уже покойный, в конце 70-х, начале 80-х мастером по ремонту калькуляторов. И был калькулятор,Искра-какая то.

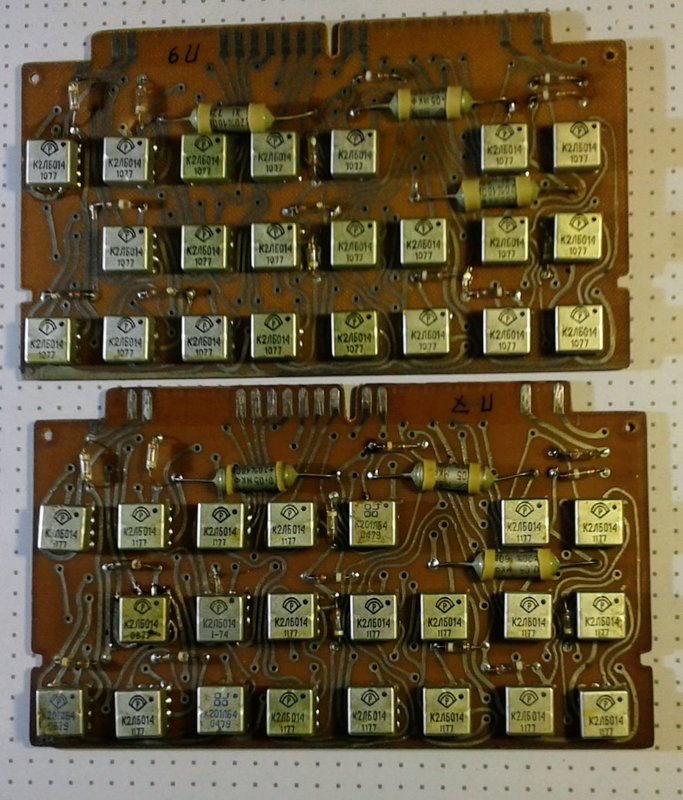

Сделан был на одном типе микросхем, на вот таких платах. Плат в нём было штук 15.
Так вот там было можно снять крышку микросхемы и запаять туда транзистор,прямо на выводы, которые внутри микросхемы. Главное было этот самый неисправный транзистор найти, но как то находили.
Кстати. На той плате которая на картинке внизу, сделан счётчик.Но как работает - пока не понял. Ведь в каждой микросхеме только 6 транзисторов и 6 резисторов, а больше деталей на плате почти и нету. Но если разберусь,то может сделаю часы на таких микросхемах.
А что не упамянули К161ПР2. Нормальная такая микросхема, ВЛИ подключаются прямо к ней. В магазине тоже не встречается,но где встречается, стоит всего 5-10 денег.
У меня есть часы,сделаны на 561 серии + К161ПР2. Работают уже года 4, не выключаясь. Где то в начале этой темы показывал
Re: Самодельные часы,разные
Добавлено: 10 июн 2024, 01:42
ДедФеном
Борисович, я такие гибридки препарировал в юности , транзистор - зелёненькая капля.
- оторвать.
И вместо неё запаять транзистор,и почему то КТ-301. Наверное либо они были,либо у них выводы очень тонкие.
Он мне таких отдал типа спичечный коробок,ещё тогда.Когда наверное эти Искры закончились. Но до сих пор не придумал, куда эти самые КТ-301 применить, хотя бы один
Так вот там было можно снять крышку микросхемы и запаять туда транзистор,прямо на выводы, которые внутри микросхемы.
Так это нормально, сам чинил осциллографы таким способом.
С вредными белорусскими микросборками. Там даже нормальные транзисторы попадались, типа КП312 или ВЧ, КТ3109.
А уж когда СМД появились, то ремонт упростился несколько.
Re: Самодельные часы,разные
Добавлено: 15 июн 2024, 13:27
Борисович
Продолжение.
Накернил и разметил платы для часов.
Что то красные линии на меди не очень фоткаться.
А теперь надо дорожки рисовать и платы травить
Re: Самодельные часы,разные
Добавлено: 16 июн 2024, 09:55
torneb
Монументальные изделия у Борисовича получаются) Как военпром- на века)))
Re: Самодельные часы,разные
Добавлено: 21 июн 2024, 09:31
Борисович
Продолжение.
Первая плата вытравилась.
Re: Самодельные часы,разные
Добавлено: 21 июн 2024, 16:12
Asmodey
Как художник художнику - это произведение искусства.
Re: Самодельные часы,разные
Добавлено: 27 июн 2024, 17:43
Борисович
Продолжение.

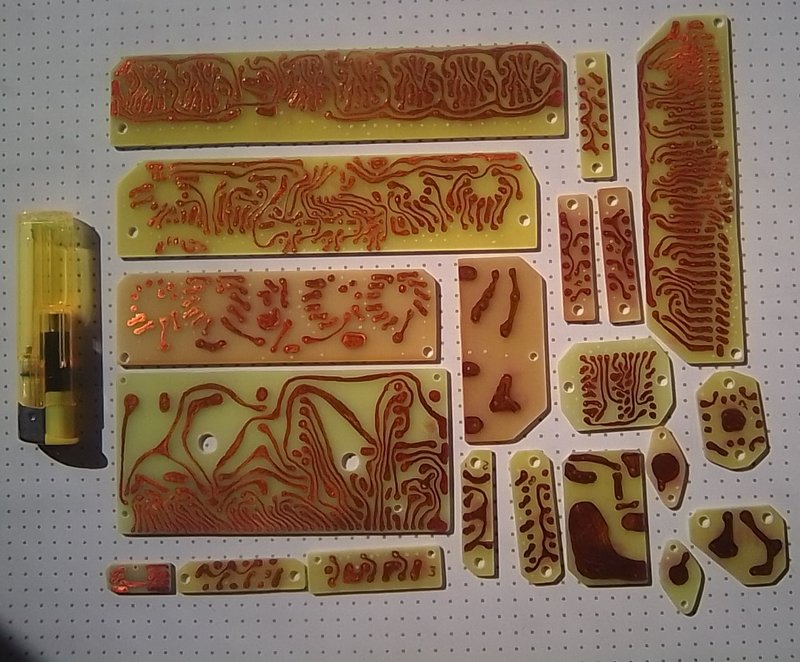

Нарисовал и вытравил ВСЕ платы для часов.

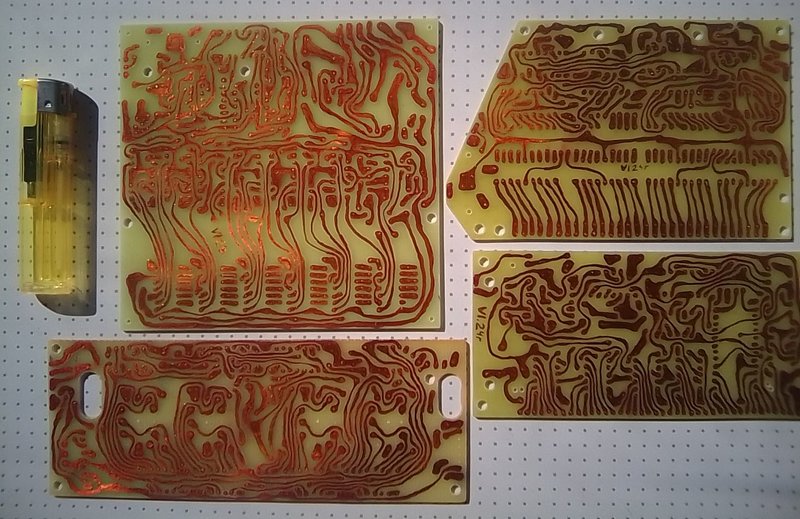

Это сложные.

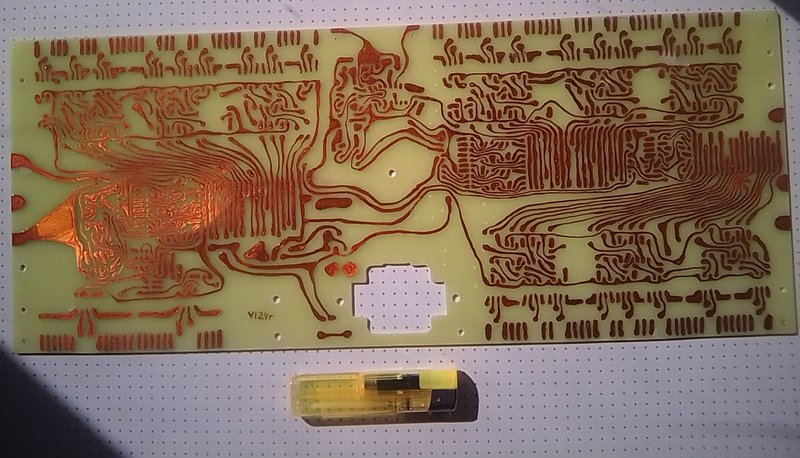

Это самая большая.
Она же,в процессе травления.
Эта которая под монтаж древних SMD, в корпусах 401.14-1 ,так как DIP.Типа через отверстия в плате.

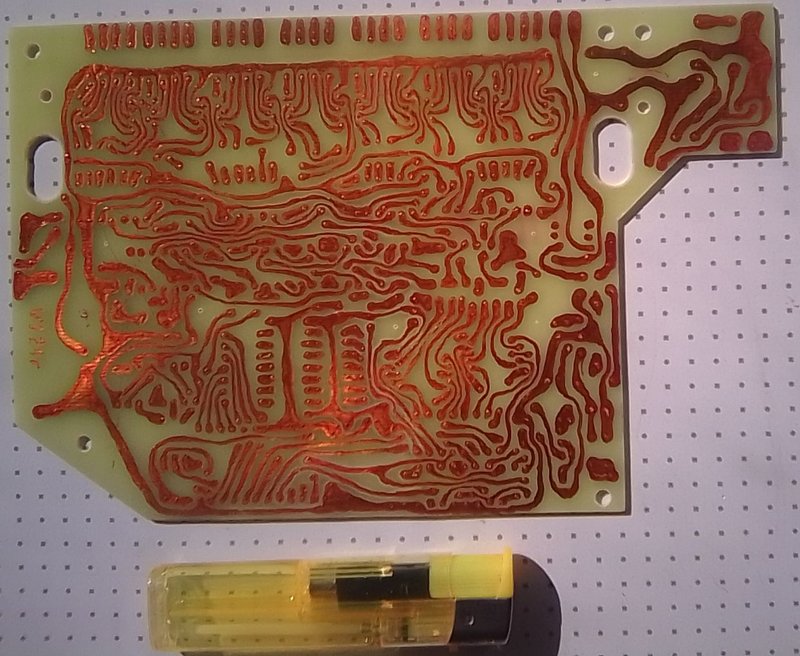

Это, которые попроще.
А это разные мелкие.
Теперь надо с плат всё , что понарисовал смыть. И платы сверлить
"Я хренею, дорогая редакция" (с). Это ж сколько терпения надо!!! (и времени, которого вечно не хватает)
Re: Самодельные часы,разные
Добавлено: 27 июн 2024, 19:43
Борисович
[quote=Shuare post_id=2424761 time=1719504263 user_id=316 (и времени, которого вечно не хватает)
[/quote]
На пенсии его с избытком.
5 лет уже как , с избытком то
На пенсии его с избытком.
5 лет уже как , с избытком то
Что характерно, я тоже на пенсии, но работать надо, не смотря на... Так что про время - это о себе ("тот" телефон потихоньку делаю. но очень не торопясь)
Продолжение.
Просверлил ВСЕ платы для часов. Отверстий на все платы для часов вышло чуть меньше 9000. Типа сам удивился,как их много то. Ну и сделал подготовку плат к монтажу .Это типа перемычки установил и припаял и выводы сделал.
А теперь надо платы монтировать и налаживать.
Сначала будут часы с римскими цифрами
Re: Самодельные часы,разные
Добавлено: 28 июл 2024, 23:31
Борисович
Продолжение.
Собрал мелкие платы
Re: Самодельные часы,разные
Добавлено: 16 авг 2024, 18:08
Борисович
Продолжение.

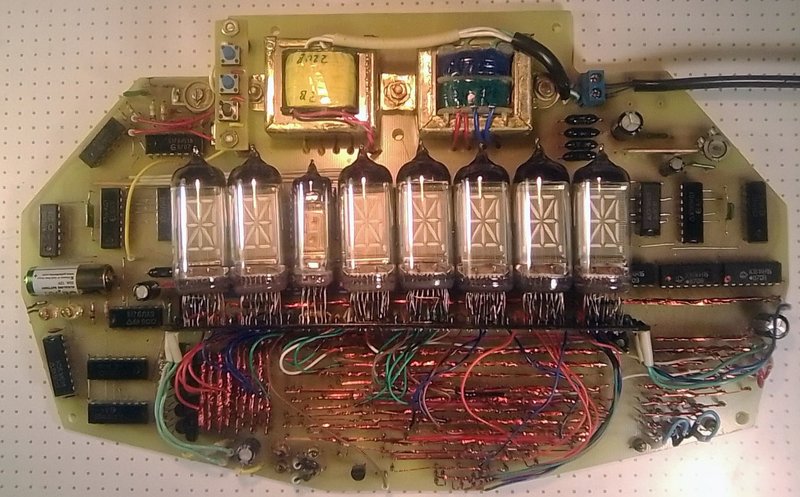

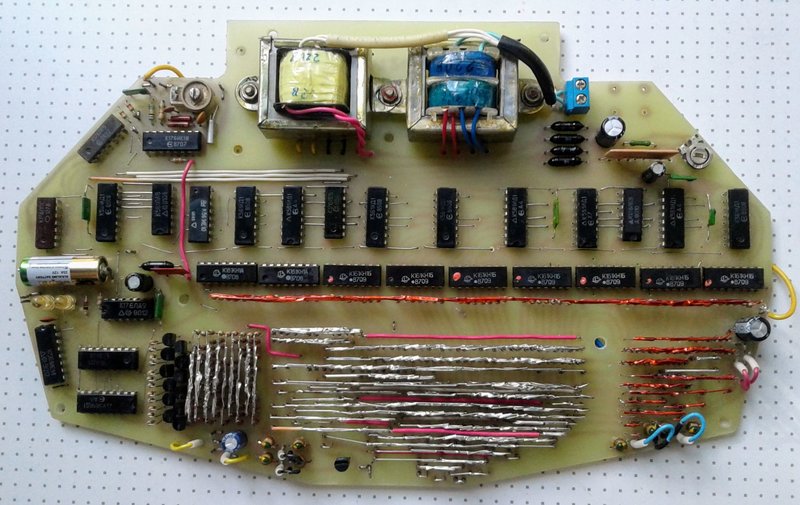

Смонтировал плату для часов с римскими цифрами.

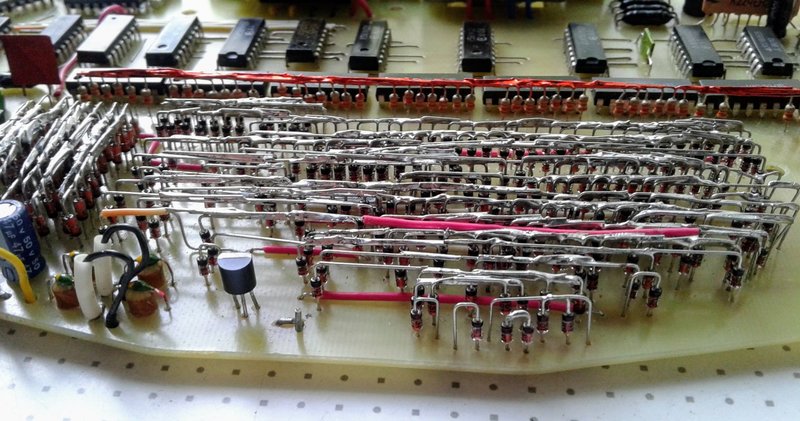

Что то оказалось,что типа объёмный монтаж диодных дешифраторов занимает сильно много времени.

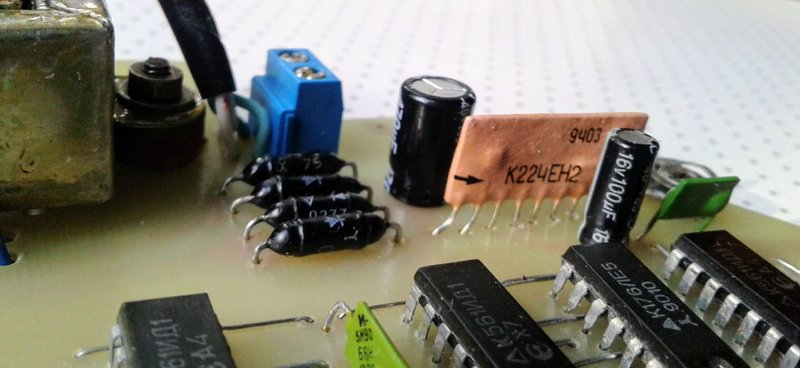

В этих часах одна чудная микросхема - К224ЕН2.
Информации про нее не много,типа стабилизатор 5в 50 ма и в промышленной бытовухе вроде бы не встречалась.
Но FAI4, подсказал, что это регулируемый стабилизатор, типа как LM317,но на небольшой ток.
Осталось приделать мелкие платы и посмотреть,что получилось
Re: Самодельные часы,разные
Добавлено: 17 авг 2024, 01:56
гу-50
Борисович,
Куда вам столько часов...с вашей производительностью вы бы хоть продавали их..
Хотя бы мне
Помните мастерскую Дока Брауна ? Со временем шутки плохи... Каждую секунду нужно ловить
Re: Самодельные часы,разные
Добавлено: 18 авг 2024, 22:06
Борисович
Продолжение.

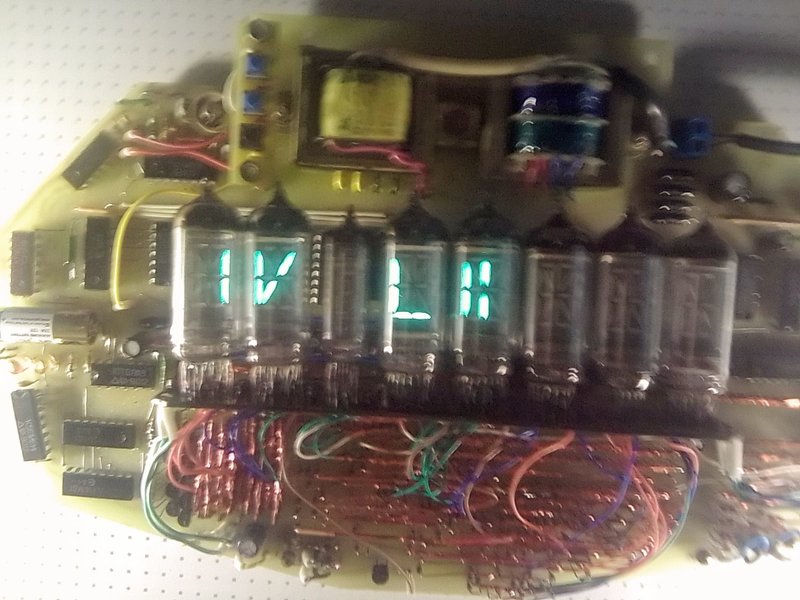

Собрал плату полностью.

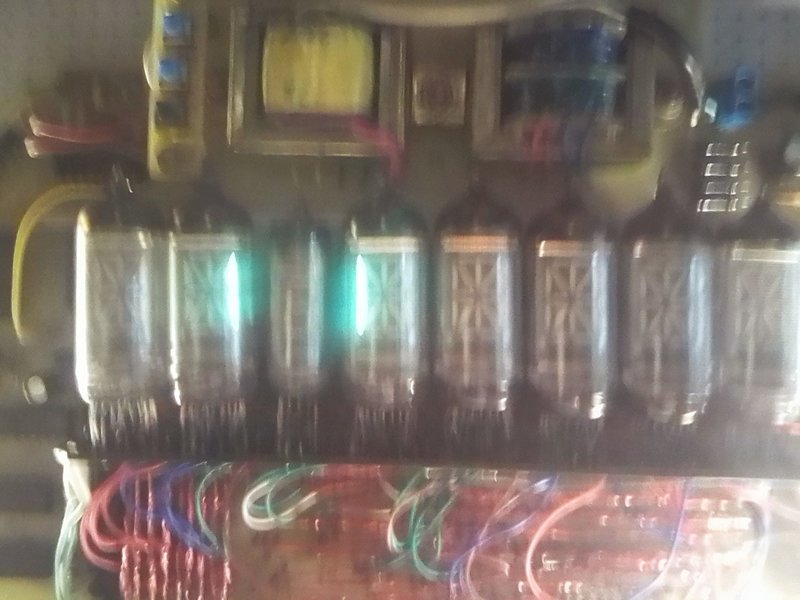

Включил.Сразу не заработало.

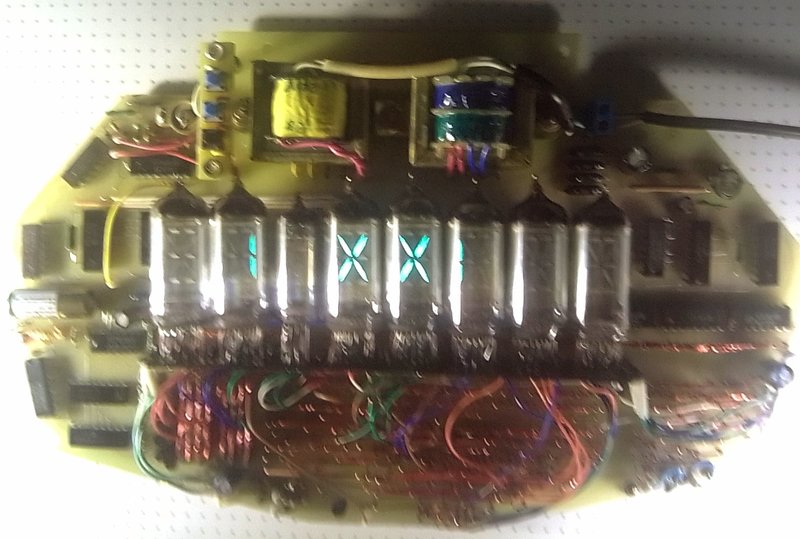

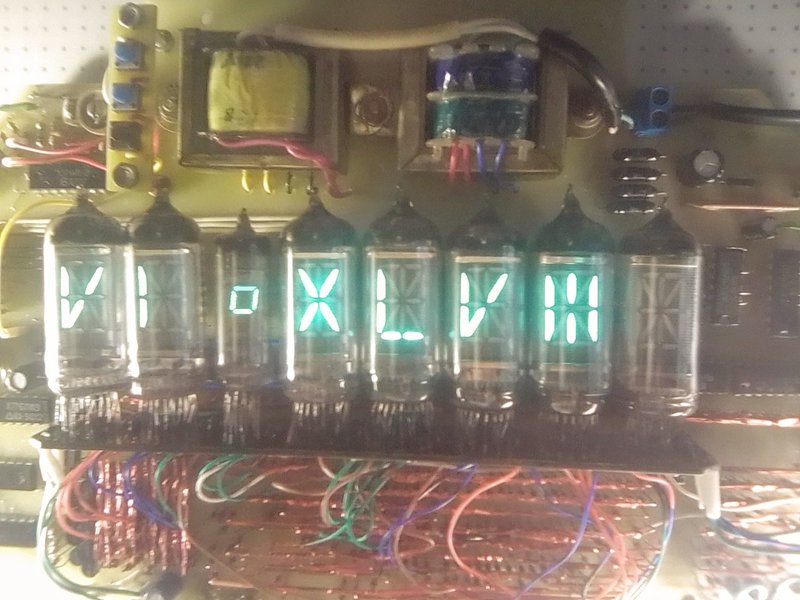

Но после небольших манипуляций - всё заработало.
Ну как бы, электронных часов с римскими цифрами в Интернете почти не встречал. Было что то на импортном языке, но там что то не совсем то. Типа римские цифры - были, но что это были часы - не факт.
Следующая будет плата часов с использованием 264 серии
Re: Самодельные часы,разные
Добавлено: 19 авг 2024, 13:21
BAZ
Красиво, монументально, но знаки непонятные - напомнили символы на устройсве ХИЩНИКА на руке...
Может нужно прозрачный корпус чтобы был виден труд вложеннный в устройство ?
Нет, там другие. Там типа как на вот этих часах, которые на ИВ-2.
Re: Самодельные часы,разные
Добавлено: 19 авг 2024, 21:05
twoporylyj
Помню, у какого-то телеканала был логотип римскими цифрами. Недолго. И я немного прикинул, что если бы разработчики «Рубина 51ТЦ-402» решили выпендриться и сделать индикацию номера нажатой кнопки от 1 до 8 «не как у всех» - римскими цифрами. Сообразил, какое для этого необходимо минимальное количество сегментов, и насколько простой понадобится диодный дешифратор. До чертежа, а тем более - макета почему-то не дошло.
