В Радиокоте показали часы на декатронах с индикацией на ГРИ.




Это вторые часы на декатронах,там показанные. Первые были лет 12-14 назад.
Эти часы автор начинал делать лет 10 назад и вот - сделал

Вот это долгострой - но ведь получилось, и офонарительно безупречно!

Продолжение.

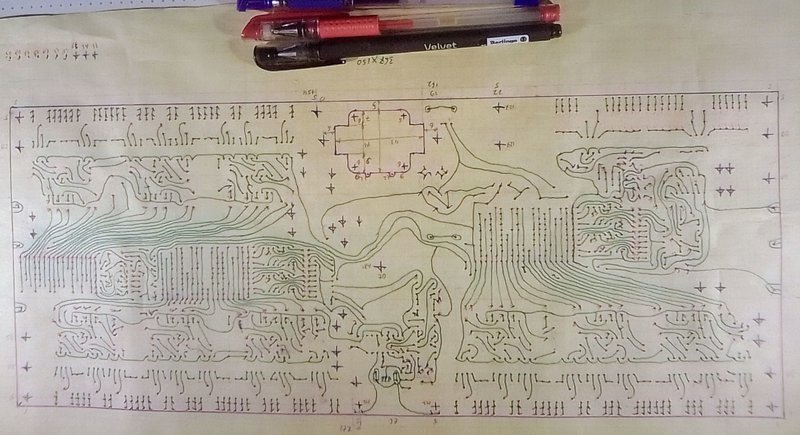

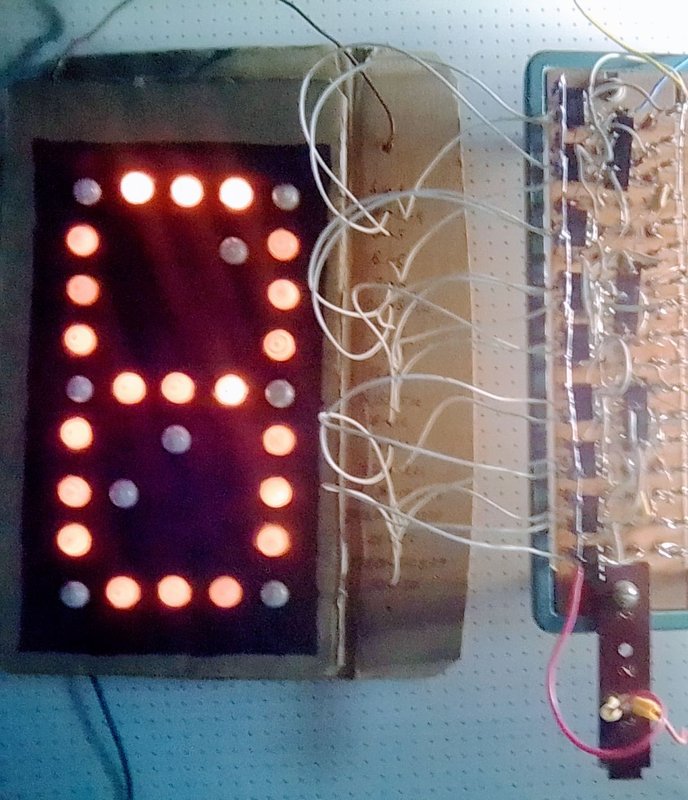

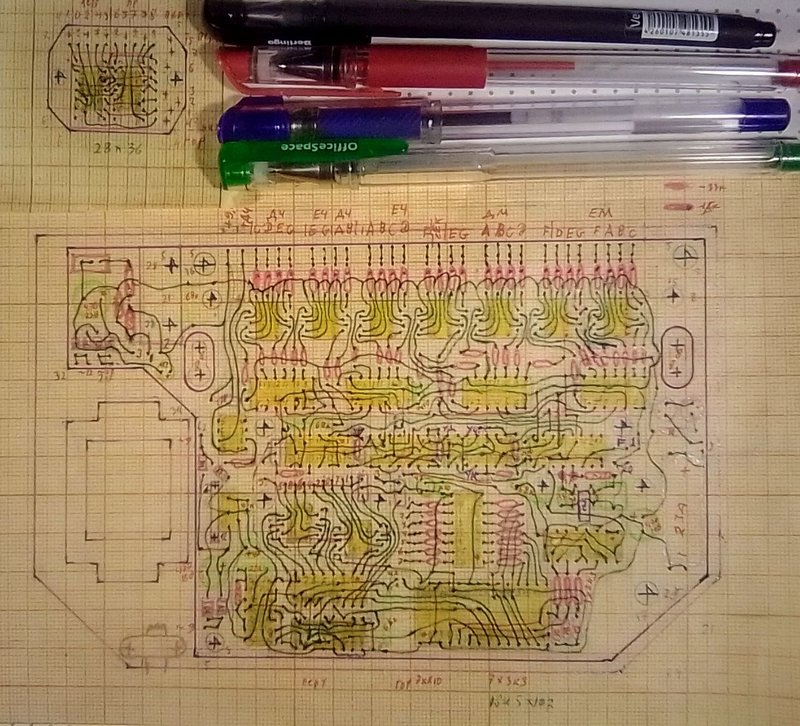

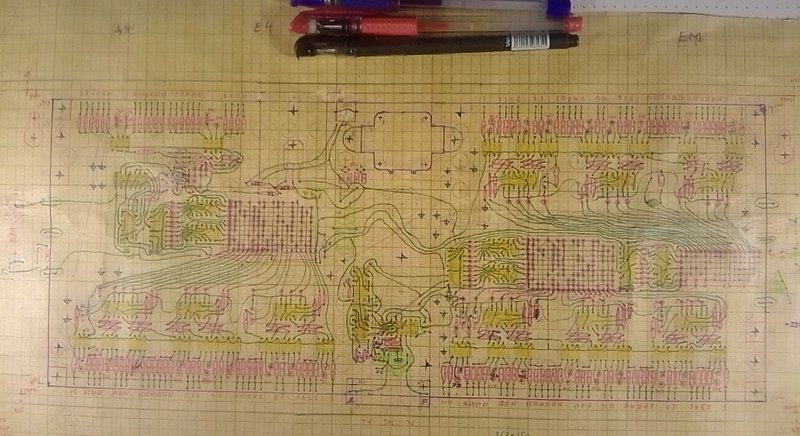

Развёл плату для часов на вот таких индикаторах. Из неонок ТЛО.
Получилось всё развести на одной плате,все 52( стало 53) микросхемы и всего 700 деталей. Причём так,что к плате только сетевой провод будет нужно подключить.


Как бы и не ожидал,что всё нормально получится.

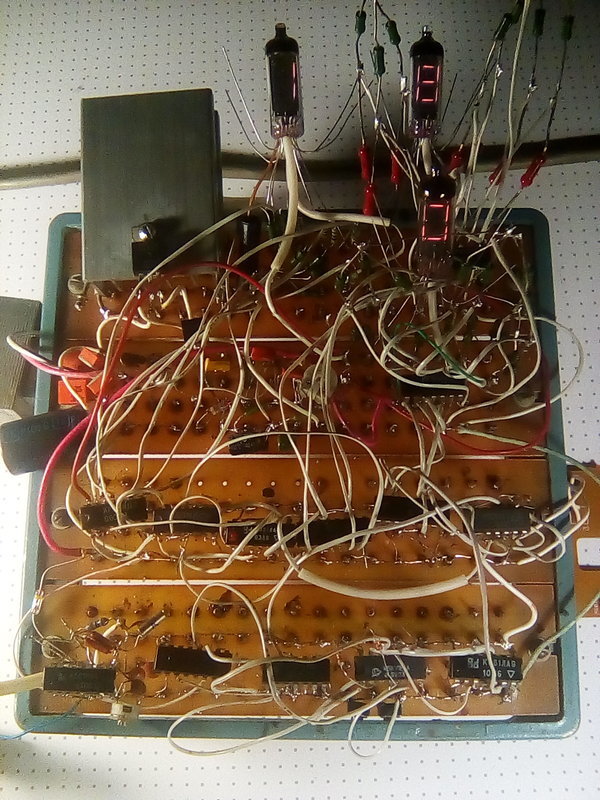

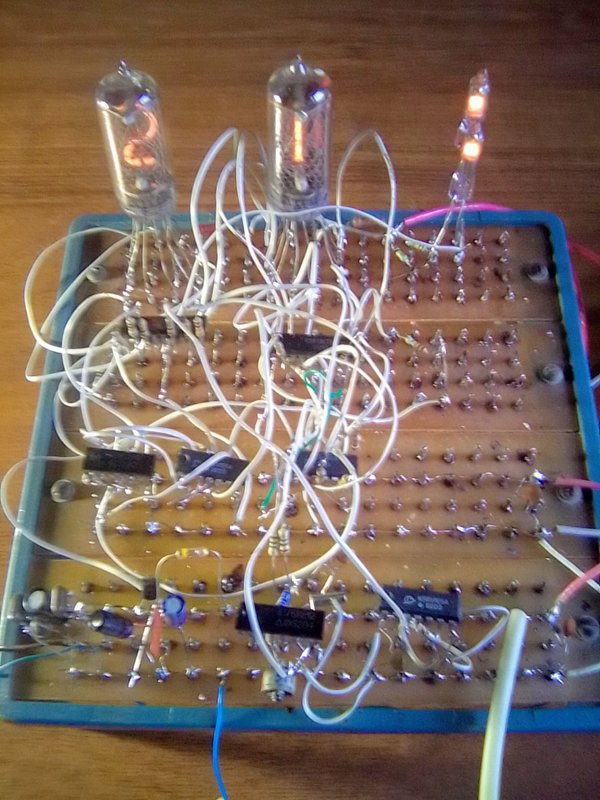

Следующая плата для часов на 6-ти индикаторах ИВ-9. ИВ-9 - это накальные индикаторы.На картинке макет части часов.

Ну эти попроще, 18 микросхем. Но довольно большой радиатор и тороидальный трансформатор

Борисович писал(а): ↑

04 дек 2023, 00:01

Развёл плату для часов на вот таких индикаторах. Из неонок ТЛО.

Интересно потом глянуть на часы.

YSW писал(а): ↑

04 дек 2023, 14:17

Интересно потом глянуть на часы.

Так там узоров не ожидается.Всё просто.

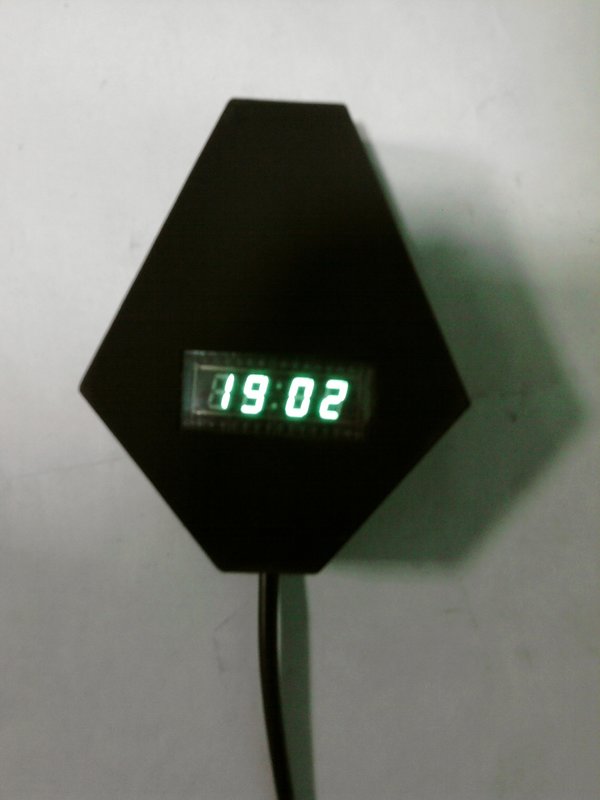

Корпус вот такой формы.
Но. Несколько больше и раза в два толще.Ну и возможно с прозрачным стеклом.
Вот так вот. YSW,
Компоновка и форма корпуса определяется ДО разводки платы.

YSW писал(а): ↑

04 дек 2023, 14:17

глянуть на часы.

Ну а до этого, надо ещё дожить

Борисович,
Да дай Бог посмотрим на поделку,всегда нравится смотреть на поделки часов и особенно от вас.Всегда завораживает разводка пп ручкой и изготовление платы-напоминает прошлое,сссровские платы с ихними узорами.Сейчас конечно не то,да и сам рисую в программе и до красивых завитушек руки не доходят,всё по быстрому.А было время ресфедером рисовал,когда был покупной,а если нет,то с бара брали пластиковые соломинки для коктелей,нагревали зажигалкой,выдували и вот тебе ресфедер.Во время было.

Продолжение.

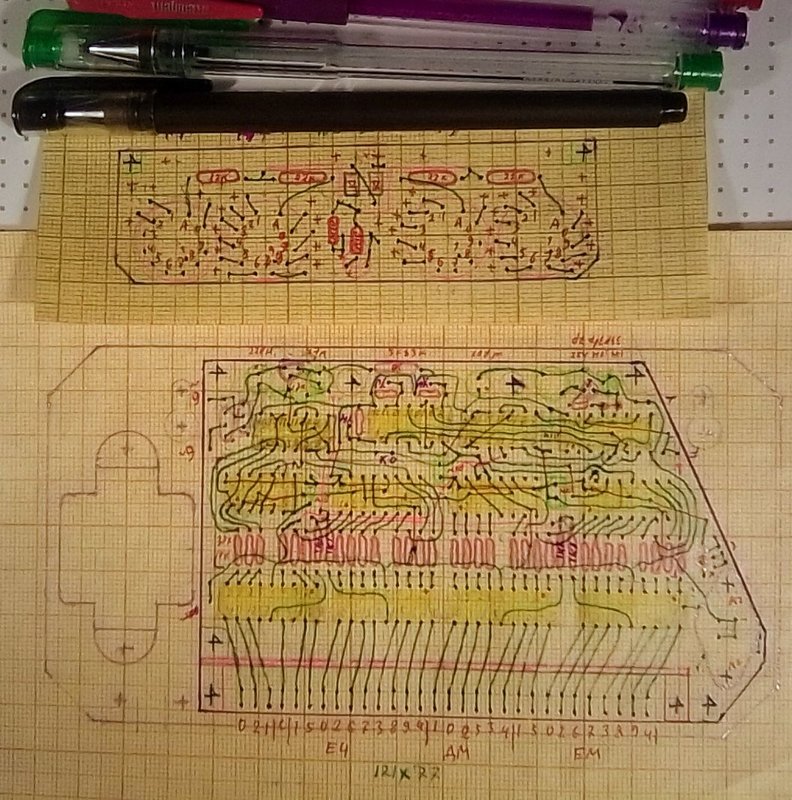

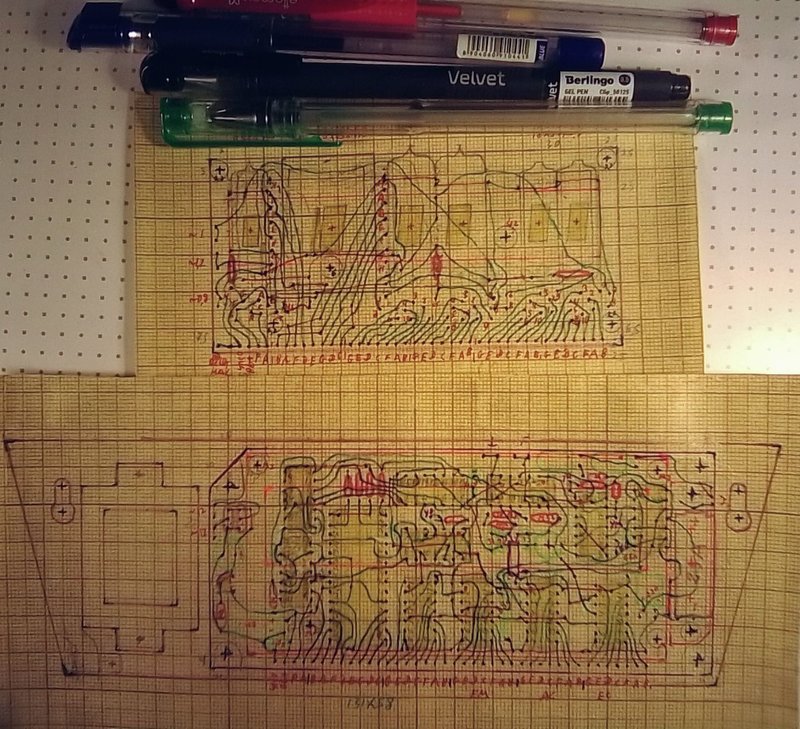

Развёл плату часов на накальных индикаторах.

Следующая будет плата для часов на индикаторах ИН8-2 и с ключами на К1109КТ1

Продолжение.

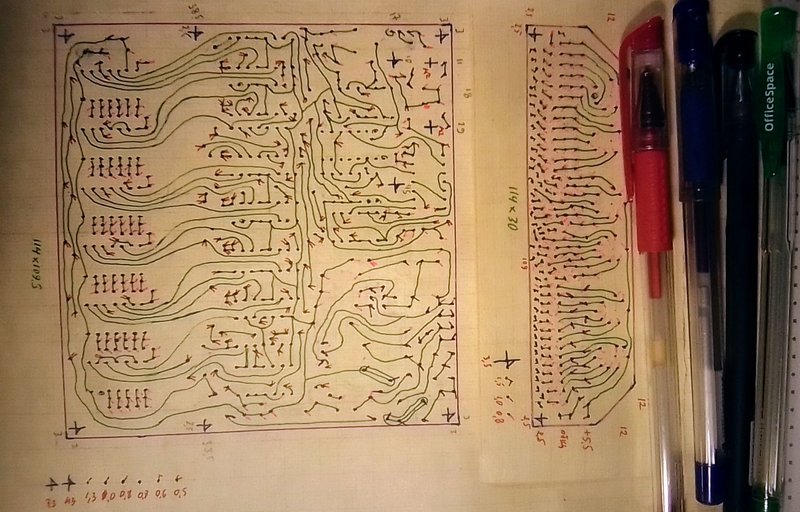

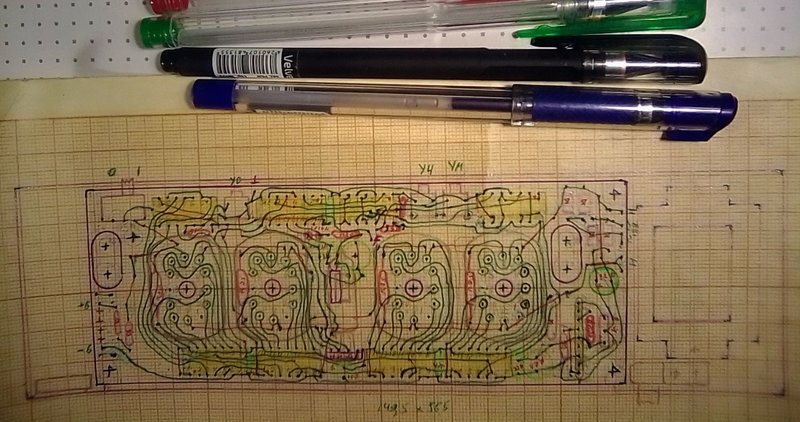

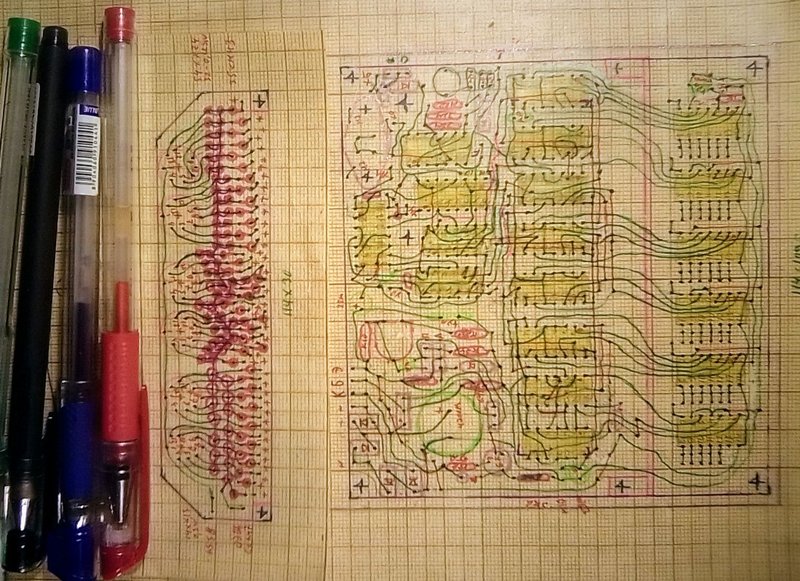

Развёл плату часов на ИН8-2.


Получилась меньше,чем ожидал.

Следующая плата для часов на вот таких индикаторах и со пересчётом на 12

Продолжение.

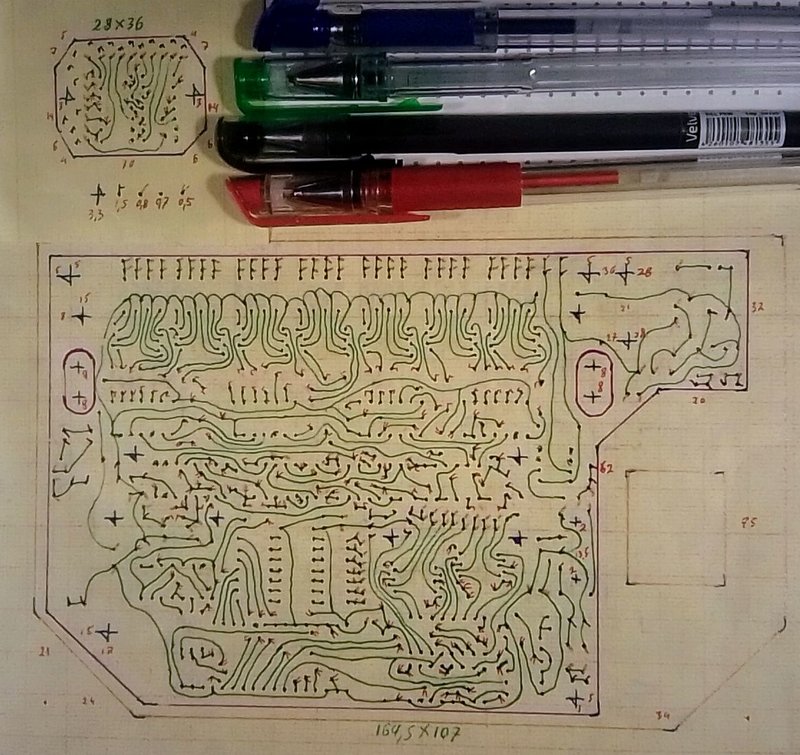

Развёл плату для часов с пересчётом на 12.

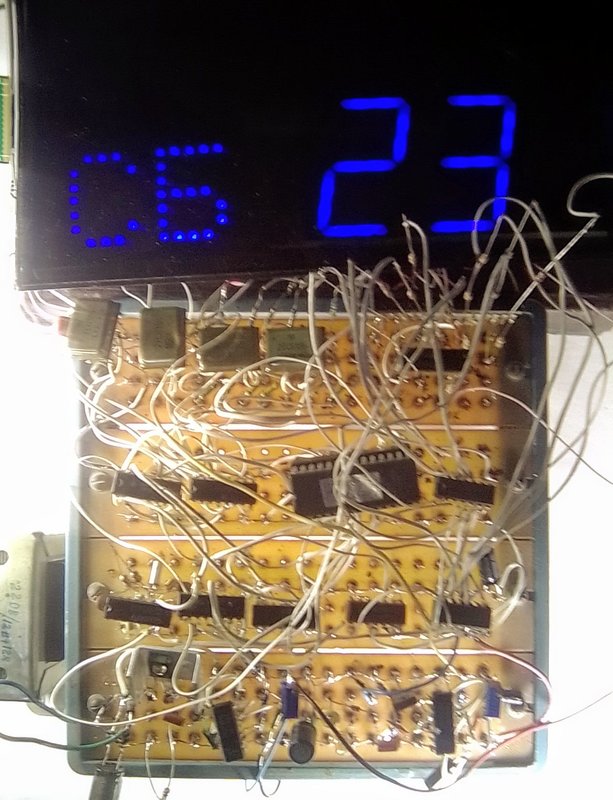

Следующая будет плата для часов на светодиодах и с индикацией дней недели на АЛС-340

Продолжение.
Развёл плату часов на светодиодах и индикацией дней недели на АЛС340.


В них ключи на К125НТ1 в корпусе 401.14-1 с шагом выводов 1,25 мм.

Но так как при ручном рисовании плат разметить под них разводку типа SMD не получается,то развёл их установку с отверстиями в плате,типа как для DIPа. Когда то такая установка таких микросхем получалось . Наверное и сейчас получится.

Следующая будет плата для примерно таких же часов,но с большими индикаторами

Часовых дел мастер!

Продолжение. Развёл плату для часов с большими светодиодными индикаторами.

Теперь осталось развести плату небольших часов на ИВ-22 и ИВ-15. Типа подарочные. Всего 6 микросхем

С новым годом! Борисович, Вы не утомимы!
Как то упустил, вы двухсторонние не делаете?

Скорее всего, нет, ибо металлизацию Борисович не освоил.
Серебро я не дождался, поэтому вкратце опишу процесс металлизации:
Естественно, сначала сверлится отверстие, к примеру, 0,6 мм, затем берётся проволока диаметром 0,65 мм с заточкой кончика для ввода, зажимается в патрон дрели с регулируемыми оборотами и на малых оборотах медленно вводится в отверстие, а так как серебро материал мягкий, происходит натирка серебра в отверстии.
Длина проволоки не более 50-ти мм.
При количестве отверстий 100 штук, разделённых на квадратики, таким образом, все отверстия с двух сторон имели металлизацию.
В любительских конструкциях большое количество отверстий с металлизацией не нужно, особенно при монтаже смд деталей, в последнее время практикую, платы получаются меньше и одной стороны достаточно.
С золотом, наверное, будет ещё лучше, не пробовал, нет в наличии.

kuzmin писал(а): ↑

05 янв 2024, 23:09

Скорее всего, нет, ибо металлизацию Борисович не освоил.

Ну металлизации конечно дело хорошее, но двухсторонние платы делали и делают и без металлизации.

kuzmin писал(а): ↑

05 янв 2024, 23:09

Серебро я не дождался, поэтому вкратце опишу процесс металлизации:

Это теория, или вы сами реально так делали?

Да, иначе бы не написал.
Первоначально пробовал медью, но она твёрже, тоже получается, только вспучивается немного стеклотекстолит.
На гетинаксе не пробовал, вряд-ли что путного получится.
Серебро применял от конденсаторов ЭТО.

Сверлить надо твёрдосплавными свёрлами во избежании расслоения стеклотекстолита.
На стеклотекстолите толщиной 1,5 мм получается хорошо, толще лучше, но я его не использую.

АлексейГрей писал(а): ↑

05 янв 2024, 21:56

вы двухсторонние не делаете?

Так двухсторонние - они без проблем.

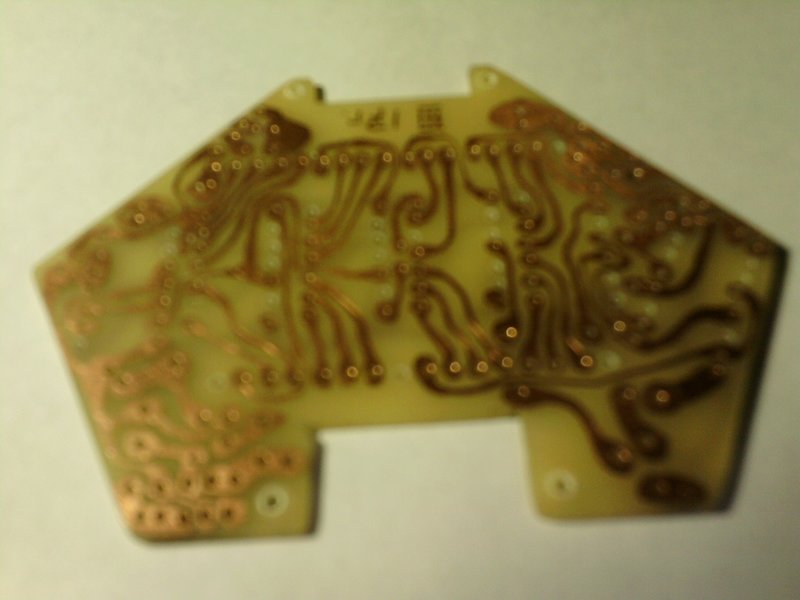

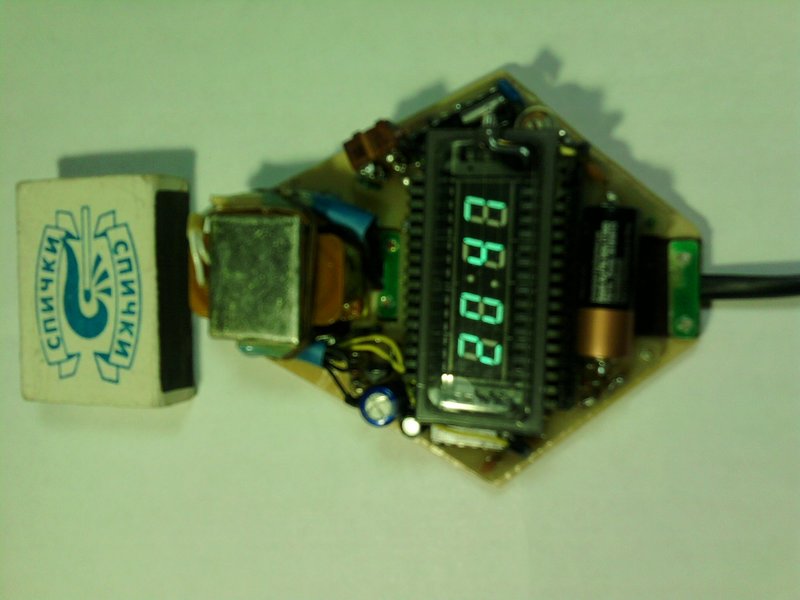

В самых первых часах сделанных на пенсии плата была двухсторонняя. Уже как то показывал.



Там ещё трансформатор на 220 вольт,сделан сильно мелкий.

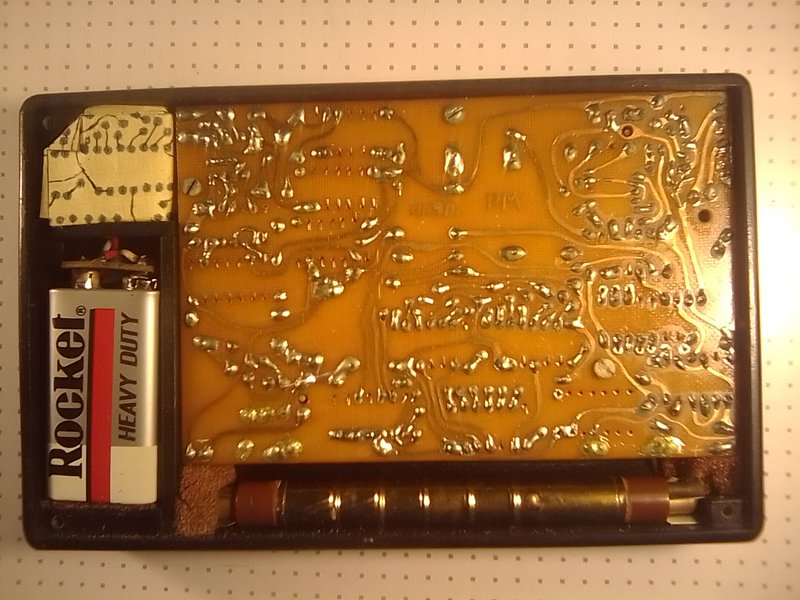

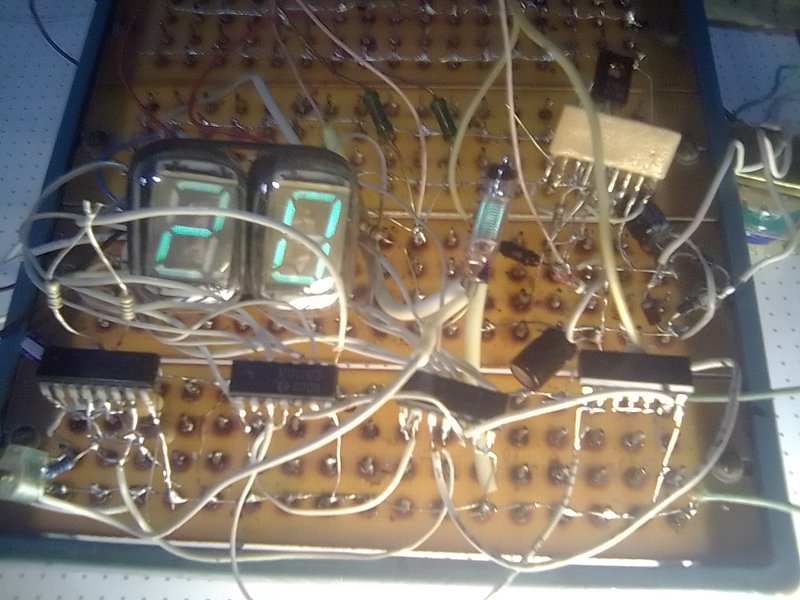

Ну ещё из сохранившегося - дозиметр 90-го года на двухсторонней плате.

Тут деталей больше. Штук 12 микросхем,три индикатора ИВ-3,два трансформатора и самопальный пьезоизлучатель из пластинок от древних уже тогда звукоснимателей.

Так что , двухсторонняя плата - ничего сложного. Но, без металлизации отверстий : проще и лучше - односторонняя с перемычками

Продолжение.

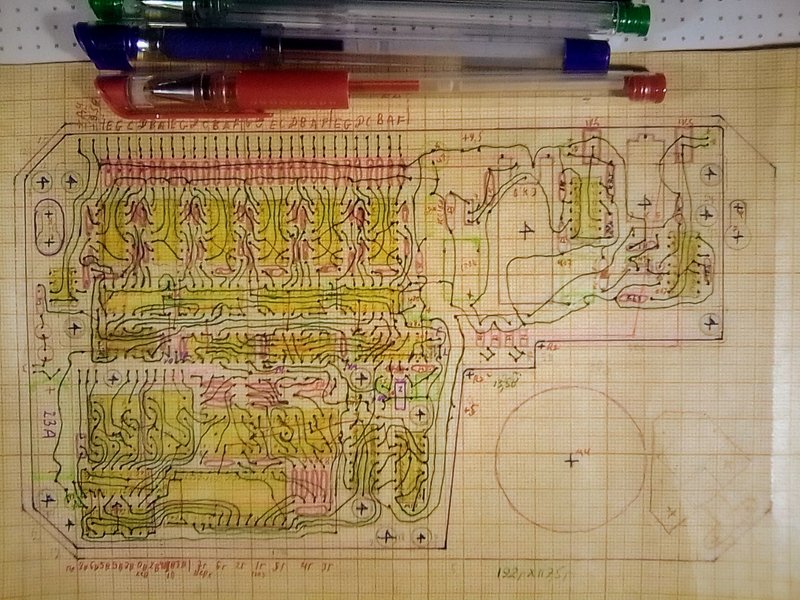

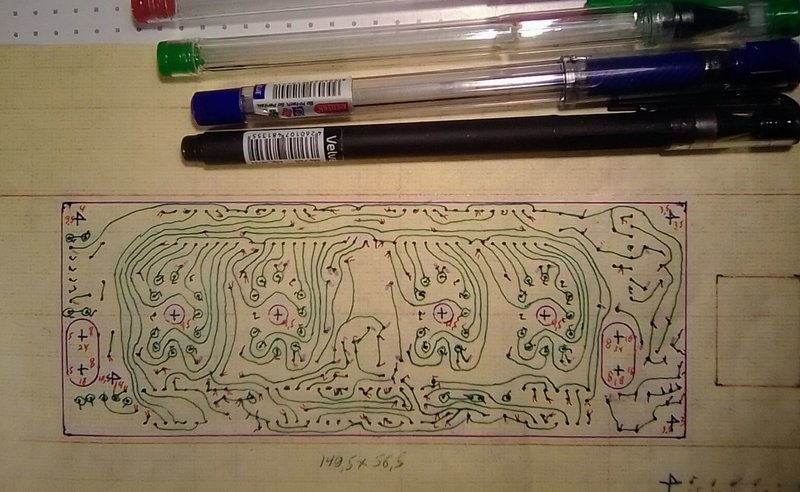

Развёл плату для часов,которые типа подарочные.

Хотел двухстороннюю сделать,чисто для показа АлексейГрей, но что то сильно многовато перемычек получается и развёл как обычно,одностороннюю с перемычками. Как бы,без металлизации отверстий двухсторонняя получается больше по размеру,чем односторонняя.
А вот метода,которую тут kuzmin, описал,что то кажется мне ненадёжным способом. Хотя и серебряной проволоки, 1мм диаметром,нашёлся кусок. Но пробовать методу kuzminа - не буду.

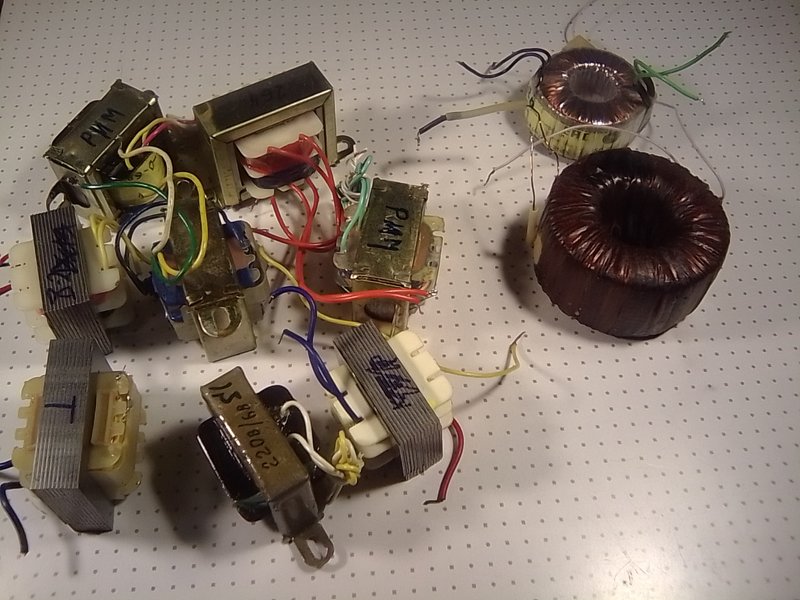

А теперь надо трансформаторы для часов мотать. Часть из них прямо на платах будет стоять. Мотать из вот этих.

Те,которые Ш-образные.
Мелкий тор без перемотки подойдёт. У тора, который побольше, возможно надо будет вторичную обмотку отматывать или доматывать,а может и нет

Сюда положил для ознакомления

Насчёт часовых кварцев не знаю, а с единичными случаями сдыхания 16-мегагерцовых кварцев сталкивался.

Борисович писал(а): ↑

08 янв 2024, 21:19

Те,которые Ш-образные.

Они же все греются даже не подключенные или это в допуске?

Владимир116 писал(а): ↑

10 янв 2024, 21:43

все греются даже не подключенные

Куда

Владимир116 писал(а): ↑

10 янв 2024, 21:43

не подключенные

А

Владимир116 писал(а): ↑

10 янв 2024, 21:43

греются

- это сколько градусов ?
Те,что в будут часах и после перемотки ,обычно греются до 40-45° при непрерывной работе

gesigor писал(а): ↑

12 сен 2022, 16:30

А вот интересно, никто не пробовал в часах ставить высокостабильные генераторы, такие как "Гиацинт-м"? (5 мГц) В плане стабильности показаний. Интересует именно практическое применение, не теоретическое.

я делал . мечтал сделать ещё с 90х, когда в руки попал термостатированный генератор с разбора частотомера. собрать часы удалось в 2012. с тех пор работают почти непрерывно.

Как вариант, есть сравнительно недорогие модули на термокомпенсированной имс DS3231. Если часы стоят не на солнце и не на сквозняке, то с ней реальный уход - пара секунд в месяц.

Сейчас собираю на лампах ИН-4 и декатроне в качестве разделителя.
Схема обычная, на МК + 4 штуки ИД1.

ALS,
А какой там декатрон ?
Что он показывает ?
И какая схема его подключения и питания у Вас использована ?

Это ОГ-4.
Ничего не показывает, просто гуляет, как маятник, с интервалом в 1 сек.
Схема простая - три его катода замыкаются попеременно на землю ключами на транзисторах.
Как дошел до крайней точки - замыкаются в обратном порядке.
Питание - обычный сетевой трансформатор с высоковольтной вторичной обмоткой + удвоитель напряжения.

ЗЫ
Вообще, в сети есть такая схема :



Это прям из той эпохи, теплое и ламповое, но я такую схему вряд ли осилю )

ALS писал(а): ↑

11 фев 2024, 11:21

Вообще, в сети есть такая схема

Так эта схема для коммутаторного декатрона,а не для счётного. Для ОГ-4 не пойдёт

А какая разница, что из них покупать для своих поделок ?
В наличии-то все равно нету, приходится искать на авито или мешке, цена соизмерима.

Продолжение.

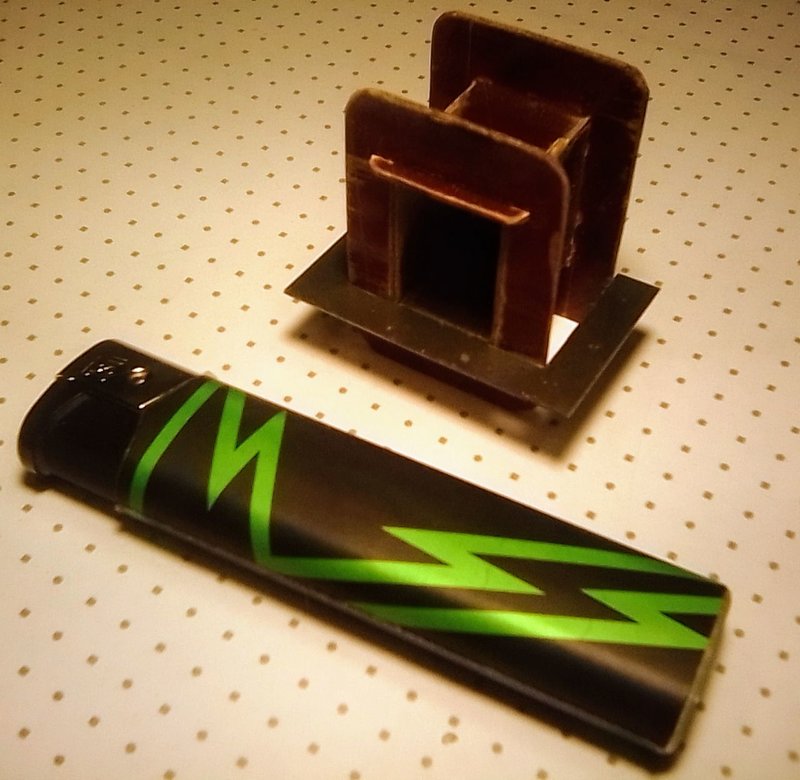

Для одного трансформатора к часам пришлось тоже сделать каркас катушки

Зажигалка для испытания на возгорание?

Думаю, для оценки размеров.

kuzmin писал(а): ↑

11 фев 2024, 19:39

для испытания на возгорание?

Не. Для того,что бы kuzmin, въехал,какой размер каркаса

Для оценки размера всегда использовали спичечный коробок.а у Борисовича пачка сигарет всегда была применена, начал запутывать следы.

Продолжение.

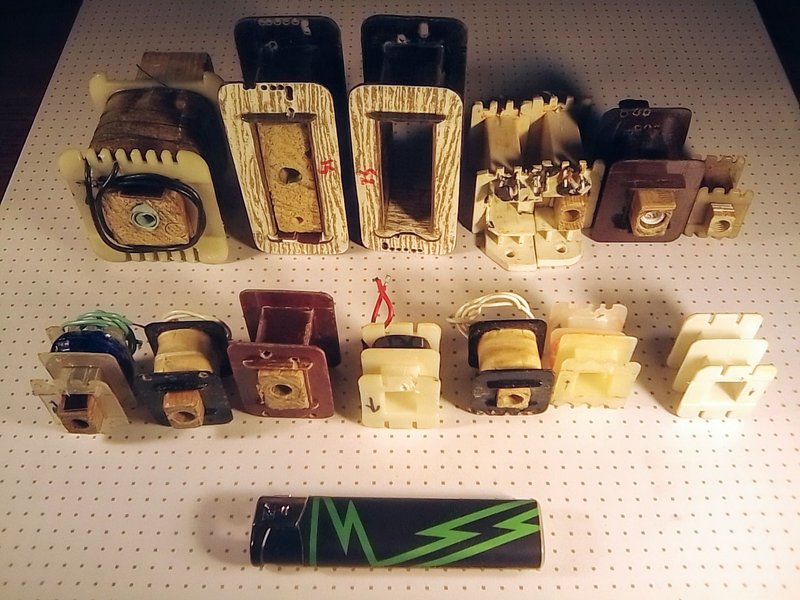

Подготовил катушки к намотке. Рассчитал трансформаторы.

А теперь надо катушки - наматывать

а где вы столько трансформаторного железа берете?Из старых трансов?Тогда почему их каркас не используете?
Ну и импульсные почему не применяете?

У каждого радиолюбетеля есть "закрома родины" а в них как минимум мешок трансформатором. А каркасы новые Борисович делает потому что старые хлипкие и часто не имеют щёчек , либо имеют но они болтаются в воздухе.

ДедФеном писал(а): ↑

14 фев 2024, 08:49

У каждого радиолюбетеля есть "закрома родины" а в них как минимум мешок трансформатором.

ну не знаю)У меня нет,поэтому и спросил

Это дело наживное будет и вас со временем.

kuzmin писал(а): ↑

11 фев 2024, 19:39

Зажигалка для испытания на возгорание?

Это трофей , Борисович когда партизанил у одного ссмана отобрал ...

torneb писал(а): ↑

14 фев 2024, 08:33

импульсные почему не применяете?

А в часах,особенно на ВЛИ бывает нужно до 5 независимый напряжений питания.
torneb, - Ваши предложения по такому самопальному импульсному БП ?
И не будет ли он сложнее часов ?

Делал я для часов с ВЛИ на К176ИЕ12, ИЕ13, ИД2 импульсное питание. Сетевой питальник выдаёт 9 вольт (какую-то телефонную зарядку переделал). Для накала 3 В со средней точкой и -20 В делаются двумя транзисторами, тактируемыми 32768 Гц с ИЕ12 и трансформатором на колечке. Как по мне - намотать на колечке проще, чем возиться с сетевым на железе. К тому же, если лень "челночить" кольцо, можно взять броневой "горшок". Или от той же зарядки Ш-образный, только зазор в среднем керне сточить.

Борисович писал(а): ↑

14 фев 2024, 10:04

torneb, - Ваши предложения по такому самопальному импульсному БП ?
И не будет ли он сложнее часов ?

я думаю самый простой

Вполне потянет.Или чуть сложнее и мощнее обратноходовый
Когда я делал свои поделки на ВЛИ, то у меня был пунктик-питать от зарядки для мобилки.
А там 5 вольт на выходе.
Поэтому использовал несколько схем
1.Простая на таймере 555 с полевиком,дросселем и транзистором обратной связи.
Выдавало анодное 50-60 вольт+ накальное- отдельная обмотка поверх дросселя.Там на накал много витков не надо.
2.Повышающие с алиэкспресса или аналогичные самодельные.Чип не помню, могу посмотреть в архиве.
Все работало прекрасно,без мерцания и паразитной засветки сегментов.

Для 9-12 вольт любая дешманская 5-вольтовая зарядка, без оптрона. К вторичке доматывается 1-2-3 витка без разбора трансформатора.
С оптроном - меняется 1 резистор в обвязке TL431 или компаратора LM393 (смотря на чём собрано). Но бывает, что больше 8 вольт не выжимается, тогда тоже доматываем пару витков.
PS у меня этих зарядок скопилась коробка из-под ботинок. Бывает, что навернулся телефон/модем/роутер/ТВ-ресивер и прочая, и прочая... а зарядник/питальник остался - вот и собираю, приспосабливаю под свои нужды.

torneb писал(а): ↑

14 фев 2024, 12:40

я думаю самый простой

У меня импульсные БП в нескольких часах на светодиодах . В том числе в одних плата от зарядки сотового телефона. И в часах на ЭЛИ преобразователь 220в 400гц.
В остальных трансформаторы.
Про все тут где то написано. Вот так вот.

ДедФеном писал(а): ↑

14 фев 2024, 09:41

Это трофей

Не, это Вы про другую. Которую редко кому показываю

Желательно всегда доматывать пару витков вторичной обмотки, даже с TL431, надёжнее работают.
Применяю во многих конструкциях без корпусов, ежели надо разные напряжения, устанавливаю две-три платы с общим фильтром по сети 230 вольт.
Набралось несколько коробков из под бананов, всё не отбавляются.
Не курю и не курил, зажигалки и пепельницы раздаю, берегу здоровье, коего в последнее время и так мало!

Продолжение.
Намотал катушки трансформаторов для часов

Борисыч, сетевая чём, 0,06? Бо 0,1 не поместится.

oldmao писал(а): ↑

18 фев 2024, 19:59

сетевая чём, 0,06?

Да, 0,06 , кроме третьего слева. Там 0,08

Сегодня первый раз 29 февраля, после запуска часов с полным календарём.
Все правильно переключилось

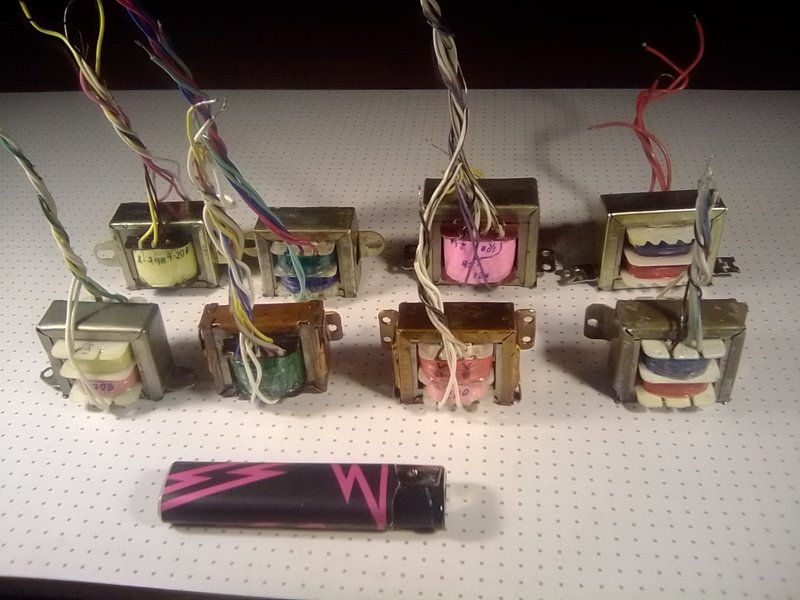

Продолжение. Собрал трансформаторы.Сделал,где не было, обоймы. Проверил.
