Самодельные часы,разные

[alti]

Да уж.
Довольно долго тогда придумывал. Как эту всю механику соединить с каким либо электрическим датчиком.Но маленькое там слишком усилие,от той механики.Ничего с достаточным разрешением не придумал.
Потом не до этого стало.
БАРОГРАФ отдал интересующимуся . Он его типа по прямому назначению использовал.Какое то время. С самопальными диаграммами.
А вот бредо-прожект о цифровом барометре в 80-е . Увы - не сложился

В своё время я чисто случайно разобрался, как сделать такой датчик, когда строил ... джойстик для компьютера.
А прикол был в том, что датчики на потенциометрах в самодельных джойстиках, что у меня, что у других работали не так хорошо и долго, как этого бы хотелось. И кто-то предложил заменить их оптическими датчиками. Наиболее доступным источником таких устройств оказалась обычная шариковая компьютерная мышь. Сказано,- сделано. Схема простейшая: питание на ИК-светодиод, фотодатчик подключается вместо резистора. Далее сопротивление фотодатчика изменяется в зависимости от удаления от того светодиода... И эта штука вполне работала с портом джойстика.

[Борисович]

Далее сопротивление фотодатчика изменяется в зависимости от удаления от того светодиода

Ну так как барометр - это типа измерительный прибор.
То тогда шёл несколько иным путём.
На картинке видно,что стрелка у БАРОГРАФА довольно длинная.И угол поворота её около 30°.
Сначала пытался прицепить к ней сердечник.Типа как груз к удочке. И получить ,что типа дифтрансформатоа.Но сердечник та механика не тянула.
Следующая затея была механический АЦП. При помощи шторки с отверстиями или прорезями и фотодатчиками. Ну так как реально надо было измерять примерно от 720 мм до 780 мм. Через 1 мм. То получалось 6 разрядов в весовом коде или коде Джонсона ,плюс 1 разряд для направления. Шторку из тонкой алюминиевой фольги стрелка тянула.Нормальные отверстия получались травлением в хлорном железе.
Но.
Тогда не смог найти мелких фоторезисторов или фотодиодов.
И затея не опробовалась.
Да и вообще шторка требовала сильно точной разметки. Может не с первого раза и получилось бы. А так же необходимо было сохранение аналоговой шкалы.Для настройки и вообще для ориентации - а что он там вообще показывает.
С термометрами было много много проще. Стандартный термометр сопротивления имеет нормированом сопротивление для любого значения температуры ,таблицы которых имеются. И настройка делается по магазину сопротивления.
А с барометром сильно сложнее. Можно только ориентироваться по другому барометру.Который считался бы - типа образцовым. И корректировать показания по одной точке. У БАРОГРАФА была такая штатная подстройка положения стрелки.

Вот как то так.Типа из воспоминаний, про затею в цифровым барометром

[Владимир116]

Как раз про термометры-вот сегодня в корпус оформил.Схема на К176.

[Борисович]

.Схема на К176.

Схему то,покажите

[Tronix]

Схему то,покажите

И кишки

[twoporylyj]

Это тостером было?

[Владимир116]

Схему то,покажите

схема типа этой.их много было в ж.Радиомир,Радиолюбитель.

И кишки

[Tronix]

схема типа этой.

А прикольно, чо. Просто и надежно.

[Wladimir_TS]

А насколь вышла линейной шкала - все-ж терморезистор не самый линейный элемент ?

[Владимир116]

А насколь вышла линейной шкала

Брал на дачу,топил печку,температура от 16 до 32 ,рядом лежал обычный термометр,показывали практически одинаково.

[ALS]

Изначально этот прибор строился, как USB-концентратор и частотомер с разными режимами измерения.
Но внутри есть еще и GPS-приемник, поэтому бОльшую часть времени это просто часы.

[Борисович]

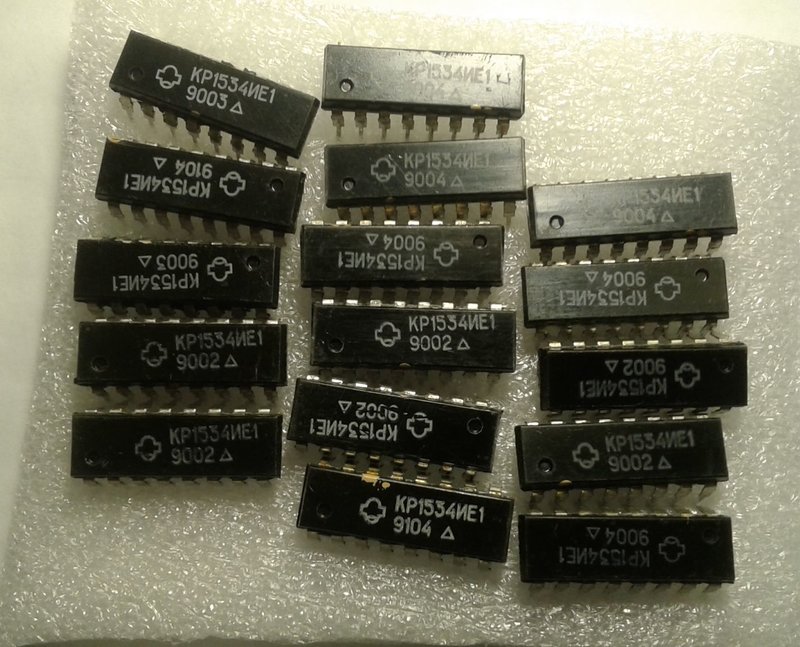

Вота такие микросхемы прислали.
Со временем получися КРУТО-БРЕДО-СХЕМА часов.
На 161,172,501 и этой 1534 серии. И от минус 27 вольт.
Возможно и эта штуковина там используется.Если она окажется рабочей.

В виде - типа маятника

[Tronix]

Возможно и эта штуковина там используется.

Лучше бы эту штуковину по прямому назначению в "игрушечные усилители", как показометр (мыргалку) уровня. Только не надо упарываться и приводить соответствие реальным dB с dB на экране, а можно просто типа чтоб столбики дрыгались в такт музыки. Это в 99,9% таких показометров достаточно.

[Борисович]

Не.
Для игрушечных усилителей - это перебор.
А в часам будет работать ПОСТОЯННО.
Плюс в них есть КРАСНЫЕ элементы.Что у ВЛИ сильно не часто встречается.

А для игрушечных усилителей есть в наличии другие бредо-микросхемы для управления ВЛИ - К161ПП1 и ВА6146.
Которые,причём можно приделать почти к любому многоразрядному ВЛИ.
На ВА6146 как то сделал амперметр постоянного тока на 1 А.
Нормально работает.Возможно даже и сейчас.
Вот их то возможно со временем и опробую . Как ИУ. Чтобы дрыгалось.
Еже ли ещё какой нибудь игрушечный усилитель захочется в корпусе сделать.
Но тут тоже нюанс.Есть пара занятных стрелочных . И К157ДА1 тоже

[FAI4]

Бортовые часы с СОЮЗа

[Shuare]

Бортовые часы с СОЮЗа

Там интереснее мелькнули - электромеханические, стрелочные. И ведь перегрузки выдерживали

[kuzmin]

На блошином рынке у нас продавали такие часы, не хватило у меня денег в это время.
Купил варвар, раскурочил.

[Tronix]

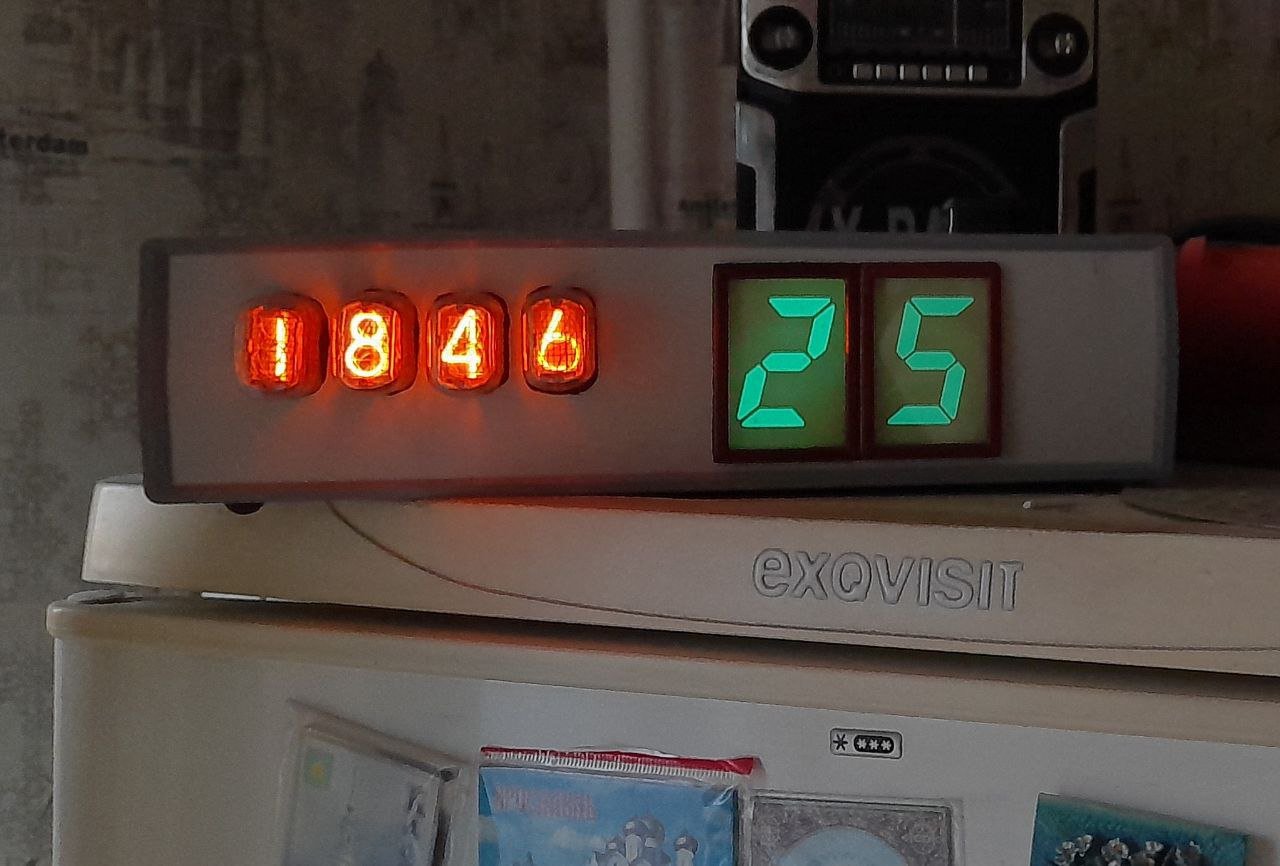

А я сегодня наконец-то починил свои часики-термометр родом из 2015 года. Я даже в этой теме вроде про них рассказывал на первой или второй странице:

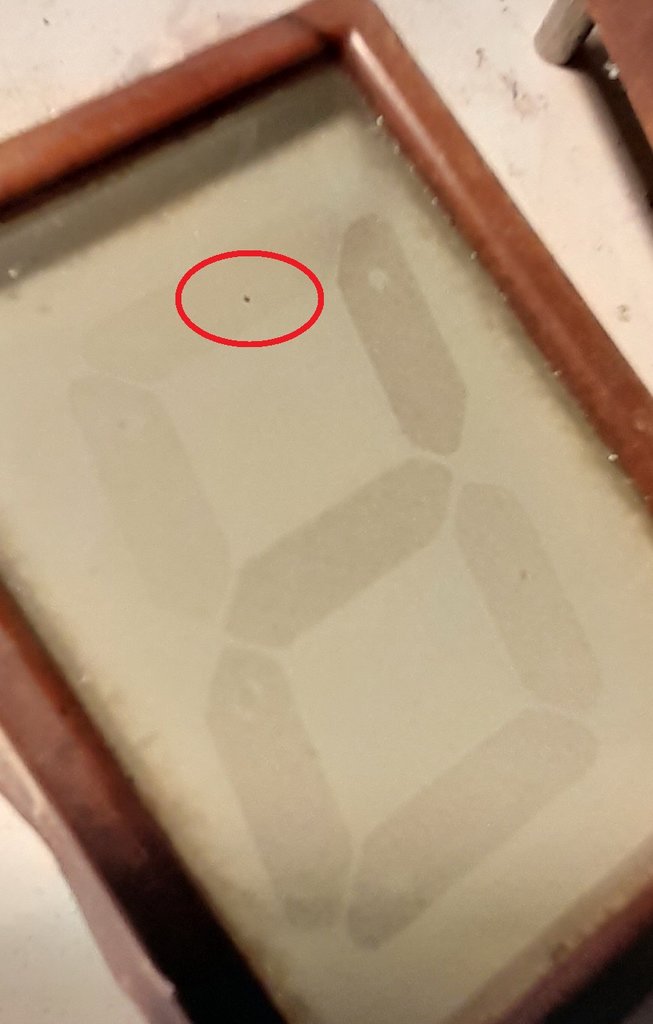

Пару лет назад пробило один сегмент (черточку) на одном ИЭЛ индикаторе (левом), поэтому тогда отпаял от неисправного сегмента провод и в таком виде они и работали до сегодня. А сегодня забрал посылочку с новыми ИЭЛ-О-VI. Ну, как новыми... б/у конечно, но вроде рабочие. Заменил.
Итого, получается, они работали каждое лето 6 лет в нормальном режиме и еще 2 года в режиме без верхней черточки на левом ИЭЛ. 8 лет в целом.
За это время выгорели они прилично, яркость снизилась практически до читаемости только в темноте.

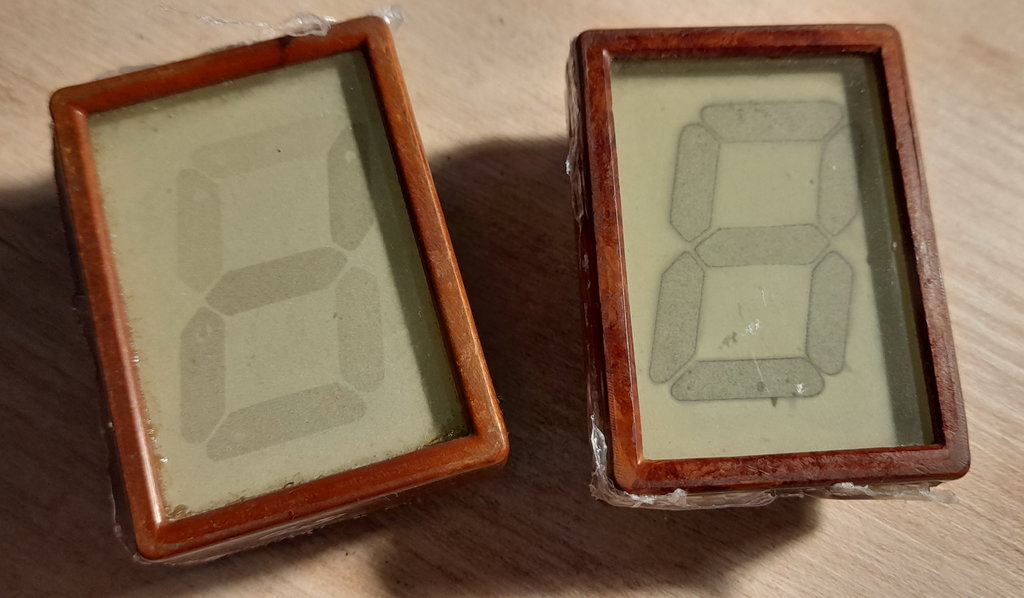

Вот старые индикаторы:


А вот тут видно образовавшееся незаводское отверстие между обкладкой верхнего сегмента, из-за чего он коротил:



Так что конечно верно про ИЭЛ говорят - все же выгорают они и теряют яркость. Но красивые, гады =)

[Борисович]

ЭЛИ - это вообще круто.
Tronix,
Не увидев Ваших часов на ЭЛИ, в Радиокоте -
наверное не решился бы сделать подобные.

И вообще - крайне редкая это сейчас штука - часы на ЭЛИ.

[FAI4]

Бортовые часы с СОЮЗа

Америкосы потратили на часы Союза аж 7 выпусков.

Онаружили там микросхему Брянского Кремния (142ЕН2)
Удивились, что сегодня она стоит $6.

Сравнили точность бортовых часов Союза с блоком времени с Apollonа.
Констатировали что бортовые часы Союза в 100 раз хуже по точности чем у Apollona.
(по мне такое сравнение некорректно, тк они наши часы без термостабилизации кварца сравнивали со специальным блоком времени, где кварц в специальных тепловых условиях находится)

Предложили доработку кварцевого генератора часов Союза (нашли ошибки в схемотехнике)

Для этого им пришлось вскрыть 134ЛА8 и посмотреть кристалл (хотя наши в свое время передрали их топологию один к одному с их маломощной серии SN54Lxx)

В конце концов запитали бортовые часы Союза от внешнего прецизионного генератора с сезиевым (атомным) образцовым генератором точных импульсов

[Борисович]

Заехал к другу.
За трансформаторами для опытов с часами на ЭЛТ.
Два ТС-180 он уже применил.В очередной ламповый усилитель.
НО.

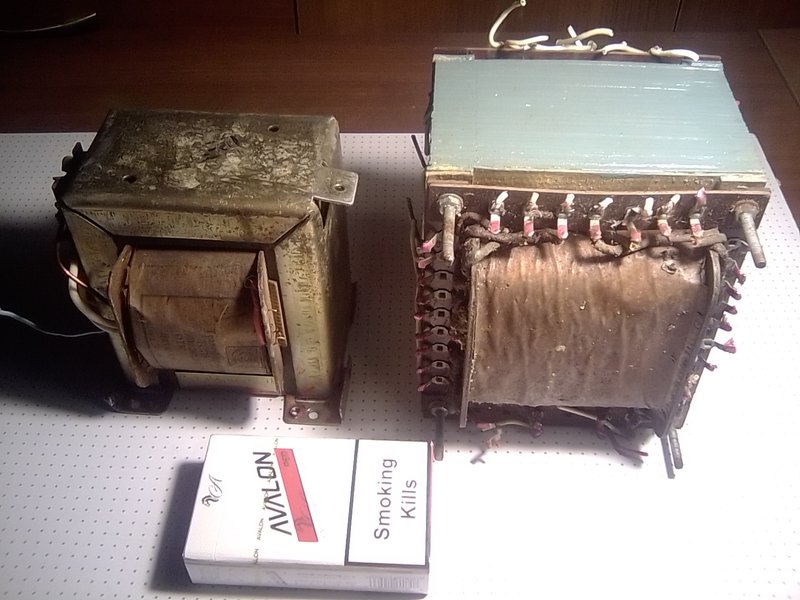

Выдал трансформатор от испытателя ламп.И на кучу ТСШ-170.
Это ещё лучше. В трансформаторе от неустановленного испытателя ламп -
разных обмоток немеряно...

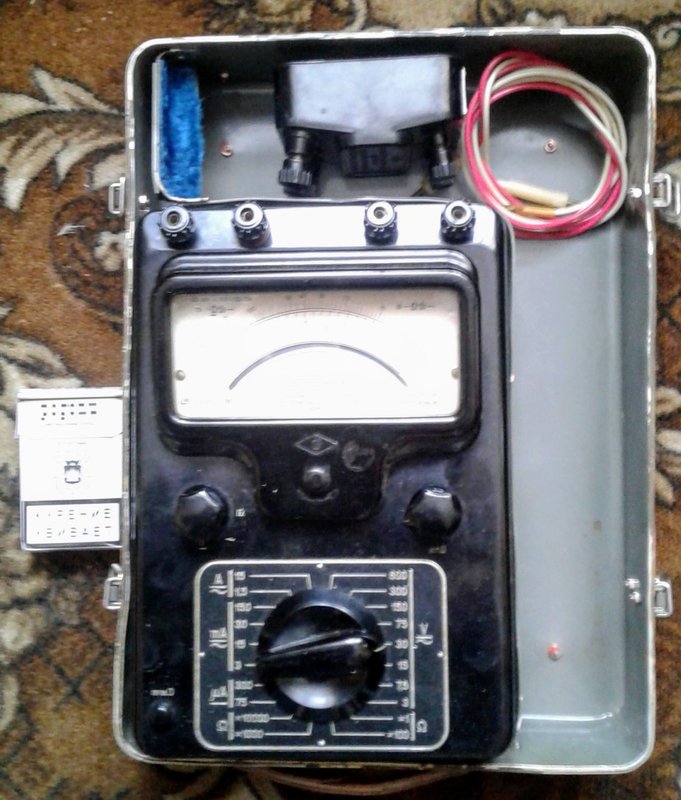

А ещё удивил.Показав авометр Ц-51. Да ещё в аллюминиевом чемодане.
Картинки плохо вышли.


Размеры доставляют.
Не. Ну АВО-5М у меня был.Давно,давно.
Ц-4311 - видел.
Но о том,что Ц-51 из той же компании - не думал.
В справочниках о нём встречал.Но там про размеры , как то в последнюю очередь.
Ц-52 и Ц-57 - были давно на работе. Те - обычных размеров.
В общем сильно занятная штуковина.

Так что опыто - эксперименты по часам на ЭЛТ.
Приближаются

[alti]

Наконец-то допилил свой «комбайн»,- реплику часов Электроника-7-21-10.
Уж больно навороченная штука получилась. По функционалу повторяет оригинальные Электроника 7-21-01.
Но функционал заметно расширен по сравнению с оригиналом.
Из того, что было в оригинале:
•Часы с отображением дня недели.
•16 будильников (ежедневно, 1 раз в неделю)
•таймер.

Что есть у меня.
•Часы с отображением дня недели.
•вывод текущей даты
•16 будильников (ежедневно, 1 раз в неделю, только в рабочие дни, только в выходные)
•таймер.
•показ секунд
•регулировка яркости (фиксированное значение, режим день/ночь, автоматическая регулировка по датчику освещённости)

Чего нет:
•термометра (в DS3231 термометр есть... Есть и лишняя память в ATMEGA328 и свободные выводы и, даже, места под дополнительные кнопки Но он тут, явно, лишний)
•управление со смартфона (с такой клавиатурой оно явно лишнее...)

По большому счёту, осталось доделать корпус ... И устранить мелкие косяки, если такие найдутся.

[alti]

Странная плата с кривыми ногами,- ключи на полевых транзисторах... выпаянных из старой видеокарты
Предохранитель,- пока не подключен Ждёт доделки корпуса и задней стенки.

[alti]

Конструкция кнопок...

Индикатор:

[Борисович]

alti,
Сильно круто.
Работа сделана большая

[Wladimir_TS]

Предложили доработку кварцевого генератора часов Союза (нашли ошибки в схемотехнике)

Интересно какую, английский со схуха не воспринимаю совершенно - потому по самому видео ничего не пойму.

[FAI4]

Предложили доработку кварцевого генератора часов Союза (нашли ошибки в схемотехнике)

Интересно какую, английский со схуха не воспринимаю совершенно - потому по самому видео ничего не пойму.

в задающем тактовом генераторе обнаружили сбои в работе (проскакивают импульсы помехи)

[Wladimir_TS]

А как дорабатывали ?

[Wladimir_TS]

Процесс тем временем шел...и даже тикал (только без звука), однак вот выдрал картинку с экрана осциллографа :



Если что каналы X и Y инвертированы. В отличии от кое-кого - плата разработана , хоть и не с нуля, но самостоятельно. Отчерчивает векторами и дугами. Есть косяки связанные с применением ширпотребных ОУ, а нужны прецизионные. Ну и ПО пишется очень медленно ибо программист из меня как из го...а - кондитерское изделие.



Чуть лучше. 240 (реально чуть менее) угловых позиций для каждой из "стрелок".

Управляющие сигналы :

[Tronix]

Процесс тем временем шел

Не понятен размах сигнала - если это низковольтный, выдаваемый просто с МК через DAC, то выглядит очень плохо, так нельзя -)
Если это уже высоковольтные усилители X Y прям на трубу, то - не знаю, до этого этапа я не доходил -)

[Wladimir_TS]

Это синус/косинус/НЕсинус 38 кГц модулируемый по размаху умножающим ЦАП под руководством ОМК. Черчение идет векторами. Круг это одна фигура, стрелка тоже круг - но "сплющенный"

Помех пока очень много (одну вот только нашел-устранил) - думаю как бороться и еще оказалось что синус с КНИ 0,5-1% уже заметно искажет картинку. Ну не научился я пока провильно "землю" разводить, как не стараюсь помеха прёт. Хотя она заметно меньше сигнала - на картинке видно, ну и гашение пока недоступно (нужен осциллограф с входом Z). Максимальный размах на выходе 1,5 вольт пик-пик. Но выходной буферный усилитель можно и подкорректировать на больший Ку.

[oldmao]

Круг это одна фигура, стрелка тоже круг - но "сплющенный"

"Не правильно ты, Дядя Фёдор ̶б̶у̶т̶е̶р̶б̶о̶р̶о̶д̶ ̶е̶ш̶ь̶ вектор рисуешь"(с)

[Wladimir_TS]

Пока такая идея. - но все вектора отрисовываются синусоидальным сигналом 38 кГц только на X и Y подаются сигналы разной амплитуды и фазы. Ну и + постоянная составляющая для смещения - итого 4 ЦАП.

[oldmao]

А готовые проекты посмотреть - не судьба? Нахрена целых 4 ЦАП - у вас что, пятимерное пространство? (один вектор = время)

[Wladimir_TS]

Ну такие проекты я тоже находил. Не на пустом месте изобретал естественно. Ну вот решил так, думаю достаточно оригинально. Просто очень тяжело написание ПО дается. То что отчерчивает этот циферблат писал почти год. И то там косяков немеренно еще. Просто довел, наконец генераторы Синуса/Косинуса.

Один ЦАП дает постоянное смещение для середины вектора, второй размах вектора и так-же пара для другой оси. Время задействовано - чем длинней вектор (вычисляется - но вот примерно призаборно ибо так и не знаю, как считать квадратный корень с приемлемым временем расчета) - тем больше проходов по нему сделает луч (каждый проход считается таймером)

[oldmao]

Один ЦАП дает постоянное смещение для середины вектора, второй размах вектора

А тупо математикой это сделать проще, чем городить кучу ЦАП. Да и странный у вас способ векторизации, Брезенхайма почитайте.

[Wladimir_TS]

Читал и даже пробовал реализовывать и даже работало - но полностью так и не понял. Ноги растут вот откуда :

[oldmao]

М-да, чего только люди не изобретали, когда микропроцессоры недоступны были...
А теперь сравните со схемами из Радио №№5, 6, 7 за 1977 год. Там три варианта векторных рисовалок цифр на экране осциллографа без всяких синусов/косинусов.
Ну уж если приспичило рисовать в полярных, а не прямоугольных координатах, так велосипед (ридиолокатор) тоже уже изобретён, делайте вариацию на тему радиально-круговой развёртки.

[Wladimir_TS]

В данном случае система координат прямоугольная, а не угол-длина. Задается длина вектора по 2м координатам и координаты его середины.

[Wladimir_TS]

Радио №№5, 6, 7 за 1977 год

Там оббегание знакомест - оно позволяет работать по матрице подобной 7ми сегментной. Так реализованно например в мультиметре С1-112

Но овалами и дугами можно рисовать знаки покрасивее.



вот пример одной из подобных конструкций - сразу видно, что качество "синуса" у автора много получше моего.

[Wladimir_TS]

Микросхема "часов" на шине I2C не задействована - слишком сложно работать с этой шиной - очень навороченный контролер в процессоре. Потому счет времени идет стараниями внутренних таймеров. Сейчас пытаюсь рисовать цифры. Знакогенератор слямзил из буржуИнского проекта - надо еще его под своё адаптировать.

Разница в возрасте плат - 5 лет.

[vladnik]

Wladimir_TS, Здорово, большой труд.
И интересно, думаю.
Тож в своё время всякими заморочками делал, и математикой, и элементной базой.
И развивает, и творчество однако.
А насчёт IIC - не так страшен чёрт, как малюют. Делал часы и на DS1307, и на Филипсах.
И даже всякие АЦП с IIC использовал.

[HyC]

В данном случае система координат прямоугольная, а не угол-длина. Задается длина вектора по 2м координатам и координаты его середины.

Что-то у вас с векторной алгеброй все сложно как-то. Зачем середина, чтоб на координату больше стало ? Задается начальная координата вектора, его абсолютная длина и угол поворота. Либо начальная и конечная координаты вектора. Называется это квантерион, а у вас частный его случай.

Математика там тривиальная что в одном что в другом случае описания вектора и расписана популярно в любой статье из рубрики "demo design" в разделе про векторные вычисления. Все делается через матрицы. Алгоритм Брезенхема там-же, либо в разделе "натягивание картинки на проекцию плоскости" либо в "рисование линий". Там это этим алгоритмом и делается. Ну и табличка понадобится с синусами (или косинусами, из одного второе делается тривиально) чтоб вектора вращать. Но поскольку вращается у вас всего три вектора максимум я бы делал через начальные-конечные координаты в полярных, а круговые координаты стрелок в полярные бы переводил, так вычислений чуть меньше. Чем все городить в полярных и потом в прямоугольные.

Вам фактически надо сделать готовую табличку векторов которая описывает циферблат (это получится замкнутая ломаная линия), а вращать всего два или три (если секундную стрелку хотите) вектора с общей координатой от центра экрана. Все стрелки будут второй замкнутой ломаной линией. И гашение не понадобится даже, если перескок делать от риски циферблата. по длинной стрелке. Хотя даже без этого трюка не надо.

[Wladimir_TS]

А насчёт IIC - не так страшен чёрт, как малюют.

Я почитал описание контролера I2C со стороны процессора - как-то стало грустно. Когда-то давно пробовал использовать контролер от Филипса длля I2C на 8ми разрядную параллельную шину с ВМ80 - как-то нормальной работы не добился. Но это 20 годов тому назад было.

Зачем середина, чтоб на координату больше стало ?

Задаёт в сумме с координатой начала символа величину постоянного смещения луча при отрисовке фигуры. Так как SIN и COS у меня симметричны относительно "0" (а смещение идет от "0") то выходит, что задаётся центр фигуры. Удобно, если рисуется окружность или эллипс.

Из минусов установил, что синус не лучший сигнал для отрисовки векторов - на краях вектора скорость луча минимальна и там имеются засветы - нужно для веторов треугольный сигнал делать. Это во вторую версию пойдет.

Либо начальная и конечная координаты вектора

Это для отрисовки вектора силами ЦАП "по точкам".

Сейчас работаю над выводом цифирей.

А вчера разжился вот "гробиком" Tektronix 606 - это бескорпусной (в сети почему-то мелькают корпусированные варианты) встраиваемый модуль низкочастотного осциллоскопа-индикатора. (как понял мог поставляться с блоком развертки- но у меня чисто X-Y и органы оправления "под шлиц")

По словам бывшего хозяина от чего-то медицинского - из интересного - правый нижний угол экрана ЭЛТ закрыт накладкой на обрамлении ЭЛТ и под ней какой-то хитрый стоит фотоприемник в круглом металлостеклянном корпусе с кучей выводов - зачем - калибровка величины отклонения автоматом ?

Из интересного - полностью дифференциальный тракт от разъемов от пластин ЭЛТ по X и Y (одинаковые) и диффвход по Z. У ЭЛТ нет третьего анода.... ПОЧЕМУ ??? при такой диагонали и полуметровой длине ? При этом катод -5300В суда по надписям. Странная ЭЛТ и видимо малочувствительная.

Вот так выглядит (фото из сети) для корпусного варианта :

Нашел сервисмануал....проникся - там еще и динамическая фокусировка и никакого фотодатчика.....

[Борисович]

Какое тута супер- пупер то всё пошло.
У дедушки Борисовича сильно попроще.
Продолжение.

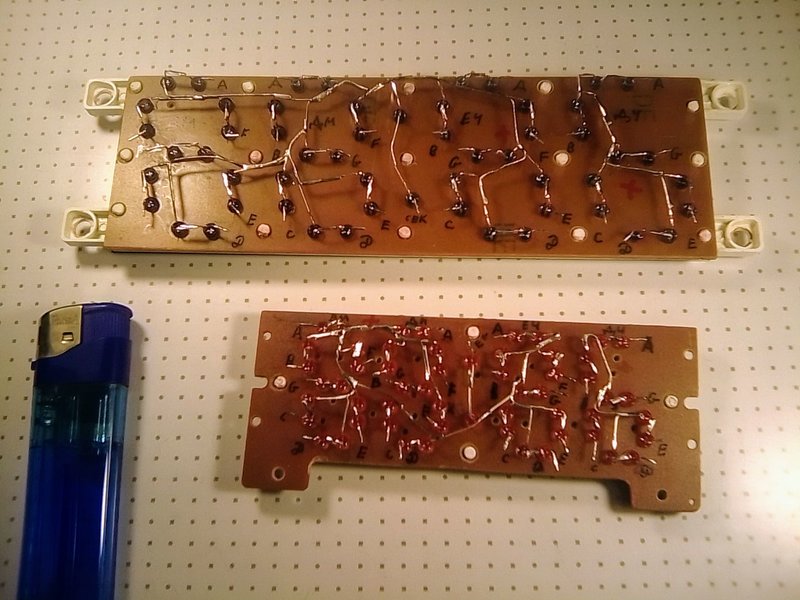

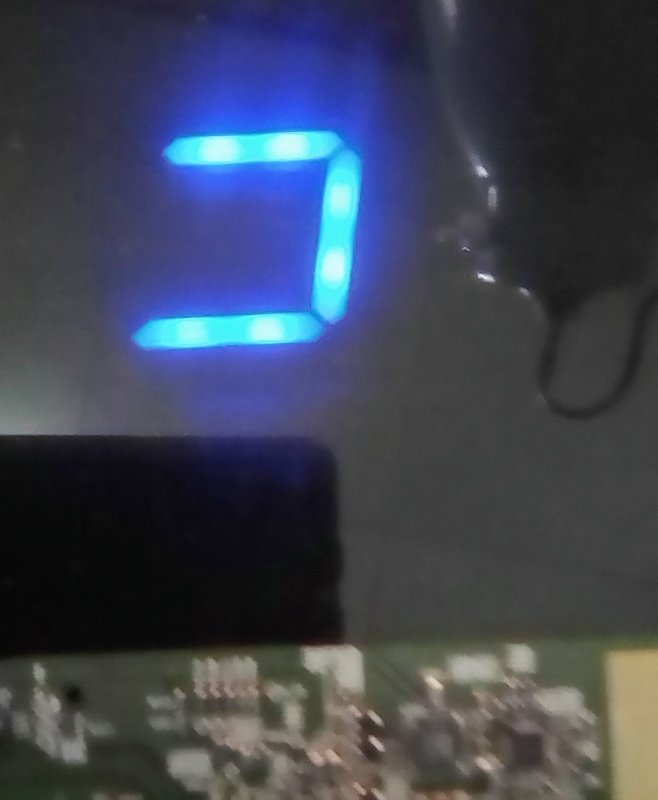

В две рамки от китайских часов приделал обычные светодиоды.
Синие цифры - 46 мм.Красные - 30 мм.
Получилось как то так.



Дальше к ним надо макеты схем собирать

[Wladimir_TS]

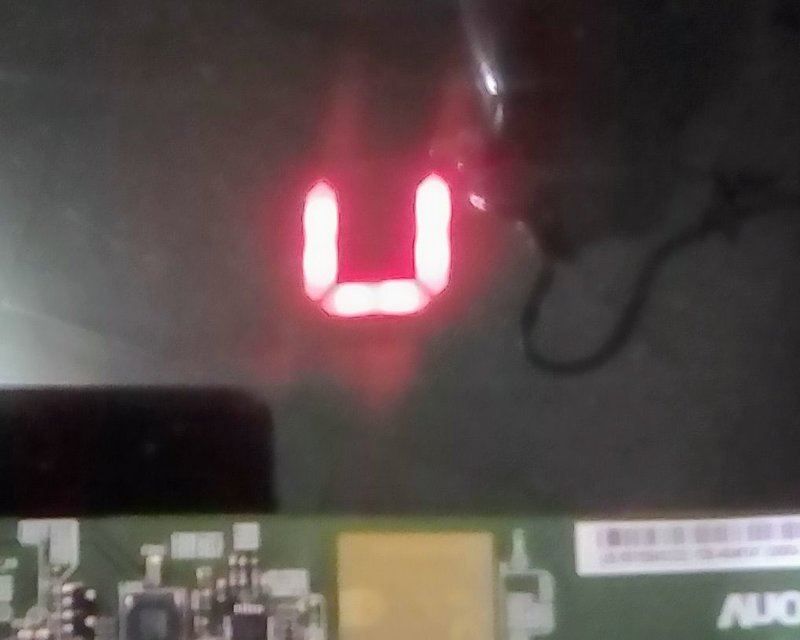

Тем временем на экране получена первая цифирЪ !



Так как у данного аппарата есть плюс - он пишет на флешку, но и минус - входа Z не предусмотрели - на рисунке ниже подстер то, что должно гаситься.

[twoporylyj]

Думал, только я этим заморачивался... насчёт "рамок от китайских часов". Там даже не SMD, там кристаллы голые, возможно, лаком покрытые, возможно, нет, каждый на двух сверхтонких проводниках. В одних часах отвалилось несколько таких как-то, ну я и заморочился разобрать и SMD влепить. Оказывается, не только меня на такое тянет. Вот, пожалуйста, вообще вся "рамка" перебрана полностью.

[Борисович]

насчёт "рамок от китайских часов".

Не .Тута немного другое.Это не ремонт китайских часов.
Рамки использованы исключительно как РАМКИ.
В смысле основа для общего индикатора.
И светодиоды вставлены обычные ,с выводами.
И соединения сделаны под планируемую схему

[twoporylyj]

Да уж, в оригинале там схема странная. Под два полупериода сети. А у вас теперь стало под обычную динамическую индикацию.

[гу-50]

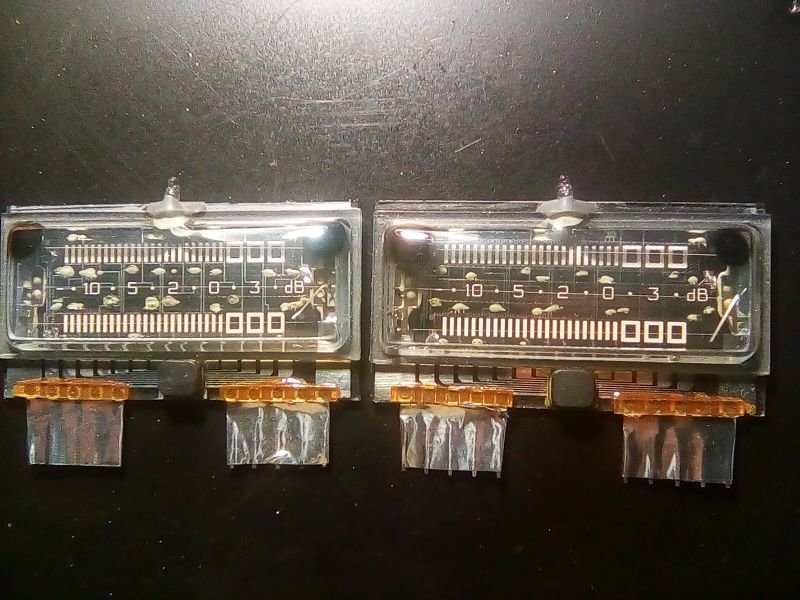

Сегодня прислали индикаторы ИЛЦ1-1/9
Присмотрелся, а почему то часов на них никто не делал хотя вроде ничего должны смотреться если один перевернуть .
