Интересный древний транзисторный приёмник

[Воевода]

Вот попались остатки приёмника
На 4-х транзисторах
Вроде сделан по схеме популярной в те годы - приёмник "Москва" Плотникова
Но самое интересное - это то, как сделано переключение диапазона СВ-ДВ
Нет отдельного переключателя
А благодаря тому, что керамический КПЕ имеет 360 градусов оборота - шкив настройки на половинке ( 180 градусов) работает на СВ, а на другой половинке - на ДВ
Т.е. сам диск настройки переключает диапазон.
Никогда такого не видел.
И считаю это просто гениальной конструкцией.
Вот смотрим фото
---






--
К сожалению, приёмник уже не восстановить - нет решётки динамика, нет задней крышки и так далее.

[Ирина]

Пионер ЦС-1

[Воевода]

Точно. Он самый
Ещё меня удивило вращающееся ферритовое кольцо.....думал что это регулятор громкости....
А оказывается в приёмнике НЕТ регулятора громкости вообще......

[Ирина]

Да приемник весьма примечательный. Была идея его с нуля собрать, повторить по имеющемуся образцу.

[Воевода]

А как с нуля собрать?
У Вас есть корпус ?

[Ирина]

Полистирол есть и мыльницей подходящей формы в выселенке разжилась.

[Воевода]

Да....интересно
Ну я понимаю плату ещё самому сделать.....но корпус самому такой же делать.....всё равно он не будет точь в точь такой же, как оригинал
И мыльница так и останется мыльницей

[Ирина]

Так я и не гонюсь за полной идентичностью, тем более это невозможно. Просто хочу повторить конструкцию. По мотивам, так сказать. Уфимец один показывал собранный им в детстве "Пионер" именно в мыльнце. Даже корзину и дифузор для ДЭМШа изготовил.
Так, что, если не поленитесь, то свой уж точно оживите.
Или тема создана в качестве пиара для последующей продажи на РТ21?

[HyC]

Да уж на сегодня корпус напечатать вообще никакой проблемы не составляет даже если у тебя нет принтера. Везде можно найти где присоседиться.

[Solaris]

Одной и той же ручкой приводится в действие конденсатор и переключатель. Но всё-таки переключатель. А я уж подумал, что подвижные контакты на одной половине круга приближаются к одним неподвижным, а на другой - к другим, а неподвижные контакты соединены с разными выводами катушки, т. е. сам конденсатор выполняет функцию ещё и переключателя. Вот было б здорово! А ДЭМШ не имеет постоянного магнита, и соответственно ток любой полярности вызывает втягивание мембраны в одну и ту же сторону, а наличие постоянной составляющей тока, превышающей переменную обязательно? Т. е. ДЭМШ не может работать как полноценный динамик. Соответственно неприменимы никакие режимы B, потребляемый ток не зависит от сигнала ЗЧ.

[Deni]

Просто хочу повторить конструкцию.

Просто чтобы было? А то нонче на прямом усилении (да хоть и рефлекс) поймать станции можно ой как не везде...

[Ирина]

Deni, периодически собираю малотранзисторные радиоприемники на биполярках. В городе даже суперы от помех мучаются. А вот за городом, на вершине Торатау, прием на всех частотах просто изумительный. На фм вся республика ловится.
Дай Бог чтобы геопарк развивался медленнее, иначе и на 200-метровой высоте эфир засорят помехами от видеокамер.

[Sulphur]

А ДЭМШ не имеет постоянного магнита

Как это не имеет? Как-то видел в детстве внутренности ДЭМШ-1А. И там, по-моему, были два кольцевых ферритовых магнита. Пишу по памяти.

[vic07]

Точно. Он самый
Ещё меня удивило вращающееся ферритовое кольцо.....думал что это регулятор громкости....
А оказывается в приёмнике НЕТ регулятора громкости вообще......

Интересная находка, поздравляю!

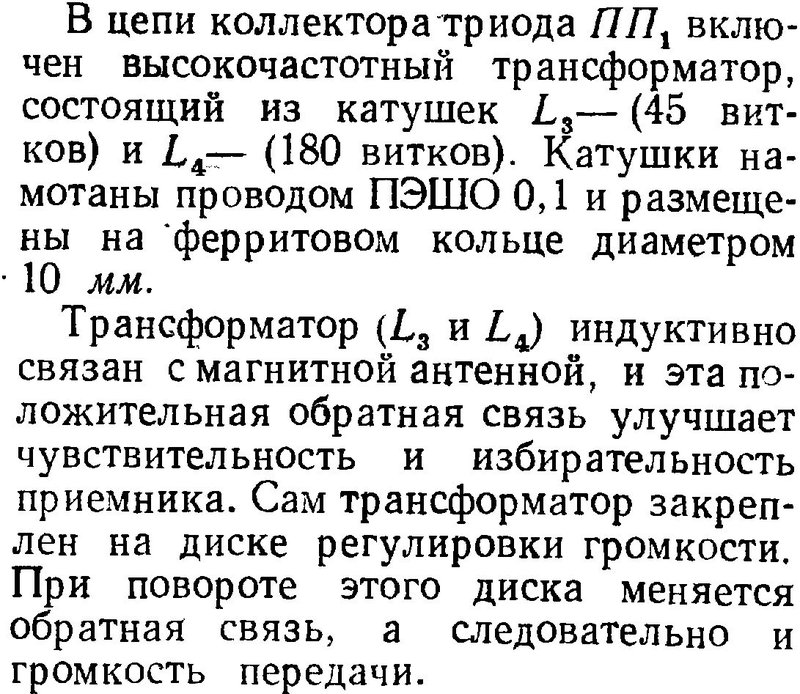

Вращающееся кольцо и есть регулятор громкости.
В журнале Радио_1959-10 стр. 46 подробно описана конструкция этого радиоприёмника, в т.ч. регулятора громкости.

[2vlad]

были два кольцевых ферритовых магнита. Пишу по памяти.

Всё верно пишете, они там и сейчас есть, ну, это у тех, у кого имеются ДЭМШ-1А...

[Воевода]

Да имеются эти ДЭМШа
Задумывался о восстановлении этого приёмника - но раз отсутствует часть корпуса и решётка динамика....нет смысла что то делать
Явный новодел будет сильно портить оригинальный внешний вид

[Solaris]

Раз есть постоянные магниты, значит, постоянная составляющая тока через катушку необязательна. Т. е. эта постоянка и однотакт вызваны не запросами излучателя, а искЮчительно стремлением к простоте, а также к применению транзисторов только p-n-p, поскольку в те годы их выпускали много больше. И похоже, что не только в СССР, но даже в передовой Японии. Могу ошибаться. Но на форуме рассматривался какой-то японский приёмник 1960 года, в котором, как в тогдашних советских, все транзисторы только германиевые, только маломощные и только p-n-p. Выходит, что эта однобокость была тогда интернациональной, просто на Западе и в Японии она раньше кончилась?

[Masick]

И переключение диапазонов таким способом тоже где-то в старой литературе было описано, насколько помню. Кстати, у меня тоже есть вариант такого приемника, собранный весьма аккуратно и хорошо работающий. Из особенностей-аккумуляторное питание
