Большое спасибо за уделённое на меня время. И за советы, они для меня ценны.
-serg- писал(а): ↑18 авг 2021, 23:45
С общим питанием, достаточно одной фильтрующей ёмкости, скажем 1000мкФ, с целью компенсировать длину проводников от БП.
Понятно, есть что исправлять, есть чем тренироваться, поработаю в этом направлении, и буду иметь ввиду на будущее.
Кстати, если УМ собран на отдельных платах каждый канал, и питание в усилителе (V4.1) у меня на каждый канал отдельные обмотки на ТОР-е и отдельные выпрямители на каждый канал и на ВК, и на драйвер. То тогда имеет смысл делать и РТ на отдельных платах и получится 100% двойное моно? Или нет в этом особого смысла?
По опыту усилителей V3.1 собранных по платам Вашей разработки, где на одной плате оба канала и УМ и РТ, то стерео база и картинка звуковая на много чётче выражена при прослушивании музыки через эти усилители, чем, например в заводских всех современных мною слышанных и стерео и 2,0 и тем более 2,1 звуковых систем.
-serg- писал(а): ↑18 авг 2021, 23:45
На первый взгляд все соединения соответствуют схеме (не достаёт времени внимательно поводить пальцем по плате).

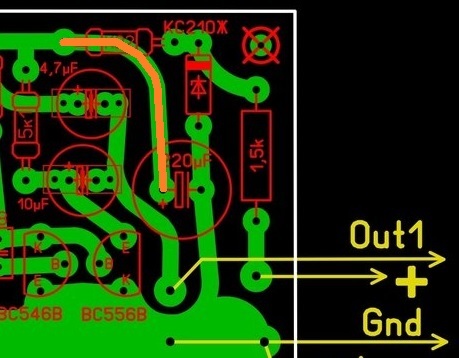

Я думаю, что пальцем водить по плате и проверять её на соответствие принципиальной схеме - это моя задача, т. к. этот эскиз сугубо индивидуальный, вряд ли кому пригодится, кроме меня. Он сделан на специфические элементы, стандартно должны быть другие размеры некоторых резисторов и наверное конденсаторов, я рисовал под имеющуюся у меня элементарную базу. Например некоторые резисторы очень большие, хотя там вполне уместны меньшего размера, а также конденсаторы которые не электролитические, все МКТ, с размерами 7,2х4,5мм и расстоянием между выводами 5мм.
-serg- писал(а): ↑18 авг 2021, 23:45
Усилитель имеет три каскада, между ними есть непосредственная связь, обратные связи и питание. Желательно выполнить эти соединения руководствуясь некоторыми правилами, с целью избежать проблем в реальном устройстве.
Могу кратенько упомянуть о взаимном влиянии проводников разных цепей, организации питания и обратных связях, в контексте работы над платой усилителя.
Вот тут хотелось бы по подробнее. (Хотя я должен, было бы сидеть на больничном, и читать книжку было бы в самый раз, но не хватает у нас людей на работе и вынужден ходить и работать , то много читать не когда). А эти азы если сможете преподать, то я думаю, что будет интересным не только мне, но многим, таким как я радиолюбителям-не профессионалам.
Я по профессии работаю электромехаником, в общем, паяльник держать умею, но множество теории, которой вижу тут на форуме, обладают многие участники, которые профессионально этому учились и занимались, не обладаю. И тема с усилителями А.И. Беслика, для такого любителя была самое, то. С моими, то знаниями и умениями, и из приборов только тестеры собрать усилитель, который звучит, в разы лучше очень многих, особенно современных звуковых устройств, даже тех которые стоят сейчас пол моей зарплаты - это что-то. С противниками темы сражался, даже следы остались, теперь красными чернилами подпись ко всем моим сообщениям

, но я их воспринимаю как боевые шрамы.

. (Ну это лирика). А если серьёзно, то интересно было бы узнать подробности в двух словах правильного построения эскизов ПП.
Что-то мне подсказывает, что для усилителя V2.2, это не имеет большого значения, что автор их конструировал так, чтобы расположение проводников не сильно влияло на его работу, судя с того, как люди выставляли свои поделки усилка V3,ХХ, кто как мог, так и делал и всё работало и были довольны. Но я бы хотел ещё на будущее понять хотя бы некоторые азы и попробовать прорисовать самому всё это.
