mosfet транзисторы UT108N03L в УНЧ от источника бесперебойного питания.

[MIKA-572]

Добрый день уважаемые форумчане ! Интересует следующая тема
Возможно ли использование mosfet транзисторы UT108N03L от источника бесперебойного питания в УНЧ на 25-50 Вт и в каких схемах?.
- Всем добра и приятных выходных ( может с шашлыком).

[Blackbird]

идете до гугла в картинках вводите в поиск "mosfet power amplifier" и куча схем повывалилась . Качаете пдфку на ваши и на те что стоят в схемах и сравниваете чоково .. Работа очень муторная

[Tofiq62]

Если теоретически и можно,но зачем когда есть для унч транзисторы.

[oldmao]

Тема раз, тема два.
Ну и экзотика три. Попадались и ещё варианты, у самого куча полевиков от бесперебойников, тоже думал куда приспособить. Но схемотехника не впечатлила. Кстати, тема четыре.

[Adriano]

mosfet транзисторы UT108N03L в УНЧ от источника бесперебойного питания.

Некоторое время тупил в монитор, пытаясь понять, зачем в ИБП встроили УНЧ

[MIKA-572]

Тема раз, тема два.
Ну и экзотика три. Попадались и ещё варианты, у самого куча полевиков от бесперебойников, тоже думал куда приспособить. Но схемотехника не впечатлила. Кстати, тема четыре.

Смущает наличие диода

[Глеб]

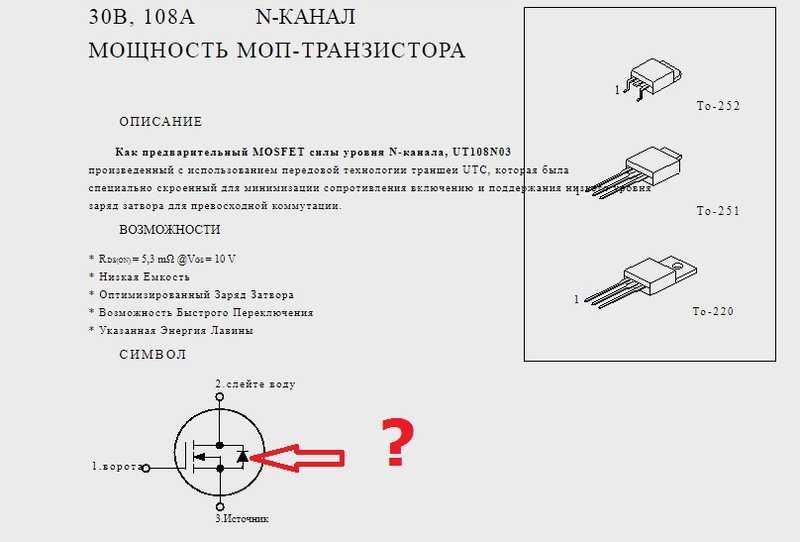

В ключевых всегда есть защитный диод, вроде как даже "получается" он на кристалле при производстве автоматически, особенность технологии. Если честно, я не очень понимаю, как ключевые ПТ используются в линейных усилителях. Относительно линейный участок на характеристике у них очень узкий и "кривой"...

З.Ы. "Слейте воду" - это просто шедеврально, я прилёг))

[oldmao]

Да, обратный диод - издержки технологии. Но он абсолютно не помеха, включен-то встречно. Боле того, некоторые производители микросхем на биполярных транзисторах настоятельно рекомендуют ставить такие внешние диоды.

[MIKA-572]

З.Ы. "Слейте воду" - это просто шедеврально, я прилёг))

Я то же , наверно имели ввиду - канализация.

[MIKA-572]

Если брать за основу схемы

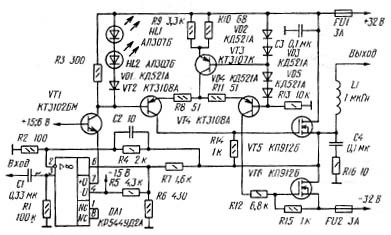

или

то лучше , что бы не городить очередной огород , - доработать готовые платы от Кантата-205 или Вега-109 под мосфет транзисторы.

[Глеб]

наверно имели ввиду - канализация

Имели всего лишь машинный перевод слова Drain. Тот случай, когда без перевода лучше))

Да, обратный диод - издержки технологии. Но он абсолютно не помеха, включен-то встречно

В усилителе мешать не будет, вообще полезная вещь. Мешает он разве что при разработке синхронных выпрямителей.

[oldmao]

Если брать за основу схемы

Вот конкретно в этих схемах - совершенно безграмотно применена вольтодобавка. Она нужнее в верхнем плече, поскольку для открытия полевика нужно порядка 4 вольт, а не 0,7 как для биполярника. А в этих схемах - недоиспользование источника питания по верхнему плечу.
И ещё в верхнем плече предвыходной транзистор (VT5 в верхней схеме и VT4 в нижней) включен повторителем, а в нижнем (VT6 и VT5 соответственно) с общим эмиттером, то есть с усилением по напряжению. Что вызывает ассимметрию выходного каскада.
Короче, тупое применение схемотехники для биполярных транзисторов, да ещё с ошибками... Ну, для сабвуфера, может и прокатит.

[MIKA-572]

Если брать за основу схемы

Вот конкретно в этих схемах - совершенно безграмотно применена вольтодобавка. Она нужнее в верхнем плече, поскольку для открытия полевика нужно порядка 4 вольт, а не 0,7 как для биполярника. А в этих схемах - недоиспользование источника питания по верхнему плечу.
И ещё в верхнем плече предвыходной транзистор (VT5 в верхней схеме и VT4 в нижней) включен повторителем, а в нижнем (VT6 и VT5 соответственно) с общим эмиттером, то есть с усилением по напряжению. Что вызывает ассимметрию выходного каскада.
Короче, тупое применение схемотехники для биполярных транзисторов, да ещё с ошибками... Ну, для сабвуфера, может и прокатит.

Так как не являюсь специалистом в области радиоэлектроники , хотелось бы узнать возможные Ваши схемные решения по использованию этих мосфет транзисторов UT108N03L совместно с готовыми платами от УНЧ Вега-109, Кантата-205 для проведения эксперемента ( в наличии исправных плат от них-гора целая.) - В этих УНЧ уж явно косяков нет.

[oldmao]

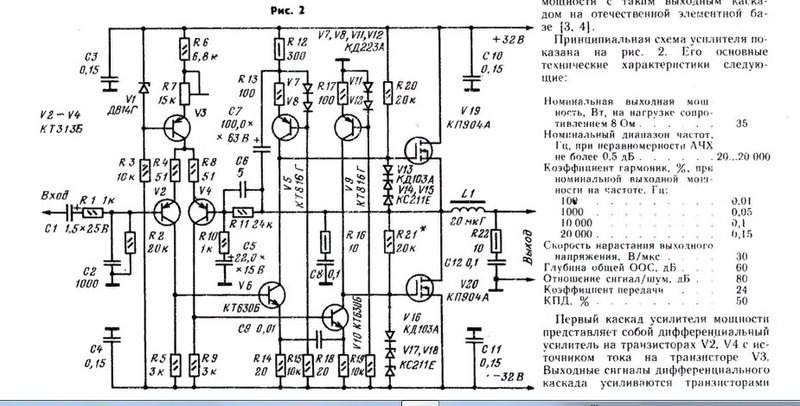

Да вряд-ли что путное с готовыми платами выйдет. Тут явно напрашивается совсем другая схемотехника. Посмотри статью "МДП транзисторы в усилителях НЧ" в Радио №11 за 1983 год.
PS Ещё интересно построить с ними цирклотрон, на там хитрое питание (аж три независимых питания) и наладка заморочная. Пример - Радио №9 за 1986 год "Полевые транзисторы в мостовом УМЗЧ".

[Глеб]

Как минимум, их придётся смещать на ~4 вольта вместо классических 0,6...0,7 вольт для биполярных. Дальше - полевые управляются напряжением, а не током; вряд ли существующие преддрайверы будут хорошо работать с полевыми без изменения и пересчёта...

[oldmao]

Ещё нашёл интересный вариант в Радио №9 за 1988 год "УМЗЧ с выходным каскадом на полевых транзисторах", но питание верхнего плеча я бы переделал.

[MIKA-572]

Да вряд-ли что путное с готовыми платами выйдет. Тут явно напрашивается совсем другая схемотехника. Посмотри статью "МДП транзисторы в усилителях НЧ" в Радио №11 за 1983 год.
PS Ещё интересно построить с ними цирклотрон, на там хитрое питание (аж три независимых питания) и наладка заморочная. Пример - Радио №9 за 1986 год "Полевые транзисторы в мостовом УМЗЧ".

- Нечего сказать. Классная схема и всё понятно !!!

[MIKA-572]

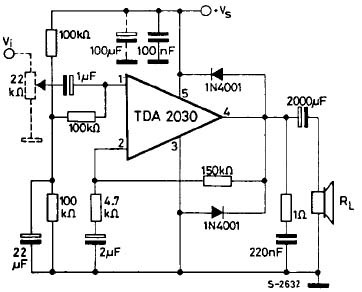

Как вариант, можно взять за основу
