oleg63! То-то я постоянно слышу из тех краев станции, работающие на ГУ-5Б, с шириной полосы20кГц, и всего-то 4000в анодного и ток 2А! Главное, никому не мешать, а рычалок, перделок, телетайпа и прочей спец аппаратуры на 80м предостаточно.
Может такую шармань повторить?

Сцилли писал(а): ↑

07 фев 2022, 19:31

130мм х 95мм. А по габаритам лампы прикинуть нельзя?

Можно, но с точным определением у меня беда)

Сцилли писал(а): ↑

07 фев 2022, 13:32

Поддался на провокационную "просьбу трудящихся"

Ну, рас вы поддались на провокационную "просьбу трудящихся", то сейчас замените 6П3 на 6П9.

4L1G писал(а): ↑

11 фев 2022, 08:26

Сцилли писал(а): ↑

07 фев 2022, 13:32

Поддался на провокационную "просьбу трудящихся"

Ну, рас вы поддались на провокационную "просьбу трудящихся", то сейчас замените 6П3 на 6П9.

А разве на экранирующую сетку не нужен резистор, для гашения напряжения и тока?

В этой конкретной схеме - не нужен. Тут полезный ток снимается с катода, то есть анодный и сеточный токи всё равно суммируются. И внутренней ООС (свойственной тетроду и пентоду в классическом включении) не образуется, лампа ведёт себя как триод.

Сцилли, пока вас нет на форуме, закончим поэтапно, думаю объяснение не требуются, ну а потом решим другой способ питания уг. микрофона.
Не будем обсуждать, главное вам получить модуляцию.

Народ, где же наш Сцилли, давно его не видно.

Делает передатчик?

Глеб писал(а): ↑

15 фев 2022, 10:06

Делает передатчик?

Скучно, когда его нет ...

Делаю то, что дает себя прослушать, а то ни одного приемного устройства на диапазон 3100 кГц нет.
Если вам так скучно, на сайте CQ HAM RU в разделе "Ламповые души" есть тема "простые ламповые передатчики". Думаю, собеседников там будет немеряно!

Сцилли писал(а): ↑

16 фев 2022, 10:17

Делаю то, что дает себя прослушать, а то ни одного приемного устройства на диапазон 3100 кГц нет.
Если вам так скучно, на сайте CQ HAM RU в разделе "Ламповые души" есть тема "простые ламповые передатчики". Думаю, собеседников там будет немеряно!

А сдр нет возможности использовать?
Найти ретранслятор который ближе к Вам и впЭрод

По паспорту 6П9 2 ватта колебательной мощности. Антенны нет как таковой. Местный SDR мэни не чует.
К стати, по расчетам крутизна по третьей сетке не превышает 0.3 - 0.4 ма/в. Сле-но, если открыть лампу на ее паспортный анодный в 30ма, требуется 30 : 0.4 = 75в амплитуды на 3-ей сетке. КПД небольших трансов не более 0.65-0.7. Коэффициент трансформации у меня 1 : 20, значит на первичке должно быть амплитуда 75в : 20 = 3.75в : 0.7 = 5.35в, что реально при выпрямленных 6.3в, после выпрямителя 8 с мелочь вольт.
Гладко было на бумаге, вот только открываться лампа не хочет никак?!
Пока клепаю конвертор.

Сцилли писал(а): ↑

16 фев 2022, 10:17

а то ни одного приемного устройства на диапазон 3100 кГц нет.
Если вам так скучно, на сайте CQ HAM RU в разделе "Ламповые души" есть тема "простые ламповые передатчики". Думаю, собеседников там будет немеряно!

Дааа...с вами все понятно, я за вас а вы ... прощай! 73!!!

Сделал конвертор, куда его вставить, ума не приложу, габариты великоваты. В "Альпинист" не запихнуть, если сбоку подвесить?

Не жалею времени, потраченного на проверку этой схемы. Главное, выявил фейковую схему, энергии микрофона в такой схеме не хватает создать потенциал на третьей сетке для открытия лампы. Так что это все нерабочее, автор сам не проверял, как кто-то писал выше. Все разобрать, бо детали , особенно КПЕ у меня не лишние и собрать новую схему, которую потом выложу.

Есть непользованая 6П45С, вот только колпачок анодный оторван. Подскажите, чтобы не лопатить форум, какой клей или замазку можно использовать, бо нагрев до 200град баллона.

Сцилли писал(а): ↑

01 мар 2022, 09:23

Есть непользованая 6П45С, вот только колпачок анодный оторван. Подскажите, чтобы не лопатить форум, какой клей или замазку можно использовать, бо нагрев до 200град баллона.

Хм...в какойто из тем А.Хрисанов если не ошибаюсь, клеил колпачок на лампу...кажется при ремонте СИ-238

Вы представляете, сколько надо лопатить , чтоб найти? Есть у меня замечательная книга с советских времен "300 практических советов" Там есть рецепты, но у меня или таких компонентов нет, или сомнительные рецепты с жидким стеклом, которое разъедает стекло. Может поищу что-нить автомобильное, типа, высокотемпературных замазок трещин.

Сцилли, БФ-2.

Сцилли писал(а): ↑

01 мар 2022, 13:41

с жидким стеклом, которое разъедает стекло

А что оно круче царской водки?Раньше оно силикатным клеем называлось и ребятишки на уроках труда его использовали.И на самом деле его используют где надо устойчивость к высоким температурам.

Его отмыть со стекла невозможно, оно вступает в реакцию с солями стекла, особенно калиевое.
Скорее всего БФ-2, смесь, густая кашица из оксида алюминия с цементом. При подаче накала, баллон разогрееется и быстрее полимеризуется. В школе, не взирая на советы учителя химии, наклеили снежинки на окна на Новый год, след - навечно!

Александр Хрисанов писал(а): ↑

17 дек 2021, 19:23

Вот табличка из старого справочника. Только надо учесть, что сопротивления указаны для новых и/или исправных микрофонов.

И ещё про эту табличку. На капсюлях МК-10 указано какой он.
НО - низкоомный. СО- среднеомный. ВО- высокоомный.

Благодарю, я видел вашу таблицу. У меня капсюль СО.

Еще один провальный проект. Из-за паразитных емкостей галетника не могу добиться устойчивой работы генератора на высоких частотах. Придется концептуально менять схему и компоновку. Вообще-то это ГИР, но он должен генерить и управляемый срыв колебаний. Теперь придется по классике, съемные катушки через разъем.

Сцилли писал(а): ↑

14 мар 2022, 18:43

съемные катушки через разъем

А если катушки прямо на лапки галетника? Омериканцы так делали телевизионные ПТК, работало до 200+ МГц

Галетник непригодный, у него большие паразитные ёмкости.
Нужен побольше размерами и с керамическим основанием галет.

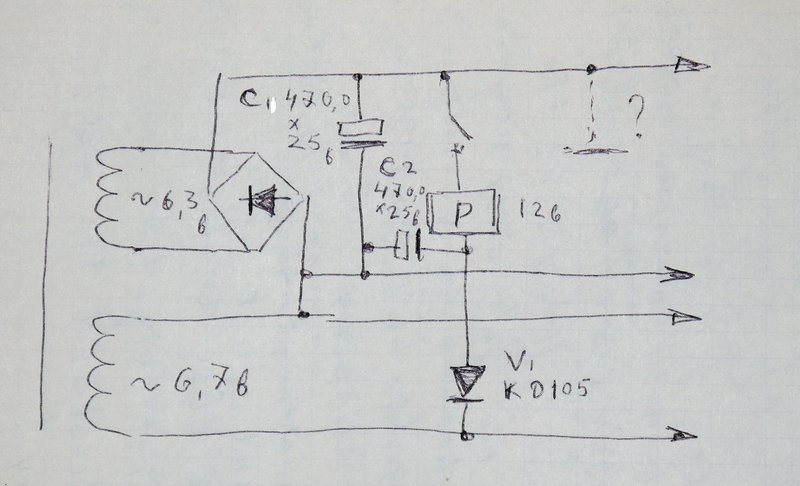

Пишу в старой теме, хотя, может и не по-теме? Нужна консультация, а то "сдвиг по фазе". Имею два накальных напряжения с обмотки транса, одно из них выпрямлено для УНЧ модулятора. Требуется 12 вольт на реле, решил взять с накальных. Вот если я сделаю землей плюсовой вывод, не поплохеет электролитическому конденсатору С1? На нем будет составляющая 6.3в переменка? И как лампы отнесутся к потенциалу накала относительно земли, ведь на одних будет постоянка, на других сумма с переменной составляющей?
