Вот уже как год назад притащил чей то самодельный УНЧ .
руки дошли до него только что .
По итогу .
Один канал рабочий .
Второй мертв .
Как и что делал..
Питание на модули УНЧ подавал через резисторы в 100 Ом , в разрыв первички трансформатора лампа накаливания . , входы каналов посажены на землю ,нагрузки на выходе нет
Все электролиты 80-х годов..( по питанию)
Лампа ярко вспыхнула и где то с минуту не гасла .
После того как окончательно потухла U питания живого канала составило +/-33 В , вместо очевидно положенных +/- 36 В ., постоянка на выходе составила 15 мВ, подал сигнал , прицепил нагрузку итог жив .
отключил от питания живой канал , с мыслью , что жив и второй подал на него питание ( с соблюдением тех же мер пред осторожности ) ..Но не тут то было Питание "село " почти до 0 В.
Быстро снял питание .
Начал прозванивать вых транзисторы . ( стояли КТ908А)
Переходы Б-К ,Б-Э звонятся должным образом . , НО Между Э и К звонится..( проверял с полным изъятием из схемы )
И так оба выходника .

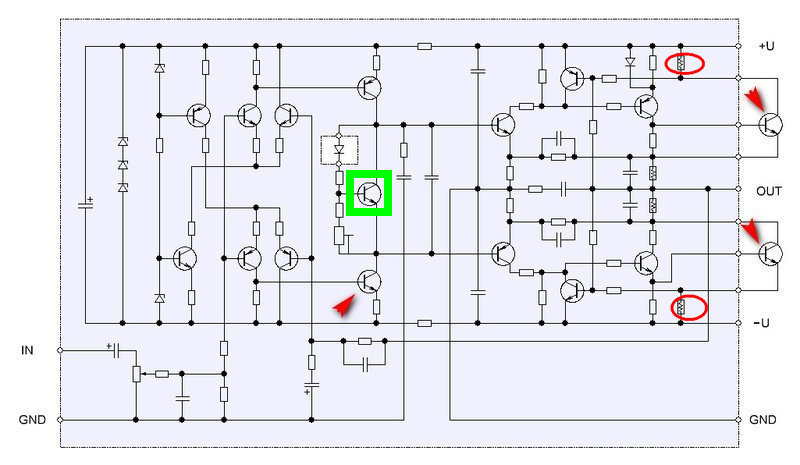

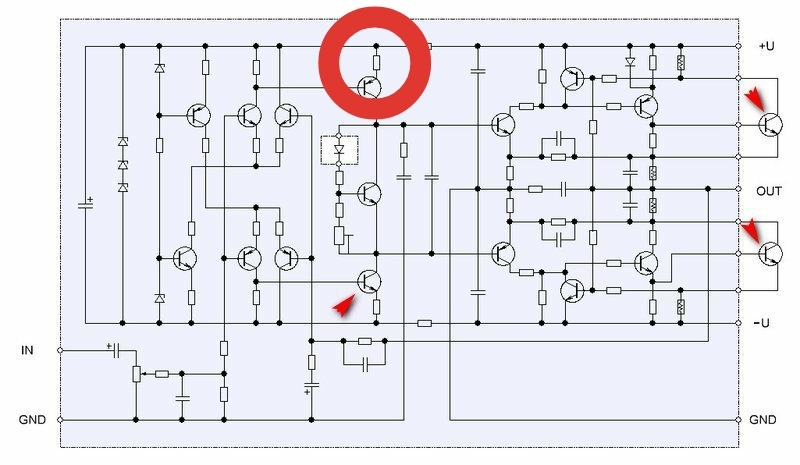

Начал прозванивать полупроводники ..Отыскал никак не реагирующий на прозвонку ( во всех комбинациях бесконечность ) КТ361 .( на схеме обозначил згоревшие п/проводники найденные мной красными стрелками )
361 заменил на такой же 361 , выходников КТ908 под рукой не оказалось ..Заменил на КТ808 А , подал питание ( с теми же мерами пред осторожности )
Без нагрузки питание симметрично +/- 33 В , на выходе 1 В постоянки .. Ничего не греется .
Стоит только прицепить нагрузку ( 4 Ом ) как мгновенно просаживается отрицательное плечо питания , вместо -33 В становится -10 В , положител3ьное плечо так же +33 В .
Вот такие входные данные ..
При данной симптоматике куда в первую очередь глядеть ? Или тотально повально выпаивать все полупроводники и проверять их вне схемы ( проверку осуществлял до этого с выпайкой только тех где явно мешали переходы соседних транзисторов )
п.с.Оконечный каскад на кт908,а перед ним кт914,2т904
Напомню, что отличные параметры - это ещё не гарантия хорошего звука...
![]:->](./images/smilies/diablo.gif "Дьявол"){kind=small}
Сухов от этого отказался, но в широкой практике почему-то так упорно делали многие, даже в усилителях мощностью 25-50-70 Вт! В том числе и проволочные резисторы распаивали на печатке. С тем, чтобы что?
