Решил пару месяцев назад собрать это:
https://radiolamp.net/news/864-sxema-gr ... 6p14p.html
Но встречал и такой вариант:
http://www.radionic.ru/node/3482
Нашёл транс от Ригонды, нужные лампы детали и начал рукожо... творить
Сначала изготовил шасси из дюраля, потом прикинул что детали не влезут и сделал его вдвое больше
Оно гнулось из-за недостаточной жёсткости. Их получилось две штуки. решил из одного сделать БП для приёмника

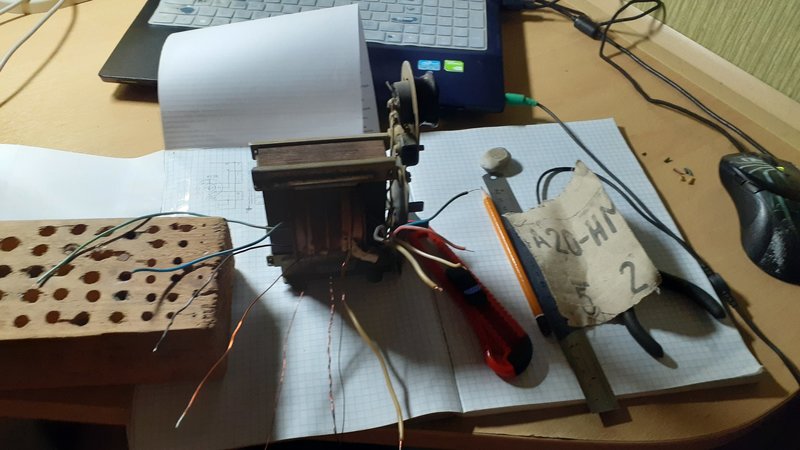

Сначала надо разобраться с обмотками и колодкой

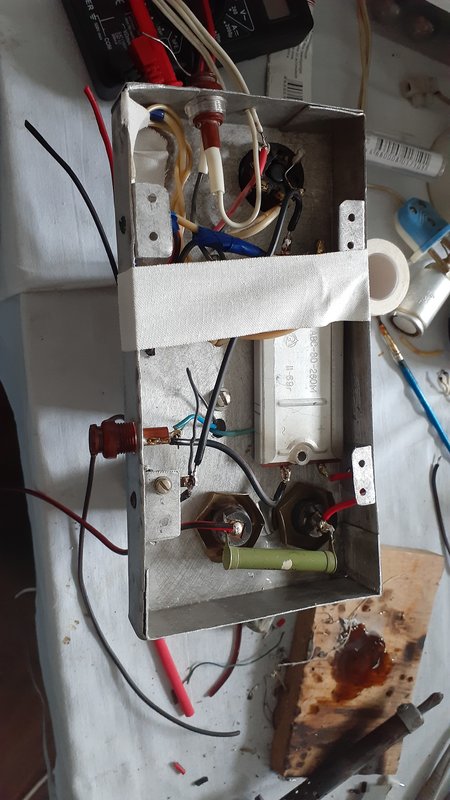

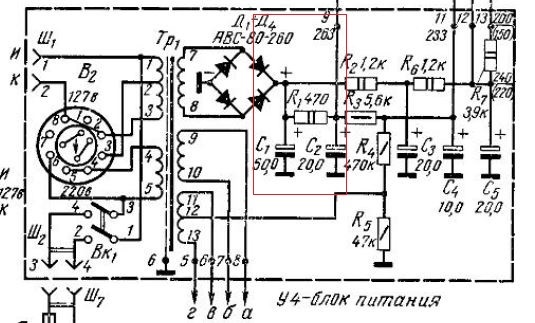

Решил поставить ещё один конденсатор для чего просверлил ещё дырочку, но оказалось что он дефектный (фон в наушниках). Поэтому снял его. Также в анодной цепи стоит предохранитель с целью сбережения транса и схемы, как на радиоле Сакта
Теперь из большой делаем шасси. Большое потому, что думаю его дорабатывать, поставлю УВЧ и Индикатор настройки
Процесс вырезания отверстий
Хотя в процессе "творческих изысканий" пришлось досверливать
Эта схема меня привлекла тем, что не надо было мотать кучи катушек, а только две. Хотя кому то нравится
В описании говорилось о непонятном уголке, который надо приклепать, но я немудрувствая лукаво сделал площадку и приклеил на неё сам каркас, который впоследствии прикрутил болтами к шасси.
Процесс намотки первой катушки L1
Думаю "диаметр" катушки стоит увеличить чтобы поглубже сделать пазы для витков
Фиксировал концы витков лаком и сверху клеем
Намотал с запасом, т.к. в процессе намотки раскрутилась (ув. oldmao говорил что частота уедет вверх)
Также наматываем L2. Диаметр проволки в этой катушке пришлось смотреть буквально на глаз. Катушка с магнитной системы телека. 200 витков намотал, т.к. место ещё оставалось. Фиксировал также, клей и лак. Между витками скотч канцелярский.
Так же решил сделать улучшение/ухудшение (как получится
), путём добавления переключателя для того чтобы две катушки работали вместе (положение "?" т.к. я незнаю какой диапазон будет) а приведение в нормальный вид производится переключателем в положение ВЫКЛ)Вот схема

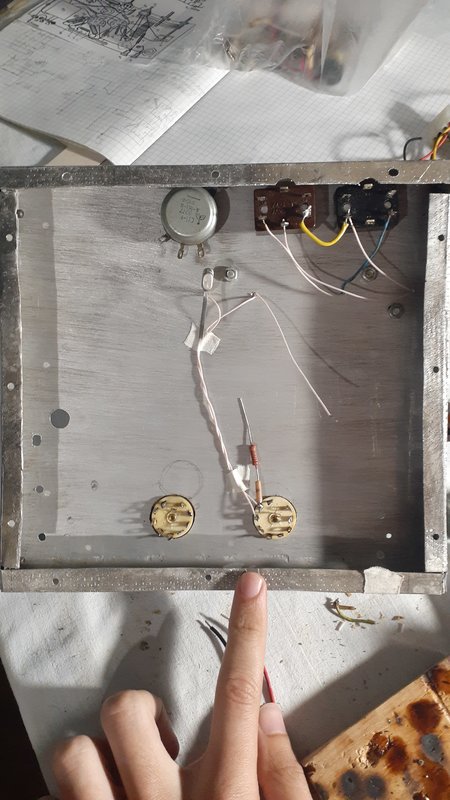

Ну и начинаем сборку
Изготовление минуса

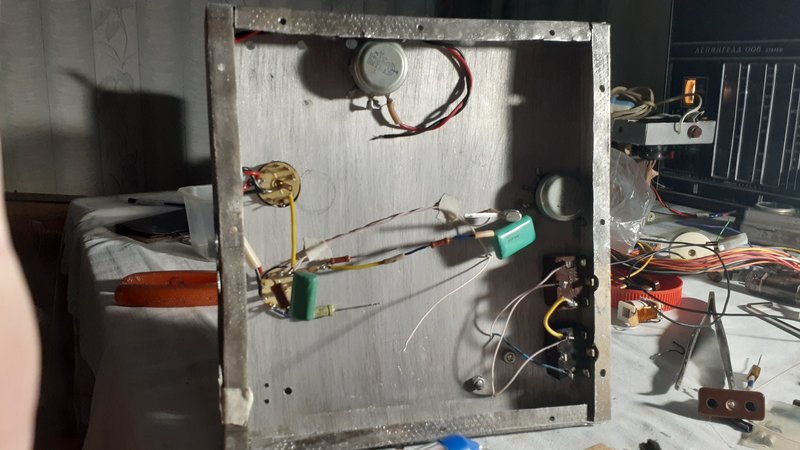

Т.к. КПЕ у меня не оказалось, поэтому пока поменял таким постоянным конденсатором. Ну и общий вид монтажа
Ну и включение. Как обычно с первого раза у меня ничего не работает (небыло накала). Убрал переменник и включилось.
Фон устранился путём демонтажа дохлого конденсатора.
Внешний вид:
Подстроечник рядом с ручкой громкости (интересно от чего она?) служит для регулировки ПОС, но в статье он большой как на РПУ Казахстан, но почему то не получается регулировать (может из-за стальной отвёртки), в наушниках ничего не меняется (может и стоящему конденсатору тоже конец)
Когда трогаешь руками шасси слышно оглушающие щелчки в наушниках, думаю из-за того что оно не соединенно с "-"
Хоть накал на лампах есть)
Земля в качестве батареи отопления, антенна кусок провода по карнизу, где-то 5м
В общем, как разживусь КПЕ и после наладки думаю и видео можно делать
Литература:
В.Г.Костиков "Как построить радиоприёмник"
Вот пара вопросов
1. Как рассчитать параметры катушки, если знаешь диапазон?
2. Я понимаю что чем короче провода тем лучше, но это для УКВ нужно обязательно, а обязательно ли для низкочастотных диапазонов? Может поэтому у меня не работает
Спасибо для
oldmao За литературу
old_hippie - за метод проверки выводов транса путём подключения 6В переменки в накальные обмотки
Klyaklyometr - за помощь в распиновке первичных выводов транса для колодки)
Solaris - так же за помощь с трансом
На этом пока всё
Это первая ламповая конструкция моя, поэтому можно тапками кидаться но обоснованно
