Как таковой схемы нету, с даташита типовая схема включения, дополнена пьезофильром и апереодическим усилителем http://slava37md.narod.ru/ris1-38b-k.gifВлад ex RA4HAI писал(а):vialeksej
Схему можно посмотреть?
с уважением, Владимир
Ну, для настройки УКВ блоков УПЧД практически бесполезен. Добиться приёма можно и в случае не до конца или даже неправильно настроенного УКВ блока.174ХА6 в УПЧ с индикатором для настройки УКВ блоков
У вас хорошие УПЧ были с ФАПЧ, на УР3 кажется, от сборки остановило отсутсвие моточных данныхPavlik писал(а):Ну, для настройки УКВ блоков УПЧД практически бесполезен. Добиться приёма можно и в случае не до конца или даже неправильно настроенного УКВ блока.174ХА6 в УПЧ с индикатором для настройки УКВ блоков
За плату спасибо.Pavlik писал(а): При правильно собранной плате из исправных компонентов, настройка заключается в следующем:
На вход подаётся с генератора ВЧ частота 10.7 МГц порядка 100 мВ
Трансформатор TR1 настраивается в резонанс.
Для настройки трансформатора TR2 к выходу (холодный вывод искусственная средняя точка) подключается милливольтметр в режиме измерения постоянного напряжения и настройкой трансформатора, на выходе, при захвате частоты, устанавливается 0 вольт. Захват частоты контролируется довольно просто. При значительно расстроенном трансформаторе и отсутствии захвата частоты, милливольтметр будет показывать так же около 0 Вольт, но при настройке произойдёт резкий скачок напряжения - это будет говорить о том, что произошёл захват.
Не за что. Хотя это "макетный" вариант, но вполне рабочий.За плату спасибо.
Любой заводской малогабаритный ВЧ дроссель. Можно и самому намотать - как душа ляжетА насчёт L1 не понятно готовый или самодельный?
ДаBFR92 можно ли поменять на BFR93 S9018 ?
С буквой Е не из лучших из линейки 307-х, как по шумам так и по крутизне характеристики. Если и менять, то только рекомендую КП307Б. Но если выбора нет - пробуйте.КП307Г возможна ли замена на букву Е ?
Никак. Парафазный выход не нужен. Подаётся с любого из выходов, второй выход УО в МСХ не используется.Парафазный выход с УО (174ХА6 174УР3) как подавать?
Я ошибся в маркировке и моя ошибка поползла по сетидиод BAT1504
Диод BAT15-03W, если одиночные диоды, но лучше применить диодную сборку BAT15-099 - два независимых диода в одном корпусе.Самодельная макетная плата, которую выложил, без второго экранного слоя. Но в конечном итоге буду делать двухслойную плату.по поводу оформления второго слоя платы, нужен он как экран или без него собирали?

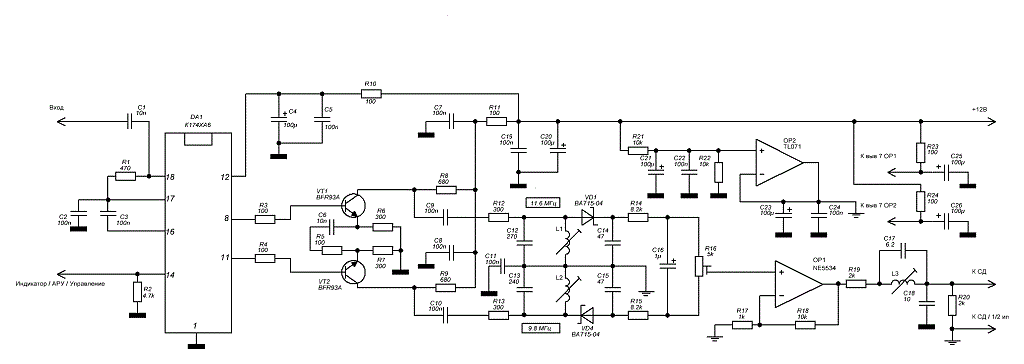

Схемотехника очень похожа на Ласпи 005alti писал(а):На ХА6 лучше собирать по этой схеме:
С варикапами я также собирал (на ХА6)... Но эта схема лучше! Позволяет добиться ленейной характеристики S-кривой в очень широкой полосе частот.
Плюс, очень хорошо настраивается, как по частоте, так и по полосе пропускания.
С варикапами в своё время я довольно таки много провозился. Схема работает неплохо.
А похож зараза, так же два диода работают на среднюю точкуPavlik писал(а):Vialeksej
Это не дробный детектор.
а обязательно СВЧ шоттки туда ставить или германием или кремнием обойтись можно?Pavlik писал(а):Это детектор который работает по принципу преобразования ЧМ в АМ на скатах резонансной кривой контуров.
гетеродин по приемнику SDR а контура ВЧ по максимуму индикатораВлад ex RA4HAI писал(а):Vialeksej
А как Вы хотите настраивать с помощью Вашего устройства УКВ блоки?
с уважением,Владимир
Диоды лучше всего ставить быстродействующие малошумящие. Крайний выбор пал на СВЧ Шоттки по критерию наименьших искажений, особенно в области ВЧ, а так же шумов. Можно германий, типа ГД507 или высокочастотный кремний. Но для разного типа диодов необходим и свой режим работы. Режим работы устанавливается путём регулировки амплитуды ПЧ резистором R5 и добротности конуров резисторами R8 R9 R12 R13 до получения максимальной выходной амплитуды детектора с наименьшими искажениями и уровнем шумов. Контура при этом должны быть настроены на указанные частоты. При правильной настройке детектора чётные гармоники должны быть практически подавлены, нечётные должны иметь минимальные уровни при правильной настройке конгтуров.а обязательно СВЧ шоттки туда ставить или германием или кремнием обойтись можно?
Свип генератор есть, а вот микросхему логарифмического детектора AD8307AR жду, должна на днях прийтиPavlik писал(а): При правильной настройке детектора чётные гармоники должны быть практически подавлены, нечётные должны иметь минимальные уровни при правильной настройке конгтуров.
Для этого,конечно, лучше иметь генератор ВЧ с ЧМ и РПУ с широкой полосой ПЧ (в идеале).
Подскажите, пожалуйста, а какой НЧ сигнал для этого используете? Синус? Какая частота этого НЧ сигнала предпочтительнее? Контроль на выходе детектора осциллографом? При каких условиях?Pavlik писал(а):... А вот более точно настроить уже только имея генератор ВЧ, который модулируем по частоте НЧ сигналом, и качество которого контролируем на выходе ЧМ детектора (продететкрированный НЧ сигнал)
Собрал на варикапах, с контурами прям угадал, на входной 50 пф навесил, а настроился изумительно, мне понравилсяPavlik писал(а): О СВИП генераторе я не говорил, хотя сначала визуально, по форме АЧХ, желательно именно при его помощи настроить.
Чем то похожа работа на приемник Захарова с ФАПЧ четкий захват и чистый звукPavlik писал(а):Vialeksej
И как работаеть?
