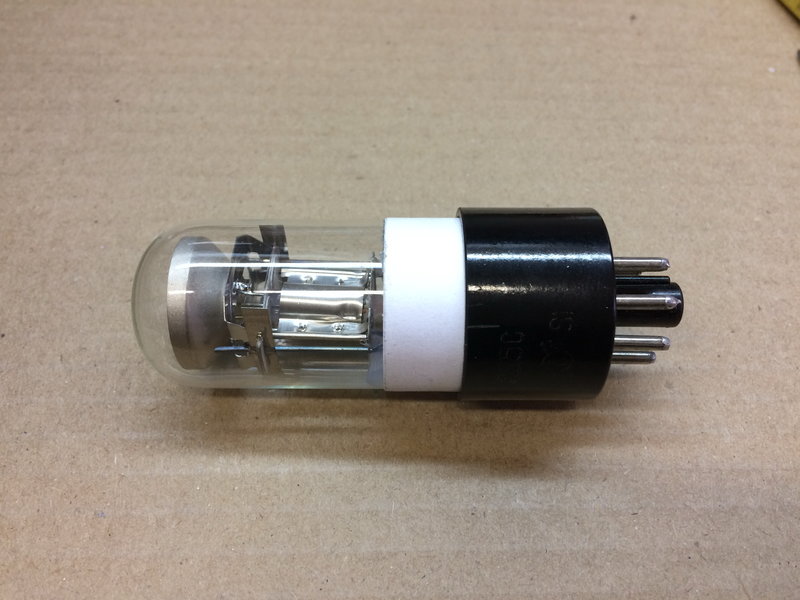

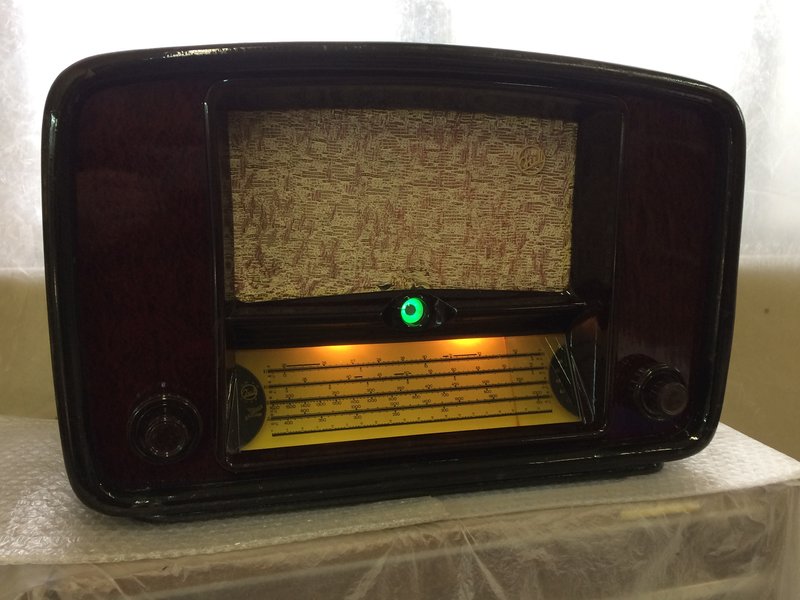

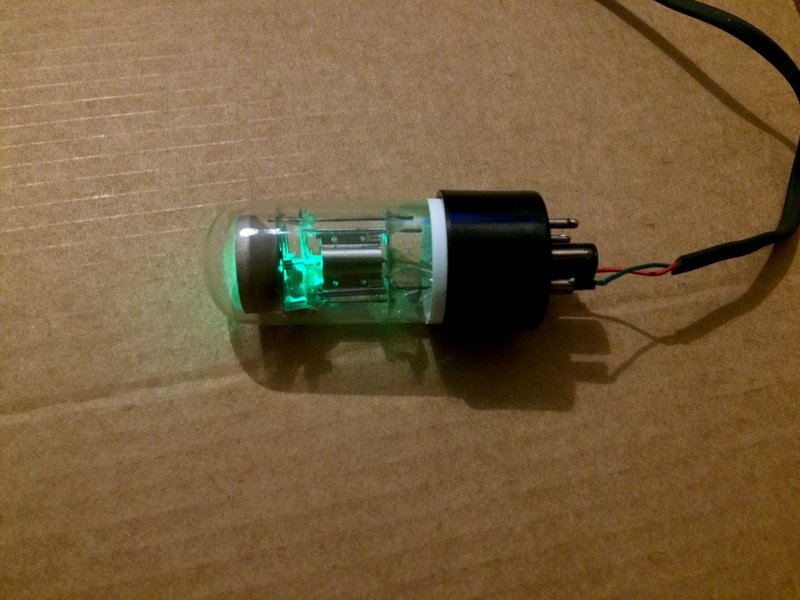

Сделал муляж 6е5с на светодиоде. В корпус лампы поместил выпрямитель, что бы подключать к приёмнику (6,3в) ничего в нём не переделывая. Получилась просто лампочка, без индикации настройки, но это лучше, чем тёмное пятно. Приёмник стоит у меня на работе, пашет весь день. Два раза менял уже индикатор. На долго не хватает. Вот и решил сделать муляж. По яркости и цвету получилось один-в-один как новая лампа 6е5с.

nomo
Неплохая идея.
--------------------------
В продолжении идеи: поставить двухцветный светодиод.
При настройке на станцию цвет плавно меняется.

Я ставил двухцветный. Получается неплохо, но очень непривычно. И ещё синий ставил. Тоже прикольно. Но решил оставить как положено - зелёный. Развивать идею можно и дальше.

А какой тип светодиода? Тоже так хочу сделать - 6Е5С уже по 900р продают...

Я не знаю тип. Покупал на радиорынке, попросил самый яркий. Диаметр 3 мм. Прозрачный корпус.

Очень понравилось решение. Когда 6Е5С стали дефицитом, а настройка, когда видна работа индикатора, занимает очень малое время, причем молодежь вообще не знает, для чего он, но балдеет от зеленого свечения, для создания иллюзии вполне нормально. Можно даже подумать как применить электромеханическую шторку на простейшем аналоге стрелочного прибора, чтобы даже функции сохранились.

Как бы и с одной стороны красиво.. Но с другой стороны, то же самое, как если бы в корпус лампового приёмника встроить эмпэтришное устройство с поддержкой фм. И вроде работает отлично, но не то.. Лампы 6Е5С, как я читал, более "живучие" выпуска до начала 70-х, когда их производство передали куда-то то ли в Армению, то ли ещё в какую братскую республику. И качество этих ламп стало аховым.. Сам стараюсь эти лампы покупать строго не позднее 60-х годов или раньше.

Очень хорошая идея.
А то я все севшие 6Е5С выкидываю.
Теперь вот буду тоже так делать.

Несомненно,лучше чем разглядывать накал сквозь осыпавшийся люминофор.
Сегмент бы как затенить,было б ваще правдоподобно.

Китай какие-то продаёт по аховой цене. Своего ли производства, или нет... И какого качества...

Похож на ультразелёный, 535 нм.
Брать ИМХО надо с максимальным углом - 120 градусов, что ли.

Следующий шаг - сделать сверху ЖК сектор...

Гм...

Или поставить светодиод с узким пучком, 15 градусов, и пропустить его через линзу ЦД привода.
Катушки линзы - на сигнал управления...

а последовательность можно разбора лампы...

дед Палыч писал(а):а последовательность можно разбора лампы...

В школе с приятелем делали так.
Из клизмы и иглы от капельницы делали фоску.
Иглу закрепляли в клизму, набирали немного ацетона, зажигали свечку, над ней начинали продувать клизму, держа иглу над огнём.
Получался острый язычок горячего пламени.

Этим язычком прогреваем колбу около цоколя, сначала по кругу, потом - в одной точке. Стекло размягчается, вдавливается и впускает внутрь воздух.
После этого можно обрезать колбу по кругу любым известным способом.

old_hippie
Ага, а при отпускании клизмы воздух с пламенем поступает внутрь и клизма превращается в аэростат, если повезёт .

Нитку окунали в керосин,оборачивали ее потом вокруг бутылки и поджигали.Потом лёгким постукиванием ненужное отбивалось.Что-то такое из детства вспоминается.

Что-бы аккуратно отделить баллон лампы , нужно у цоколя закрутить на стекле петлю из нихрома (должен плотно прилегать) , пропустить через неё ток так что-бы провод накалился и стекло лопнет по кругу , и никаких клизм

Можно сначала отделить от лампы цоколь и "разрезать" баллон в таком месте что потом его и видно не будет под цоколем.


Но я бы такае в приёмник себе не поставил , если бы проблема остро стояла просто ввёл бы кнопку снимающую анодное с лампы.

old_hippie писал(а): Следующий шаг - сделать сверху ЖК сектор...

На светодиодах имитируют:

https://vpayaem.ru/indicator.html

http://electronbunker.ca/eb/6U5.html

novosibiretc писал(а):old_hippie
Ага, а при отпускании клизмы воздух с пламенем поступает внутрь и клизма превращается в аэростат, если повезёт .

Не было такого...

Таким образом добывали внутренние трубки из кварцевого стекла в ДРЛ...

Вот кварц таким способом не плавился =)))

Отпускали клизму без подогрева.
Тогда пламени не получалось.
Оно не самоподдерживающееся.

дед Палыч писал(а):а последовательность можно разбора лампы...

То публикуем способы как приклеить колбу к цоколю, то наоборот, как оторвать .

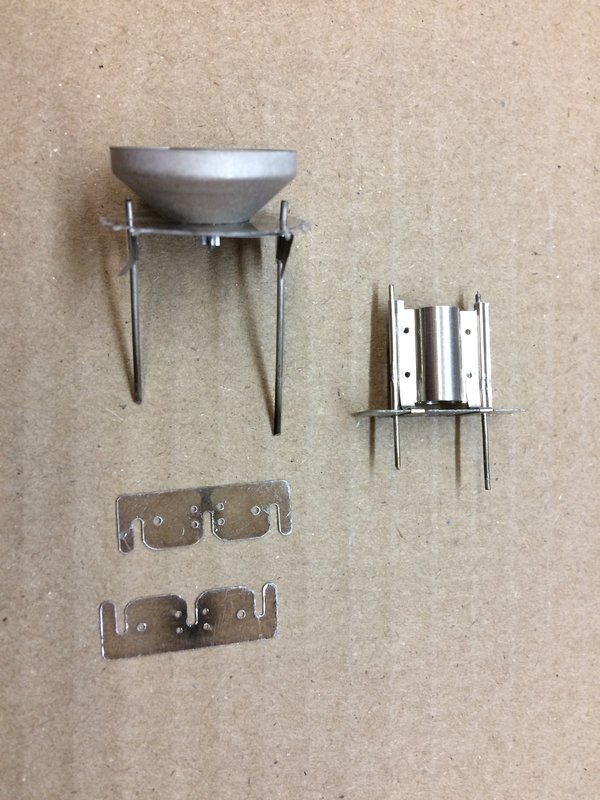

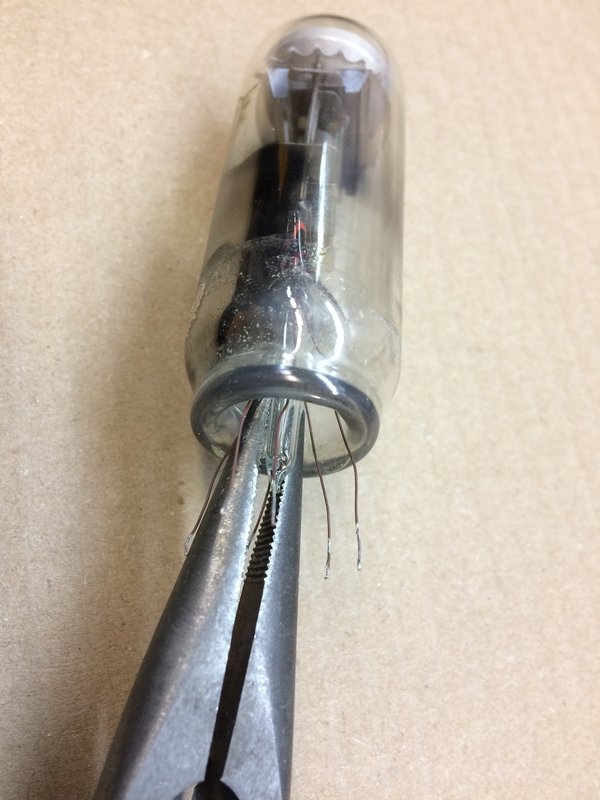

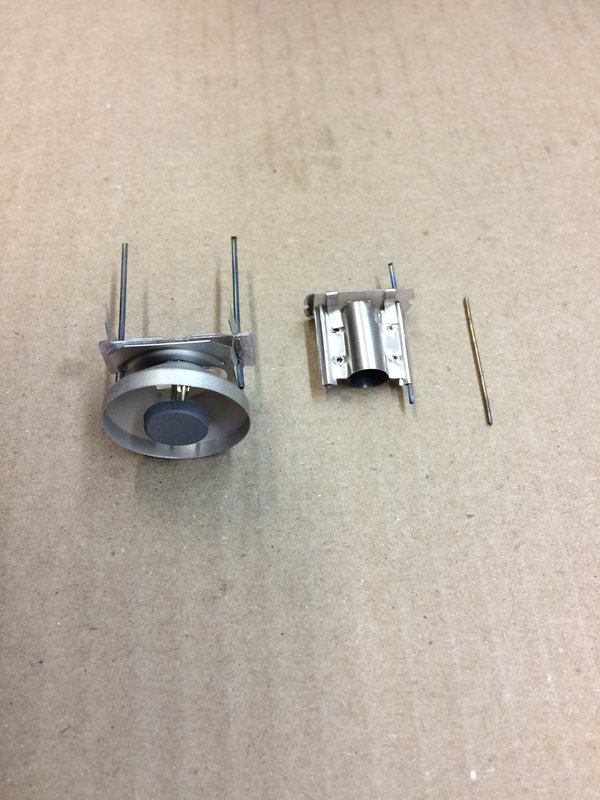

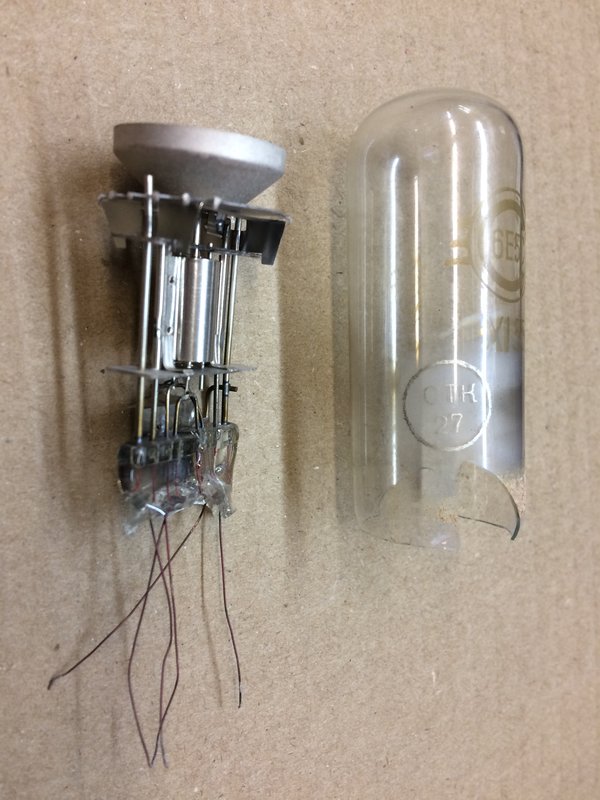

Отпаял проводочки в ножках на цоколе, что бы свободно болтались в трубочках. Затем залил WD-40 в щель между цоколем и колбой. Цоколь держал рукой, а второй рукой расшатывал колбу круговыми движениями. Минут 20 ушло на это. Сначала не поддавалась, потом потихоньку стала качаться и наконец-то снялась. В нижней части колбы, по центру, трубочка стеклянная, через которую воздух откачивают. Я её просто отломал пассатижами. Через отверстие зашёл в колбу воздух. А потом точилом снимал нижнюю кромку колбы, вот тогда она и треснула и отвалилась часть колбы. Тут другой способ нужен. Может быть алмазом порезать как ампулы вскрывают? Пробовать нужно.

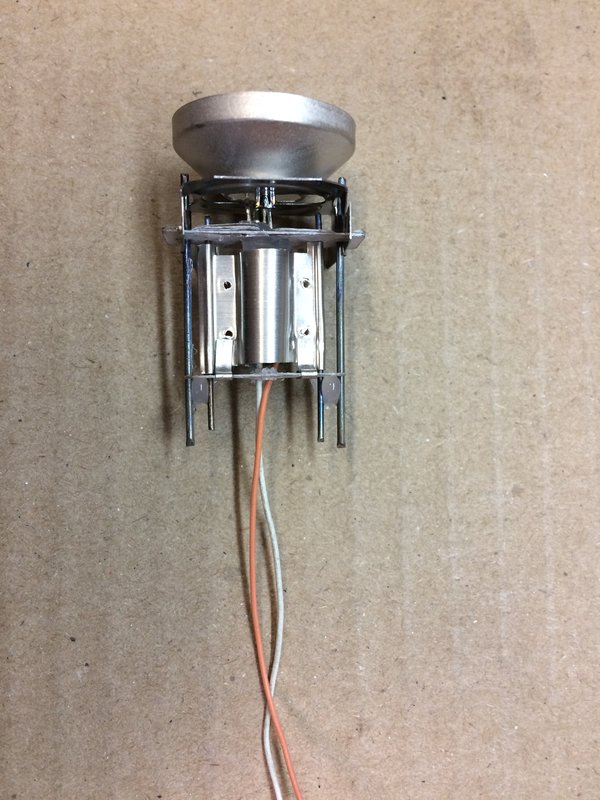

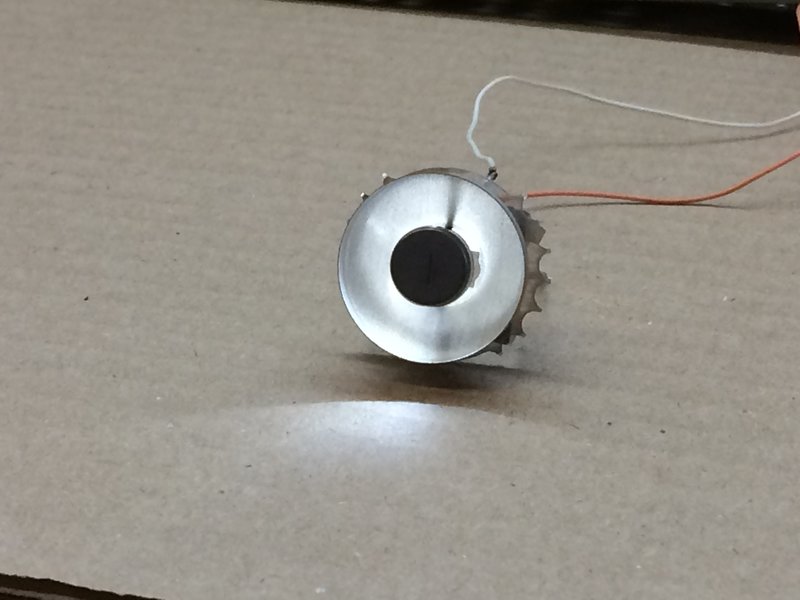

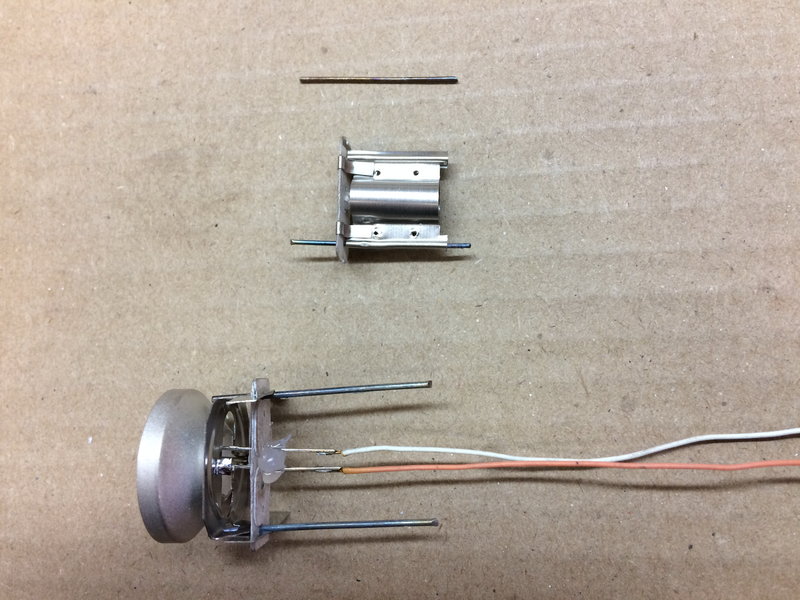

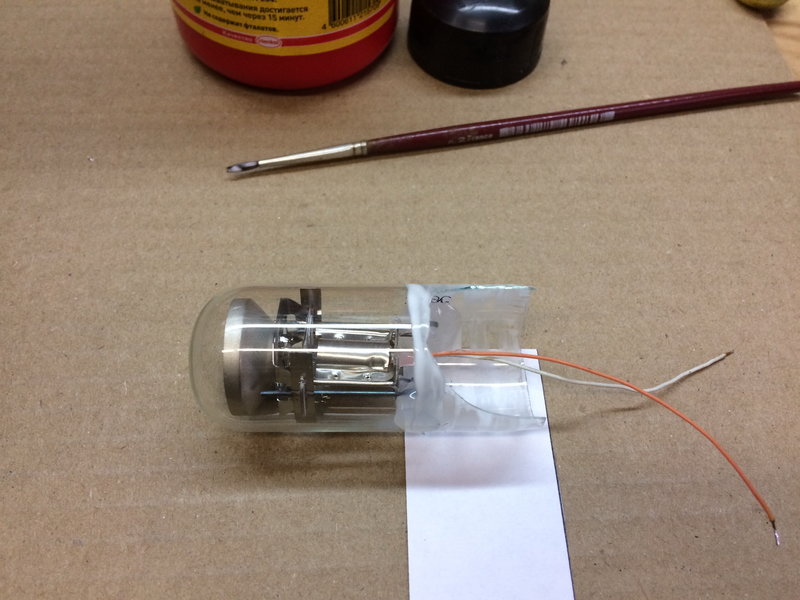

После разборки, сверлом 3 мм, в слюде просверлил отверстие под светодиод. У светодиода сточил юбку, что бы он прошёл в отверстие. Светодиод закрепил к слюде клеевым пистолетом, и пока клей не затвердел искал лучшее положение светодиода, при котором всё поле равномерно подсвечивается. Ну а дальше всё просто. Бумажную полоску посадил к стеклу на ПВА и также к цоколю.

Диод 4001 выпаял из старой платы. Сопротивление 1 КОм. Конденсатор 200*16в.

nomo писал(а):Диод 4001 выпаял из старой платы. Сопротивление 1 КОм. Конденсатор 200*16в.

клас!
а подключать к накалу?
а диод не на?
обязательно попробую, моя на Балтике вобче притухла...

old_hippie, собрался сделать, как вы, не понял, что такое "фоску"?

дед Палыч писал(а):

nomo писал(а):Диод 4001 выпаял из старой платы. Сопротивление 1 КОм. Конденсатор 200*16в.

клас!
а подключать к накалу?
а диод не на?
обязательно попробую, моя на Балтике вобче притухла...

Я не понял, зачем к накалу подключать?
Диод любой можно ставить выпрямительный.

nomo писал(а):Я не понял, зачем к накалу подключать?

так а куда ж его подключать...

дед Палыч писал(а):

nomo писал(а):Я не понял, зачем к накалу подключать?

так а куда ж его подключать...

Извиняюсь, про анод подумал. К накалу, конечно!

nomo писал(а):

дед Палыч писал(а):

а диод ото возле резистора в термотрубке?

дед Палыч писал(а): а диод ото возле резистора в термотрубке?

Да. Только он не в термотрубке, просто чёрный корпус, слился с термотрубкой.

kuzmin писал(а):old_hippie, собрался сделать, как вы, не понял, что такое "фоску"?

Фоска - инструмент ювелира-одиночки без мотора.
Только воздух в нём вдувался ртом, а не клизмой.

Хорошая идея. Надо попробовать.

old_hippie писал(а):Из клизмы и иглы от капельницы делали фоску.
Иглу закрепляли в клизму, набирали немного ацетона, зажигали свечку, над ней начинали продувать клизму, держа иглу над огнём.

А я Вот слегонца "дубоват" и ничего не понял, что же такое Вы "сообразили и объяснили" .

old_hippie писал(а):Фоска - инструмент ювелира-одиночки без мотора.

Ну, это понятно - ювелира, не общественника, не карлсона...

old_hippie писал(а):Только воздух в нём вдувался ртом, а не клизмой.

Тут посложнее. Ацетон при этом - в рот?
Ну и, наконец, может всё-таки ФОРСУНКА, а не "фоска"?

А что если взять SMD-диоды, сколько влезет, и собрать некую схему грубой индикации? Тогда кошачий глаз даже будет пытаться работать.

A.T. писал(а):А что если взять SMD-диоды, сколько влезет, и собрать некую схему грубой индикации? Тогда кошачий глаз даже будет пытаться работать.

Будет ли смотреться натурально?

novosibiretc писал(а):

old_hippie писал(а):Только воздух в нём вдувался ртом, а не клизмой.

Тут посложнее. Ацетон при этом - в рот?
Ну и, наконец, может всё-таки ФОРСУНКА, а не "фоска"?

Бензин они использовали. Горелка по принципу пульверизатора АФАИК.

Фоска.

Помните, у Маяковского? Рабочие Фоскин, Двойкин и Тройкин. Наверняка обыгрывалось не только карточное значение этого слова.

Погуглил - гугл этого значения слова не находит.
Печально.
Ещё одно доказательство, что Сеть знает далеко не всё...

old_hippie писал(а):Ещё одно доказательство, что Сеть знает далеко не всё...

теперь будет...

nomo писал(а):A.T. писал(а):
А что если взять SMD-диоды, сколько влезет, и собрать некую схему грубой индикации? Тогда кошачий глаз даже будет пытаться работать.

Будет ли смотреться натурально?

Не будет. Но функциональность останется. После 10 тоста гонять музон, потому что кто-нибудь попросит "врубить этот пепелац", вполне пойдёт.

A.T. писал(а):Будет ли смотреться натурально?
Не будет. Но функциональность останется.

Ну выше в теме пара ссылок - смотрится неплохо, даже видео есть.

xman писал(а):

A.T. писал(а):Будет ли смотреться натурально?
Не будет. Но функциональность останется.

Ну выше в теме пара ссылок - смотрится неплохо, даже видео есть.

Лучше, чем ничего, да...
Но нету чёткого сектора, что обидно.

В этом смысле, простая засветка чем-то даже предпочтительнее, с точки зрения эстетики.

В природе есть матричные дисплеи 64х64, с размером области 14х14 мм.

Вот такое бы запрограммить, с зелёной подсветкой...

Вот такое бы запрграммировать..

А цена? Дешевле будет купить обычную лампу.

Номер 2.

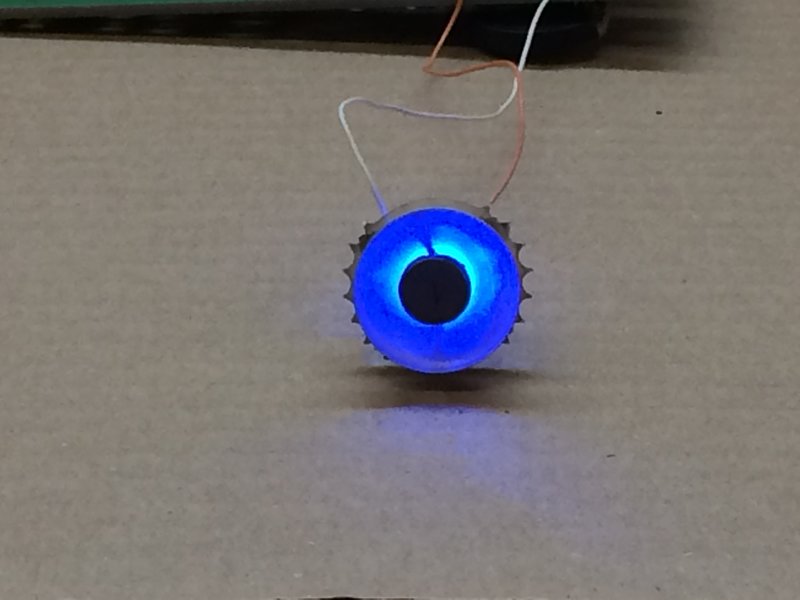

Примеры синий и белый. Домой приду, сделаю ещё другие цвета. На работе других нет светодиодов.

nomo писал(а):

Вот такое бы запрграммировать..

А цена? Дешевле будет купить обычную лампу.

Сам дисплей чуть больше бакса стоит...

Сам дисплей чуть больше бакса стоит

А он со встроенным драйвером? То есть для "рулёжки" будет достаточно I2C или SPI? Тогда дайте ссылочку на магазин.

oldmao писал(а):

Сам дисплей чуть больше бакса стоит

А он со встроенным драйвером? То есть для "рулёжки" будет достаточно I2C или SPI? Тогда дайте ссылочку на магазин.

Дисплей

АлиБаба

Вроде, он на чипе ST7567, рулится, в том числе, и по SPI.

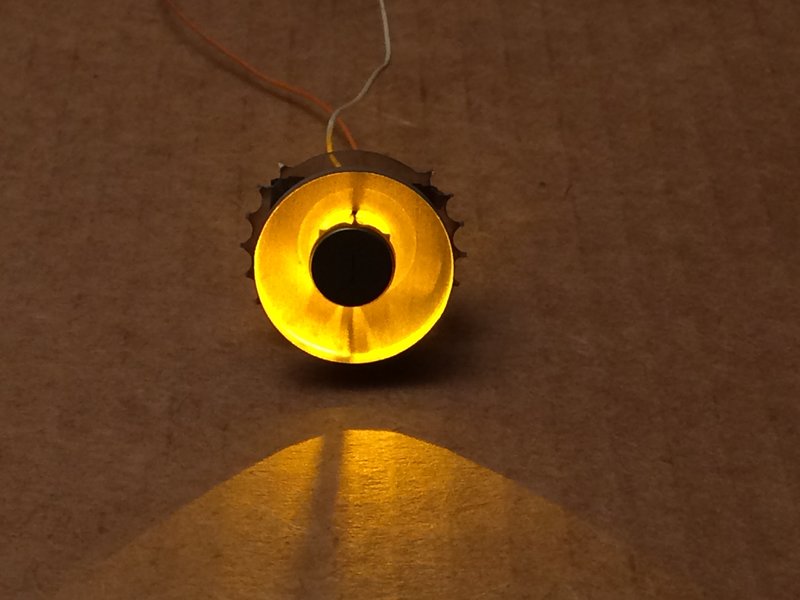

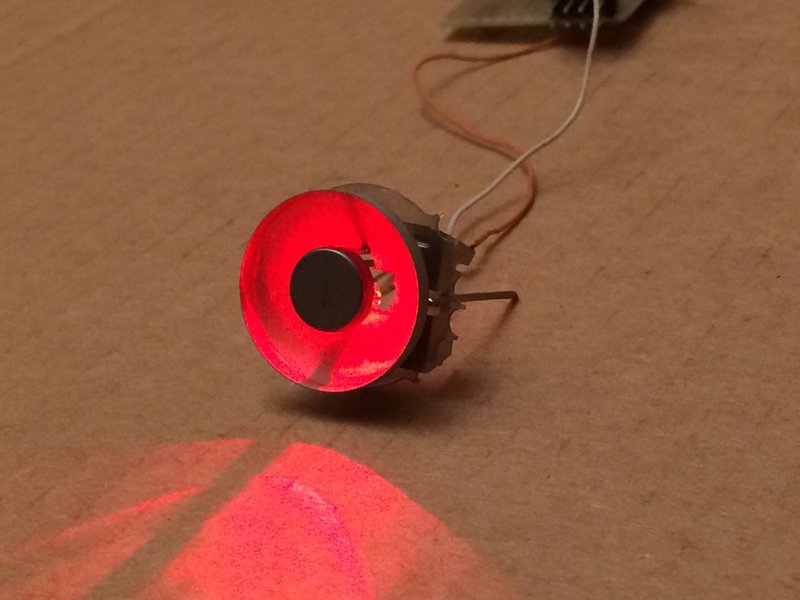

Красный магический глаз и жёлтый магический глаз.

old_hippie Ага, в подсветке заменить белый светодиод на зелёный. Для хранения полной картинки 64х64 нужно 512 байт. Если учесть, что она зеркально-симметричная, то достаточно 256 байт. Для анимации 16 картинок будет достаточно, это 4 кбайта. Значит, восьминогой ATtiny13A с АЦП на борту и 24С32 под картинки хватит.
Только разъёмчик для ЛУТа малопригодный...

oldmao писал(а): Только разъёмчик для ЛУТа малопригодный...

Использовать плату-переходник с мелкого SMD шага на ДИП.

Под память/ОУ что-то подобное было...

Сектор

nomo писал(а):Сектор

Газа чтоль...
как удалось то...

nomo писал(а):Сектор

Неподвижный?
Шторка?

Была мысль сделать шторки как лепестки у электроскопа и заряжать-разряжать их статикой... но не думаю, что такое получится в динамике и надёжно...

Неподвижный.
Для активного сектора идея нужна хорошая.

Собрал вторую. С сектором.
