VEF-SPIDOLA 10*

[bluezmoon]

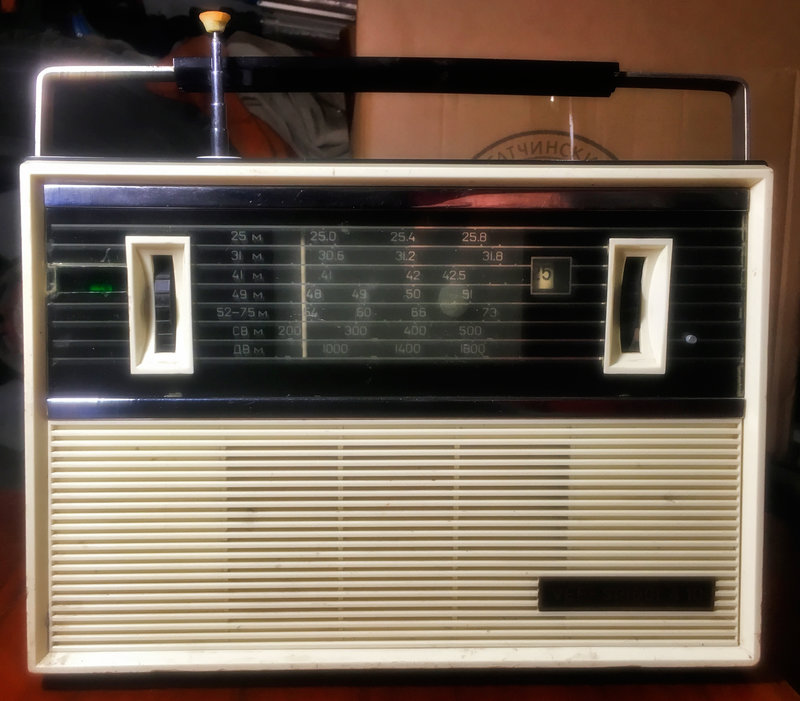

Приобрёл на днях аппарат.Хотя и неухоженный,но внешний вид вполне себе,внутрь не полез.
Уже в гараже открыл и... скажем так,был некоторым образом обескуражен-самоделка!
Но самоделка,выполненная на высоком техническом уровне .
Почистил его,предлагаю познакомится поближе















Если сравнить со штатной платой,то можно заметить,что рисунки схожи.
10 транзисторов:1Т313-2шт.,П15-3шт. и МП16-5шт.Все 1965-67-х годов.
Магнитная антенна убрана под барабан,и по всей видимости укорочена.
В барабан добавлены планки 16м и 19м и убран диапазон 52м.
В питании добавлен фильтр на двух ЭТОшках.
Справа от колеса настройки можно заметить кнопточку-вероятно подсветка.
Слева от колеса громкости врезано зелененькое стеклышко-вероятно перед лампочкой этой подсветки.
Сзади в районе этого зеленого стеклышка прикреплен патрон под эту лампочку и рядом выведены контакты.
Самое замечательное-приёмник работает
Для чего понадобились такие изменения?Хз,но завод у нас в те годы был очень сильный,так что вероятно какому-нить инженеру захотелось поразвлечься

[Tofiq62]

Если это самоделка сделана в те времена,то пожалуй у меня даже слов нет комментировать.

[Starlight]

В барабан добавлены планки 16м и 19м и убран диапазон 52м.

Так и делали во все времена, кому хотелось "заглянуть" в диапазоны повыше, чем 25 метров..

[bluezmoon]

Если это самоделка сделана в те времена...

Вот по времени,хз .Практически все детали со звездой или ВП.Самая поздняя дата 09.68 стоит на маленьком тантальчике.
Но опять же зачем подбирать детали,подходящие по году выпуска на совсем неаутентичную плату?
Все соединения выполнены монтажным проводом,который на моей памяти всегда и был на заводе.
Но память моя начинается с середины 70-х .Был ли такой в 60-х?

[Vygandas]

При чем тут заводской инженер ? Радиолюбители не хуже делали

[bluezmoon]

...Радиолюбители не хуже делали...

Возможно.Но что-то мне подсказывает,что радиолюбитель тот был инженером нашего РЗП .
Некоторые детали по всей видимости остались родными.Например конденсатор ЭМ.

[Vygandas]

Возможно.Но что-то мне подсказывает,что радиолюбитель тот был инженером нашего РЗП

А почему не монтажник, техник или слесарь. Я много таких знал, просто зарабатывали намного больше чем рядовой инженегр

[bluezmoon]

...А почему не монтажник, техник или слесарь. ...

Для полноты картины добавим сюда уборщицу сборочного цеха,а зарплата тут,думаю,ни при чём.Вдохновение-вот главное.
Я всё-таки оставлю свой выбор за радиоинженером.Возможно мне удастся прояснить картину в ближайшее время.

[Vygandas]

Вдохновение-вот главное

Совершенно правильно

З.Ы. В соседнем бывшем кооперативном доме жила женщина - мастер спорта союзного значения по мотоспорту, "уборщица" в ВНИИРИТ

[Игорь С]

У нас на заводе простой регулировщик делал себе ВЭФ 202. В том смысле, что переделывал всю плату на стеклотекстолит, транзисторы - ГТ320. Что ещё не помню. Но его ВЭФ уделывал заводского по всем параметрам (приборы на заводе были любые). А образование у него было - ПТУ...
