RC-генератор на К157ДА1 (Д. Алексеев, Радио, 1992, №7, с.45)

[Naro]

Собирал этот генератор во второй половине 90-х годов. Он работал в составе прибора для оперативной подстройки тока подмагничивания в магнитофонах. На втором канале микросхемы был выполнен милливольтметр переменного тока.
Запустился генератор сразу, подбирать чего-либо не пришлось. Работал надёжно, проблем не доставлял.
Для настройки на разные частоты конденсаторы C2, C4 моста Вина переключались галетным переключателем.

[Borodach]

А на схему вольтметра можно посмотреть?

http://forumimage.ru/uploads/20190921/1 ... 734785.gif

[Naro]

Схема не сохранилась, как и само устройство. Но она была стандартная, "по даташиту". В качестве измерительной головки использовался прибор М2003 с током полного отклонения 100 мкА. Стрелка его не желала устанавливаться на ноль даже при замкнутом на землю входе - на выходе микросхемы присутствовало небольшое положительное напряжение. Но так как это отклонение не превышало одного-двух делений шкалы, то оно практически не мешало.

[oldmao]

Кстати, на счёт 157ДА1 - ещё Суханов говорил, что куча барака. Лично сам столкнулся в 96-м году. Купил в Саратове на Сенном рынке 20 штук, ставлю в прибор - 2-3 светодиода младших разрядов светятся. Тыкаю осциллограф - на выходе ДА1 шум. Похоже на самовозбуждение. Но схема-то практически по даташиту! И платы уже в производстве, вешать антизвонные цепочки некуда. Закупили у другого поставщика, в Питере - работают идеально.

[BillyDOS]

Это как с магнитными головками с не пойми каких рук. То зазор кривой, то рога криво сидят, а разброс параметров обмотки вообще заоблачный. Отбраковка она везде... Торгуют ей постоянно.

[Naro]

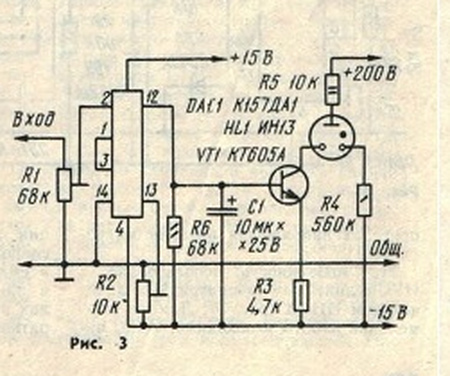

При двуполярном источнике питания существует способ как скомпенсировать это начальное напряжение на выходе микросхемы, так и установить его необходимый уровень. Эту схему предложил Д. Лукьянов в своей статье "Измерители уровня сигнала на ИС К157ДА1", опубликованной в журнале "Радио", 1985, №12, с. 31.
Начальное напряжение тут нужно, чтобы обеспечить нормальную работу газоразрядного индикатора ИН-13 (в отсутствии сигнала длина светящейся линейки должна быть около 10 мм).
При наладке сначала резистором R2 устанавливают указанную длину, а затем подают сигнал и резистором R1 устанавливают необходимую чувствительность измерителя.

[oldmao]

Да это смещение постоянки, это полбеды, легко лечится. Я то самовозбуждение словил, причём "на ровном месте". Был явный заводской брак, микросхемы от другого производителя заработали идеально.

[radiomag]

Использовал эти ИМС "с распая", снятые с промышленных плат - не было ни одного отказа....

[persey.a]

Здравствуйте, кому интересно, генератор НЧ Овечкина. Строился специально под проект деки http://rt20.mybb2.ru/viewtopic.php?f=48 ... &start=100.
Затем использовался для налаживания систем авто зажигания, авторская статья (Радио, №12, 2002г, с.33.).
Милливольтметр на К548УН1, также создавался под проект деки. Генератор и вольтметр калибровались по лабораторным поверенным приборам. С Уважением.
