Самодельный транзисторый приемник с самодельным КПЕ

[Андрей Н]

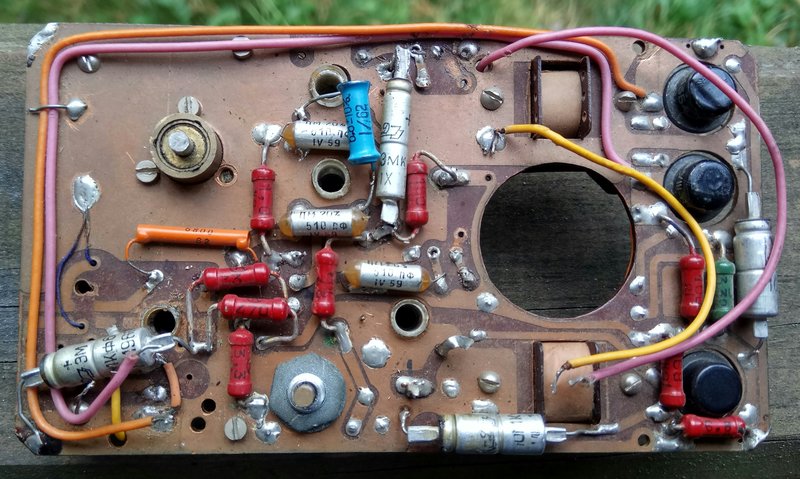

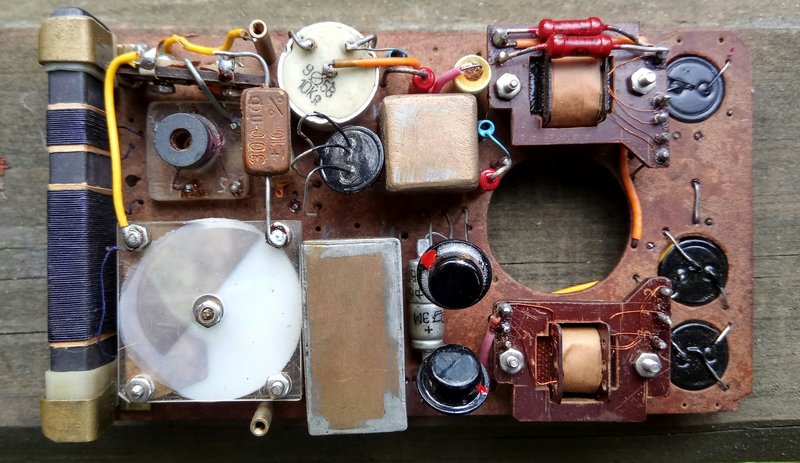

Подарили два! одинаковых! приёмника.
Сделаны, похоже, в заводских условиях.
КПЕ - самодельный!



Подскажите, по какой схеме сделан?

[Alexandr]

Пока можно сказать, что это средневолновый супергетеродин на шести транзисторах. Нужно смотреть популярные схемы шестидесятых. А их было немало. Сделано "по-взрослому". С помощью предприятия, а не не коленке.

[nonameT68]

собрано на чужой плате от чего то серийного...сам в молодости баловался подобным

[HyC]

Плата 146% самостройная. А приемник скорее всего по схеме Васильева. В числе всего прочего публиковался в пятом издании хрестоматии радиолюбителя.

[1956]

Изготовить два одинаковых карманных супергетеродинных приемника с печатным монтажом в начале шестидесятых - это "высший пилотаж"!

[2vlad]

1956
Предположительно - во второй половине 60-х, если по схеме Васильева, конечно.

[2vlad]

Андрей Н
В "планах" ещё не появилось восстановление (хотя бы одного приёмника!) до работоспособного состояния? Или Вы, как некоторые наши коллеги, уже отошли от "творчества"?

[Андрей Н]

Андрей Н
В "планах" ещё не появилось восстановление (хотя бы одного приёмника!) до работоспособного состояния? Или Вы, как некоторые наши коллеги, уже отошли от "творчества"?

Здравствуйте, уважаемый Владимир,
У меня транзисторное "творчество" закончилось в студенчестве. Сейчас завораживает только необычный внешний вид старых аппаратов: "любуюсь на них, как на красивых женщин " (с). Никак не пойму зачем их слушать) Ну и остался фанатом единственного приемника: Koeln E52
С уважением,
Андрей

[2vlad]

Андрей Н
Такой (примерно) ответ и ожидался...

[Oleg456]

Изготовить два одинаковых карманных супергетеродинных приемника с печатным монтажом в начале шестидесятых - это "высший пилотаж"!

Наоборот всё было гораздо проще чем сейчас, на любом радиозаводе гетинакс фольгированный и хлорное железо взять можно без проблем, плюс любые детали и материалы и всё беплатно.

[Андрей Н]

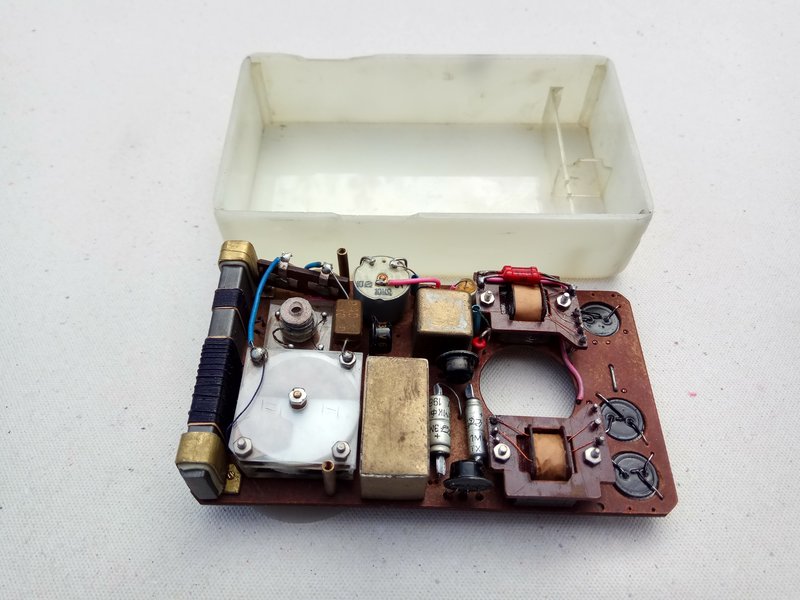

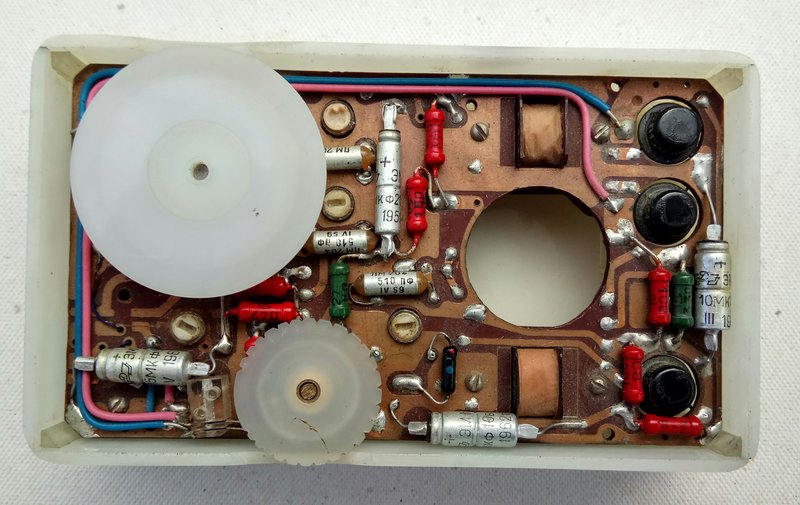

А вот второй экземпляр:

[2vlad]

Андрей Н
А на этом экземпляре диод на своём месте! Где он на первой плате фиг догадаешься, если он там вообще есть... Этот, скорее всего, почти жив.
Зачем Вам столько "красивых женщин"? Есть Koln E52 и уже хорошо должно быть!

[old_hippie]

Сделано "по-взрослому". С помощью предприятия, а не не коленке.

У мну сосед в 70-е рисовал платы для усилителя. Рейсфедером-трубочкой, цапоном.

Результат после травления было не отличить от "заводской" разводки...

UPD

Но тут, действительно, похоже на то, что заводскую плату использовали как слепыш.

[novosibiretc]

Где он на первой плате фиг догадаешься, если он там вообще есть...

Владимир, на первой плате, в том самом месте, виден остаток-огрызок ленточного вывода диода Д2.

[2vlad]

novosibiretc
"Огрызки" видел оба, но были сомнения...

[Alexandr]

Андрей Н, я думаю, что несложно проверить приемники и восстановить работоспособность. Нельзя, чтобы такие "лялечки" молчали . Второй красивее, аккуратнее, да еще и с корпусом. Если нет крышки, то ее не сложно придумать свою. Это так, лирическое отступление от темы .

[2vlad]

Нельзя, чтобы такие "лялечки" молчали

Пишет же Андрей Н:"... транзисторное "творчество" закончилось в студенчестве" и "Никак не пойму зачем их слушать".
Как может, так и пишет... Любуется сам и нам показывает - и то уже хорошо!
Первый экземпляр явно не доведен до работоспособного состояния, а вот второй, как уже писал, может быть, и жив ещё.

[Alexandr]

2vlad
Я понимаю Андрея, я тоже завязал с творчеством (по известным причинам), но иногда выполняю разные цацки на заказ, а так все внимание восстановлению старых аппаратов. Это процесс, который можно в любой момент остановить . Но перед этими платками я бы точно не устоял .

[2vlad]

Alexandr
Про "творчество" в почти двух словах расскажу. Спросил однажды у другого, но не менее уважаемого коллеги о том же самом: не собирается ли он восстановить/отремонтировать редкий транзисторный приёмник, который он показал, на что получил ответ: "На творчество времени не хватает..." С тех пор я и беру это слово в кавычки... Кстати, у этого коллеги много чего, что требует "творчества"... Но это - дело не наше. Я вот "творчеством" потихоньку занимаюсь, восстанавливаю старичков независимо от их происхождения, что-то получается легко, что-то тянется долго.

[old_hippie]

"На творчество времени не хватает..."

Ну, да.

Чем отличается профессор математики от студента-первокурсника?

Студент-первокурсник, получив задачу, начинает её последовательно решать.

Профессор математики, получив задачу, и, увидев, что она имеет решение, переходит к следующей...

[2vlad]

… переходит к следующей...

И так доводит количество "задач имеющих решение" до 1000 и более... И на этом он, как правило, не останавливается.
"Решение"-то он видит, как ему кажется, только сделать ничего не может (забыл/разучился/не умеет и т.д.), а про время - это сказки... Да и ладно, пусть так и будет.

[old_hippie]

… переходит к следующей...

а про время - это сказки... Да и ладно, пусть так и будет.

Дык, я ж не про результат, я про мотивацию...
