Интернет-радиоточка для абонентских громкоговорителей (АГ)

[nomo]

Как же здОрово они звучат!!! Сто лет не слушал.

Интернет-радиоточка ставится вместо радиорозетки. Подключается по Wi-Fi к интернету и транслирует на АГ онлайн радиостанции. Получаем прямой эфир со всего света. Список станций составляем сами по желанию (до 100 станций). Управление с лицевой панели, с компьютера, со смартфона.







Символ интернет-радиоточки:


Видео
[video][/video]

[Иманский]

Прикольно. Хотя звучало это несколько по-другому - мягче, теплее что-ли, и без треска. Видимо, ламповые ТУ и сеть на ПТПЖ ничем не заменить. Напряжение в розетке московское или переключается?

[oldmao]

А зачем регулятор громкости, если в любом радиотрансляционном громкоговорителе (радиоточке) он уже есть?
И где это можно купить?
PS Треск всю малину портит

[Пентатоник]

Это самоделка?

[Александр Хрисанов]

Хорошая шутка.

[Иманский]

Видно же, что самоделка, да и раздел соответствующий. Хотя есть уже вроде этого и полупромышленное, за "смешную" цену - https://radiowolna.ru/wolna-1

[oldmao]

Ну, интернет-радиоприёмников хватает, от 3000 рублей, но вот с выходом 15/30 вольт не наблюдается.
На самоделку смахивает, но смущает наклеечка Pegatron.

[Masick]

100 программ без индикации? И как этим пользоваться? Если не шоб шо-то бубнило, а слушать то, что нужно.

[nomo]

Устройство это конечно же самодельное. Наклейка Пегатрон и блок питания от мини ПК. Регулятор громкости из-за того, что все интернет-радиостанции разные по громкости, поэтому приходится подстраивать уровень сигнала на входе усилителя.

Хотя есть уже вроде этого и полупромышленное, за "смешную" цену

По ссылке - интернет-радио, а у меня была задача подключить именно АГ. Для этого и встраивают ФМ в старые приёмники, что бы слушать именно старый приёмник.

[nomo]

100 программ без индикации? И как этим пользоваться? Если не шоб шо-то бубнило, а слушать то, что нужно.

Управление с компьютера или смартфона позволяет выводить на экран список программ и выбирать нужную из списка.

[oldmao]

Тогда уж давайте если не схему, то фото потрохов

[Masick]

Если всунуть современный ФМ-модуль в старый приёмник, то слушать вы будете не приёмник, а только его НЧ-тракт. А остальные потроха будут просто греть воздух. Или душу, если вам угодно))

[nomo]

Тогда уж давайте если не схему, то фото потрохов

Попозже выложу схему и внутренности.

[nomo]

Тогда уж давайте если не схему, то фото потрохов

Схема, ПО и пояснения по сборке по ссылке

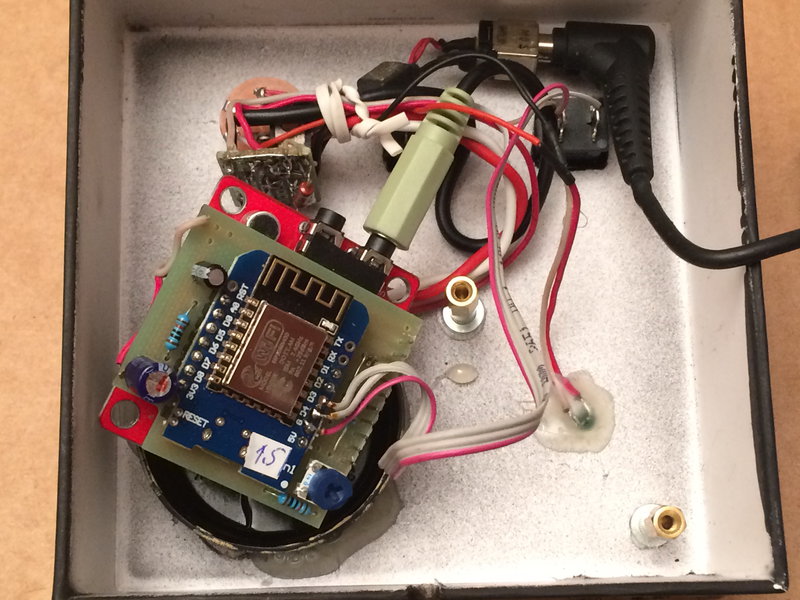

Внутри всё по-простому:

[alekxp777]

еще бюджет нее использовать старый телефон на андройде потавив туда прогу типа РС радио, идея подобна как старвй комп использовать в качестве медиацентра.

[nomo]

еще бюджет нее использовать старый телефон на андройде потавив туда прогу типа РС радио, идея подобна как старвй комп использовать в качестве медиацентра.

В моём случае всё заработает автоматически при подаче питания, а с телефоном так не получится.
А вообще, тут главная идея, что бы зазвучал АГ от радиорозетки. В качестве источника сигнала можно поставить и МР3-плеер, и сотовый телефон, и что угодно. Мне понравилось интернет-радио, как наиболее перспективное решение.

[Masick]

Без повышающего трансформатора? И насколько громкий звук?

[nomo]

Без повышающего трансформатора? И насколько громкий звук?

Блок питания от мини ПК выдаёт 19,5в. Этого достаточно. Звук громкий для радиоточки.

[Andrey Smirnov]

...В качестве "усилителя для радиоточки" мне понравился контрольный усилитель от приёмника Ишим, схема там простая, однотакт, питание почти того же номинала... Но, трансформатор придётся мотать...

[alekxp777]

по поводу автовключения не согласен при полученном root доступе режим автозагрузки .

[alekxp777]

многие еще свои лаунчеры пишут ( есть много шаблонов написания) превращая планшет в именное устройство под определенные задаччи

[nomo]

Нашёл откуда треск на видеозаписи. Плохой контакт в вилке. Устранил. Работает чисто.

[VINT]

Очень сожалею, что пропустил эту тему. Спасибо, что подсказали!
Не вдаваясь в технические аспекты, скажу как пользователь: это великолепное изобретение, достойное серьезной поддержки и признания. Конечно, прежде всего, меня поймут те, кто увлекается темой проводного радио. А у него самый большой проблемой является то, что слушать можно одну или максимум 3 программы, не всегда лучшие. Бывает, и это невозможно, если нет сети. А нам, любителям АГ, иногда очень хочется послушать звучание нового экспоната своей коллекции, особенно, после реставрации, когда ты душу в него вложил. Да еще бы не просто послушать, а выбрать интересную передачу. Это устройство позволяет выбрать любую! Я давно задумывался над чем-то подобным, и вот оно: то, что надо!! С огромным удовольствием приобрел бы себе такую Вещь! А Вам, уважаемый nomo, как автору и создателю этого замечательного прибора, мое искреннее восхищение и аплодисменты!
PS: пытаюсь поставить плюсик Вам в репутацию, почему-то не получается. Примите его пока на словах!

С уважением, VINT

[nomo]

VINT, спасибо большое за поддержку и добрые слова.
