рефлексный приемник

Сообщение

юрий57 · #1

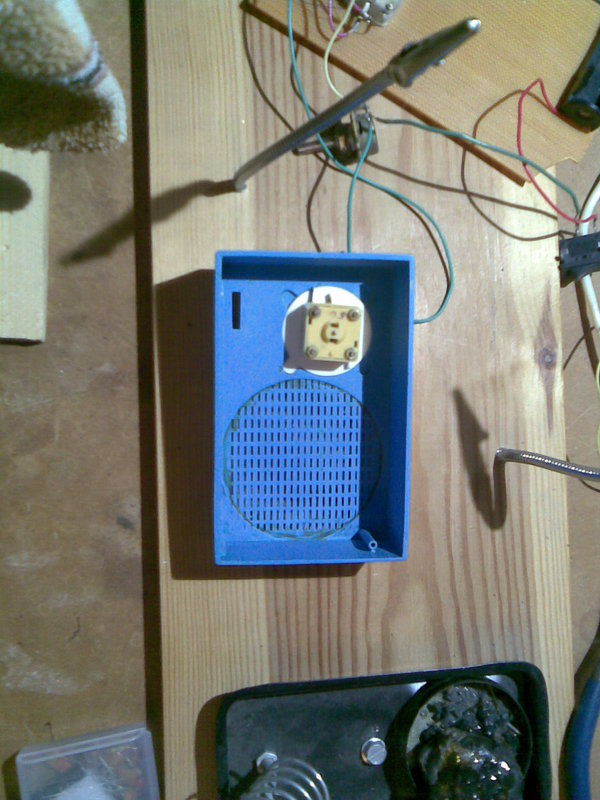

Купил по частям корпус от радиоконструктора, привел его в порядок и решил собрать в нем

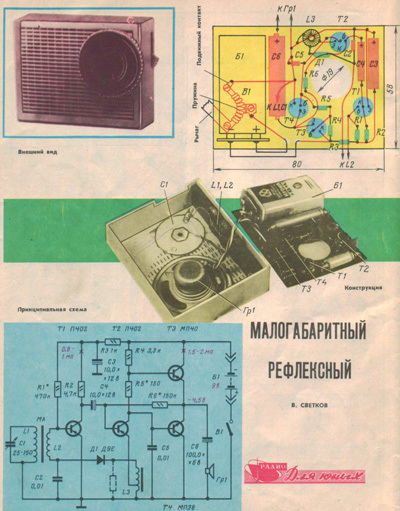

...и возникло сомнение в данных автотрансформатора - автор рекомендует 300+6вит

...сомнения возникли тк в своё время много раз делал похожую схему

...прощу помочь установить истину?

2vlad · #2

юрий57 писал(а):...прощу помочь установить истину?

Правда что ли простите?
А не проще колечко намотать (с отводами) и собрать макет приемника? У меня макет работал... Но очень давно, а вот "собирать" его в готовую конструкцию не захотелось, что-то не сложилось, не помню уже.

юрий57 · #3

2vlad писал(а):
юрий57 писал(а):...прощу помочь установить истину?
Правда что ли простите?
А не проще колечко намотать (с отводами) и собрать макет приемника? У меня макет работал... Но очень давно, а вот "собирать" его в готовую конструкцию не захотелось, что-то не сложилось, не помню уже.

...сначала хотел родную трансформаторную на 5ти транзисторах собрать - но тк КПЕ вкрячен не родной и это радикально меняет компановку - пришлось выбирать иную схему...тем более когда-то по молодости хотел её собрать ,но что то не сложилось...вопрос задал тк нет желания к экспериментам и изысканиям в надежде что у кого то имеется опыт - схемка простая и красивая как раз для начинающего

2vlad · #4

юрий57
Колечко-то - всё равно придется наматывать, если вдруг соберётесь делать...
Не такой уж сложный и длительный по времени "эксперимент".

Атос · #5

смущает то чего?

oldmao · #6

Скорее всего опечатка, отвод от 60 витка.

Sulphur · #7

А чем так привлекают эти "рефлексы"? Вон тот же приёмник Полякова (на двух КТ315 и одном КТ361) прост, его можно сделать компактным, содержит только магнитную антенну, никаких ВЧ-трансов/автотрансов, отключается выдёргиванием наушника из гнезда. И вроде широкий диапазон питания.

oldmao · #8

Если вы про этот, он таки тоже рефлексный

И этот тоже.

Атос · #9

Якакто эксперементировал и помню что изменение не оченьто и сказывалось
Но я в любом случае взялбы и проверил сам

Sulphur · #10

oldmao, про него.

Ну типа да, только ОС идёт через диод. Впрочем, он, помимо детектирования, ещё какие-то функции выполняет.

Влад ex RA4HAI · #11

Вместо кольца можно использовать арматуру фпч 465 кгц. Проще наматывать трансформатор и
хороший экран .Применял в приёмнике Веневцева .

владимир

oldmao · #12

А я использовал ферритовые горшки с подстроечником из ФПЧ лампового приёмника, кажется Серенады.

юрий57 · #13

oldmao писал(а):Скорее всего опечатка, отвод от 60 витка.

...вот и мне такая же мысль покоя не дает

юрий57 · #14

Sulphur писал(а):А чем так привлекают эти "рефлексы"?

...привлекает в основном ностальгией ...если б хотелось просто АМ радио прямого усиления, то я бы выбрал ТА7642 , просто и отлично работает, а если реген то и чутьё бешенное.

Влад ex RA4HAI · #15

Если КПЕдвух- секционный, можно попробовать 1 секцию подсоединить к трансформатору,
где витков как в антенне.

владимир

юрий57 · #16

Влад ex RA4HAI писал(а):Если КПЕдвух- секционный, можно попробовать 1 секцию подсоединить к трансформатору,
где витков как в антенне.

...это Вы о том как сделать из схемы двухконтурный? ....проще тогда уж реген...НО! суть моего вопроса лишь в правильности кол-ва витков автотрансформатора?

Влад ex RA4HAI · #17

Просто- отвод от 1/5- 1/4 витков трансформатора.

с уважением , владимир

юрий57 · #18

Влад ex RA4HAI писал(а):Просто- отвод от 1/5- 1/4 витков трансформатора.

...в мыслях у меня тоже что то подобное...НО! обосновать теорию не получается...типа для раскачки двухтактного выхода требуется большая амплитуда и поэтому к-т АТР выбран аж 50...однако сомневаюсь всё равно

Sulphur · #19

Сейчас этим сомнениям, наверно, будет посвящена не одна страница.
Кто пробовать-то мешает?

юрий57 · #20

Sulphur писал(а):Кто пробовать-то мешает?

...я спросил в расчете на то, что может кто то из присутствующих собирал такой по молодости и может поделиться впечатлениями.. сваяю конечно на днях сам - ковыряться с АТР не очень хочется по честному

Sulphur · #21

Ну так соберите такой, который с трансформатором.

2vlad · #22

Sulphur
Что Вы как маленький... Еще немного и колечко намотается! Но и торопиться не надо!

юрий57 · #23

Всем спасибо! Просто разговоры мне не интересны.

дядя Конон · #24

юрий57 писал(а):Всем спасибо! Просто разговоры мне не интересны.

А вот здесь Вы - молодец!

С ув

old_hippie · #25

юрий57 писал(а):НО! суть моего вопроса лишь в правильности кол-ва витков автотрансформатора?

Эмиттерный повторитель...

В принципе, ничего не мешает ему и на 6 витков работать...

По низкой частоте нагрузка 470 К (без учёта тока базы), при трансформации 1:50 получается 9 К в эмиттерный повторитель.
Вполне вменяемая нагрузка...

юрий57 · #26

old_hippie писал(а):В принципе, ничего не мешает ему и на 6 витков работать...

...да так и есть - собрал на макетке - все работает и в общем то вполне прилично для такого уровня радиоприемника!

2vlad · #27

юрий57
А "кино" можете сделать? Конечно, при наличии свободного времени и возможности! Очень интересно посмотреть и послушать Ваш макет! Я ведь делал то же самое, но очень давно, хочется узнать, что этот приемник в наше время принять может.

novosibiretc · #28

2vlad писал(а):хочется узнать, что этот приемник в наше время принять может.

В Крыму, очевидно, Турцию и Иран - только так!

2vlad · #29

novosibiretc
Вот и посмотрим/послушаем, если коллега сделает "кино".

юрий57 · #30

2vlad писал(а): хочется узнать, что этот приемник в наше время принять может

...днем принимает украинскую станцию ...вечером добавляется на уровне шипения российский маяк...с внешней антенной маяк идет разборчиво и прослушивается какая то церковная хрень...кино снимать не хочу - а фотки готового покажу как переберу на постоянную плату в корпус.

2vlad · #31

юрий57
Ну и хорошо! А вот про "вечером добавляется на уровне шипения российский маяк" - можно подробнее? Что-то в Москве вообще никак "российский маяк" не принимается, даже на уровне "шипения"... Ни на СВ, ни на ДВ и ни одним приёмником... Такая вот хрень...

юрий57 · #32

2vlad писал(а):вообще никак "российский маяк" не принимается, даже на уровне "шипения"... Ни на СВ, ни на ДВ и ни одним приёмником... Такая вот хрень..

...это наверное вести ФМ на СВ - там где раньше был маяк ...в общем русскоязычная станция с новостями - может и не маяк.

2vlad · #33

юрий57
Я эту станцию ("Вести ФМ") принимаю на все приемники, вечерами идет очень громко, что на "Космосы", что на что-то более крупное.
В Москве и окрестностях "Маяк" на СВ был на 549 кГц, сейчас на этой частоте 1-я программа Украинского радио, она тоже хорошо принимается.

Sulphur · #34

И как звучит эта р/с (Вести FM) в сравнении с версией на УКВ ЧМ?

2vlad · #35

Sulphur
Вы кого спрашиваете?

Sulphur · #36

Извините, не уточнил.
Вас.

2vlad · #37

Sulphur
Честно говоря, никогда в "параллель" не слушал... Послушаю - напишу, хотя, что там сравнивать: на СВ из Приднестровья и на верхнем УКВ в относительной близи...
Не так давно был у приятеля в гостях недалеко от радиоцентра в Куркино, откуда на СВ в Москве вещают, так вот там качество звука очень приличное, хуже, конечно, чем на УКВ, но с тем, что было раньше не сравнить. Кстати, в Европе на СВ тоже с приличным качеством вещают, сам слушал и расслышал. Даже "Соколы" и "Селги" звучат очень прилично!

юрий57 · #38

2vlad писал(а):Я эту станцию ("Вести ФМ") принимаю на все приемники, вечерами идет очень громко, что на "Космосы", что на что-то более крупное.
В Москве и окрестностях "Маяк" на СВ был на 549 кГц, сейчас на этой частоте 1-я программа Украинского радио, она тоже хорошо принимается.

...наверное всё так и есть как Вы пишете

...я слушаю радио лишь для проверки приемников.

Weydenbaum · #39

юрий57 писал(а):...вечером добавляется на уровне шипения российский маяк...с внешней антенной маяк идет разборчиво и прослушивается какая то церковная хрень...

На частоте 828 кГц Работает р/с "Радиогазета Слово" и "Православное Радио" ( используют один ТХ ).
QTH :ок. С.-Петербурга. Мощность : 10 кВт

2vlad · #40

Weydenbaum
Вряд ли юрий57 сможет эту станцию принять... Далековато, однако! Её и в Москве-то принять - большая удача!
юрий57
"...я слушаю радио лишь для проверки приемников" - так и я так же точно! Во время ремонта и настройки или проверки, а так, чтобы отлавливать/вылавливать - ну очень редко!

oldmao · #41

Вчера услышал, как окончилась местная помеха, не дающая весь день примерно до 22-00 слушать средние волны. Как раз Вести-ФМ слушал. Два писка и резко пропал шум. Через минуту длинный писк и нечто, похожее на handshake у старых телефонных модемов, затем несколько секунд шума, опять два писка и молчок. Как будто модем передал пакет данных и отключился. Через час повторилось, сеанс связи был меньше минуты. Что это за модем такой, гадящий на средних волнах? Не ADSL точно, у меня по нему интернет, и он не прерывался, телефонная линия в пяти метрах от приёмника, помеха только если ближе полметра поднести, проверял.

novosibiretc · #42

oldmao писал(а):Как будто модем передал пакет данных и отключился. Через час повторилось, сеанс связи был меньше минуты. Что это за модем такой, гадящий на средних волнах?

"Закладуха" у Вас в диване стоит! Вы "под колпаком" у Мюллера (того, который супротив Трампа)

.

2vlad · #43

oldmao
Да, похоже, что так и есть: "выстреливает" за минуту то, что пишет пару-тройку дней, прямо на спутник, когда он над Вами пролетает, а уж он - прямо Мюллеру, когда пролетает над ним!

gsmart · #44

2vlad писал(а):Я эту станцию ("Вести ФМ") принимаю на все приемники, вечерами идет очень громко, что на "Космосы", что на что-то более крупное.

На даче Вести FM (1413 кГц) в тёмное время суток у меня даже на детекторный приёмник принимается. Раньше ещё хохлы принимались на 1431 кГц, но года два назад они передатчик отключили.

Weydenbaum · #45

2vlad писал(а):Weydenbaum
Вряд ли юрий57 сможет эту станцию принять... Далековато, однако! Её и в Москве-то принять - большая удача!

Указанные р/с уверенно принимаются в центральных районах РФ, РБ, северных районах Украины по условиям прохождения СВ диапазона в конкретное время года.
Москва - не показатель из-за практически повсеместно заблокированого приёма в диапазонах ДВ/СВ.
Выводы о наличии или отсутствия приёма той или иной р/с можно сделать при условии использования приличной аппаратуры и соответствующих антенн.

novosibiretc · #46

Weydenbaum писал(а): при условии использования приличной аппаратуры и соответствующих антенн.

Это да. Можно даже реликтовое излучение слушать

. А в карманном приёмнике "приличная" ферритовая антенна - это какая она должна быть?

Sulphur · #47

Наверно, МА к таким не относится.

2vlad · #48

Weydenbaum
Надеюсь, что коллега юрий57 доведёт этот рефлексный прямак до уровня "приличной аппаратуры", а небольшую МА - до уровня "соответствующих" антенн... Хороший литцендрат я к нему отправлял, было дело... Вдруг у него немного осталось с тех времён и на 70 витков входного контура хватит? Вот тогда он нам и расскажет про прием на 828 кГц из Питера в Саки!

юрий57 · #49

Что то коллеги Вас опять как говорится "понесло" - приемник мой всего лишь прямого усиления 2-V-3 и цель его изготовления заполнить старыми деталями синюю коробочку дабы она издавала звуки и выглядела на уровне работы школьника 70х годов. НЕ СТОИТ ВОПРОСА ПРИЕМА КУЧИ СТАНЦИЙ , высокого чутья и качества приема.

2vlad · #50

юрий57
А вдруг получится?
