Схемку модуля - в студию! Потому как если выход микросхемы тупо нагрузить на конденсатор - микросхеме это не понравится.

незнаю схемки. готовые модули на али купил

Так по названию модуля схема обычно гуглится...

хорошо, посмотрю

такой модуль. на плате ничего не написанно, только на упаковке X-LM01-73B. По такой надписи гугля ничего не находит. наверное обычная схемка на LM386 , по типовой схеме спаянно.
поискал в инете - микрофонный усилитель на ЛМ386, то выкинуло, что это маломощный усилитель НЧ. можно выжать до 0,75Вт.

Так это не микрофонный ни разу, это именно усилитель мощности. Но раз уж используете как микрофонный (хотя он в этой роли очень паршивый, шумов у него выше крыши, но для ЦМУ пойдёт), то на выход ставим резистор 1 кОм и после него конденсатор на общий провод 1 мкФ. Точнее подобрать конденсатор по результату. На ЦМУ берём сигнал с точки соединения резистора и конденсатора.

понял. спасибо

вопрос возник. помните, там выше обсуждали "програмную" мигалку, на 155ла3, тм2, ле1. там в ней до 10вариантов мигания. то во, вместо 155ла3 хотел бы поставить ne555, будет намного шире регулировка импульсов. то ne555 можно поставить в место 155ла3?

kistuk писал(а): ↑
18 мар 2023, 23:39
будет намного шире регулировка импульсов

Так на любой логической микросхеме получить перекрытие 1/10 по частоте - запросто. На КМОП (176 или 561 серии) и 1/100 легко.
Вам "сколько вешать в граммах?"(с) то бишь от скольки до скольки в герцах надо?
NE555 без проблем стыкуется с КМОП, что вы в древнюю 155 серию упёрлись?

ну хорошо, а какие схемки есть на 176 или 561 серии, чтоб получить тоже самое (или больше) вариантов мигания?
просто у меня в основном все мигалки в книжках на 155 серии. по новее ничего не имею
ну и на 155серии простенькие схемки

Качаем подшивку журналов Радио, начиная так с 1970 года и по нынешнее время. Там обычно в 11 номере (ноябрьском) каждый год несколько схем моргалок для ёлочных гирлянд. Ну и посреди года всякие ЦМУ/СДУ и программируемые автоматы попадались. На всём. От просто релюшек, до микроконтроллеров.
Кстати, в 12 номере каждого года есть содержание всех журналов за год, по нему можно ориентироваться, какие номера качать.
И там есть замечательные разделы "Радиолюбителю-конструктору" (это про генераторы в том числе) и "Радио-начинающим" (в котором был "Практикум" по 155 серии).

ммм, понял. спасибо

собрал очередную "програмную" да, да, эту самую на 155 ла3, тм2, ле1. все "программы" 1,2,3,4,5 работают. а вот 6ая, в место того, чтоб повторять все варианты, она поочерёдно зажигает лампы, потом поочередно их тушит: 1, 1-2, 1-2-3,
1-2-3-4, 2-3-4, 3-4, 4 и так по кругу.
вы как лутше разбираетесь в логике микрух, подскажите, где искать.

Вы схемку-то покажите.

на 2 странице 62 пост. она там есть. немогу схему вложить, выкидывает табличку "ошибка ajax"

kistuk писал(а): ↑
08 апр 2023, 17:48
... поочерёдно зажигает лампы, потом поочередно их тушит... и так по кругу...
подскажите, где искать.

выводы 13.DD2(ЛА3) и 2.DD1(ЛЕ1) не соединены с выводом 5.DD3(ТМ2)

спасибо. нашел.

oldmao писал(а): ↑
19 фев 2022, 07:07
Если разговор об этой схеме:

это моргалово и похожая схема на CD4017 хочу сделать на 12в лампах накаливания (имею корпуса от школьных светофоров для обучения ПДД времён СССР). на выходах с микросхем CD4017 и к561ие10 ламочки подключать через транзисторы кт315 и плюс тиристоры PCR406, или просто транзисторы типа кт 817,кт601,кт961, кт805? лампочки размером как были в гирляндах СССР на 13,5в, только современные на 12в.

Для лампочек выходные ключи нужно переделать. Транзисторы взять дарлингтоны (например КТ829 или составные КТ315+КТ817) и лампу включить в коллектор.

oldmao писал(а): ↑
09 июл 2023, 14:44
Для лампочек выходные ключи нужно переделать. Транзисторы взять дарлингтоны (например КТ829 или составные КТ315+КТ817) и лампу включить в коллектор.

а на 315ых также на "базу" резисторы по 1к, на эмитере 470ом и подается на кт817?

спасибо

собрал. мигает. только почему такая "тормознутая"?

Речь о схеме из поста #518? Или с какими-то переделками?

oldmao писал(а): ↑
15 июл 2023, 06:08
Речь о схеме из поста #518? Или с какими-то переделками?

да, только микросхема не ие10, а ие8. на тиристорах и 220в шустрее мигает
и еще, с микросхемы к651ие8, с одного вывода идет короткий импулсь, то и лампочка коротко загорается, по сравнвнию с 2 другими. это, микришку подполил?

Вообще-то ИЕ8 это десятичный счётчик, а ИЕ10 = две штуки четырёхкаскадных двоичных счётчиков. ИЕ8 при нормальной работе входного ОУ должна моргать так, что глаз не заметит. У вас амплитуды входного сигнала не хватает, если ОУ по схеме из поста #518, то нижний по схеме конец R1 (R4) подключите не к общему проводу, а к ползунку подстроечного резистора (номинал любой от 10 кОм до 1 МОм), который включите между общим проводом и питанием. Покрутите подстроечник, и подивитесь, как это влияет.

oldmao писал(а): ↑
16 июл 2023, 07:12
Вообще-то ИЕ8 это десятичный счётчик, а ИЕ10 = две штуки четырёхкаскадных двоичных счётчиков. ИЕ8 при нормальной работе входного ОУ должна моргать так, что глаз не заметит. У вас амплитуды входного сигнала не хватает, если ОУ по схеме из поста #518, то нижний по схеме конец R1 (R4) подключите не к общему проводу, а к ползунку подстроечного резистора (номинал любой от 10 кОм до 1 МОм), который включите между общим проводом и питанием. Покрутите подстроечник, и подивитесь, как это влияет.

ОУ Lm358, но по вами данной схеме собран, и на ие10 отлично показала. в каком посту эта ОУ схема, не скажу, т. к тот пост удалён.

для ИЕ8 какая схема микрофонного усилителя подошлаб?

имеется 1 вопрос по логике микрух к155 и 555 серии. вопрос не по теме, но тут есть люди, которые разбираются в логике. проблема в управлении мафона маяк231. были сгоревшие микрухи логики. заменил их. поставил гнезда. часть микрух 155 серии, и часть 555. проблема -
не работает полностью 1 программа: ВОСПР кассета заканчивается, отматывает назад пленку и остонавливается. Воспр автоматом не срабатывает.
где то обрыв или 155 с 555 не "сживаются"?

155 и 555 прекрасно работают вместе. Паяете логический пробник (можно и мультиметром, но пробником нагляднее и быстрее) и идёте по схеме. Только нужно понимать, как схема должна работать.

а нужна для этого книжка автора Шило. Очень доступно и ясно

oldmao писал(а): ↑
08 фев 2024, 05:26
155 и 555 прекрасно работают вместе. Паяете логический пробник (можно и мультиметром, но пробником нагляднее и быстрее) и идёте по схеме. Только нужно понимать, как схема должна работать.

дас, это уже выяснил.кто то мне подсказал ,что вместо к155ла8 можно поставить КР1533ЛА8 ... и тут начались пляски с бубном. по сути, они почти одинаковые 4лог элемента 2и-не....Но 1533 имеет еще диоды....
Ладно, перепроверив пайку и дорожки, начала срабатывать программа "перемотка назад и авто ВОСПР, НО не срабатывает полностью эл.магнит, скажем форсажа нету, надо пальцем помочь ,чтоб притянулись головки. без программ управление ЛПМ работает идеально.

С4 С5 в блоке питания как себя чувствуют? И напряжения точно +10 и + 42? Особенно второе, форсирующее.
Транзисторы в схеме форсирования все живые (VT5, 6, 7, 11)? И электролитик 20 мкФ там же? Ещё D7 D8 участвуют в форсировании.

микросхемы D7,D8 рабочие, к.т через них включается ВОСПР. повторюсь, не включая программ (все 6 кнопки отжатые) все функции работают.
остольное перепроверю. пока сделаю паузу, отдохну от мафона.

Микросхемы обычно не целиком помирают, а отдельными элементами.

oldmao писал(а): ↑
10 фев 2024, 14:51
Микросхемы обычно не целиком помирают, а отдельными элементами.

однако..... этого не знал....

oldmao писал(а): ↑
09 фев 2024, 06:52
С4 С5 в блоке питания как себя чувствуют? И напряжения точно +10 и + 42? Особенно второе, форсирующее.
Транзисторы в схеме форсирования все живые (VT5, 6, 7, 11)? И электролитик 20 мкФ там же? Ещё D7 D8 участвуют в форсировании.

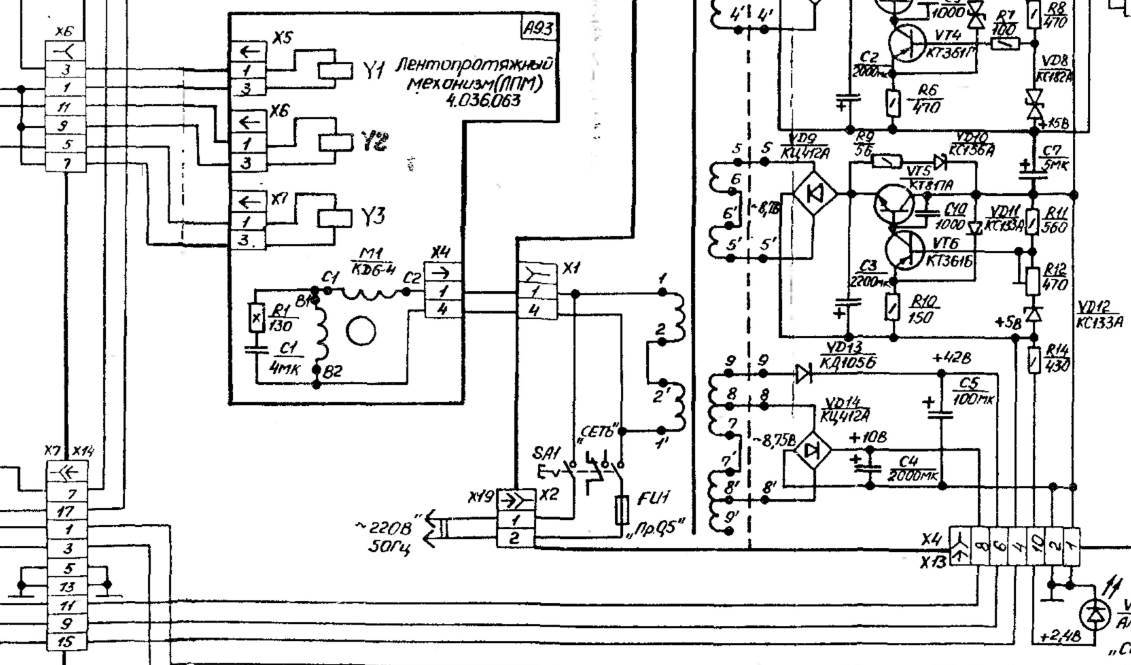

так, vt7 кт315 был дохлый. извините, в БП нету +10в. и по схеме нету +10в. есть +/-15, +5в, +42в. и на светодиод индикации включении СЕТЬ 1,2в. по схеме указано 2,4в. и все.

+10В должно быть на 8 ноге разъёма Х4 блока питания. Это напряжение удержания электромагнитов.

верно не доглядел. но в реале +42в. и пока не нахожу, почему. на 8-8' нормальное по схеме напряжение, а на +/- уже 42

oldmao писал(а): ↑
30 янв 2023, 05:50
Я к тому, что тиристором управляют нагрузками, питающимися исключительно переменным током. На постоянном токе он однажды открывшись, уже не закроется, пока с него питание не снимут.

Справедливости ради, в природе существуют запираемые тиристоры.

Wladimir_TS писал(а): ↑
30 май 2022, 22:29
2 мегаома номинал редкий. Утечки по плате уже начнут оказывать свое действие, надо отмывать тщательно.

Кстати, да. Отлаживал как-то устройство на КМОП, с мегаомными задержками - нифига не работало. Оказалось, активный флюс на самодельной печатке всё поперезакорачивал... Отмывка не помогла, только процарапывание.
