Глеб писал(а): ↑
21 фев 2022, 16:41
есть и современные КУ208, ТС106 в корпусе to-220

Сейчас и современнее есть, например, ВТВ06-600 или ВТВ10-800 - https://vsekomponenti.ru/catalog/tirist ... btb06_600/. В стиралках используют.
Правда, нужно попробовать, как они по току управления. Но там вроде обычным маломощным транзистором управляется.

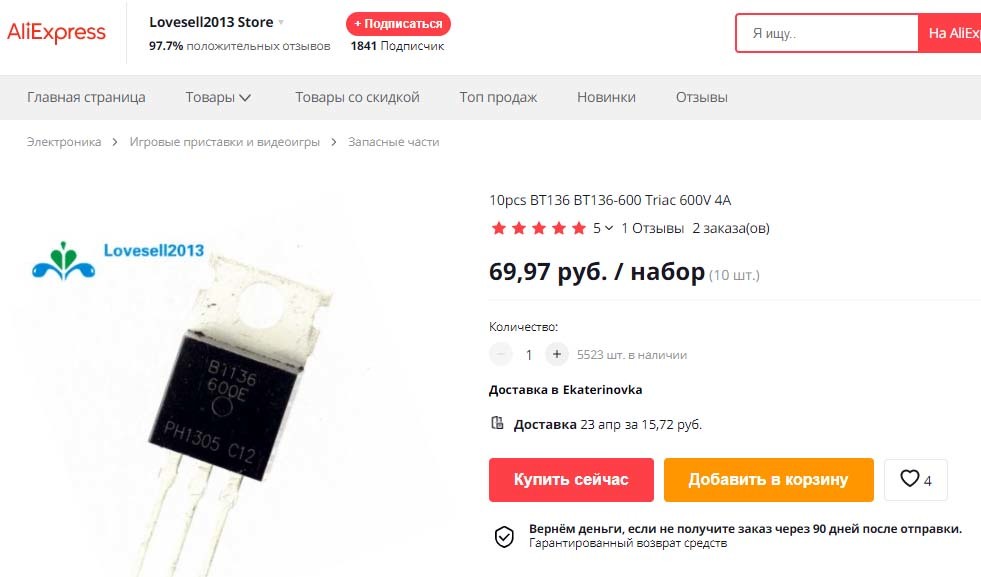

Вы там что, киловатты коммутировать собрались? Горсть BT136-600 дешевле бутылки пива, а коммутирует почти киловатт:

Ток управления 35 мА, любой транзистор справится.

Кстати столкнулся с поддельными BT139 - не выдерживают (на радиаторе) работу на 300 ваттную лампу. Матюгнулся, плюнул, поставил ТС142 - второй год вроде норма. Но это конечно крупным калибром по мелким пернатым. но коль в хламовнике лежит...

Wladimir_TS писал(а): ↑
22 фев 2022, 12:55
Кстати столкнулся с поддельными BT139 - не выдерживают (на радиаторе) работу на 300 ваттную лампу

Похожее было и у меня с аналогичными симисторами. При нагрузке 350Вт греются так, как будто там киловатт на выходе висит. Единственный из найденных в барахле КУ208 оказался нерабочим. Плюнул, оставил как есть. Пока держутся.

Нуии нет, не киловатты, 4х200вт. то и спросил. и в место КУ202Н на bt151 800R заменить

Можно, но на маленьких радиаторах.

Вопрос немножко не в тему.
Из микросхемы lm358 можно сделать сделать усилитель для линейного выхода с регуливовкой уровня сигнала? иногда не хватает сигнала для У.М.
от компа брать сигнал для разкачки У.М.

Конечно можно.

Вот только перед новым годом делал знакомому. У него телефон не раскачивал домашний кинотеатр. Инвертирующий с Ку=3, на NE5532. Не советую LM358(LM324) для звука, нормальные ОУ (например вышеуказанный или NJM4558) копейки стОят.

ясненько

oldmao писал(а): ↑
09 фев 2022, 06:39
А что можно в СДУ-3 модернизировать-то? Там на двух триггерах и 2И-НЕ собран регистр, который по трём выходам единичку гоняет. Всё остальное - тактовый генератор да микрофонный усилитель с триггером Шмитта, которые тактирование регистру дают. Ну ещё схемка детектора нуля, чтобы тиристоры беспомехово включать.
Максимум, что можно упростить (не считая перевода на микроконтроллер), это оставить одну К561ТМ2 и К561ЛЕ5, на выход оптроны с зеро-кроссинг.

а чем можно заменить К561ЛЕ5? у нас их в продаже нету. может какая нибудь буржуйская есть?

kistuk писал(а): ↑
16 мар 2022, 23:40
а чем можно заменить К561ЛЕ5

На CD4001. У продавца могут быть вариации с буквами в обозначение

Напомню, что К176ЛЕ5 и К564ЛЕ5 тоже годятся.

Также как и К1561ЛЕ5 и К1564ЛЕ5

Vygandas писал(а): ↑
17 мар 2022, 15:08
К1564ЛЕ5

Эти не пойдут. И К1554 тоже. У них напряжение питания меньше.

Про 1564 ужо забыл что в верх не тянет. Ну это так себе было, все равно их вряд ли достать

CD4001 всеравно более доступней. У нас они в основнов Ti Малазия

товарищи и господа, может кто имеет схему от цветимузыки "спектр 12м"?

Еще один вопросик. это "моргалово" на ие10, можно ли доработать, чтоб регулировать свечение ламп? поставил заводские, с рефлектором, цветным стеклом лампы по 60вт, то 8 ламп слишком светло получилось.

Варианты:
1. Включить в каждый канал по 2 лампы последовательно.
2. Включить последовательно с каждой лампочкой по диоду.
3. Запитать от ЛАТРа.

так по диоду запитанно.... на ламы 110в подаю. за ярко.

такой вопрос. импульсный БП, имеющий много питаний 5в, 12, 18, 15в и еще кякие то напряжения, без нагрузки измерить можно?

Можно подкинуть лампочку 6,3 на 5 В. на всякий случай

Один добрый человек попросил меня в личке скинуть фото ламп, которые установил в "моргалово на ие10". С телефона проблематично, скинул фото так,как получилось.

Доброго времени суток. Принесли тут на ремонт цветомузыку СПЕКТР-12М. заменил литы, 2 тиристора и заработала. Но не совсем заработала. Лампа красного огня постоянно горит и не реагирует на "свой" потенциометр. Какой бы режим не включаю, лампа красного огня постоянно горит.

а инструкция по эксплоатации, тут https://colormusic.ru/museum.html#s надо идти в низ, по алфавиту

Ну так вариантов ровно два: либо тиристор пробит, либо канал управления. Поскольку их три идентичных, то сравнить режимы с исправными, там тоже два варината: ОУ или транзистор пробит (однопереходный КТ117 исправен, иначе не было бы импульсов на тиристор).

тиристоры живые поставлены. если можно, по подробнее об ОУ и об КТ117. если включаю в режим автомата, сама мигает, что должен получить на выходах ОУ и на кт117?

kistuk писал(а): ↑
01 апр 2022, 21:17
Какой бы режим не включаю, лампа красного огня постоянно горит.

kistuk писал(а): ↑
02 апр 2022, 09:07
если включаю в режим автомата, сама мигает

Одно другому противоречит. Так как же всё-таки себя ведёт красный канал? На регулятор R31 реагирует? Если выпаять С21 что изменится?

красная во всех режимах только горит. на регулятор не реагирует
Выпаяв С21, всё ровно красный горит. кручу красного огня потенциометр, лампочка пригасает примерно в пол накала

С22 живой?

выпаяв С21 лампа горит. кручу крутелку - начала реагировать, притухает в пол накала.
С22 живой. по схеме не понял какой должен быть, а реале на 50мф. поставил новый на 47мф 50в.

Остальные каналы регулируются до погасания (в режиме ЦМУ без сигнала на входе, или с R45 в нижнем по схеме положении), или тоже до полнакала?

остольные да, до полного погасания. только канал красного огня не работает

С45 С42 живые? V11 V13 живые? На печатной плате нет грязи/зелени, по которой может быть утечка?

kistuk писал(а): ↑
03 апр 2022, 11:58
только канал красного огня не работает

Поменяйте его местами с рабочим каналом.

oldmao писал(а): ↑
03 апр 2022, 14:31
С45 С42 живые? V11 V13 живые? На печатной плате нет грязи/зелени, по которой может быть утечка?

живые конденсаторы. не выпаивая V11 V13 прибор показал, что живые. на С22 в место 50мф, поставил 10мф. красный слегка регулируется до пол накала. обе платы помыты.

полазил поискал холодной пайки. нашел. после включения, все лампы слегка мигнут. как понимаю, так должно быть. (со старыми конденсаторыми так само было) . НО. КРАСНАЯ лампа потом медленно загорается в пол накала (с22 на 50мф поставил) это когда все крутелки в положении потушенных ламп. . кручу красную крутелку- ярко загорается, обратно - в пол накала. (при отжатых обоих кнопках)

подумал, может под нагрузкой эти транзистор кт3107 V11 себя "плохо" ведет?

Ну тут либо V11 с утечкой, либо номиналы резисторов в его обвязке не соответствуют. Проверь резисторы с отпайкой, транзистор поменяй. Можно для проверки махнуть с исправного канала.

V11 ни при чём. измерул, что приходит на тиристоры. с резистора красного огня 51ом есть импульсы. но как сажу резистор на тиристора У.Э, импульсы пропадают. а надругих каналах всё хорошо, есть импульсы.

Ну так тиристор и неисправен, получается.

увы...
когда отключаю все 4 выхода на тиристоры, получаю нв свех каналах импульсы около 0,04В переменку. и когда любой цвет сажу на красный канал- просто горит, а импульсы проппдают.
остается v13, кт117. и возможмо керамичесткие кондёры.

Возможно С23 меньшей ёмкости.

проверю с23. .

C23 живой.
еще поэкспериментировал.
отключул эмитеры от транзисторов V11 и V16.
V11 эмитер подключил к "зелёнoму" C29. кручу "зелёную" крутёлку, красная лампа загорается и полностью тухнет, зависимо от положения "зелёной" крутёлки.
выход С23 красного огня, подключаю к V16 (зелёному). кручу красную крутёлку, зелёная лампа загорается и тухнет, зависимо от положения крутёлки.
теперь я завис: когда свё крестишь, раборает. когда ставишь на место - опять красный горит.... незнаю что и где иакать

Ну так и поменяй местами транзисторы.

а смысл? логики не нахожу в этом

Делай как советуют. Логика в том, что у транзисторов разный К передачи, и, соответственно, разное напряжение включения.

сделал. не заработало. самостоятельно заработало, но под музыку нет- 2 лампы начали гореть. вернул всё назад. так и осталась проблема с красным. на авось поменял микруху D1. не помогло

Проверь ВСЕ резисторы (с выпайкой) в обвязке транзисторов.

фух. НАШЕЛ. благодарю. R32 на 47к был в обрыве. заменил и заработало.
больше небуду брать на ремонт.
в моей практике такая поломка в первые. если резисторы выходят из строя, то сгорают в хлам, только ножки торчат. а тут, красивый резистор и в обрыве.....

мне такая шальная идея пришла.
к моргалову подключить ту часть от "спектр12м", которая в ответе за яркость. что моргалово, что спектр12м схемы питаются от 12в. Вот и задумался....
