Парад самопалов..

[Radiosuns]

Сподвигнули меня подобную тему открыть...Приступаю..

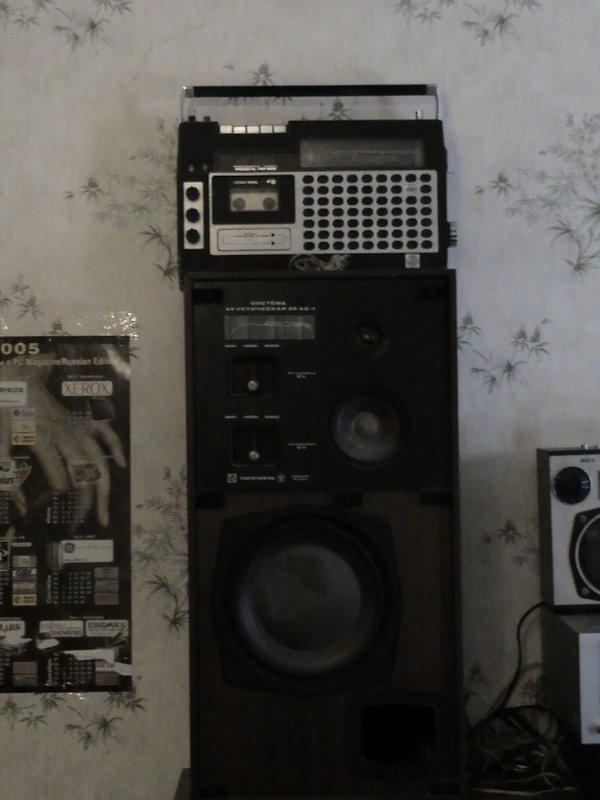

Моя стойка в 90х..Сверху вниз..
Стереомагнитофон кассетный..
Кассетник со сквозным трактом на базе Романтики..
УНЧ в корпусе от Радиотехники..
На первые два аппарата фото "потрохов нет", на УНЧ-есть

[Radiosuns]

Потроха УНЧ

[rippi]

Radiosuns, очень интересно и хорошо!
Фото потрохов магнитофонов нет понятно, а схемы УВ есть?
И ваше мнение-опыт что лучше в этом вопросе(звуке).

[Radiosuns]

ВЭФ-Сигма. Приёмник оригинальный, магнитофон - Стерео..

Селга с КВ диапазонами..



Телевизор на базе первых китайцев..Корпус полусамопал, начинка от чего то советского..

[Radiosuns]

Radiosuns, очень интересно и хорошо!
Фото потрохов магнитофонов нет понятно, а схемы УВ есть?
И ваше мнение-опыт что лучше в этом вопросе(звуке).

Схема- Яуза 221.. На кассетники УВ делал по этой схеме, на катушечниках - что то из Радио..Полевая сборка на входе, за ней операционник или 157УЛ..

[Radiosuns]

Вот и всё, что осталось сфотографировано из Аудио. Фото приборов осталось больше...

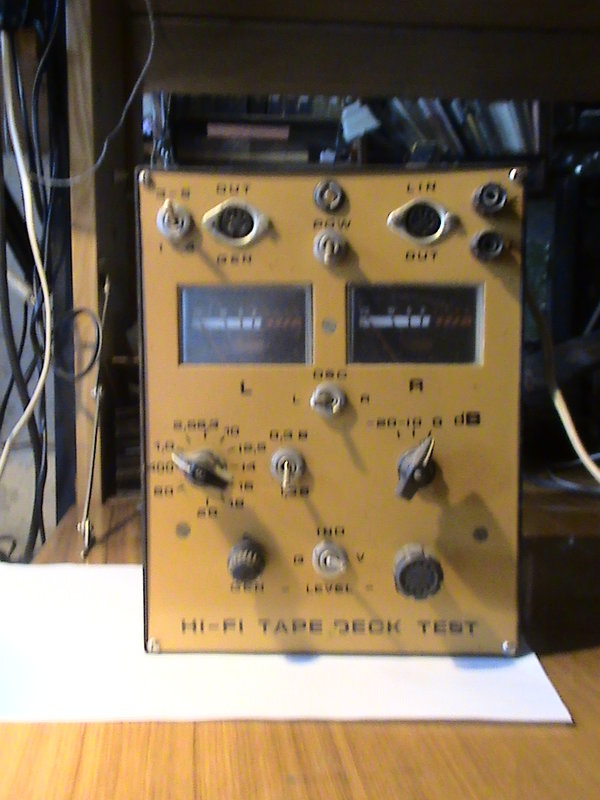

Прибор для настройки магнитофонов.Генератор + вольтметр




Генератор НЧ

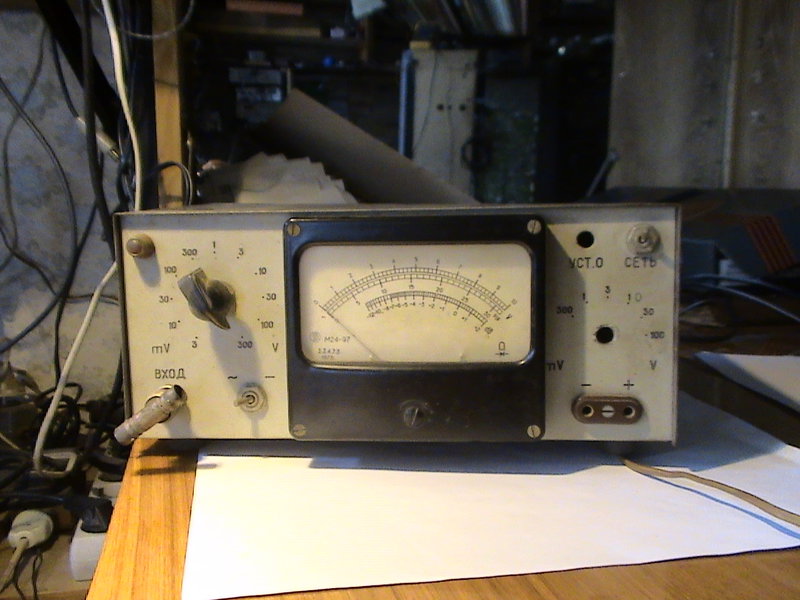

Вольтметр переменного..Был и постоянного в том же корпусе , на момент съёмки модернизировался




Импульсник..

[Radiosuns]

Блок питания 0-15В 5А


Мультиметр на 572ПВ2


БП двухполярный 2Х25В


Прибор для ремонта телевизоров..


Ласпи с ПАЛом


Мультиметр на 572ПВ5

[transistor837]

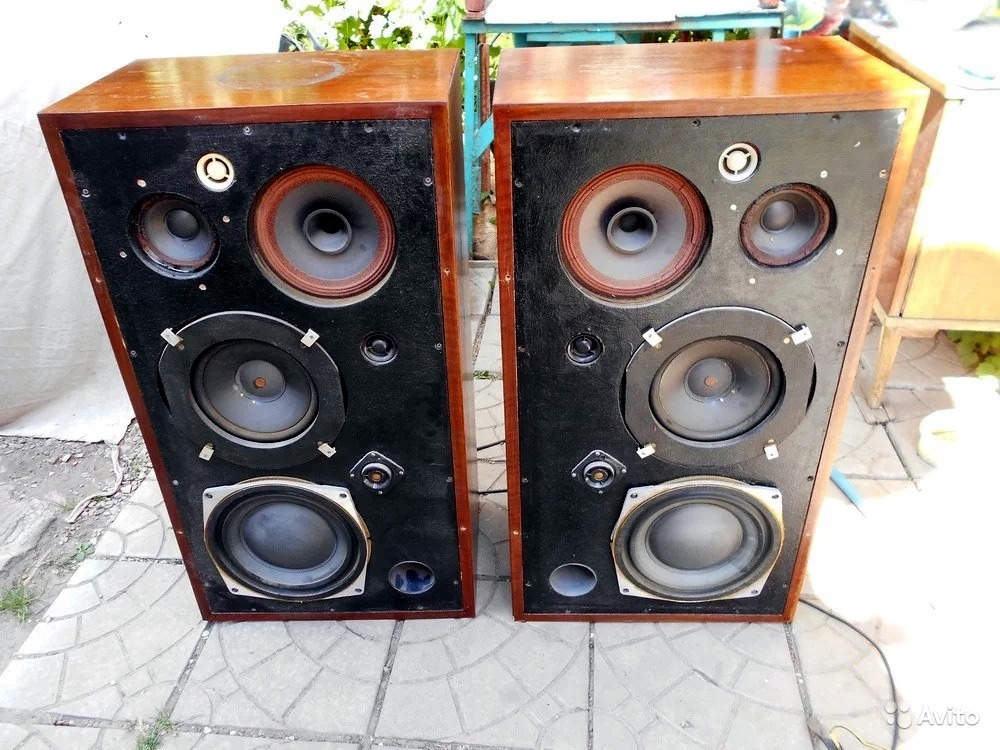

Вот такое предложили недавно ) Размеры 84х46х31 . Взял только короба , морду буду делать новую )

[Radiosuns]

ECRы..

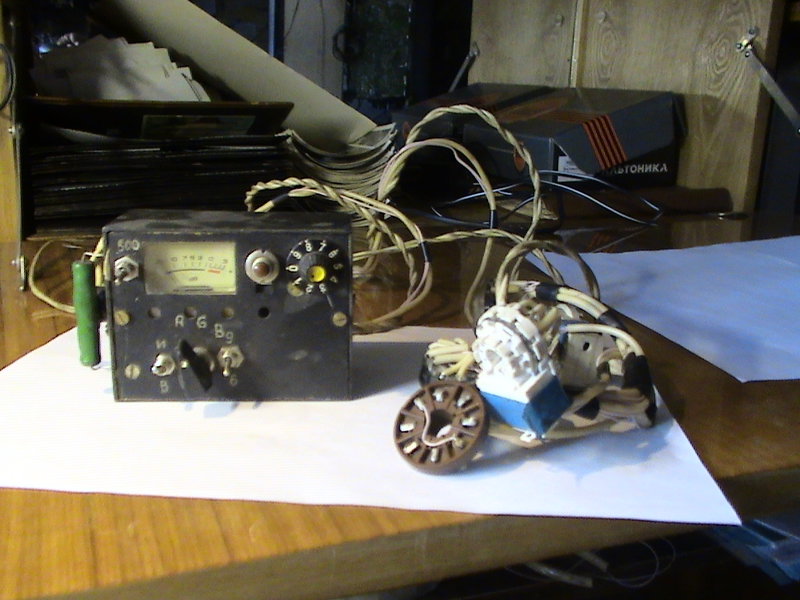

Прибор для проверки кинескопов

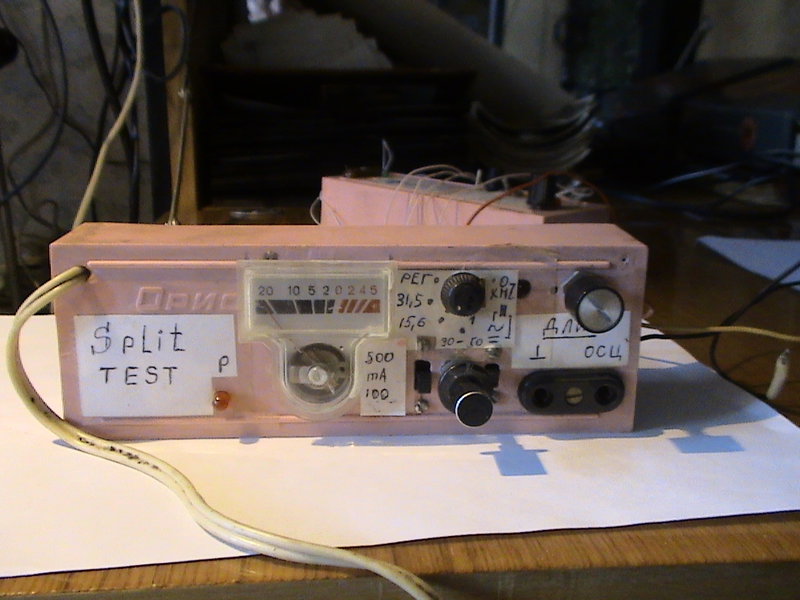

Тестер сплитов


Прибор для восстановления эмиссии


Измеритель стабилитронов


Измеритель накала кинескопов


Прорамматор

Часы с управлением нагрузкой.

[Влад ex RA4HAI]

для Radiosuns
лично мне хотелось бы посмотреть на схему и конструкцию кв приёмника в корпусе селга 402
атак было бы интересно посмотреть в Вашей теме конструкции и других радиолюбителей

с уважением владимир 73

[Radiosuns]

для Radiosuns
лично мне хотелось бы посмотреть на схему и конструкцию кв приёмника в корпусе селга 402

Не могу показать к сожалению. КВ диапазон в Селге был сделан в 70х по принципу конвертера. На верхней части корпуса есть выход ротора КПЕ, при помощи которого и осуществлялась настройка в КВ диапазоне. Селга была включена в диапазоне СВ.и её схема оставалась оригинальной. Схему конвертера брал из Радио начала 70х. Номера журнала естественно не помню..

[OttoStirlitz]

Замена провода и изготовление втулки на вилку для ТОН-2

[Tofiq62]

Если бы в то время были сегодняшние возможности,то все эти самопалы были бы сделаны на высоком качественном уровне.

[Leowild]

Если бы в то время были сегодняшние возможности,то все эти самопалы были бы сделаны на высоком качественном уровне.

Здесь очень много факторов влияют. Перечислю первое, что приходит на ум: возраст, менталитет, знания и опыт, наличие инструмента, доступ к станкам, финансовые возможности, семейное положение.
В то время ЧПУ мало было, но было много специалистов по металлообработке. Печатные платы - да, сейчас с этим прогресс.
Если автор не против, то вот пример.

Это устройство для проверки полевых транзисторов. Сделал я его в 2013 году за несколько вечеров. Корпус без низа мне ребята из сборочного цеха подарили (стендик какой-то не востребованным оказался)
Топорно - да! Но я использовал его всего несколько раз. Нужно было отобрать из 40 транзисторов пару четверок, хотел внешний УВ для Астры 110-1 сделать для оцифровок. В результате проект давно похоронен, но я рад, что приборчик у меня есть. А городить что-то второпях вообще на коленке не хотелось.

Из самоделок уважаемого Radiosunsа особенно вызвал трепет вольтметр в корпусе калькулятора. Сам в начале 90-х слепил в подобном корпусе устройство для проверки и восстановления эмиссии кинескопов.

[svk]

Периодически спускаюсь в подвал, разбирая то, что привез при переезде из Ташкента в 1991г.
Автосигнализация начала восьмидесятых. Поставить не успел, машину продали Схема, если память не изменяет из ВР.

[oldmao]

О, конденсаторы явно покупные, с ценой! Пять буханок хлеба (1 сорт стОил 21 копейку).

[svk]

О, конденсаторы явно покупные, с ценой! Пять буханок хлеба (1 сорт стОил 21 копейку).

Кроме реле все из магазина. Реле шестидесятых годов, со свалки авиаремонтного завода, натаскали пацанами лет за пятнадцать до этого.
