Миниатюрный телевизор на осциллографической трубке

Сообщение

Maximus1988 · #1

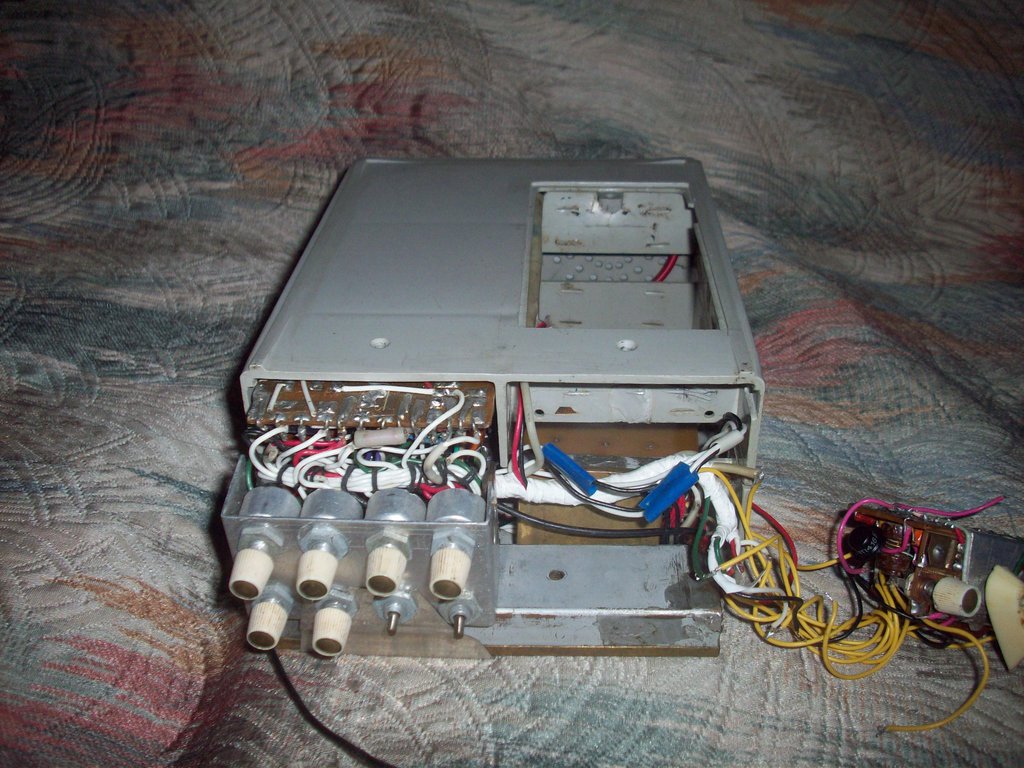

Товарищ нашёл в металлоприёмке и передал мне вот такой удивительный девайс. Судя по деталям, не новее начала 70-ых годов. К сожалению, сильно пострадал от времени и небрежного отношения. Разобрать рука не поднимется. Может, кто из знатоков распознает конструкцию? Не по схемам ли это из журналов Радио? Вот бы запустить! Всё-таки труда немало вложено, да и историческая ценность у него есть.

gsmart · #2

Ещё будучи школьником в какой-то книге про самодельные приёмники читал про такой телевизор с трубкой от ослика, на сколько помню там была схема и подробное описание монтажа.

#3

МРБ 791?

http://radiowiki.ru/images/2/28/%D0%9C% ... C2%BB.djvu

maisteroleg · #4

Не похоже...
Нет ПТК, микросхем, лампы, питание ЭЛТ двухтактный преобразователь.

FAI4 · #5

Да, вот это подвиг!
В начале 70--х собрать такой девайс.

Все абсолютно вручную.
Крайне сложная настройка.
Это мог реализовать только опытный инженер.

Мало кто способен даже сегодня повторить такое..

Славентий · #6

...а марка трубки? К ней привязка..

2vlad · #7

Есть еще вот эта книжка, может быть, у автора она была под руками?

Maximus1988 · #8

Александр Хрисанов писал(а):МРБ 791?

Не очень-то похоже, но я ещё попробую отдельные блоки сравнить.

FAI4 писал(а):Да, вот это подвиг!
В начале 70--х собрать такой девайс.

Детали все середины-конца 60-ых. Причём комплектующие весьма специфические: нет ни одного электролита, зато есть КМ-ки, тантал, да ещё и с приёмкой. Человек на каком-то крутом производстве работал.

Славентий писал(а):...а марка трубки? К ней привязка..

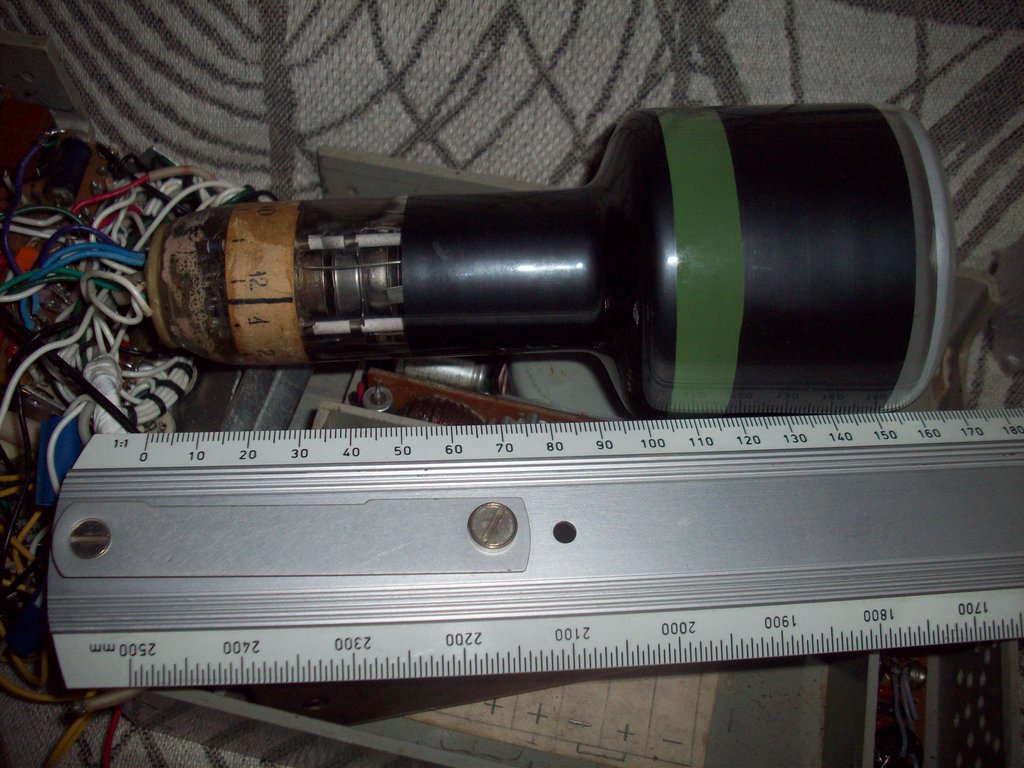

Не смог найти маркировки на ней, потому просто сфотографировал. Судя по надписям, питается телек от -4 и -16 Вольт.

kuzmin · #9

ЭЛТ, скорее всего, 6ЛО2А.

Maximus1988 · #10

6ЛО2А выглядит длиннее.

Vygandas · #11

7ЛО55И

дядя Конон · #12

Господи, сколько там труда вложено, а теперь - на помойку...

Maximus1988 · #13

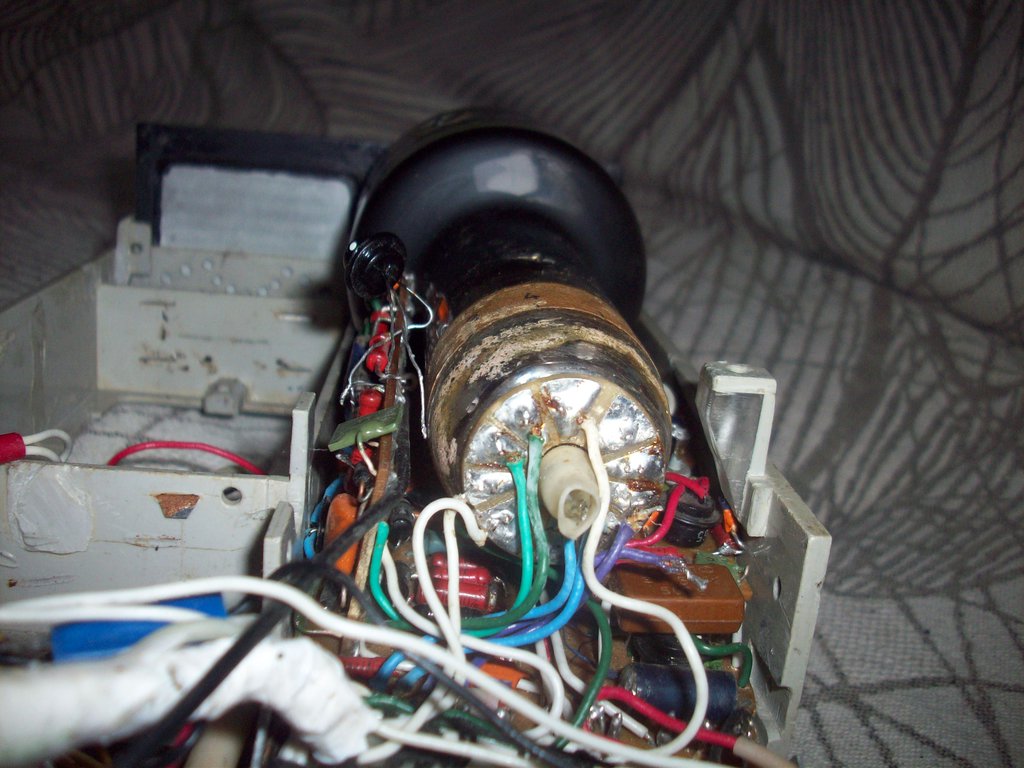

Vygandas, да, похоже, так и есть, только цоколь удалили.

дядя Конон, не НА помойку, а С помойки.

Славентий · #14

...скорее всего осциллограф

дядя Конон · #15

Maximus1988 писал(а):Vygandas, да, похоже, так и есть, только цоколь удалили.

дядя Конон, не НА помойку, а С помойки.

Да, конечно, извините - жалко стало самоделку

КВК · #16

Интересно, где-нибудь есть музей самоделок?

FAI4 · #17

Славентий писал(а):...скорее всего осциллограф

- тогда бы не было полосковой антенны

kuzmin · #18

Вряд ли полосковая антенна, больше отношение имеет к отсеку аккумуляторов.

Maximus1988 · #19

Славентий писал(а):...скорее всего осциллограф

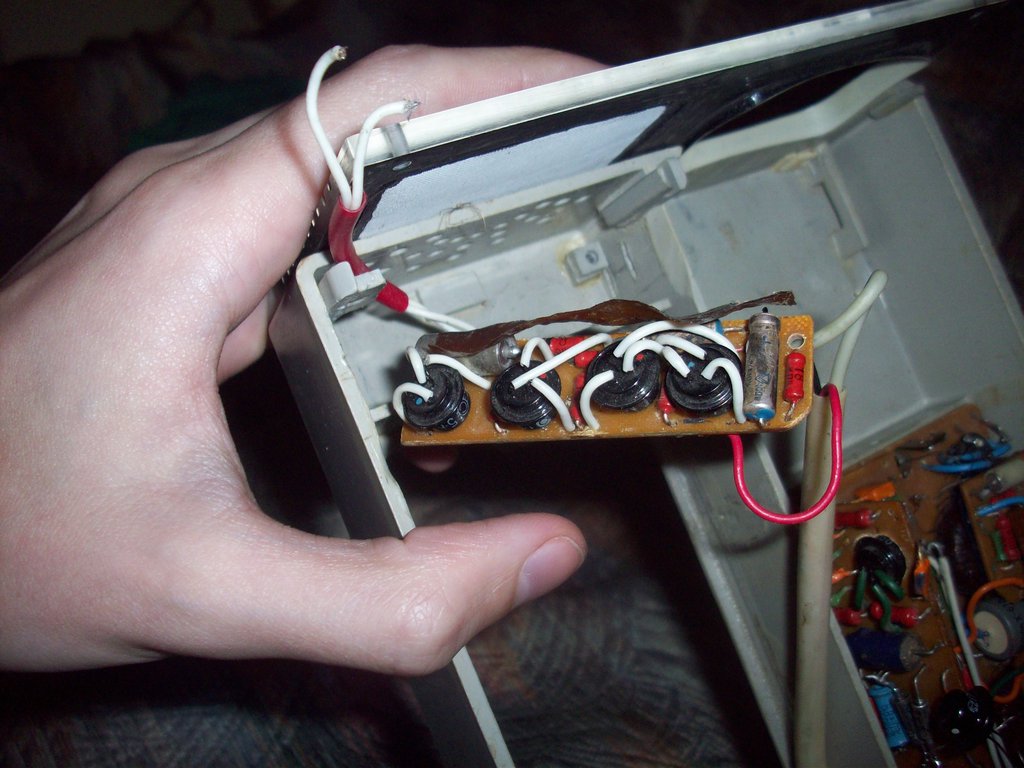

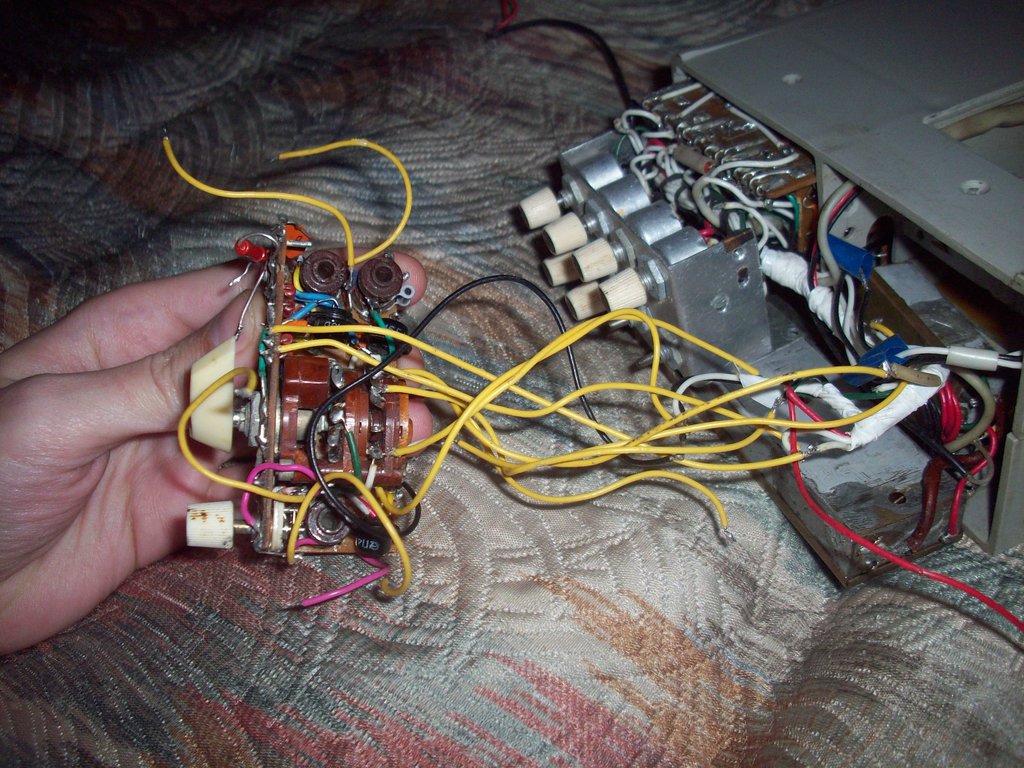

Не вижу аттенюатора, например. Зато вижу контура для приёма 3-ёх каналов и галетник для их переключения.

Попробую нарисовать блок-схему. Вроде оторванных проводов не так много. Куда подсоединяется динамик и антенна, откуда брать анодное для кинескопа, я уже нашёл, с питанием тоже более-менее понятно благодаря надписям. Смущает только то, что провода к переключателю каналов специально удлинены. Видимо, телек в какой-то момент сломался, его начали ремонтировать и плюнули.

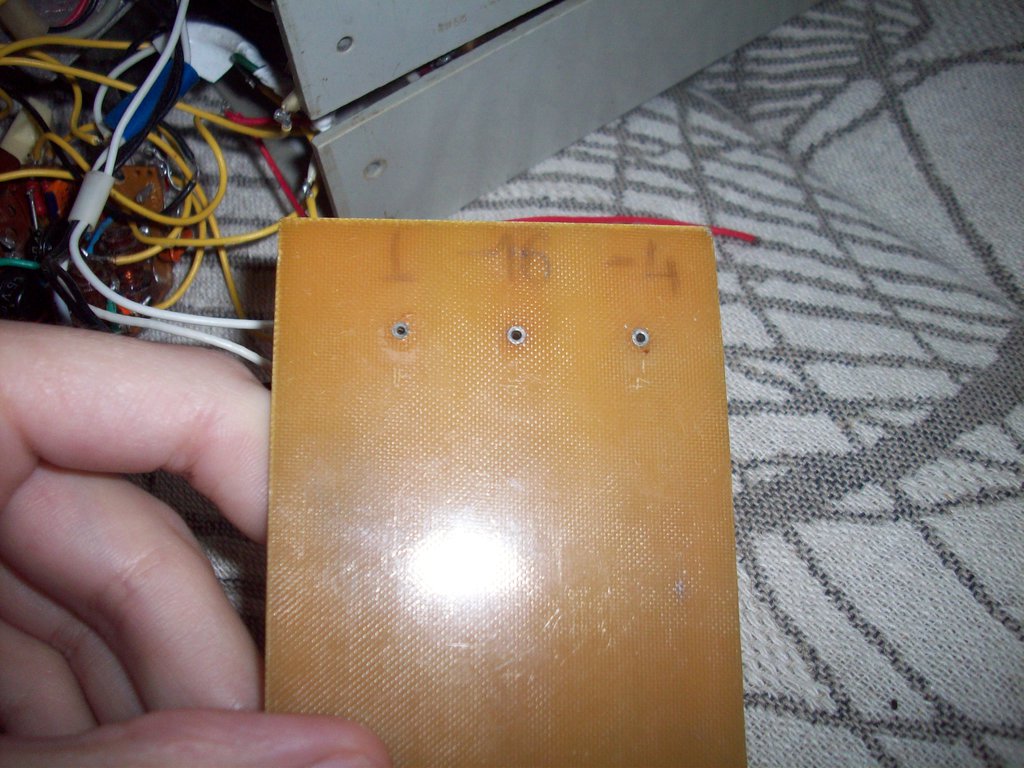

Жёлтая плата это не антенна, а "колодка питания". Вообще тут почти половина объёма это батарейный отсек. Все блоки расположены вокруг трубки и в задней части.

Vygandas · #20

Самое смешное в подобных телевизорах с осциллографической трубкой то , что ее накал жрал примерно столько же мощности как и все остальное

Blackbird · #21

а что сделаешь если для осциллов выпускали только трубы с подогревным накалом а ничего другого рядом не было

Radiosuns · #22

КВК писал(а):Интересно, где-нибудь есть музей самоделок?

Если бы такой музей существовал, то я посещал бы его регулярно..Самоделки ИМХО куда интересней серийной продукции..А подобный телевизор я видел, только трубка там была ещё меньше.. Было это в 66м году..Пришёл к нам в 7й класс новенький ученик..Юрой его звали..И однажды принёс он в школу маленький приёмник..с пол пачки сигарет примерно..Работал он громко и ловил все три местные станции..Все обалдели. Никто ничего подобного не видел..А у нас и телевизор маленький есть похвастался Юра..Мы не поверили. На следующий день принёс Юра и телевизор. Размером он был с радиоприёмник Гауя..Нашему восторгу не было предела. Это мой папа сделал, похвастался Юра..
П.С. Я отработал у Юриного папы с 73го по 90й год...Всем своим знаниям в электронике я обязан этому человеку..

kuzmin · #23

Radiosuns Вам надо здесь выкладывать свои разработки, ежели есть, раз работали у такого замечательного Юриного папы.
К сожалению, моего ничего не сохранилось, в связи с переездами, много чего осталось на рабочих местах. Только делюсь опытом.

Radiosuns · #24

kuzmin писал(а):Radiosuns Вам надо здесь выкладывать свои разработки, ежели есть, раз работали у такого замечательного Юриного папы.
К сожалению, моего ничего не сохранилось, в связи с переездами, много чего осталось на рабочих местах. Только делюсь опытом.

Тогда нужно новую тему открывать "Парад самопалов". К сожалению у меня тоже мало чего осталось. Лучшие конструкции-Катушечный и кассетный магнитофоны со сквозным трактом и 100Втный УНЧ проданы в 90х..Осталось только по мелочи, в основном- приборы..Сейчас гляну, какие остались фото и открою тему...

КВК · #25

Славентий писал(а):...скорее всего осциллограф

Тогда вряд ли органы управления были бы сзади, а решетка для динамика - спереди.

КВК · #26

Radiosuns
Телевизор был на трехсантиметровой трубке и смотреть можно было одним глазом?

Radiosuns · #27

КВК писал(а):Radiosuns
Телевизор был на трехсантиметровой трубке и смотреть можно было одним глазом?

Похоже-да. Но изо на удивление просматривалось неплохо..Изнутри я его не видел. А у них дома было ещё два самодельных ТВ..ЧБ и цветной. Оба с сенсорным управлением и фиксированными настойками.Причём все блоки в них тоже были собственной конструкции..не заводские..Их изнутри я видел в 68м..
У Юриного отца дома была мастерская. Я тогда собирал себе Спидолу из деталей с ВЭФовской свалки. Юрин отец помог мне её оживить и настроить, объясняя, что и как работает..С этого у меня и началось радиолюбительство на серьёзном уровне..

КВК · #28

Radiosuns, просто помню описание такого телика в "Радио" в конце 60-х. Может, это и была конструкция Юриного папы?

Radiosuns писал(а):Если бы такой музей существовал, то я посещал бы его регулярно...

Аналогично.
Может, и завещал бы ему кое-что.

Harbor · #29

КВК писал(а):Radiosuns
Телевизор был на трехсантиметровой трубке и смотреть можно было одним глазом?

Жена подобные называет "Кошачья гляделка"

А мне очень такие малыши нравятся...

Tofiq62 · #30

В журнале радио была статья про телевизор с осциллографической трубкой,но номер журнала не помню.

2vlad · #31

Tofiq62
А как вообще с памятью? Не "шибает"?

КВК · #32

Tofiq62 писал(а):В журнале радио была статья про телевизор с осциллографической трубкой,но номер журнала не помню.

Была и не одна.

Tofiq62 · #33

2Влад к сожалению память с возрастом слабеет,если так пойдет и дальше то думаю заработать склероз.

2vlad · #34

Tofiq62
Вот не надо о грустном! Наблюдайте лучше за девочками! Всё полезнее для здоровья...

Tofiq62 · #35

А что толку просто глазеть на девочек 2Влад.

Muller · #36

Простмотрел всю тему, фото, где динамическая головка? Телевизор смотреть без звука не очень интересно!

2vlad · #37

Tofiq62
А Вы старайтесь: не "просто" глазейте! Может быть, толк и выйдет!

Tofiq62 · #38

Тема скатывается в другое русло,но я должен ответить коллеге 2Влад,что в этом плане мне глазеть не нужно.Потому что с этим делом у меня все в порядке.

Maximus1988 · #39

Muller, УНЧ я там нашёл и куда динамик подключается определил. Проблема в том, что много оторванных проводов сзади.

Muller · #40

Я понимаю, что девайс не комплектен, но также и понимаю, что он уникален и он такой один. И потому я искренне хотел бы, чтобы это устройство, когда нибудь, рано или поздно, заработало.

Проблема заключается в том, что и схема его, похоже, тоже уникальна.

UA9LGX · #41

К 5ЛО38И есть схема.

oldmao · #42

Вот только с учётом перехода на цифру скоро смотреть на нём нечего будет...

Abell · #43

oldmao писал(а):с учётом перехода на цифру

Ничего страшного, поможет великая страна Китай или национальная смекалка - подключением приставки DVBt2 по НЧ

Кто-то может посмеяться, но некоторые посетители мастерской уже интересовались за "как подключить цифровую приставку к Рекорду в312", например

oldmao · #44

Ничего удивительного: у нас в деревнях многие пенсионеры до сих пор смотрят чёрно-белые телевизоры. Правда, в большинстве уже не ламповые.

Muller · #45

У нас после "перехода на цифру" по прежнему показывает 5 или 6 каналов. Вполне можно пользоваться старыми телевизорами. Первый кАнал не покажут но это же прекрасно, может население поумнеет, то которому лень было цифроваться.

Maximus1988 · #46

Muller писал(а):Первый кАнал не покажут

Это что получается: за кисель и соловьиный помёт теперь платить надо?

Muller · #47

За него никогда не надо было платить... Ну разве что своими нервами и психикой...
У нас показывают:
Домашний, Супер, СТС (он как, ни странно, есть в мультах!), ТНТ (не знаю, есть в мультах или нет, каюсь использую приставку лишь для втыкания флешки и простмотра скаченного контента) Дисней и ещё что-то, я телик как таковой не смотрю он у меня больше монитором для правильного контента работает.
