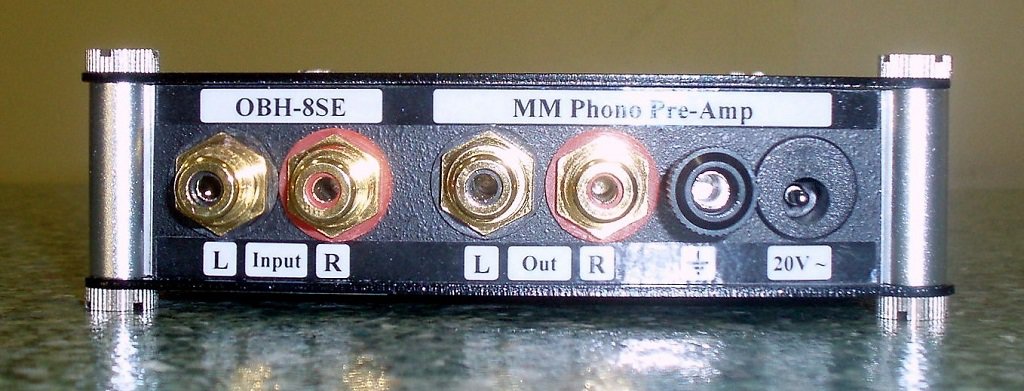

Для футляров черного цвета печатаю ярлыки на самоклеящейся бумаге и ламинирую скотчем.

Такие наклейки довольно долго сохраняют опрятный внешний вид.

Кому нибудь доводилось красить фанеру универсальной аэрозольной краской? Корпус мафона собрал из 8мм фанеры, покрыл грунтом 2 слоя. Всё красиво,ровно. Начал красить тёмной серой краской, 2 слоя нанёс, всё красиво. Дал просохнуть 2 дня. Дальше начал красить блескучей (серебристой) серой краской и в одном месте сразу краска спеклась. И что ни делал, даже снял всю краску до дерева, по новой шпаклянул,загрунтовал, как только нанёс серую серебристую краску,сново на том самом месте краска спеклась. . Понятно бы,если вся поверхность спеклась, а то только одно место. Что не так делаю? P.s грунт, каска одного изготовителя. Краска и грунт универсальный.

-serg- писал(а):Для футляров черного цвета печатаю ярлыки на самоклеящейся бумаге и ламинирую скотчем.

Такие наклейки довольно долго сохраняют опрятный внешний вид.

На мафоне как то. . . . Ну незнаю. . , попробую. . . .

Попадалось пара роликов на которых по методу ЛУТ, только феном надписи переносят.

Краска спеклась нанося чёрный цвет. Изготовитель один,марка краски одинаковая

Таков вопрос. УВ и темброблок питаются от +12в стабилизированном напряжении. УМ +22в от диодного моста с кондёрами. Как выше давали схему. "Минус" - он общий на +12в и на +22в?

Разобрался с питанием. Сначала попробывал всё подключить к 12в , а потом УМ к 24в, а остальное 12в. Понравилось, хорошо качает. Было подключена мп3 китайская приблуда, а акустика- от какого то муз. центра на 8ом. Правда, всё еще висит на проводах, копрус сохнет лаком покрытый. То фото не будет, стииидно показывать

Какие динамики лутше установить к УМ на тда2030? В корпусе отверстия сделаные под динамики на 130мм. УМ питается от 24вольт

Лююбой широкополосник, мощностью более 10 Вт. Усилитель при однополярном питании 24В на нагрузку 4 Ома выдаст максимум 12 Вт. На нагрузку 8 Ом - 6 Вт. Динамик должен быть мощнее, чтобы случайно его не спалить, выкрутив громкость до упора.

Ясненько, спасибо

Автомобильные динамики не звучат. Звук как из под подушки

Доброго времени. Захотел в самоделку всунуть led автомобильные часики. Питаются от +12В. Этим часам надо стабилизированное напряжение или хватает диодного моста с конденсатором?

kistuk, Вы сами ответили на свой вопрос.

kistuk писал(а):автомобильные часики. Питаются от +12В.

Это значит, что они подключаются прямо к борт-сети. А там никакой стабилизации. Скорее всего, в самих часах уже есть стабилизатор.

С добрым временем суток. В китае купил готовый led индикатор. Подключил его на вохд теброблока микросхемы LM1036, мигает,как бы всё хорошо,но, давая полный звук, пропадает мощность и НЧ. Подключаю на входные конденсаторы- опять тоже самое. Подключаю к выходу на АС микросхемы TDA2030 - всё хорошо работает. Почему плохо работает УМ, когда индикатор уровня подключаю на вход микросхемы LM1036?

Какое входное сопротивление у индикатора?

Незнаю. Как его измерить?

вот ссылка индикатора, которого приобрёл на али
https://ru.aliexpress.com/item/Mini-Dua ... b38d628cdd

Есть основания полагать, что индикатор рассчитан на подключение к выходу усилителя мощности.
Конденсаторы на входе, на ряду с низким входным сопротивлением, образуют ФНЧ, при подключении к слабосигнальной нагрузке.
Варианта два:
- подключить как рекомендовано к УМ
- на входе индикатора установить повторитель (буфер).

Судя по описанию, на основе микроконтроллера. И входное сопротивление порядка единиц кОм. Подключай на вход или выход LM1036 через эмиттерный повторитель:

При питании 12 вольт R1=R2=470кОм, R3=4,7 кОм. С1=0,1 мкФ, С2=10 мкФ.

Ясненько. Буду дальше паять. С1 это обычный плёночный или кремневый и С2 элелектролит?

С1 любой, хоть плёнка, хоть керамика. С2 электролит.

Ясненько. Спасибо. Завтра продолжу

Спасибо! Заработал индикатор!

доброго времени суток господа.
Подхожу к завершению самодельным мафоном. Только небольшая проблема с кассетником (похожая ситуация была и с индикатором уровня). Подключаю кассетник (все проводки, головки, корпус, питание подключено и заэкранированно) кассета играет на небольшом звуке. Дальше, как было похоже и с индикатором уровня- даешь звук- а он начинает только на ВЧ игать и пропадает мощность.

УВ собран на микросхеме к157ул1а. выходы из микросхемы 9 и 13 ноги через конденсаторы по 10мф. дальше сигнал поступает на конденсаторы 1мф и на ногги 2 (19) микросхемы Lm1036n. посмотрел, что многовато конденсаторов, то конденсаторы по 10мф убрал, и остались только по 1мф между микросхемами к157ул1 и Lm1036n. подстроечные резисторы на УВ на минимум выкручены. Чего ей не хватает?
попробую скинуть фото схемы УВ

Питание +12В. Всё питается от +12В кроме УМ.

Во-первых открываем datasheet на LM1036, изучаем третий график на 4-й странице, и понимаем, что подавать на вход нужно порядка 250-300 мВ. Именно столько нужно настроить на выходе УВ. Кстати, 2200 пФ параллельно головке не многовато-ли? Обычно ставят в 10 раз меньше, этот конденсатор с индуктивностью головки образуют колебательный контур, который должен быть настроен на частоту немного выше верхней воспроизводимой.
Во-вторых, надеюсь, включена микросхема по типовой схеме (на 5-й странице) и номиналы соответствуют?
В-третьих чувствительность УНЧ должна быть тоже порядка 300 мВ, поскольку LM1036 не умеет усиливать сигнал, только ослаблять. Исключение составляет случай выкрученных на всю в плюс регуляторов тембра, тогда усиление на крайних частотах 15 дБ.
В-четвёртых, смотрим на первый график на 4-й странице даташита и видим, что при малой громкости и включенной тонкомпенсации усиление на НЧ поднимется вплоть до 17 дБ. Поэтому эффект "пропадания низов" при увеличении громкости может быть связан с этим. Лечится выставлением правильного уровня на входе (см. пункт 1) и правильной чувствительности УНЧ (см. пункт 3).
В-пятых, лень поднимать "справочный листок" в журнале "Радио" с параметрами К157УЛ1А, но помнится, что получить от неё 250 мВ в кассетнике невозможно, усиления не хватает. Кажется, только 50 мВ. Значит, нужен буферный усилитель.

Воть параметры к157ул1а
Электрические параметры К157УЛ1
Основные электрические параметры микросхемы К157УЛ1

Номинальное напряжение питания, В............ 9
Коэффициент усиления по напряжению в полосе частот 20 Гц... 20 кГц без ООС, не менее................8000...13 000
Потребляемый ток (по двум каналам), мА, не более...... 3...6
Входное сопротивление, кОм, не менее........... : 60
Выходное сопротивление, Ом, не более........... 300
Коэффициент гармоник при Uвых - 1 В, f = 400 Гц, %, не более . . 0.2
Коэффициент ослабления сигнала соседнего канала, дБ, не менее - 70 Напряжение шумов, приведенное ко входу, в полосе частот 20 Гц.. 20 кГц при сопротивлении источника сигнала 10 Ом, тнч =3180 икс. тнч=70 мкс, мкВ, не более:
для К157УЛ1А ... 0,3
для К157УЛ1Б ... 0,6...1,0
Предельно допустимые режимы эксплуатации

Диапазон питающих напряжений, В..... 8,1...20
Выходной ток, мА, не более..... 5
Входной ток, мА, не более ..... 1
Рассеиваемая мощность, мВт, не более..... 250

Буферный усилитель такой же, как вы давали схемы выше, для индикатора?

В приведённых вами параметрах ничего не сказано про усиление и номинальные уровни. Была в "Радио" не одна статья про К157УЛ1А. В том числе и УВ с улучшенными параметрами, по сравнению с типовой схемой.
А усилитель нужен с КУ=5, то есть на ОУ, чтобы поднять сигнал с 50 мВ до 250 мВ. То, что я дал, называется "эмиттерный повторитель". Из названия ясно, что он по напряжению не усиливает, а "повторяет" его. Реально, даже немного ослабляет. Но он согласует импеданс: имеет высокое входное и малое выходное сопротивления.
Для начала измерьте сколько реально выдаёт ваш УВ, любым милливольтметром или осциллографом. Для точности на заведомо настроенном магнитофоне запишите минутку частоты 440 Гц с уровнем 0 дБ, по ней и измеряйте.

Нашёл статьи в "Радио": №7 за 1984 год, стр. 43 "К157УЛ1: рекомендации по применению", и №4 за 1994 год, стр. 14 "Усилитель воспроизведения на микросхеме К157УЛ1". Рекомендую собирать по второй статье, после него усилитель с Ку = 10, например на NE5532.

Понятно, предусилитель нужен

С добрым днём господа.
собрал предусилитель и обломался..... весь звук уходдит в фуз (fuzz). Вспомнил, что имеется собран усилок в корпусе "радиотехника 101" на микросхеме LM1036 и УМ всунут от "эльфы 201-3". то вот, сегодня подлкючил самоделку УЛ1а к этому усилителю, и всё красиво заиграло. то в чём разница между усилителями ТДА2030 и усилителем от "эльфы 201-3"?

Разобрался со звуком кассеты. Теперь что с фоном делать от эл.мотора кассеты? Вся механика и головки подлючены к минусу (корпусу). В первом канале едва слышен мотор, в втором - очень чётко. Да, и лёгкий НЧ шум есть. Как убрать шумы?

Да, и еще, на вход LM1036 какой конденсатор должен быть, 1мф элекролит или 0,47 простой? В одних схемах так печатают, в других этак

Всетаки не работает. Изкажает. . , . Может в место ул1 поставить ta7417ap? На этой микрухе целая схема есть предварительного усилителя от какого то муз. центра. Только не разберу, где питание,а где выход на темброблок. Там 6 проводов в нее впаяно. И 3 отдельно на мг. Как бы разобрать эти 6 проводо, что куда идут

1. схема предварительного усилителя на к157ул1а . собрал по типовой схеме, которая в самом низу нарисованная.
http://www.chipinfo.ru/dsheets/ic/157/157ul1.html

2.схема темброблока на ЛМ1036Н собрал по этой схеме
http://cxema.my1.ru/publ/tembroblok_na_ ... 4-1-0-4646

3.схему УМ на ТДА2030 собрал по этой первой схеме с однополярным питанием
http://www.mastervintik.ru/tri-prostyx- ... a-tda2030/

схемы темброблока и УМ вместе работают идеально. подключаю мп3 модуль- играет в идеале.
схема на к157ул1а отдельно подключена (головка-ул1а- любой магнитофон или УМ который имеет линейный вход) играет тоже хорошо. но как только подлючаю эти три схемы вместе, всё!!!!! хана!!! шумы, фоны, писки.....
Блок питания- 2 раздельные вторичные обмотки, одна на 20В, мост и конденсаторы, вторая на 12В со стабилизатором. минусы 20В и 12В соединины в одим полюс. От 20В питается УМ. от 12В питается УЛ1А, ЛМ1036 и мп3 модуль.

В схеме УЛ1А выходные конденсаторы изключил, т.к. на ЛМ1036н есть входные конденсаторы.

Что не так с этими схемани, что не хотят вместе работать??

Наводка от двигателя может быть по двум прчинам: неправильная разводка общего провода, и магнитная наводка. Судя по тому, что в разных каналах уровень наводки разный, напрашивается первый вариант.
Не видя,как вы это развели в реале, ничего определённого сказать нельзя, давайте фотки.
Единственный источник икажений - несоответствие уровней. То есть либо перегружена LM1036, либо TDA2020. Судя по схеме, у последней чувствительность при питании от 12 вольт = 156 мВ, потому и перегруз. Приводите все уровни к стандартным 250 мВ, и будет вам счастье. Для информации, коэффициент усиления для TDA2030 = 150 кОм / 4,7 кОм, это без учёта реактивного сопротивления конденсатора 2 мкФ. В любом случае, уменьшайте 150 кОм до 82 кОм.

Ай, неупомянул,что ул1 и лм питаются от +12в, а тда 2030 питаются от24в.

на счет разводки проводов на эл мотор, то от платы (на которой все усилители собраны кроме бп) провода около 20см, от платы, всё на проводах висит.

У меня кроме 2х тестеров, больше никаких приборов измерения неимею

Вот фото ,как и писал,всё висит на проводах. Это,об ЛПМ. Поменял входные конденсаторы с 20мф, до 4,7мф и микросхему ул1а. Заиграл. Теперь осталось фон убрать от мотора. На питане +12в подключаю кондёр на 2000мф еще больше фонит. Мотор питается от стабилизированного напряжения +12в

Ё п р с т!!!! Лоханулся я. УЛ1 должна питатся от +9в, а я её насилую от 12в. Завтра поменяю микросхему ул1, настрою БП на 9в, поменяю мотор ЛПМ на 9в. И должно заработать. Чую,что спалил УЛ1. что касается LM1036n ей хватает 9в, смотрел параметры. И поменяю входные конденсаторы на 0,47мф в место электролитов 1мф.

Ничего ей от 12В не сделается. У неё максимальное напряжение питания то ли 16, то ли 18В. По крайней мере, у следующей микросхемы этого класса - УЛ3 - заявлено именно 18В максимальное.
В той же схеме Шихатова указано питание 12-15В, в заводской "Радиотехнике-201" она долго и счастливо живет на 12В.
Если помехи от мотора лезут через питание, лучше разнести питание мотора и звукового тракта на отдельные стабилизаторы.
А если помехи от мотора магнитные на головку, то нужно попробовать покрутить мотор (он может не одинаково в разные стороны "светить") и, возможно, дополнительно его заэкранировать.

Незнаю, что то ул1 не хочет играть,хоть тресни. Уже входные кондёры поменял, вместо 2200 впаял 1000. Ну ни как. Психанул, вместо ул1, подключил блок от какого то мафона на микросхеме TA7417AP. Всё заиграло, ни каких фонов, ни каких изкажений.

С добрым утром господа. Демонтировал ул1, поставил ТА7417ар , добавил предусилитель на микросхеме ne5532. И красота, только слышен маленький ВЧ фон, когда даешь весь звук и без кассеты включаю ЛПМ.

Доброго времени суток господа.
Вот и близится моя самоделка к концу. Еще захотел маленькую деталь сделать- как в 90ых годах, на китайских мафонах были вокруг динамиков и иногда вокруг самого мафона, свето диоды установленые. Там помню, что просто к динамику были припаяные свето диоды. Тоже хочу так сделать, вокруг динамиков по 8 свето диодов поставить, пусть мигают под музыку.
Какую схемочку посоветуете? Может подойдет схема от колонок С-30, там на тиристоре КУ101 простенкая схемка собрана на 1 диод.

Вот такой получился вид в нутри

Вот оно, счастье. Собрал мафон.
Большое спасибо ВСЕМ за помощь, за советы, за схемы. Собирая этот мафон, нового узнал в схемотехнике. Еще раз СПАСИБО ЗА ПОМОЩЬ :
