БП для VEF

[Igor323]

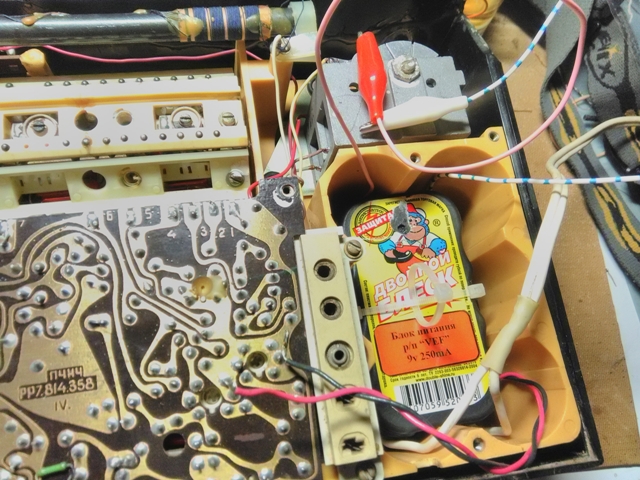

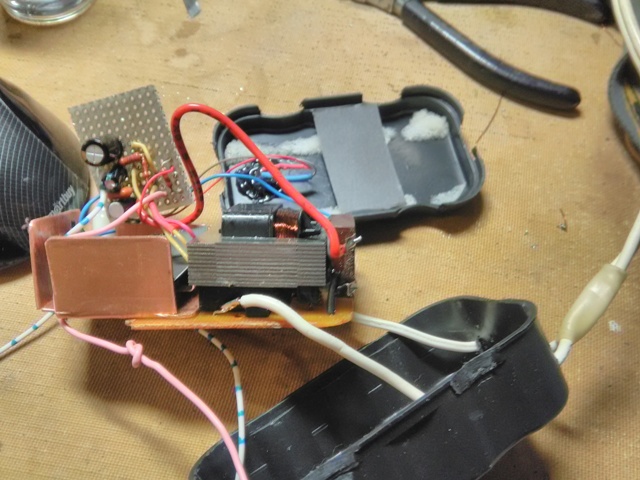

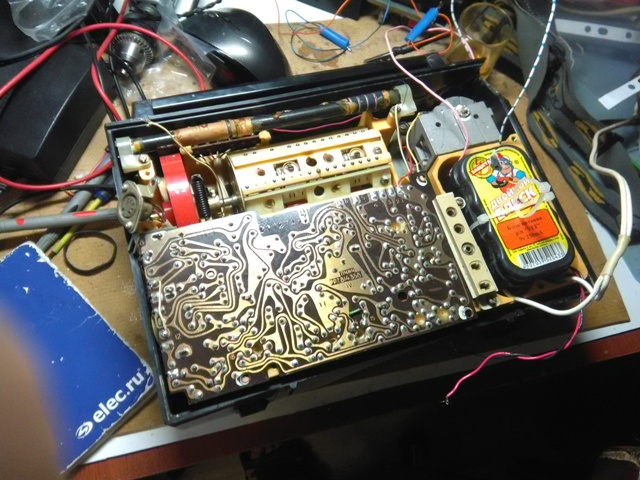

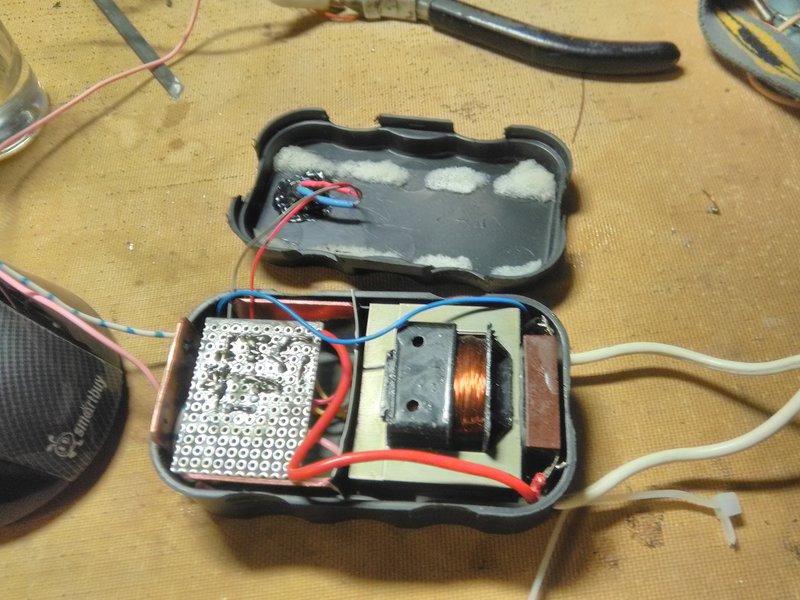

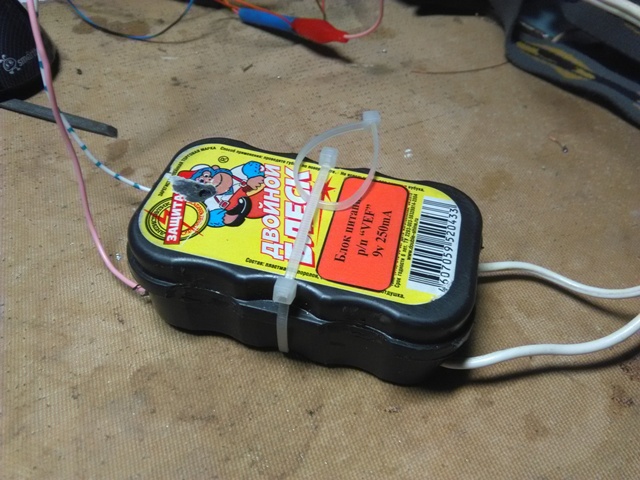

Знаю,что у меня 50% времени занимает изготовление корпуса. Поэтому приветствую любые мелочи, сберегающие мое время. При изготовлении внешнего БП для VEF 12 попался в руки корпус (язык не поворачивается назвать корпусом) от обувной губки. На глаз прикинул - похоже. А вставил - как тут и было. В закромах лежала лишь LM317. Для 7809 деталек было бы меньше. Из доработки - спилил выступы крышки в соотв. местах.
,

[ivanovich64]

К донышку Вашего корпуса, в углах, по диагонали, прикрутите две монетки подходящего диаметра, к ним плюс и минус выхода БП.

[Ремор]

Отлично получилось,когда есть голова и желание.
Вместо lm317 7809 также без проблем пойдут любые 7805-7808 ,7905-7908 c резистором - диодами-стабилитронами-светодиодами (получится одновременно с индикацией) в "общей" ноге и 7808

[gsmart]

[Ремор]

Для "правильности" нужно ещё пару керамики добавить во вторичку,чтобы застраховаться от мультипликативного фона,как сделано в родном и других питателях.

[ivanovich64]

Изделию более 15-ти лет.





Ещё где-то (сейчас не нашёл) лежит такой-же, но закрывается родной крышкой.
