Как японцы делают часы на ИН-12

[Serjio]

Случайно наткнулся. Довольно любопытный материал и что самое замечательное...всё на высшем уровне.

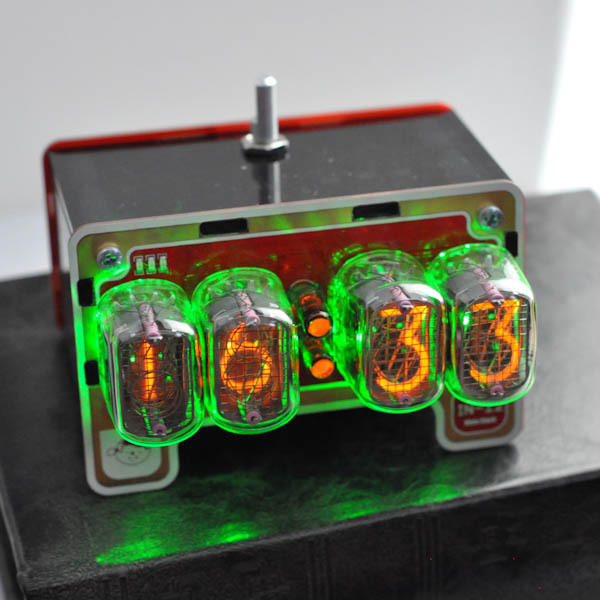

Часики:





Подробности: http://www.akafugu.jp/posts/products/nixie/

[Serjio]

Фото выборочные. По ссылке больше сотни фотографий. Японцы кстати эти часы делают в трёх вариантах.

[Serjio]

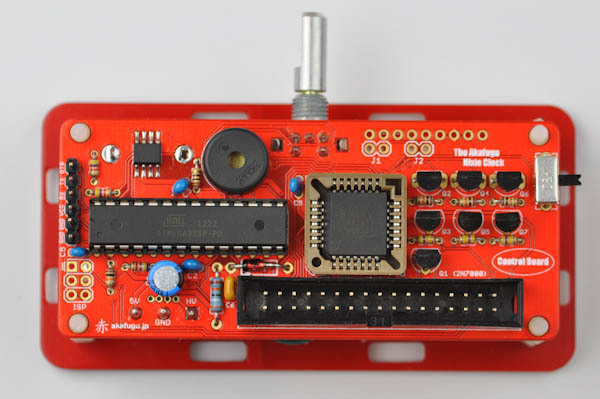

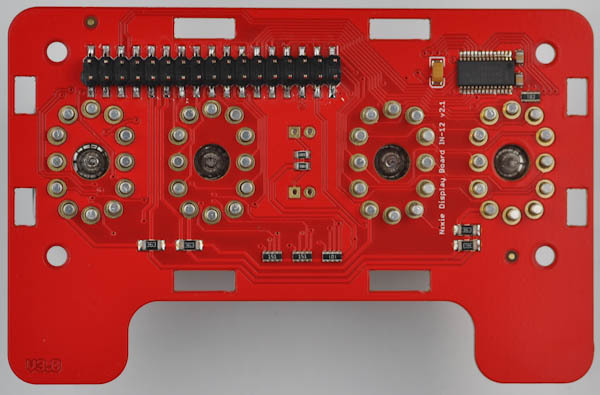

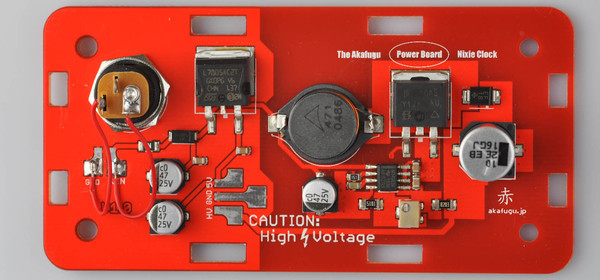

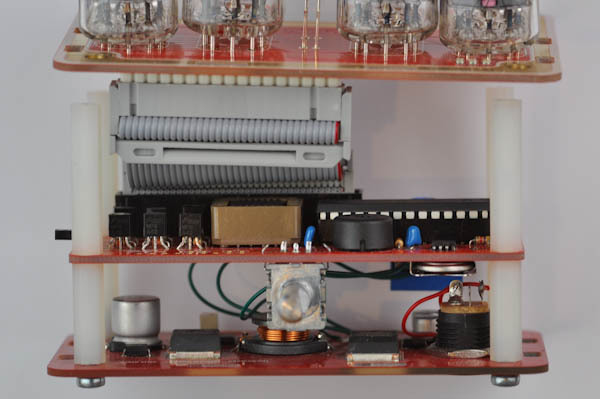

Ещё немного фото(это первая версия часов):

[Sergei Frolov]

Синие светодиоды все портят

[Sergei Frolov]

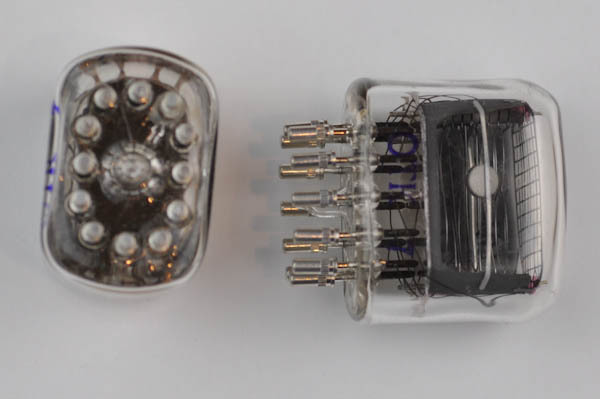

А я не понял - они лампы прямо в плату паяют?

[German]

Часики:

и к ним термометр на ин-13

[Sergei Frolov]

Я еще не встречал запаянные газоразрядные индикаторы с жесткими ножками.
И вообще это зло - от перепада температур в районе стекла может произойти разгерметизация.

[Serjio]

Синие светодиоды все портят

Согласен... это чисто китайская традиция. Но они есть с зелёной, белой подсветкой ...вроде даже не плохо выглядят. Вообще это не проблема можно любые светодиоды поставить...или не ставить совсем.

А я не понял - они лампы прямо в плату паяют?

В первых версиях да паяли на плату прямо, а в последней делали уже как надо. Думаю у них была проблема подобрать подходящие по диаметру разъёмы...

[Serjio]

и к ним термометр на ин-13

Да термометр хорош, но его в отличие от часов в домашних условиях сложно сделать. Я было уже начал, да бросил...затраты на изготовление шкалы соизмеримы со стоимостью всего прибора...игра не стоит свеч...

[Vygandas]

Sergei Frolov, я с Вами согласен. На производстве могли паять низкотемпературным припоем, с предварительным подогревом платы и индикаторов. В домашних условиях простым методом мне тоже не нравится.

Быстро пролистав offtop.ru нашел приборы Е7-8 и Е7-12 с таки изыском.

[Serjio]

Схемы:

Первая версия:

http://www.akafugu.jp/schematics/nixie- ... shield.pdf
http://www.akafugu.jp/schematics/nixie- ... -board.pdf
http://www.akafugu.jp/schematics/nixie- ... -board.pdf

Третья версия

http://www.akafugu.jp/schematics/nixie- ... ld-mk3.pdf
http://www.akafugu.jp/schematics/nixie- ... rd-mk3.pdf
http://www.akafugu.jp/schematics/nixie- ... rd-mk3.pdf

[Serjio]

Японцы наладили поставки наборов для сборки в Европу(в основном в страны Бенилюкса и Польшу):



Подробности тут: http://timewitharduino.blogspot.ru/2013 ... clock.html
Кстате: в Японии набор для сборки стоит 185$...однако не дёшево по нашим меркам!

Варианты с RGB светодиодами подсветки.

[владлен]

А я не понял - они лампы прямо в плату паяют?

как ни странно - для ИН12 это допускается
https://istok2.com/data/1718/
там, в самом конце написано......

[Serjio]

трепались уже...

Проект Тимофея Носова я разумеется видел...не всё мне в нём нравится... Но проект безусловно стоит внимания.

[alfa2]

как ни странно - для ИН12 это допускается

проблема заключается в выборе ровных ламп (количество должно быть в загашнике) ИН-12, ИН-4 кривые как ...

а впаенные ножки от например разьемов LPT и подогнуть можно

[LAMER]

ид1 в епонской схеме?

[Vygandas]

Интеграловские К155ИД1 на много проще достать чем их Ti или Tesla аналоги

[LAMER]

в 21 веке впринципе можно обойтись без оной

[Vygandas]

И чем же таким волшебным

[Serjio]

в 21 веке впринципе можно обойтись без оной

Ну в последней версии они разумеется от неё(155ид1) отказались... в пользу HV5812..., которая не намного дороже современной интеграловской.
